Nissan Note (2004-2018) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Nissan Note (2004-2018), des informations sur l’emplacement des panneaux de fusibles dans la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
Nissan Note (2004-2013) – schéma des fusibles
Année de production : 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013.
Le fusible de l’allume-cigare (prise de courant) de la Nissan Note (2004-2013) est le fusible 20 de la boîte à fusibles.
Habitacle
Conduite à gauche (LHD)
Conduite à droite (RHD)
| N° | Description |
| 1 | Boîte à fusibles |
| 2 | Relais de verrouillage des portes
(avec système de clé intelligente). |
| 3 | Amplificateur d’antenne
Système antivol Nissan (NATS). |
| 4 | Unité de clé intelligente
(avec système de clé intelligente). |
| 5 | Module de commande de carrosserie (BCM) |
| 6 | Module de commande de transmission |
| 7 | Module de capteur de diagnostic
d’airbag. |
| 8 | Unité de commande ESP |
Boîte à fusibles de l’habitacle
| Numéro | Ampérage [A] | Description |
| 1 | 10 | Système de retenue supplémentaire |
| 2 | 10 | Système de direction assistée électrique ;
Relais d’allumage ; Relais de pompe à carburant ; Système antivol Nissan ; Système de clé intelligente ; Module de commande de carrosserie (BCM). |
| 3 | 10 | Tableau de bord ;
Feux de détresse ; Éclairage ; Alarme d’avertissement ; Système de charge. |
| 4 | 15 | Lave-glace |
| 5 | 10 | Dégivrage du rétroviseur |
| 6 | 10 | Audio ;
Système de clé intelligente ; Système antivol Nissan ; Rétroviseur extérieur. |
| 7 | 10 | Module de commande de carrosserie (BCM) |
| 8 | 10 | Verrouillage centralisé ;
Système de télécommande multi-télécommandes ; Système de clé intelligente ; Alarme après-vente – pré-câblage ; Signal d’avertissement sonore ; Système antivol Nissan. |
| 9 | 10 | Feu stop ;
Interrupteur de frein ; Système antiblocage ; Système de stabilisation électronique ; Feux de détresse ; Système de clé intelligente. |
| 10 | – | – |
| 11 | – | – |
| 12 | 10 | Éclairage intérieur ;
Système de télécommande multi-télécommandes ; Éclairage ; Miroir de courtoisie et lumières de coffre ; Capteur de pluie ; Signal d’avertissement sonore. |
| 13 | – | – |
| 14 | 10 | Éclairage du tableau de bord ;
OBD II (diagnostic de l’ordinateur de bord) ; Système de clé intelligente ; Clignotants et feux de détresse. |
| 15 | 15 | Climatisation |
| 16 | 10 | Chauffage PTC |
| 17 | 15 | Climatisation |
| 18 | 15 | Prise de courant arrière |
| 19 | 10 | Siège chauffant |
| 20 | 15 | Prise de courant avant
(allume-cigare). |
| Relais | ||
| R1 | Moteur de ventilateur | |
| R2 | Accessoires | |
Compartiment moteur
| Numéro | Description |
| 1 | Boîte à fusibles (IPDM E / R) |
| 2 | Boîte à fusibles du relais PTC |
| 3 | Boîte à fusibles supplémentaire |
| 4 | K9K : boîtier de raccordement des fusibles |
| 5 | Support de fusible |
| 6 | LHD : actionneur ABS et unité électrique |
| 7 | RHD : actionneur ABS et unité électrique |
| 8 | Moteur d’essuie-glace |
| 9 | Module de commande moteur (ECM) |
Boîte à fusibles du compartiment moteur
| N° | Ampérage [A] | Description |
| 41 | – | – |
| 42 | – | – |
| 43 | 10 | Phare droit (feux de route) ;
Système de feux de jour ; Réglage automatique des phares. |
| 44 | 10 | Phare gauche (feux de route) ;
Système de feux de jour ; Réglage automatique des phares. |
| 45 | 10 | Feu arrière ;
Feu de position ; Contrôle automatique des feux ; Éclairage. |
| 46 | 10 | Feu arrière ;
Feu de position ; Contrôle automatique des feux ; Phare ; Éclairage. |
| 47 | – | – |
| 48 | 20 | Essuie-glace avant et pulvérisateur
(avec capteur de pluie) |
| 49 | 15 | Phare gauche (feux de croisement) ;
Système de feux de jour ; Réglage automatique des phares. |
| 50 | 15 | Phare droit (feux de croisement) ;
Système de feux de jour ; Réglage automatique des phares. |
| 51 | 10 | Climatisation |
| 52 | – | – |
| 53 | – | – |
| 54 | – | – |
| 55 | 15 | Dégivreur de lunette arrière, fusible « 5 » |
| 56 | 15 | Dégivreur de lunette arrière, fusible « 5 » |
| 57 | 15 | CR, HR :
Relais de pompe à carburant |
| 58 | 10 | Capteur de vitesse du véhicule A/T (capteur de régime) ;
Capteur de température du liquide A/T et alimentation TCM ; Alimentation principale et circuit de masse ; Capteur de régime de turbine. |
| 59 | 10 | Système antiblocage ;
Programme de stabilisation électronique. |
| 60 | 10 | Interrupteur de position de stationnement/neutre ;
Éléments non détectables ; Système de démarrage ; Ampoule de recul ; Témoin A/T ; Essuie-glace arrière et pulvérisateur. |
| 61 | 20 | CR, HR :
Relais du moteur de commande de papillon |
| 62 | 20 | Relais du module de commande moteur ;
Alimentation principale et circuit de masse ; Capteur de débit massique d’air ; Capteur de position du vilebrequin (CKPS) ; Capteur de position de l’arbre à cames (FASE) ; Électrovanne de régulation du volume de purge de l’absorbeur de vapeurs de carburant EVAP ; Système d’allumage ; Électrovanne de régulation du calage d’ouverture des soupapes d’admission ; Alarme après-vente – pré-câblage ; Injecteur de carburant ; Capteur de position de l’arbre à cames ; Élément de régulation du débit de carburant ; Électrovanne pour turbocompresseur ; Interrupteur de frein ; Alimentation de secours de l’ECM (moteur CR). |
| 63 | 10 | CR, HR :
Capteur d’oxygène chauffé avant ; Capteur d’oxygène chauffé arrière ; Fonction du système d’injection de carburant. |
| 64 | 10 | CR, HR :
Fonction du système d’injection de carburant ; Injecteur de carburant. |
| 65 | 20 | Phare antibrouillard avant |
| Relais | ||
| R1 | Dégivreur de lunette arrière | |
| R2 | Module de commande moteur (ECM) | |
| R3 | Phare principal | |
| R4 | Phare antibrouillard avant | |
| R5 | Démarreur | |
| R6 | – | |
| R7 | Ventilateur de refroidissement (élevé) | |
| R8 | Ventilateur de refroidissement (faible) | |
| R9 | Allumage | |
Boîte à fusibles supplémentaire dans le compartiment moteur
| Numéro | Ampérage [A] | Description |
| 31 | – | – |
| 32 | – | – |
| 33 | – | – |
| 34 | 15 | Système audio |
| 35 | 10 | Klaxon |
| 36 | 10 | CR, HR :
Système de charge |
| 37 | 10 | Système d’éclairage diurne |
| 38 | – | – |
| F | 40 | Système antiblocage ;
Programme de stabilisation électronique. |
| G | 40 | Relais de bas niveau
du ventilateur de refroidissement ; relais de haut niveau du ventilateur de refroidissement. |
| H | 40 | Allumage |
| I | 40 | Chauffage PTC |
| J | 40 | Alimentation des vitres ;
Module de commande de carrosserie (BCM). |
| K | 30 | Système antiblocage ;
Programme de stabilisation électronique. |
| L | 30 | Système de lave-phares |
| M | 60 | Système d’assistance de direction électrique. |
| Relais | ||
| R1 | Feu de jour | |
| R2 | Klaxon | |
Boîte à fusibles (K9K)
| N° | Ampérage [A] | Description |
| N | 80 | Préchauffage rapide PTC |
| O | 60 | Système Quick Glow |
| P. | 80 | Préchauffage rapide PTC |
Support de fusible
| Numéro | Ampérage [A] | Description |
| A | 80 | CR :
système de charge, système de démarrage, fusibles « B », « C » |
| 140 | HR :
système de charge, système de démarrage, fusibles « B », « C » |
|
| 250 | K9K :
Système de charge, fusibles « B », « C », « N », « O », « P » |
|
| B | 80 | CR, K9K :
Fusibles : « 35 », « 36 », « 37 », « 38 », « F », « G », « H », « I », « J », « K », « L », « M » |
| 100 | HR :
Fusibles : « 35 », « 36 », « 37 », « 38 », « F », « G », « H », « I », « J », « K », « L », « M » |
|
| C | 80 | Relais de haut niveau du phare droit (fusible « 43 ») ;
Relais de haut niveau du phare gauche (fusible « 44 ») ; Relais de feu arrière (fusibles « 45 », « 46 ») ; Relais de bas niveau du phare (fusibles « 49 », « 50 ») ; Relais de feux antibrouillard avant (fusible « 65 ») ; Fusibles « 48 », « 51 ». |
| D | 60 | Relais d’allumage
(relais principal d’essuie-glace avant, relais haut/bas d’essuie-glace avant, « 57 » (CR, HR), « 58 », « 59 », « 60 », « 63 » (CR, HR), « 64 » (CR, HR)), Relais de pompe à carburant (CR, HR) ; Fusibles « 55 », « 56 », « 61 », « 62 ». |
| E | 80 | Relais d’accessoires (fusibles « 18 », « 19 », « 20 »),
relais de moteur de ventilateur Fusibles « 15 », « 16 », « 17 », « 1 », « 2 », « 3 », « 4 ». Fusibles « 5 », « 6 », « 7 », « 8 », « 9 », « 12 », « 14 » |
| Essence :
1,4 l – CR14DE, 1,; l – HR16DE ; Diesel : 1,5 l – K9K. |
||
Nissan Note (2013-2018) – schéma des fusibles
Année de production : 2013, 2014, 2015, 2016, 2017, 2018.
Le fusible de l’allume-cigare (prise de courant) de la Nissan Note (2013-2018) est le fusible 15 de la boîte à fusibles.
Boîte à fusibles de l’habitacle
| Numéro | Ampérage [A] | Description |
| 1 | – | – |
| 2 | – | – |
| 3 | 10 | Lampe de recul ;
BCM (module de commande de carrosserie) ; Système audio de base ; Système de contrôle des freins ; Système de charge ; Système de contrôle CVT ; Système de feux de jour ; Système audio d’affichage ; Système de contrôle moteur ; Phare antibrouillard avant ; Phare ; Éclairage ; Système de clé intelligente ; Fonction de démarrage du moteur ; Odomètre ; Système de navigation ; NVIS ; Feux de stationnement ; Feux de plaque d’immatriculation ; Système de distribution d’énergie ; Système de contrôle d’airbag SRS ; Système de contrôle de direction ; Système de surveillance de la pression des pneus ; Clignotants et feux de détresse ; Système d’avertissement sonore. |
| 4 | – | – |
| 5 | 10 | BCM (module de commande de carrosserie) ;
Système de verrouillage de transmission CVT ; Système de contrôle moteur ; Contrôle électronique ; Système d’assistance de direction ; Système audio d’affichage ; Réglage manuel des phares ; Système de distribution d’énergie ; Dégivreur de lunette arrière ; Système de navigation ; Système de contrôle de direction. |
| 6 | 10 | Système d’essuie-glace et de lave-glace ;
BCM (module de commande de carrosserie) ; Système de distribution d’énergie. |
| 7 | 10 | Système de contrôle d’airbag
SRS ; Système de distribution d’énergie. |
| 8 | 10 | Système audio de base,
BCM (module de commande de carrosserie), système de contrôle des freins, système de contrôle CVT, système de feux de jour, système audio d’affichage, système de contrôle moteur, système d’assistance de direction électronique, phare antibrouillard avant, phare, éclairage, système de clé intelligente ; Fonction de démarrage du moteur, odomètre, système de navigation, NVIS, feux de stationnement, éclairage de plaque d’immatriculation et feux arrière, système de verrouillage des portes, système de contrôle d’airbag SRS, système de surveillance de la pression des pneus, clignotants et feux de détresse, système d’avertissement sonore, système de sécurité du véhicule. |
| 9 | 20 | – |
| 10 | 10 | BCM (module de commande de carrosserie),
système de clé intelligente ; fonction de démarrage du moteur, NVIS, système de distribution d’énergie, système de démarrage |
| 11 | 20 | Dégivreur de lunette arrière,
BCM (module de commande de carrosserie) |
| 12 | 10 | Éclairage intérieur ;
Éclairage ; BCM (module de commande de carrosserie) ; Système de feux de jour ; Phare antibrouillard avant ; Phare ; Système de réglage manuel des phares ; Système de clé intelligente ; Fonction de démarrage du moteur ; NVIS ; Système de commande de vitres ; Système de distribution d’énergie ; Feux de stationnement ; Feux de plaque d’immatriculation et feux arrière ; Système de verrouillage des portes, Dégivreur de lunette arrière ; Clignotants et feux de détresse ; Système d’avertissement sonore ; Système de sécurité du véhicule. |
| 13 | – | – |
| 14 | – | – |
| 15 | 20 | Prise de courant (allume-cigare) ;
Système de distribution d’énergie. |
| 16 | – | – |
| 17 | 10 | Système audio et affichage,
rétroviseur, système de distribution d’énergie |
| 18 | 10 | Système audio de base ;
BCM (module de commande de carrosserie) ; Odomètre ; Système audio avec affichage ; Système de distribution d’énergie ; Système de navigation. |
| 19 | – | – |
| 20 | 15 | Climatisation |
| 21 | 10 | Climatisation |
| 22 | 15 | Climatisation |
| Relais | ||
| R1 | Accessoires | |
| R2 | Allumage 2 | |
| R3 | Ventilateur | |
Boîte à fusibles du compartiment moteur
| Numéro | Ampérage [A] | Description |
| 34 | 10 | Phares (feux de croisement) |
| 35 | 10 | Phares (feux de croisement) |
| 37 | 10 | Relais de feux arrière,
feux de stationnement, feux de plaque d’immatriculation, moteur de réglage des phares – manuel, système de feux de jour |
| 38 | – | – |
| 39 | 30 | Système d’essuie-glace et de lave-glace avant |
| 40 | 15 | Phares (feux de croisement) |
| 41 | 15 | Phares (feux de croisement) |
| 42 | 10 | Relais de climatisation |
| 48 | 15 | Relais de pompe à carburant |
| 49 | 10 | Ampoule de rechange ;
BCM (module de commande de carrosserie) ; Système de commande CVT ; Système de commande moteur ; Système de clé intelligente ; Fonction de démarrage du moteur ; NVIS ; Système de distribution d’énergie ; Système de navigation ; Système de démarrage. |
| 50 | 10 | Système de commande de frein |
| 51 | 10 | Système de commande moteur |
| 52 | 15 | Relais du moteur de commande
de papillon. |
| 53 | 20 | Relais ECM ;
Système de commande moteur ; NVIS. |
| 54 | 15 | Système de commande moteur |
| 55 | 10 | Système de commande moteur |
Boîte à fusibles supplémentaire dans le compartiment moteur
| N° | Ampérage [A] | Description |
| 23 | – | – |
| 24 | 10 | Système de charge ;
Klaxon ; Système de clé intelligente ; Système de sécurité du véhicule. |
| 25 | 10 | Système de commande CVT |
| 26 | – | – |
| 27 | – | – |
| 28 | – | – |
| 29 | 15 | Système audio de base |
| 20 | Sauf audio de base :
Système audio et affichage ; Système de navigation. |
|
| 30 | 10 | BCM (module de commande de carrosserie) ;
Système de commande de frein ; Système de commande moteur ; Système de clé intelligente ; Fonction de démarrage du moteur ; NVIS ; Système de distribution d’énergie ; Feu de freinage ; Système d’avertissement sonore. |
| 31 | 15 | Phare antibrouillard avant |
| F | 40 | M / T :
Relais de faible puissance du ventilateur de refroidissement ; Relais de forte puissance du ventilateur de refroidissement. |
| 50 | CVT :
Relais de faible puissance du ventilateur de refroidissement ; Relais de forte puissance du ventilateur de refroidissement. |
|
| G | 40 | BCM (module de commande de carrosserie) ;
Système de feux de jour ; Phare antibrouillard avant ; Essuie-glace avant et système de lave-glace ; Phare ; Système de réglage manuel des phares ; Éclairage ; Éclairage intérieur ; Système de clé intelligente ; Fonction de démarrage du moteur ; NVIS ; Feux de stationnement ; Feux de plaque d’immatriculation et feux arrière ; Système de vitres électriques ; Système de verrouillage des portes ; Système d’ouverture sans clé à distance ; Dégivreur de lunette arrière ; Système de lave-glace arrière ; Clignotants et feux de détresse ; Système de sécurité du véhicule ; Système d’avertissement sonore. |
| H | 40 | Système de démarrage ;
Relais d’allumage (fusibles « 3 », « 5 », « 6 », « 7 ») ; BCM (module de commande de carrosserie) ; Clé intelligente ; Fonction de démarrage du moteur ; NVIS ; Fusible « 18 ». |
| I | 40 | – |
| J | 60 | Système d’assistance de direction électronique. |
| K. | – | – |
| L | 30 | Système de commande de frein |
| M | 30 | – |

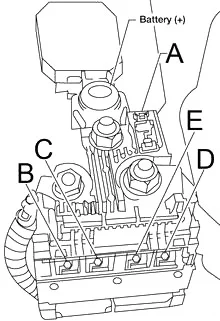

Connexion du fusible
| N° | Ampérage [A] | Description |
| A | 120 | Générateur, fusibles « D », « E » |
| B | 60 | Relais de démarrage 1
(relais d’essuie-glace avant, relais de forte puissance du ventilateur de refroidissement, relais de faible puissance du ventilateur de refroidissement, relais de climatisation, fusible « 48 ») ; Fusibles « 52 », « 53 ». |
| C | 80 | Relais d’accessoires 1
(fusibles « 15 », « 17 ») ; Relais de ventilateur (fusibles « 20 », « 21 », « 22 ») ; Fusibles « 8 », « 10 », « 11 », « 12 ». |
| D | 100 | Fusibles :
« 24 », « 25 », « 29 », « 30 », « 31 », « F », « G », « H », « J », « L », « M ». |
| E | 80 | Relais de forte puissance du phare
(fusibles « 34 », « 35 ») ; Relais de faible puissance du phare (fusibles « 40 », « 41 ») ; Fusibles « 37 », « 39 », « 42 ». |
