Nissan Murano Z51 (2009-2014) – boîte à fusibles
Schéma des fusibles et relais – Nissan Murano Z51
Concerne les véhicules fabriqués entre :
2009, 2010, 2011, 2012, 2013, 2014.
Les fusibles de l’allume-cigare (prises de courant) de la Nissan Murano sont les fusibles n° 18 (allume-cigare) et n° 20 (prise de courant avant) dans la boîte à fusibles du tableau de bord.

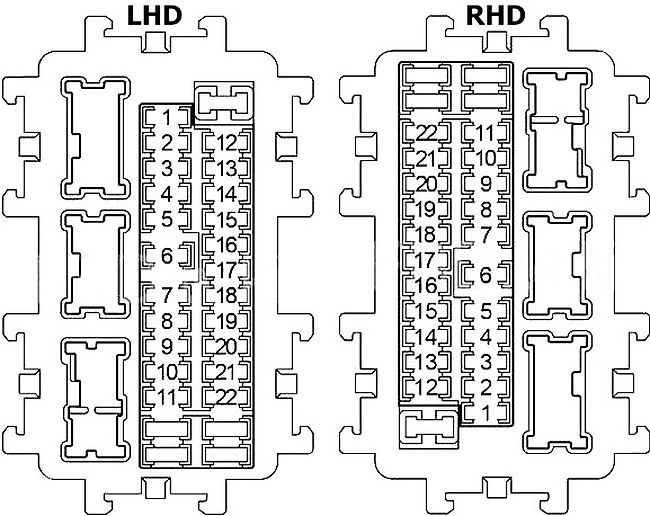

Boîte à fusibles du tableau de bord
La boîte à fusibles est située derrière le couvercle du tableau de bord, côté conducteur.
Rétro
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 1 | 15 | Siège avant chauffant |
| 2 | 10 | Unité de capteur de diagnostic d’airbag |
| 3 | 10 | Unité de commande automatique de porte arrière, interrupteur de frein ASCD, interrupteur de feux stop, moteur de réglage des phares, électrovanne de commande de montage moteur, connecteur d’interface de données, capteur d’angle de braquage, amplificateur de climatisation, relais de siège chauffant, unité de commande de direction assistée, BCM (module de commande de carrosserie), unité de commande Navi, connecteur optionnel, répartiteur vidéo, rétroviseur anti-éblouissement automatique, unité de nivellement automatique |
| 4 | 10 | Compteur combiné, relais de feu de recul |
| 5 | 10 | Relais d’ouverture de trappe à carburant |
| 6 | 10 | Avertisseur sonore intelligent de clé, connecteur d’interface de données, amplificateur de climatisation, unité de commande automatique de porte arrière, avertisseur sonore automatique de porte arrière, capteur d’inclinaison du véhicule, unité de commande de sirène, unité de commande de retour de puissance de dossier, capteur de lumière et de pluie |
| 7 | 10 | Interrupteur de feux stop, BCM (module de commande de carrosserie) |
| 8 | – | Non utilisé |
| 9 | 10 | Accès par clé, témoin de sécurité, interrupteur d’allumage |
| 10 | 10 | Interrupteur de mémoire de siège, BCM (module de commande de carrosserie) |
| 11 | 10 | Compteur combiné, module de commande de transmission (TCM) |
| 12 | – | Non utilisé |
| 13 | 10 | Chauffage de rétroviseurs extérieurs, amplificateur de climatisation |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 14 | 20 | Chauffage de lunette arrière |
| 15 | 20 | Chauffage de lunette arrière |
| 16 | – | Non utilisé |
| 17 | – | Non utilisé |
| 18 | 15 | À l’allume-cigare |
| 19 | 10 | Audio, écran avant, amplificateur de climatisation, écran arrière, unité de commande Navi, lecteur DVD, distributeur vidéo, unité de commande de caméra, relais de prise de courant, BCM (module de commande de carrosserie), interrupteur multifonction, interrupteur de télécommande de rétroviseur de porte |
| 20 | 15 | À l’alimentation avant |
| 21 | 15 | Moteur de ventilateur |
| 22 | 15 | Moteur de ventilateur |

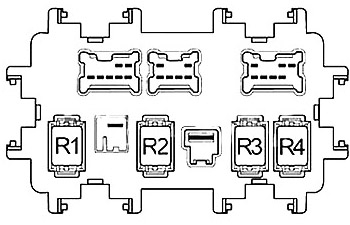

| Relais | ||
| R1 | Allumage | |
| R2 | Chauffage de lunette arrière | |
| R3 | Accessoires | |
| R4 | Ventilateur avant |

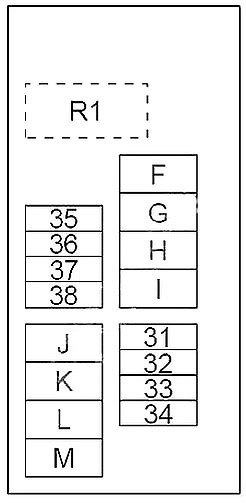

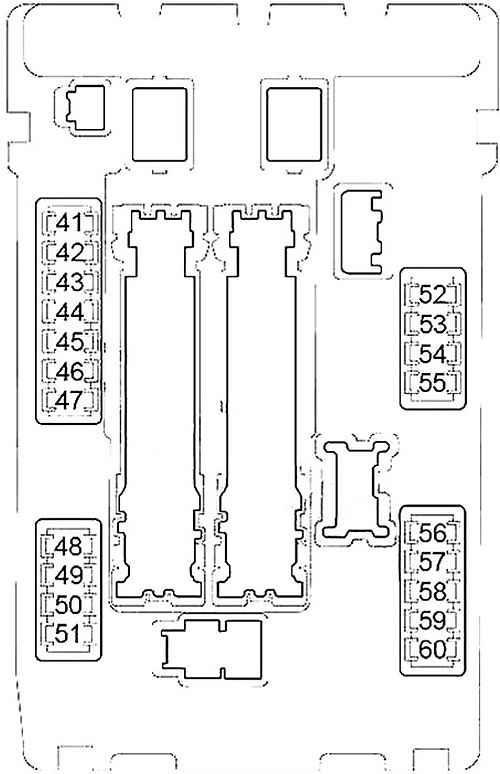

Schéma des fusibles dans le compartiment moteur
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 23 | 15 | Amplificateur BOSE |
| 24 | 15 | Amplificateur BOSE |
| 25 | 15 | Subwoofer |
| 31 | 20 | Connecteur optionnel |
| 32 | 15 | Unité de commande de retour de puissance du dossier arrière |
| 33 | 20 | Relais de prise de courant |
| 34 | 20 | Relais de sièges chauffants |
| 35 | 20 | Audio, écran avant, écran arrière, unité de commande Navi, lecteur DVD, distributeur vidéo, unité de commande de caméra |
| 36 | 15 | Unité de commande 4WD |
| 37 | 10 | Relais de klaxon |
| 38 | 15 | Générateur, relais de klaxon de sécurité du véhicule |
| F | 40 | ABS |
| g | 40 | ABS |
| h | – | Non utilisé |
| i | 50 | Relais d’allumage (fusibles 1, 2, 3, 4), IPDM E/R |
| J | 40 | Interrupteur automatique (module de commande de verrouillage automatique de porte arrière) |
| K | 40 | Relais de ventilateur de refroidissement 2, relais de ventilateur de refroidissement 3 |
| L | 40 | BCM (module de commande de carrosserie), interrupteur automatique (unité de commande de positionneur, commande de siège conducteur, interrupteur de support lombaire) |
| m | 40 | Moteur de ventilateur de refroidissement 1 |
| 41 | 15 | Relais de pompe à carburant |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 42 | 10 | Relais de ventilateur de refroidissement 2, relais de ventilateur de refroidissement 3 |
| 43 | 10 | Capteur de vitesse supplémentaire, module de commande de transmission (TCM) |
| 44 | 10 | Injecteurs, module de commande moteur (ECM) |
| 45 | 10 | ABS, unité de commande 4WD |
| 46 | 15 | Capteur de rapport air-carburant, capteur d’oxygène chauffé |
| 47 | 10 | Interrupteur combiné |
| 48 | 10 | Relais de verrouillage de direction |
| 49 | 10 | Relais de climatisation |
| 50 | 15 | Relais du module de commande moteur (électroaimant de commande VIAS, unité de commande de vanne électromagnétique pour la ventilation, condensateur, bobines d’allumage, module de commande moteur, capteur de débit d’air, unité de commande de vanne électromagnétique pour le volume de ventilation de l’absorbeur EVAP) |
| 51 | 15 | Relais du moteur de commande de volet |
| 52 | 10 | Feu stop |
| 53 | 10 | Feu combiné arrière, feu de plaque d’immatriculation, feu d’ambiance central, feu de carte, interrupteur de siège avant chauffant, interrupteur de siège arrière chauffant, connecteur d’options, interrupteur ESP, interrupteur de verrouillage 4WD, éclairage de cendrier, éclairage de tableau de bord, éclairage de boîte à gants, interrupteur combiné (câble spiralé), interrupteur d’urgence, éclairage de dispositif de commande, interrupteur principal automatique de porte arrière, interrupteur automatique de porte 8ack, interrupteur de retour de puissance avant, interrupteur multifonction, unité de commande Navi, lecteur DVD, interrupteur de télécommande de rétroviseurs extérieurs, éclairage de poignée de porte avant, égaliseur automatique – unité de commande |
| 54 | 10 | Phare haut (gauche) |
| 55 | 10 | Phare haut (droit) |
| 56 | 15 | Phare bas (gauche) |
| 57 | 15 | Phare bas (droit) |
| 58 | 15 | Relais de feux de brouillard avant |
| 59 | 10 | Relais de feux de jour |
| 60 | 30 | Relais d’essuie-glaces avant |
| 61 | 40 | Relais de lave-phares |
| R1 | – | Relais de klaxon |

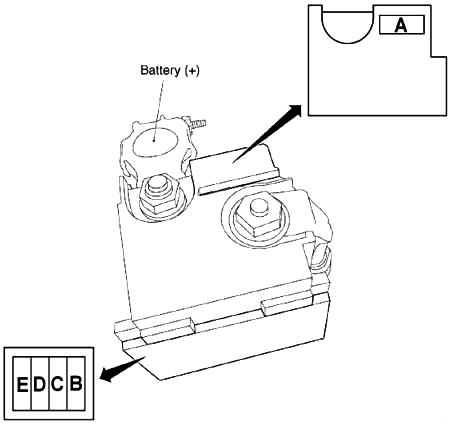

Bloc de fusibles (fusibles principaux)
Situé sur la borne positive de la batterie
| Numéro | Ampères [A] | Description |
|---|---|---|
| A | 250 | Générateur, démarrage, fusibles B, C |
| B | 100 | Fusibles F, G, I, J, K, L, M, 31, 32, 33, 34, 35, 36, 37, 38 |
| C | 60 | Relais de phares (fusibles 54, 55), relais de feux de brouillard (fusibles 56, 57), relais de feux arrière (fusibles 52, 53), fusibles 58, 59, 60 |
| D | 100 | Relais d’accessoires (fusibles 18, 19, 20), relais de chauffage de lunette arrière (fusibles 13, 14, 15), relais de ventilateur (fusibles 21, 22), fusibles 5, 6, 7, 9, 10, 11, 23, 24, 25, 61 |
| E | 80 | Relais d’allumage (fusibles 41, 42, 43, 44, 45, 46, 47), fusibles 48, 49, 50, 51 |
À propos du Nissan Murano Z51 (2009-2014)
Le Nissan Murano Z51, produit de 2009 à 2014, est un SUV élégant qui combine un design stylé avec des options de moteur puissantes. Ce modèle est réputé pour sa conduite confortable et son intérieur spacieux, ce qui le rend idéal pour les voyages en famille et les trajets quotidiens. Le Murano Z51 offre plusieurs options de motorisation, y compris le populaire moteur V6 de 3,5 litres, qui offre une puissance et une fiabilité suffisantes. L’intérieur du véhicule est équipé de technologies modernes et de matériaux de qualité, ce qui améliore le confort général et l’expérience de conduite.
Schéma de la boîte à fusibles du Nissan Murano Z51
Cette page présente le schéma de la boîte à fusibles du Nissan Murano Z51, essentiel pour l’entretien et les réparations appropriés du véhicule. La boîte à fusibles de ce modèle est généralement située sous le tableau de bord côté conducteur et dans le compartiment moteur. Les schémas de cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Lors du remplacement des fusibles, il est toujours important d’utiliser des fusibles de rechange de même valeur en ampères afin d’éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour la sécurité et la fonctionnalité du véhicule, il est donc important d’avoir une vue d’ensemble de sa configuration.
