Nissan Atlas (1989-2008) – Boîte à fusibles
Schéma des fusibles et relais – Nissan Atlas
Concerne les véhicules fabriqués entre :
1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007 et 2008.
Habitacle
La boîte à fusibles est située dans le tableau de bord et est recouverte d’un couvercle de protection, au dos duquel se trouve le schéma actuel avec la description des éléments.
Type 1
Description
| 1 | 25A / 15A Compartiment moteur du ventilateur de chauffage, résistance du ventilateur de chauffage, interrupteur de température, pressostat, relais de désactivation de la climatisation, relais de climatisation, thermostat, vanne e/p du système d’augmentation de vitesse XX (FICD) |
| 2 | 10A Interrupteur de climatisation, relais de climatisation, pressostat, embrayage électromagnétique du compresseur de climatisation, vanne e/p du système d’augmentation de vitesse XX (FICD), thermostat |
| 3 | 10A Relais du moteur de démarrage, interrupteur de verrouillage de démarrage |
| 4 | 15A Allume-cigare, radio |
| 5 | 10A Phare (droit), relais de l’interrupteur de phare |
| 6 | 10A Phare (gauche), relais de l’interrupteur de phare, relais de clignotants, clignotant ; |
| 7 | 15A Radio et horloge, éclairage intérieur, interrupteur d’éclairage intérieur, interrupteurs de fin de course de porte, carillon d’avertissement de recul, interrupteur de verrouillage de porte, relais de verrouillage centralisé, serrures de porte électriques, contrôleur de verrouillage centralisé, tachymètre |
| 8 | 15A Interrupteur d’arrêt d’urgence, klaxon, relais de klaxon, interrupteur de klaxon, clignotants |
| 9 | Relais de dimension 15A, feux, interrupteur de feux de brouillard, feux de brouillard, interrupteur de feux, interrupteur de feux de brouillard arrière, relais de feux de brouillard arrière |
| 10 | 10A Interrupteur de feux de freinage, feux de freinage, contrôleur de verrouillage du sélecteur |
| 11 | 15A Interrupteur de commande d’essuie-glace et de lave-glace, moteur d’essuie-glace, moteur de lave-glace, relais d’intermittence d’essuie-glace |
| 12 | 10A Relais de commande de frein de côte, unité de commande de transmission automatique électronique, indicateur « OD OFF », indicateur « NON CHARGÉ », relais de moteur de ventilateur de condenseur, avertisseur sonore de recul, interrupteur de feux de recul, feux de recul, interrupteur de verrouillage de démarrage, relais de moteur de démarrage, aide au démarrage du moteur (QOSIII), régulateur d’aide au démarrage du moteur (QOSII), relais de bougies de préchauffage n° 1, relais de bougies de préchauffage n° 2, indicateur de bougies de préchauffage, indicateur de température du liquide de refroidissement, capteur de température, capteur de vitesse du véhicule, tableau de bord, relais de lève-vitre électrique, relais de clignotants, interrupteur du système de commande 4WD, relais du système 4WD, vanne électropneumatique pour le système de commande de transmission intégrale |
| 13 | 10A / 15A Chauffage de carburant |
| 14 | 15A Chauffage arrière, interrupteur de chauffage arrière |
| 15 | 10A Interrupteur de frein de desserrage, relais de commande de frein de desserrage, électrovanne de frein de desserrage, embrayage électromagnétique de frein de desserrage, pédale d’accélérateur |
| 16 | 10A Interrupteur de feux de brouillard, feux de brouillard, ECU |
| 17 | 10A Clignotants, interrupteur de clignotants |
| 18 | Alternateur 15 A, relais de charge, régulateur d’aide au démarrage (QOSIII) |
| 19 | 10A Coupure du moteur électrique, électrovanne de coupure de carburant |
| 20 | 10A Interrupteur de commande d’angle de phare, actionneur électrique de commande d’angle de phare |
| 23 | 15A amplificateurs de signal de clignotant, relais d’amplificateur de signal de clignotant ; |

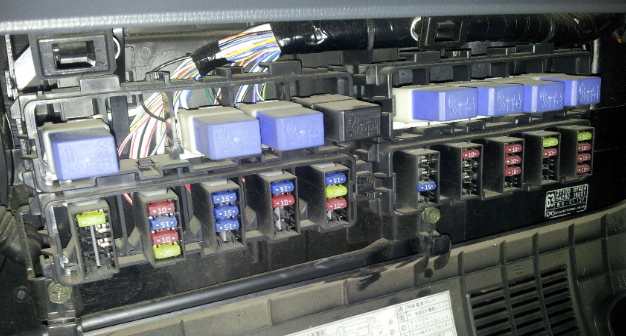

Type 2
Le schéma se trouve au dos de la couverture.
Description
Si les étiquettes sont en anglais, veuillez consulter le tableau.
| RADIÁTOR | Radiateur |
| KLIMATIZÁCIA | Climatisation |
| SEKCIA | ABS |
| HSA | Système d’aide au démarrage en côte |
| ŠTARTÉR | Démarreur |
| RÁDIO, ZAPAĽOVAČ CIGARIET | Radio, allume-cigare |
| HLAVNÝ SVETLOMET (PRAVÝ) | Phare principal droit |
| SVETLOMET (ĽAVÝ) | Phare gauche |
| VNÚTORNÁ LAMPA, HODINY | Lampe intérieure, horloge |
| NUDZOVÉ, KLAXÓN | Urgence, klaxon |
| CHVOST | Feux de position |
| LUCE FENDINEBBIA | Feux de brouillard |
| LUCE DI FRENATA | Feux de freinage |
| LAVAVETRI | Essuie-glace et lave-glace |
| INDICATORE, RETRO | Tableau de bord, feu de recul |
| RISCALDATORE CARBURANTE | Chauffage de carburant |
| RISCALDAMENTO SEDILI | Chauffage de siège |
| FRENO MONTAGGIO | Frein de côte |
| LUCE FENDINEBBIA | Feux de brouillard |
| ACCENDI S/LAMPADA | Clignotants |
| GENERATORE | Générateur |
| FERMARE CON PRECISIONE | Arrêt moteur |
| FINESTRA ELETTRICKA | Lève-vitre électrique |
Boîte à fusibles et relais
Situé sur le côté gauche de la cabine à l’arrière ou derrière l’aile gauche. Il y aura des fusibles ou des fusibles haute puissance et des relais séparés.

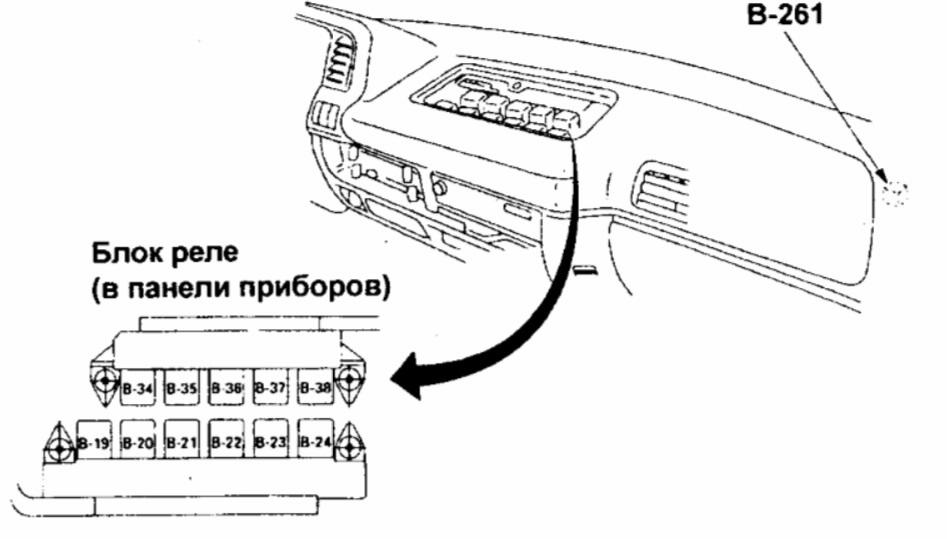

Boîte à relais
Les éléments individuels peuvent être situés en dehors des blocs. Par exemple B -261.
Description
| W 9 | Relais du système de changement de plage de fonctionnement des essuie-glaces (INTERMITTENT) |
| B-19 | Relais de charge |
| B-19 | (CHARGE) |
| W 20 | Relais de phares |
| W 20 | (PRINCIPAL) |
| O 21 | Relais de climatisation, chauffage et ventilation (CHAUFFAGE ET CLIMATISATION) |
| B-22 | Relais de dimension (ARRIÈRE) |
| B-23 | Relais de l’interrupteur combiné |
| B-23 | (RÉSISTANCE) |
| B-24 | Relais de klaxon |
| B-24 | (KLAXON) |
| B-34 | Relais de feu de brouillard arrière |
| B-34 | (FEU DE BROUILLARD ARRIÈRE) |
| B-35 | Activation du relais de lumière |
| B-35 | (FEU DE DIRECTION) |
| B-35 | Relais de feu de brouillard arrière |
| B-35 | (BROUILLARD ARRIÈRE) |
| B-36 | Relais de lève-vitre électrique |
| B-36 | (LÈVE-VITRE ÉLECTRIQUE) |
| B-37 | Relais de pressostat |
| B-37 | (Climatisation thermique) |
| B-38 | Relais de frein de pente |
| B-38 | (FREIN DE SECOURS) |
| J-12 | Relais de moteur de démarrage |
| J-12 | (DÉMARREUR) |
| J-13 | Relais de bougie de préchauffage |
| J-14 | Relais de bougie de préchauffage |
| J-16 | Relais de contrôle de chauffage du condenseur (CDS) |
| J-18 | Relais de contrôle du frein d’échappement |
| J-18 | (CONTRÔLE DE FREIN DE SECOURS) |
| J-19 | Relais du système 4WD |
| J-19 | Relais de désactivation de la climatisation |
| J-19 | (OBSTACLE A/C). |
| J-20 | Relais de clignotants (feu de position) |
