Schéma des fusibles et relais – Cadillac Escalade GMT900

Concerne les véhicules fabriqués entre :

2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.

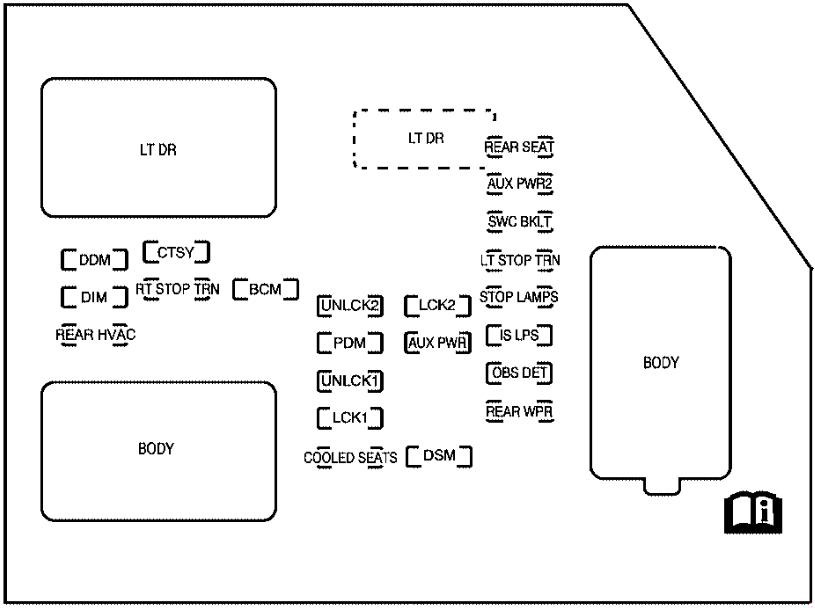

Boîte à fusibles du tableau de bord

Le couvercle d’accès au bloc de fusibles est situé sur le bord du tableau de bord côté conducteur. Retirez le couvercle pour accéder au bloc de fusibles.

Fusible	Description
LT DR	Interrupteur de fenêtre côté conducteur
REAR SEAT	Sièges arrière
AUX PWR2	Prises de courant du compartiment à bagages
SWC BKLT	Éclairage des commandes au volant
DDM	Module de porte conducteur
CTSY	Éclairage d’accueil, clignotants côté conducteur
LT STOP TRN	Clignotant côté conducteur, feu stop
DIM	Éclairage du tableau de bord
RT STOP TRN	Clignotant côté passager, feu stop
BCM	Module de commande de carrosserie
UNLCK2	Verrouillage alimenté 2 (fonction de déverrouillage)
LCK2	Verrouillage alimenté 2 (fonction de verrouillage)
STOP LAMPS	Feux stop, feu stop central supérieur

ZADNÁ HVAC	Commande de climatisation arrière
PDM	Module de porte passager, système de télécommande universelle
AUX PWR	Prises de courant accessoires
IS LPS	Lumières intérieures
UNLCK1	Verrouillage de porte 1 alimenté (fonction de déverrouillage)
OBS DET	Aide au stationnement arrière à ultrasons, couvercle arrière relevable
LCK1	Verrouillage de porte 1 alimenté (fonction de verrouillage)
ZADNÝ WPR	Essuie-glace de terrasse
SIÈGES REFROIDIS	Sièges ventilés
DSM	Module de siège conducteur, système d’ouverture de véhicule à distance sans clé
Connecteur de câblage
LT DR	Connexion de câblage de porte conducteur
CARROSSERIE	Connecteur de câblage
CARROSSERIE	Connecteur de câblage

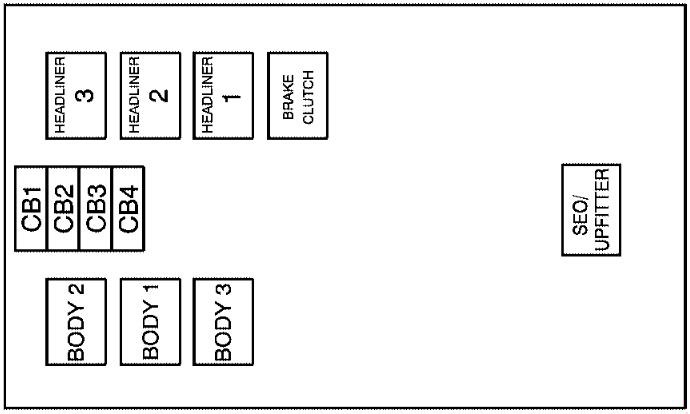

Bloc de fusibles du tableau de bord central

Le bloc de fusibles du tableau de bord central est situé sous le tableau de bord, à gauche de la colonne de direction.

Fusible	Description
BODY 2	Connecteur de câblage de carrosserie 2
BODY 1	Connecteur de câblage de carrosserie 1
BODY 3	Connecteur de câblage de carrosserie 3
HEADLINER 3	Connecteur de câblage de garniture de toit 3
HEADLINER 2	Connecteur de câblage de garniture de toit 2
HEADLINER 1	Connecteur de câblage de garniture de toit 1
BRAKE CLUTCH	Connecteur de câblage d’embrayage de frein
SEO/UPFITTER	Option d’équipement spécial, connecteur de câblage d’équipement
Interrupteur de circuit
CB1	Interrupteur de fenêtre côté passager
CB2	Interrupteur de siège passager
CB3	Interrupteur de siège directeur
CB4	–

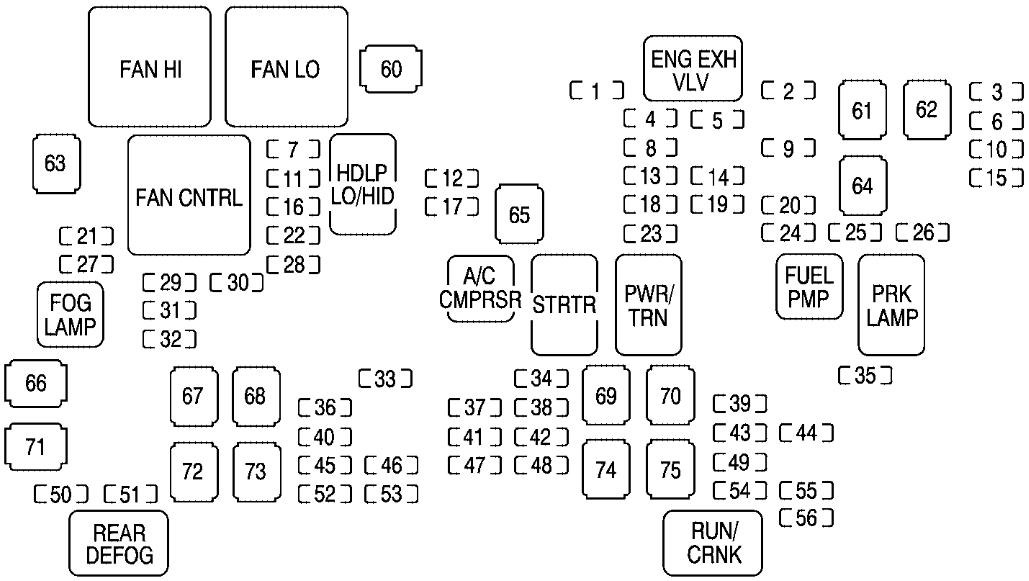

Boîte à fusibles du compartiment moteur

Le bloc de fusibles sous le capot est situé dans le compartiment moteur côté conducteur du véhicule. Soulevez le couvercle pour accéder au bloc de fusibles/relais.

Numéro	Description
1	–
2	Contrôle électronique de la stabilité de la suspension, contrôle automatique du niveau d’échappement
3	Feu arrière/clignotant central de remorque
4	Contrôle moteur
5	Module de contrôle moteur, contrôle du papillon
6	Feu arrière/clignotant central de remorque
7	Joint avant
8	Capteurs d’oxygène
9	Système anti-blocage 2
10	Feux de recul de remorque
11	Ampoule à haute intensité conducteur
12	Module de contrôle moteur (batterie)
13	Injecteurs de carburant, bobines d’allumage (côté droit)
14	Module de contrôle de transmission (batterie)
15	Feux de recul du véhicule
16	Ampoule à haute intensité côté passager
17	Compresseur de climatisation
18	Capteurs d’oxygène
19	Contrôle de transmission (allumage)
20	Pompe à carburant
21	–
22	Joint arrière
23	Injecteurs de carburant, bobines d’allumage (côté gauche)
24	Feux de stationnement de remorque
25	Feux de position côté conducteur
26	Feux de position côté passager
27	Feux de brouillard
28	Klaxon
29	Électroaimant des feux de route côté passager
30	Feux de jour
31	Électroaimant des feux de route côté conducteur
32	–
33	Toit ouvrant
34	Système d’allumage à clé, système antivol
35	Essuie-glace avant
36	Utilisation SEO B2 Upfitter (batterie)
37	Pédales réglables électriquement
38	Contrôle climatique (batterie)
39	Système d’airbag (allumage)
40	Amplificateur
41	Système audio
42	–

43	Divers (démarrage), caméra de recul (si présente), sièges ventilés, régulateur de vitesse
44	Déverrouillage du hayon arrière
45	OnStar, écran de divertissement arrière pour les sièges
46	Tableau de bord
47	–
48	Volant chauffant
49	Contrôle climatique supplémentaire (démarrage), compas – miroir de température
50	Dégivreur arrière
51	Système d’airbag (batterie)
52	Utilisation SEO B1 Upfitter (batterie)
53	Allume-cigare, prise d’alimentation auxiliaire
54	Relais automatique du compresseur avec contrôle de niveau, utilisation SEO Upfitter
55	Contrôle climatique (démarrage)
56	Module de gestion moteur, pompe à carburant secondaire (démarrage)
60	Ventilateur de refroidissement 1
61	Compresseur automatique contrôle de niveau
62	–
63	Ventilateur de refroidissement 2
64	Système anti-blocage 1
65	Démarrage
66	Pinn 2 (freins de remorque)
67	Circuit électrique principal gauche 1
68	Plans électriques
69	Système d’essuie-glace chauffant du pare-brise
70	–
71	Pinn 1 (alimentation batterie connecteur remorque)
72	Unité électronique avec rail central 1
73	Ventilateur de climatisation
74	Module de levage du hayon arrière
75	Circuit électrique principal gauche 2
Relais
FAN HI	Haute vitesse du ventilateur de refroidissement
FAN LO	Basse vitesse du ventilateur de refroidissement
ENG EXH VLV	–
FAN CNTRL	Contrôle du ventilateur de refroidissement
HDLP LO/HID	Ampoule à haute intensité
FOG LAMP	Feux de brouillard avant
A/C CMPRSR	Compresseur de climatisation
STRTR	Démarrage
PWR/TRN	Système de traction
FUEL PMP	Pompe à carburant
PRK LAMP	Feux de stationnement
REAR DEFOG	Dégivreur arrière
RUN/CRANK	Énergie commutable

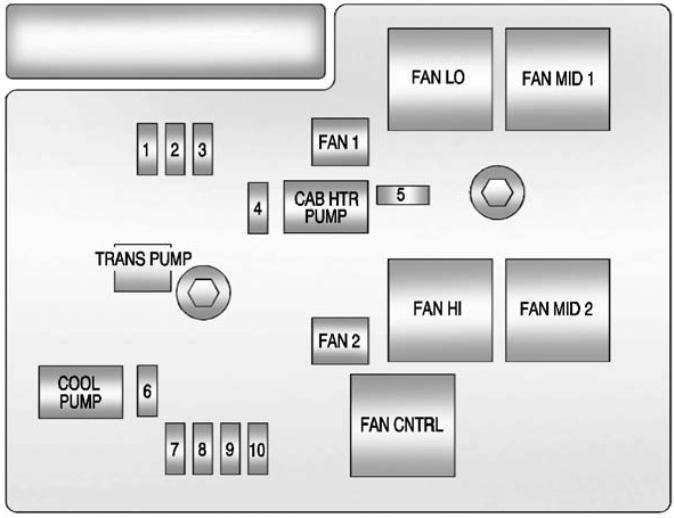

Bloc de fusibles supplémentaire (hybride)

Numéro	Description
1	ACPO (SUV uniquement)
2	Ventilateur BECM
3	ACCM
4	Pompe de chauffage de cabine
5	VIDE
6	Pompe de radiateur
7	EPS
8	Module de commande moteur/générateur 1
9	Module de commande moteur/générateur 2
10	BECM

J-Case
FAN 1	Ventilateur de refroidissement 1
TRANS PUMP	Pompe auxiliaire de liquide de transmission
FAN 2	Ventilateur de refroidissement 2
Relais
CAB HTR PUMP	Pompe de chauffage de cabine
COOL PUMP	Pompe de liquide de refroidissement
FAN LO	Relais basse vitesse du ventilateur de refroidissement
FAN MID 1	Ventilateur de refroidissement moyen 1
FAN HI	Relais haute vitesse du ventilateur de refroidissement
FAN MID 2	Ventilateur de refroidissement moyen 2
FAN CNTRL	Contrôle du ventilateur de refroidissement

À propos du Cadillac Escalade GMT900 (2007-2014)

Le Cadillac Escalade GMT900, produit de 2007 à 2014, est un SUV de luxe caractérisé par un design robuste et des moteurs puissants. Ce modèle est réputé pour son espace et son confort, ce qui le rend idéal pour les familles et les longs trajets. L’Escalade GMT900 offre plusieurs options de moteur, y compris un puissant moteur V8 de 6,2 litres, qui fournit une puissance suffisante pour toutes les situations. L’intérieur du véhicule est équipé des technologies les plus modernes et de matériaux luxueux, garantissant confort et style à chaque voyage.

Schéma de la boîte à fusibles du Cadillac Escalade GMT900

Cette page présente le schéma de la boîte à fusibles du Cadillac Escalade GMT900, essentiel pour l’entretien et les réparations correctes du véhicule. Les emplacements typiques de la boîte à fusibles pour ce modèle sont sous le capot et dans l’habitacle. Les diagrammes montrent les numéros de fusibles, leurs valeurs en ampères et les composants protégés, ce qui facilite l’identification et le remplacement des fusibles. Il est important de toujours utiliser des fusibles de remplacement de même valeur en ampères pour éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour la sécurité et la fiabilité du véhicule, il est donc important d’y prêter attention.
