Nissan Laurel C35 – Boîte à fusibles
Schéma des fusibles et relais – Nissan Laurel C35

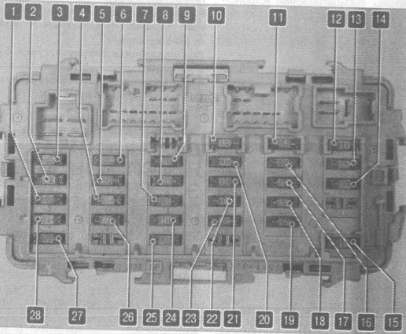

Habitacle
Situé dans la partie inférieure du tableau de bord, derrière un couvercle de protection, derrière lequel se trouve le schéma actuel décrivant la fonction des fusibles.
Description
- 10A – Injecteurs de carburant
- 10A – Clignotants
- 15A – Pompe à carburant
- 10A – ABS
- 10A – Relais électromagnétique du démarreur
- 20A – Essuie-glace avant
- 10A – Moteur de chauffage
- 10A – Système de gestion de la transmission
- 10A – Tableau de bord
- Réserve
- Réserve
- Réserve
- 20A Feux de brouillard arrière
- 10A – Plafonniers de l’habitacle et du coffre
- 10A – Systèmes de commande électronique
- 10A – Capteur de niveau de carburant
- 15A – Feux de freinage
- 15A – Allume-cigare
- 15A – Moteur électrique de chauffage et de climatisation
- 10A – Chauffage de la lunette arrière
- 15A – Moteur électrique de chauffage et de climatisation
- 10A – Actionneurs électriques pour le réglage des rétroviseurs extérieurs
- 10A – Alarme
- 10A – Climatisation
- 10A – Système de gestion moteur
- 10A – Système de sécurité supplémentaire SRS
- 10A – Systèmes de commande électronique
- 10A – Système audio

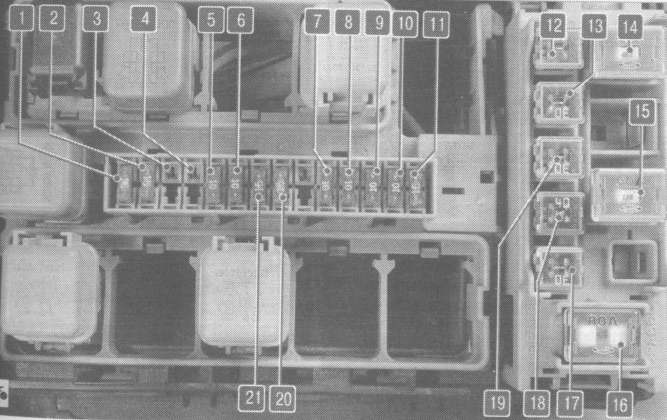

Moteur
La boîte à fusibles est également recouverte d’un couvercle de protection, sur lequel se trouve le schéma des éléments de relais et de fusibles.
Description
- 15A – Feux de brouillard (phare gauche)
- 15A – Feux de route (phare gauche)
- 15A – Les feux de brouillard ne sont pas visibles sur la photo (phare droit)
- 15A – Les feux de route ne sont pas visibles sur la photo (phare droit)
- 10A – Klaxon
- 10A – Éclairage de position
- 10A – Climatisation
- 10A – Système de gestion moteur
- 10A – Système de gestion moteur
- 10A – Système audio
- 15A – Feux de brouillard
- 30A – Ventilateur électrique de refroidissement moteur (non utilisé sur les moteurs avec embrayage)
- 10A – Système anti-blocage (ABS)
- 60A – 1er fusible principal
- 60A – 2ème fusible principal
- 80A – Alternateur
- 30A – Récepteurs avec allumage activé
- 40A – Vitres électriques
- 30A – Système anti-blocage (ABS)
- 15A – Grille arrière chauffante
- 15A – Système de gestion de la transmission
À propos de la Nissan Laurel C35 – boîte à fusibles
La Nissan Laurel C35 est une berline élégante et fiable, produite de 1997 à 2002. Ce modèle est réputé pour son intérieur confortable et sa fabrication de qualité. Sous le capot, on peut trouver différents moteurs, y compris des moteurs six cylindres de 2.0 à 2.5 litres, qui offrent une puissance suffisante pour la conduite quotidienne. La Nissan Laurel C35 est populaire parmi les conducteurs qui recherchent une combinaison de confort et de performance, son design répondant aux exigences esthétiques de l’époque.
Schéma de la boîte à fusibles Nissan Laurel C35 – boîte à fusibles
Cette page présente le schéma de la boîte à fusibles pour la Nissan Laurel C35, essentiel pour l’entretien et le diagnostic corrects du système électrique du véhicule. La boîte à fusibles est généralement située à l’intérieur du véhicule, sous le tableau de bord côté conducteur, et une autre peut être placée dans le compartiment moteur. Les schémas indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même valeur en ampères pour éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour le fonctionnement sûr du véhicule, il est donc important d’avoir une vue d’ensemble de sa configuration.
