Nissan Altima (1998-2018) – Boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Nissan Altima (1998–2018), des informations sur l’emplacement des panneaux de fusibles dans la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
Nissan Altima (1998-2001) – schéma de la boîte à fusibles
Année de fabrication : 1998, 1999, 2000, 2001.
Le fusible de l’allume-cigare (prise de courant) de la Nissan Altima (1998-2001) est le fusible 13 de la boîte à fusibles.

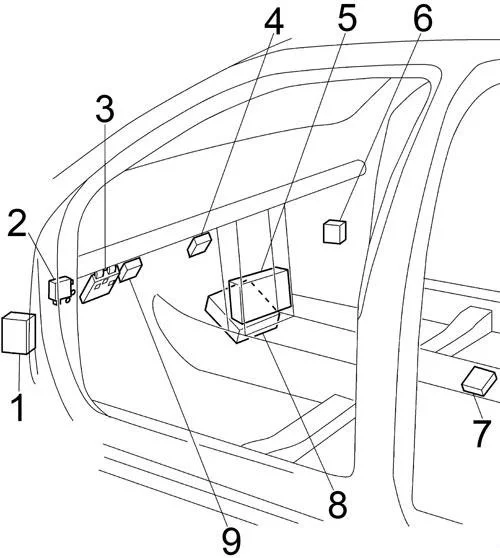

Habitacle
- Unité de commande ABS
- Connecteur SMJ, relais de lève-vitre électrique, relais de télécommande multifonction, interrupteur de vitre automatique 1 (lève-vitre électrique), interrupteur de vitre automatique 2 (prise de courant)
- Unité de commande d’entrée intelligente
- Module de commande de transmission (TCM)
- Amplificateur d’essuie-glace
- Module de capteur de diagnostic d’airbag
- Module de commande moteur (ECM)
- Unité de commande ASCD

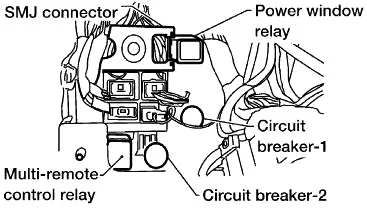

Connecteur SMJ, relais de lève-vitre électrique, relais de télécommande multifonction, interrupteur de vitre automatique 1 (lève-vitre électrique), interrupteur de vitre automatique 2 (prise de courant)

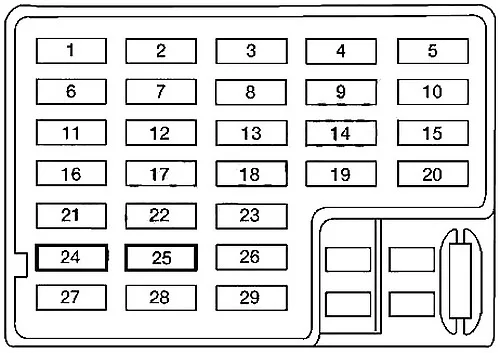

Boîte à fusibles de l’habitacle
| Numéro |
Amp [A] | Description |
| 1 | 15 | Moteur de ventilateur |
| 2 | 15 | Moteur de ventilateur |
| 3 | 10 | Module de commande de transmission (TCM) |
| 4 | 20 | Relais de désembuage de la lunette arrière |
| 5 | 20 | Relais de désembuage de la lunette arrière |
| 6 | 10 | Relais de climatisation ;
Amplificateur thermique. |
| 7 | 10 | Sonde à oxygène chauffée |
| 8 | 10 | ASCD ;
Relais de désembuage de la lunette arrière ; Minuteur de désembuage de la lunette arrière ; Constructeur de bus de données ; Unité de commande Push ; Avertisseur sonore ; Interrupteur de verrouillage de la transmission automatique ; Relais de lève-vitre électrique ; Feu de jour ; Entrée intelligente C / U. |
| 9 | 10 | Interrupteur de rétroviseur extérieur |
| 10 | 10 | Audio ;
Relais de prise de courant ; Entrée intelligente C / U. |
| 11 | 10 | Interrupteur de danger |
| 12 | 10 | Interrupteur de position de stationnement et de point mort ;
Odomètre ; Compteur de vitesse ; Jauge de carburant ; Voyants d’avertissement ; Indicateur de surcharge. |
| 13 | 20 | ’00 -’01 :
Allume-cigare |
| 15 | ’98 -’99 :
Allume-cigare |
| 14 | 15 | Interrupteur de feu de freinage ;
Module de commande de transmission (TCM). |
| 15 | – | – |
| 16 | – | – |
| 17 | 15 | Relais de pompe à carburant |
| 18 | 10 | Vanne de commande de ventilation du réservoir EVAP ;
Vanne de dérivation de la vanne de coupure de vide ; Vanne IACV-AAC ; Interrupteur de position du papillon. |
| 19 | 20 | Essuie-glace et pulvérisateur avant |
| 20 | 10 | Interrupteur de danger ;
Relais de télécommande multifonction. |
| 21 | 10 | Injecteurs |
| 22 | 10 | Module de capteur de diagnostic d’airbag |
| 23 | – | – |
| 24 | 10 | Interrupteur à clé ;
Lumière intérieure ; Éclairage du miroir de courtoisie ; Éclairage du coffre ; Voyant d’avertissement de sécurité ; Compteur kilométrique combiné ; Émetteur Homelink ; Actionneur d’ouverture du coffre ; Antenne d’alimentation ; Constructeur de bus de données (GST – ’98 -’99). |
| 25 | 10 | Électrovanne EGRC ;
Ventilateur de refroidissement ; Relais de position de stationnement et de point mort ; NATS (’00 -’01) ; Relais d’avertissement antivol (’98 -’99) ; Relais d’inhibiteur. |
| 26 | 10 | Module de commande moteur ;
Relais de verrouillage d’embrayage ; Relais de position de stationnement et de point mort ; Feu de jour |
| 27 | – | – |
| 28 | 10 | ABS |
| 29 | – | – |

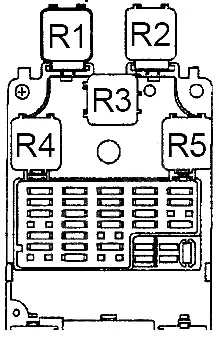

| N° |
Relais |
| R1 | Déshumidificateur de la lunette arrière |
| R2 | Pompe à carburant |
| R3 | Moteur de ventilateur |
| R4 | Allumage |
| R5 | Accessoires |

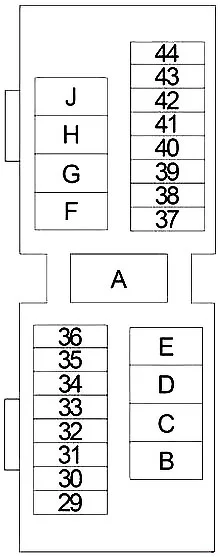

Boîte à fusibles du compartiment moteur
