Nissan Juke (2011-2017) – boîte à fusibles
Nissan Juke (2011-2017) – schéma des fusibles
Année de fabrication : 2011, 2012, 2013, 2014, 2015, 2016, 2017.
Le fusible de l’allume-cigare (prise de courant) dans le Nissan Juke (2011-2017) est le fusible F1 dans la boîte à fusibles.

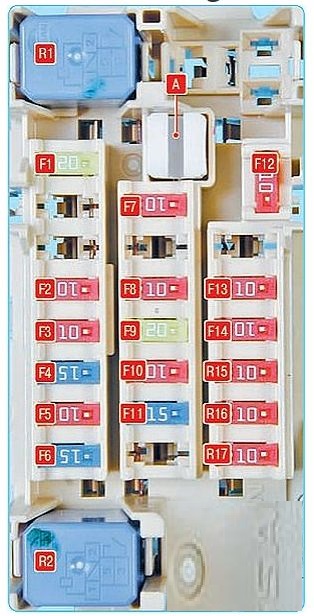

Boîte à fusibles habitacle
| Nr | Ampère [A] | Description |
|---|---|---|
| F1 | 20A | Prise de courant ;
Allume-cigare ; Système audio ; Rétroviseurs électriques. |
| F2 | 10 A | Système d’amplification |
| F3 | 10 A | Blocage de montage dans le compartiment moteur |
| F4 | 15A | Relais de ventilateur |
| F5 | 10 A | Climatisation |
| F6 | 15A | Relais de ventilateur |
| F7 | 10 A | Équipement supplémentaire |
| F8 | 10 A | Kit de clignotants |
| F9 | 20A | Équipement de remorque |
| F10 | 10A | Éclairage intérieur |
| F11 | 15A | Chauffage de siège |
| F12 | 10 A | Chauffage des rétroviseurs |
| F13 | 10 A | Kit de clignotants |
| F14 | 10 A | Équipement supplémentaire |
| F15 | 10 A | Équipement supplémentaire |
| F16 | 10 A | Joints |
| F17 | 10 A | SRS |
| Relais | ||
| R1 | Relais d’équipement supplémentaire | |
| R2 | Relais de ventilateur | |
Schéma de la boîte à fusibles du compartiment moteur

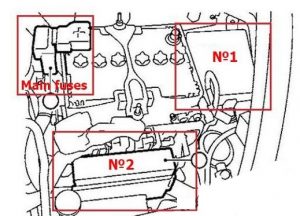

Emplacement
Schéma de la boîte à fusibles 1
| Nr | Ampère [A] | Description |
|---|---|---|
| F1 | 20A | Lunette arrière chauffante ;
Rétroviseurs chauffants. |
| F2 | – | Non utilisé |
| F3 | 20A | Système de gestion moteur |
| F4 | – | Non utilisé |
| F5 | 30A | Éclairage/essuie-glaces avant |
| F6 | 10 A | Feux côté droit |
| F7 | 10 A | Feux côté gauche |
| F8 | – | Non utilisé |
| F9 | 10 A | Embrayage du compresseur de climatisation |
| F10 | 15A | Feux de brouillard |
| F11 | 10 A | Phare de croisement (droit) |
| F12 | 10 A | Phare de croisement (gauche) |
| F13 | 15A | Phare de route (gauche) |
| F14 | 15A | Phare de route (droit) |
| F15 | 10 A | Système de gestion moteur |
| F 16 | 10 A | Ampoules de feu de recul |
| F17 | 10 A | Système antivol |
| F18 | – | Non utilisé |
| F19 | – | Non utilisé |
| F20 | 15A | Pompe à carburant |
| F21 | 15A | Système d’allumage |
| F22 | 15A | Système d’injection |
| F23 | – | Non utilisé |
| F24 | 15A | Direction assistée |
| Relais | ||
| R8 | Relais de chauffage de la lunette arrière | |
| R17 | Relais de ventilateur de refroidissement (-) | |
| R18 | Relais de ventilateur de refroidissement (+) | |
| R20 | Relais du système d’allumage | |

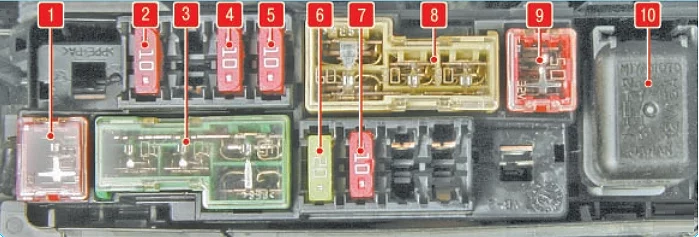

Schéma des fusibles 2
| Nr | Ampère [A] | Description |
|---|---|---|
| 1 | 50A | ABS |
| 2 | 10 A | Signal d’arrêt |
| 3 | 40A | Système d’allumage ;
Vitres électriques ; ABS |
| 4 | 10 A | AT |
| 5 | 10 A | Klaxon, générateur |
| 6 | 20A | Système d’amplification |
| 7 | 10 A | AT |
| 8 | 60A | Direction assistée électrique |
| 8 | 30A | Buse de pulvérisation de phare |
| 8 | 30A | ABS |
| 9 | 50A | Ventilateur de refroidissement |
| 10 | Relais de klaxon |
À propos du Nissan Juke (2011-2017)
Le Nissan Juke, produit de 2011 à 2017, est un SUV crossover compact qui se distingue par un design audacieux et unique. Ce modèle est connu pour sa silhouette sportive et son haut niveau de personnalisation, permettant aux propriétaires de choisir parmi une variété de combinaisons de couleurs et d’accessoires. Le Nissan Juke offre diverses options de motorisation, y compris des moteurs essence et diesel, les moteurs essence 1.6 litre turbo étant particulièrement populaires. Le véhicule est équipé de technologies modernes et de dispositifs de sécurité qui garantissent une conduite confortable et sûre.
Schéma de la boîte à fusibles du Nissan Juke
Cette page présente le schéma de la boîte à fusibles du Nissan Juke, essentiel pour l’entretien et les réparations corrects du véhicule. Les emplacements typiques de la boîte à fusibles dans ce modèle sont dans le compartiment moteur et à l’intérieur du véhicule, généralement sous le tableau de bord. Les schémas sur cette page détaillent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Lors du remplacement des fusibles, il est important de toujours utiliser des fusibles de rechange de même valeur en ampères afin d’éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour assurer le bon fonctionnement de tous les équipements électriques du véhicule.
