Nissan Almera N15 (1995-2000) – boîte à fusibles
Nissan Almera N15 – schéma de la boîte à fusibles
Année de fabrication : 1995, 1996, 1997, 1998, 1999, 2000.
Le fusible de l’allume-cigare (prise de courant) de la Nissan Almera N15 est le fusible 13 de la boîte à fusibles située dans l’habitacle.
Emplacement
Désignation
- Boîte de montage des fusibles et des relais ;
- Unité de commande électronique du moteur ;
- Unité de commande d’airbag ;
- Unité de commande électronique ABS ;
- Relais de l’unité de commande du moteur ;
- Relais temporisé d’essuie-glace de pare-brise ;
- Boîte de verrouillage centralisé des serrures de porte ;
- Relais de blocage du moteur de démarreur ;
- Unité de commande du signal lumineux extérieur non éteint en présence de la clé dans le contact (interrupteur d’instruments et moteur de démarreur) ;
- Interrupteur de relais pour clignotants et alarme ;
- Interrupteur de feux de freinage ;
- Relais de feux de brouillard ;
- Relais de pompe à carburant ;
- Relais temporisé d’essuie-glace arrière ;
- Connecteur de câblage de l’interrupteur de porte ;
- Connecteur pour le câblage de l’habitacle et du compartiment moteur ;
- Interrupteur de vitres et de toit ouvrant.

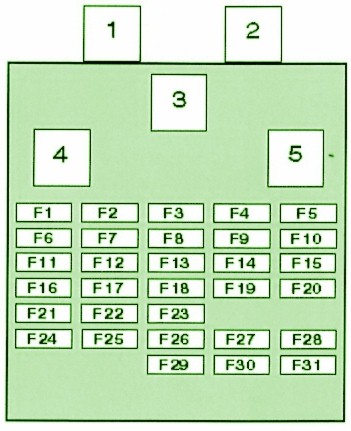

Habitacle
Relais
| 1 | Relais du moteur de toit (sans commande de vitres) |
| 2 | Relais de rétroviseur chauffant |
| 3 | Relais du moteur de ventilateur de chauffage |
| 4 | Relais des circuits principaux d’allumage |
| 5 | Relais des circuits auxiliaires d’allumage |
Disjoncteurs
| F1 | (15A) Chauffage, climatisation |
| F2 | (15A) Chauffage, climatisation |
| F3 | (20A) Lunette arrière chauffante (sans feux de jour) |
| F4 | (15A) Feux de brouillard avant |
| F5 | (20A) Lunette arrière chauffante (avec feux de jour) |
| F6 | (7,5A) Valve de régulation de ralenti – climatisation, système de désactivation de la climatisation, chauffage, climatisation |
| F7 | (7,5 A) Connecteur de diagnostic ;
Relais de commande de vitres ; Relais d’alimentation du toit ouvrant ; Relais temporisé de dégivrage de la lunette arrière ; Unité de commande d’antidémarrage. |
| F8 | (10A) Système de gestion de la transmission automatique ;
Feux de recul ; Ensemble d’indicateurs ; Indicateurs. |
| F9 | (10A) Essuie-glace arrière |
| F10 | (15A) Éclairage de l’horloge, système audio |
| F11 | (7,5A) Clignotants |
| F12 | (7,5A) Unité de commande électronique ABS |
| F13 | (15A) Fusible de l’allume-cigare |
| F14 | (10A) Feux de freinage ;
Unité de commande électronique ABS. |
| F15 | (10A) Alarme |
| F 16 | (10A) Sonde à oxygène chauffée |
| F17 | (15A) Pompe à carburant ;
Ventilation d’air de régulation auxiliaire. |
| F18 | (10A) Sièges chauffants |
| F19 | (20A) Essuie-glace avant |
| F20 | (7,5A) Éclairage intérieur |
| F21 | (3A) Module de commande SRS (système d’airbag unique) |
| F22 | (10A) Module de commande SRS (système à deux airbags) |
| F23 | (10A) Rétroviseurs latéraux chauffants |
| F24 | (7,5 A) Relais de bougies de préchauffage ;
Réglage de l’angle des phares ; Horloge ; Système audio ; Module de commande d’antidémarrage. |
| F25 | (10A) Valve e/m de purge du système de récupération des vapeurs de carburant ;
Valve e/m de purge du système EGR ; Valve de régulation de ralenti (IAC) -SOHC ; Valve e/m de calage variable des soupapes ; Relais du moteur de ventilateur de refroidissement ; Relais de préchauffage avec connexion ; Contrôle préalable à charge partielle ; Valve e/m de coupure de carburant ; Climatisation ; Relais de blocage de démarrage – transmission automatique ; Contrôleur de feux de jour ; Relais de lunette arrière chauffante ; Signal d’activation vers l’unité de commande électronique du moteur (CD20E, diesel). |
| F26 | (7,5A) Signal de démarrage vers l’unité de commande électronique du moteur – CD20E diesel ;
Module de commande des feux de jour. |
| F27 | Fusible de rechange |
| F28 | Fusible de rechange |
| F29 | (15A) Lave-phares |
| F30 | Fusible de rechange |
| F31 | Fusible de rechange |
Compartiment moteur
Le compartiment moteur contient 3 boîtes à fusibles et relais. Deux sont à gauche près de la batterie et une à droite. Le nombre de leurs éléments peut varier et dépend de la configuration du véhicule.

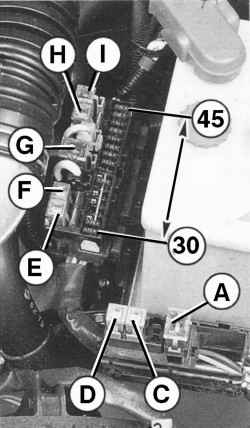

Boîte à côté de la batterie
- Système de chauffage avant et après démarrage 75A
- C 30A relais de commande de l’électrovanne ABS
- D 30A relais de la pompe hydraulique ABS
- E 30A Ventilateur électrique de refroidissement moteur. Système de climatisation
- F 25A Verrouillage centralisé des portes. Toit ouvrant électrique
- G 75A Alimentation du système de bord
- Н 30А Ventilateur électrique de refroidissement moteur. Système de climatisation
- I 30A Circuit d’alimentation de l’interrupteur d’allumage ou d’instruments et de l’interrupteur de démarreur
- 30 7,5A Embrayage électromagnétique du compresseur de climatisation. Vitesse de ralenti de la valve électropneumatique 2 activée
- 31 7,5A Circuit d’alimentation du régulateur de tension de l’alternateur
- 36 10A Phares (position). Feux arrière (feu de position)
- 37 – Réserve
- 38 – Réserve
- 39 15A Phare droit (feux de croisement et de route)
- 40 15А Phare gauche (feux de croisement et de route), Témoin d’activation des feux de route
- 41 7,5A Capteur de position d’arbre à cames et de régime moteur, Débitmètre massique d’air, Antidémarrage
- 42 10A Klaxon
- 43 7,5A Feux arrière (feu de brouillard)
- 44 10A Feux arrière (feu de position). Éclairage de plaque d’immatriculation
- 45 10 Feux arrière (feu de position)
Boîte à relais
Les informations se trouvent sur le couvercle
- Relais du moteur de ventilateur de refroidissement – basse vitesse
- Relais de klaxon
- Relais de démarreur
- Relais de fonctionnement intermittent de l’essuie-glace arrière
- Relais de climatisation
- Relais du moteur de ventilateur de refroidissement (haute vitesse) SOHC – DKPP, DOHC, diesel
- Relais du moteur de ventilateur de refroidissement 2 – DOHC, climatisation, diesel
- Relais de feu de brouillard arrière
