Toyota FJ Cruiser (2006-2017) – boîte à fusibles
Dans cet article, vous trouverez des schémas de la boîte à fusibles de la Toyota FJ Cruiser (2006–2017), vous découvrirez où se trouvent les panneaux de fusibles à l’intérieur du véhicule et obtiendrez des informations détaillées sur l’affectation et la disposition de chaque fusible.
Schéma des fusibles et relais – Toyota FJ Cruiser
S’applique aux véhicules fabriqués les années :
2006, 2007.
Compartiment moteur
Tableau de bord

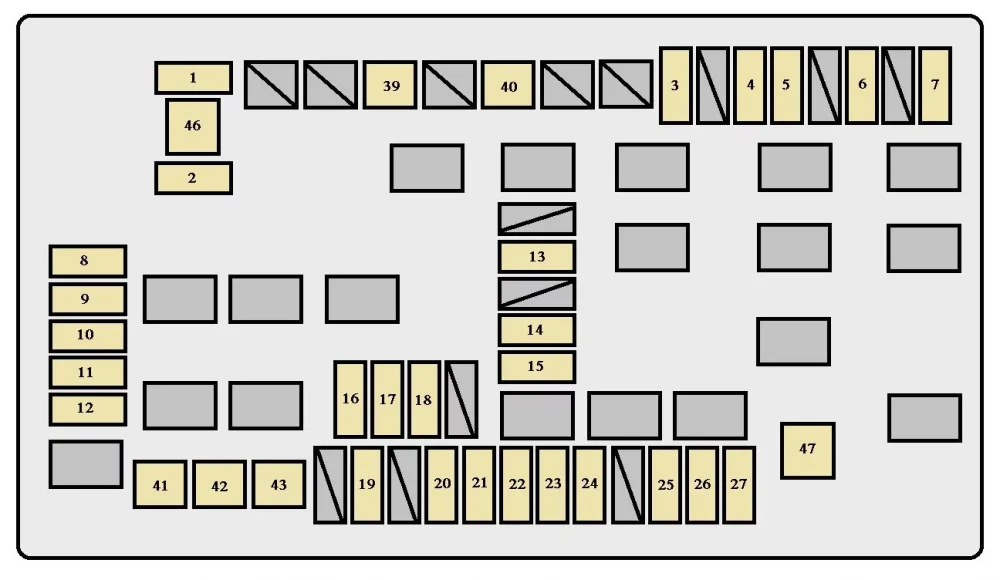

Compartiment moteur
Fusibles (type A)
| Numéro | Ampérage [A] | Description |
| 1 | 10 | Fusible de rechange |
| 2 | 15 | Fusible de rechange |
| 3 | 15 | Feux de remorque |
| 4 | 15 | Phare tout-terrain |
| 5 | 10 | Feux stop, feu stop surélevé, système de freinage antiblocage, système de contrôle de la traction, système de contrôle actif de la traction, système de stabilité du véhicule, système « AUTO LSD », système d’injection multipoint/séquentielle, système de verrouillage de la transmission |
| 6 | 15 | Phare de croisement |
| 7 | 7,5 | Système de diagnostic embarqué |
| 8 | 10 | Phare droit (feux de croisement) (véhicules avec feux de jour), phare droit (véhicules sans feux de jour) |
| 9 | 10 | Phare gauche (feux de croisement) (véhicules avec feux de jour), phare gauche (véhicules sans feux de jour) |
| 10 | 10 | Phare droit (feux de route) |
| 11 | 10 | Phare gauche (feux de route) |
| 12 | 10 | Système d’injection multipoint/séquentielle |
| 13 | 7,5 | Système de feux de jour |
| 14 | 30 | Dégivreur de lunette arrière |
| 15 | 7,5 | Système d’injection multipoint/séquentielle |
| 16 | 10 | Éclairage intérieur, éclairage du compartiment à bagages, horloge, compteur d’accessoires, compteur et manomètre |
| 17 | 20 | Système audio |
| 18 | 10 | Système de climatisation, système de communication multiplex, système d’airbags SRS, système de classification des passagers avant |
| 19 | 7,5 | Système de charge |
| 20 | 10 | Klaxon |
| 21 | 15 | Système d’injection multipoint/séquentielle |
| 22 | 15 | Clignotants, feux de détresse |
| 23 | 10 | Système d’injection multipoint/séquentielle, système de commande électronique du papillon des gaz |
| 24 | 20 | Fusible « EFI NO.2 », système d’injection multipoint/séquentielle |
| 25 | 20 | Système de verrouillage des portes, système de communication multiplex |
| 26 | 15 | Attelage |
| 27 | 20 | Système audio |
| 28 | 10 | Système d’injection multipoint/séquentielle, système de freinage antiblocage, système de stabilité du véhicule, système de contrôle de la traction, système de contrôle actif de la traction, système d’airbags SRS, système de classification des passagers avant |
| 29 | 7,5 | Émetteur et jauge |
| 30 | 30 | Essuie-glaces et lave-glace avant |
| 31 | 20 | Transmission intégrale, système de verrouillage du différentiel arrière |
| 32 | 15 | Prise de courant |
| 33 | 15 | Essuie-glace et lave-glace arrière, système de communication multiplex |
| 34 | 10 | Système de freinage antiblocage, système de stabilité du véhicule, système de contrôle de la traction, système de contrôle actif de la traction, système « AUTO LSD », système d’injection multipoint/séquentielle, régulateur de vitesse, système de verrouillage des portes arrière, système de verrouillage de la transmission, système de communication multiplex |
| 35 | 15 | Clignotants, système de climatisation, système de charge, interrupteur d’annulation de démarrage d’embrayage, système de freinage antiblocage, système de contrôle de la traction, système de contrôle actif de la traction, système de stabilité du véhicule, système « AUTO LSD », feux de recul, assistance au stationnement intuitive, système de verrouillage du différentiel arrière, prise de courant, jauge d’accessoires, émetteur et indicateur |
| 36 | 7,5 | Système de démarrage, interrupteur d’annulation de démarrage d’embrayage, prise de courant |
| 37 | 10 | Feux arrière, éclairage de plaque d’immatriculation, feux de stationnement, contrôle de l’éclairage du tableau de bord, éclairage |
| 38 | 7,5 | Système de verrouillage de la transmission, rétroviseurs extérieurs, système audio, prise de courant, horloge, jauge d’accessoires, système de communication multiplex |
Fusibles (type B)
| Numéro | Ampérage [A] | Description |
| 39 | 50 | Fusibles « ACC », « ECU-IG », « IG1 », « PR WSH », « FR WIP-WSH », « 4WD/DIFF » et « STA » |
| 40 | 50 | « CODA », « USCITA PWR », « POTENZA » |
| 41 | 40 | Système de freinage antiblocage, système de stabilité du véhicule, système de contrôle de la traction, système de contrôle actif de la traction, système « AUTO LSD » |
| 42 | 30 | Fusibles « IGN » et « GAUGE », système d’injection multipoint/séquentielle, système de démarrage |
| 43 | 30 | Système de freinage antiblocage, système de stabilité du véhicule, système de contrôle de la traction, système de contrôle actif de la traction, système « AUTO LSD » |
| 44 | 30 | Vitres électriques |
| 45 | 80 | Prise de courant |
Fusibles (type C)
| Numéro | Ampérage [A] | Description |
| 46 | 120 | Fusibles « AM1 », « AC 115V », « DEFOG », « DEFOG NO.2 », « STOP », « OBD », « J/B », « CODA DA TRAINO », « AUX LP » et « OFFROAD LP » |
| 47 | 60 | Système de climatisation |
Schéma des fusibles et relais – Toyota FJ Cruiser
Concerne les véhicules fabriqués les années :
2008, 2009.

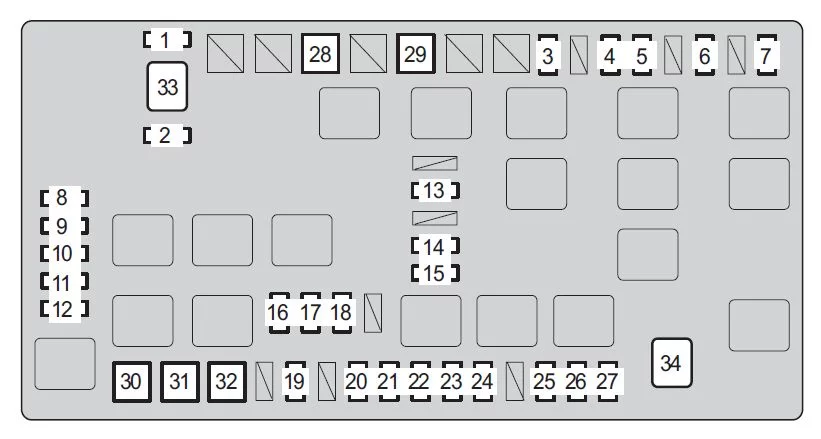

Compartiment moteur (type A)
Compartiment moteur (type B) – si présent
| Numéro | Ampérage [A] | Description |
| 1 | 10 | Fusible de rechange |
| 2 | 15 | Fusible de rechange |
| 3 | 15 | Feux de remorque |
| 4 | 15 | Phare tout-terrain |
| 5 | 10 | Feux stop, feu stop surélevé, système de freinage antiblocage, système de contrôle de la traction, système de contrôle actif de la traction, système de contrôle de stabilité du véhicule, système « AUTO LSD », système d’injection de carburant multipoint/séquentiel, système de verrouillage de la transmission |
| 6 | 15 | Phare de croisement |
| 7 | 7,5 | Système de diagnostic embarqué |
| 8 | 10 | Phare droit (feux de croisement)*1 |
| Phare droit*2 | ||
| 9 | 10 | Phare gauche (feux de croisement)*1 |
| Phare gauche*2 | ||
| 10 | 10 | Phare droit (feux de route) |
| 11 | 10 | Phare gauche (feux de route) |
| 12 | 10 | Système d’injection de carburant multipoint/séquentiel |
| 13 | 7,5 | Système de feux de jour |
| 14 | 30 | Dégivreur de lunette arrière |
| 15 | 7,5 | Système d’injection de carburant multipoint/séquentiel |
| 16 | 10 | Éclairage intérieur, éclairage du compartiment à bagages, horloge, compteur d’accessoires, compteur et manomètre |
| 17 | 20 | Système audio |
| 18 | 10 | Système de climatisation, système de communication multiplex, système d’airbags SRS, système de classification des passagers avant |
| 19 | 7,5 | Système de charge |
| 20 | 10 | Klaxon |
| 21 | 15 | Système d’injection de carburant multipoint/séquentiel |
| 22 | 15 | Clignotants, feux de détresse |
| 23 | 10 | Système d’injection de carburant multipoint/séquentiel, système de commande électronique de l’accélérateur |
| 24 | 20 | Fusible « EFI NO.2 », système d’injection de carburant multipoint/séquentiel |
| 25 | 20 | Système de verrouillage des portes, système de communication multiplex |
| 26 | 15 | Convertisseur de remorquage |
| 27 | 20 | Système audio |
| 28 | 50 | ACC, ECU-IG, IG1, RR WSH, FR WIP-WSH, 4WD/DIFF et STA |
| 29 | 50 | CODA, SORTIE PWR, PUISSANCE |
| 30 | 40 | Système de freinage antiblocage, système de contrôle de stabilité du véhicule, système de contrôle de la traction, système de contrôle actif de la traction, système AUTO LSD |
| 31 | 30 | IGN et GAUGE, système d’injection de carburant multipoint/séquentiel, système de démarrage |
| 32 | 30 | Système de freinage antiblocage, système de contrôle de stabilité du véhicule, système de contrôle de la traction, système de contrôle actif de la traction, système AUTO LSD |
| 33 | 120 | AM1, AC 115V, DEFOG, DEFOG NO.2, STOP, OBD, J/B, TRAINO, AUX LP et OFFROAD LP |
| 34 | 60 | Système de climatisation |
| 35 | 80 | Au point d’alimentation |
| *1 : Véhicules avec feux de jour
*2 : Véhicules sans feux de jour |
||
Sous le tableau de bord
| Numéro | Ampérage [A] | Description |
| 1 | 10 | Système d’injection de carburant multipoint/séquentiel, système de freinage antiblocage, système de contrôle de stabilité du véhicule, système de contrôle de la traction, système de contrôle actif de la traction, système AUTO LSD, système d’airbags SRS, système de classification des passagers avant |
| 2 | 7,5 | Compteur et instrument de mesure |
| 3 | 30 | Essuie-glaces et lave-glace avant |
| 4 | 20 | Transmission intégrale, verrouillage du différentiel arrière |
| 5 | 15 | Au point d’alimentation |
| 6 | 15 | Essuie-glace et lave-glace arrière, système de communication multiplex |
| 7 | 10 | Système de freinage antiblocage, système de contrôle de stabilité du véhicule, système de contrôle de la traction, système de contrôle actif de la traction, système AUTO LSD, système d’injection de carburant multipoint/séquentiel, régulateur de vitesse, système de verrouillage des portes arrière, système de verrouillage de la transmission, système de communication multiplex |
| 8 | 15 | Clignotants, système de climatisation, système de charge, interrupteur d’annulation de démarrage d’embrayage, système de freinage antiblocage, système de contrôle de la traction, système de contrôle actif de la traction, système de contrôle de stabilité du véhicule, système AUTO LSD, feux de recul, assistance au stationnement intuitive, système de verrouillage du différentiel arrière, point d’alimentation, instrument de mesure d’accessoires, compteur et manomètre |
| 9 | 7,5 | Système de démarrage, interrupteur d’annulation de démarrage d’embrayage, point d’alimentation |
| 10 | 10 | Feux arrière, éclairage de plaque d’immatriculation, feux de stationnement, contrôle de l’éclairage du tableau de bord, éclairage |
| 11 | 7,5 | Système de verrouillage de la transmission, rétroviseurs extérieurs, système audio, prise électrique, horloge, instrument de mesure d’accessoires, système de communication multiplex |
| 12 | 30 | Vitres électriques |
Schéma des fusibles et relais – Toyota FJ Cruiser
Concerne les véhicules fabriqués les années :
2010.

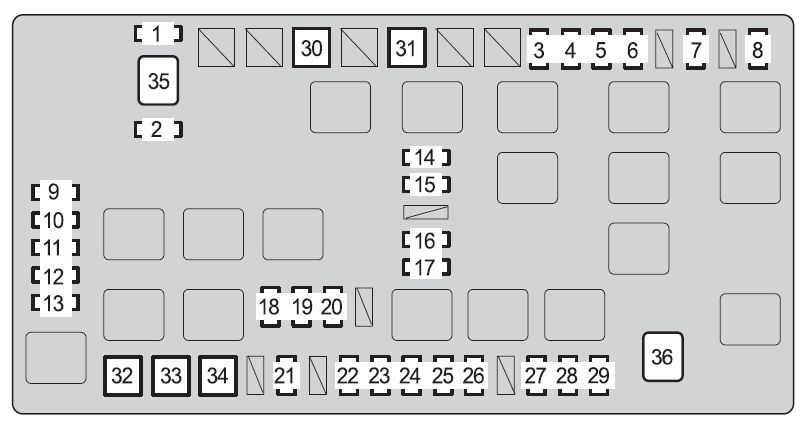

Compartiment moteur (type A)
Compartiment moteur (type B) – si présent
| Numéro | Ampérage [A] | Description |
| 1 | 10 | Fusible de rechange |
| 2 | 15 | Fusible de rechange |
| 3 | 15 | Feux de remorque |
| 4 | 15 | Phare tout-terrain |
| 5 | 10 | Feux stop, feu stop surélevé, système de freinage antiblocage, système de contrôle de la traction, système de contrôle actif de la traction, système de stabilité du véhicule, système « AUTO LSD », système d’injection de carburant multipoint/séquentiel, système de verrouillage de la transmission |
| 6 | 15 | Feu de croisement |
| 7 | 7,5 | Système de diagnostic embarqué |
| 8 | 10 | Phare droit (feux de croisement)*1 |
| Phare droit*2 | ||
| 9 | 10 | Phare gauche (feux de croisement)*1 |
| Phare gauche*2 | ||
| 10 | 10 | Phare droit (feux de route) |
| 11 | 10 | Phare gauche (feux de route) |
| 12 | 10 | Système d’injection de carburant multipoint/séquentiel |
| 13 | 7,5 | Système de feux de jour |
| 14 | 10 | Système d’injection de carburant multipoint/séquentiel |
| 15 | 7,5 | Système de feux de jour |
| 16 | 30 | Dégivreur de lunette arrière |
| 17 | 7,5 | Système d’injection de carburant multipoint/séquentiel |
| 18 | 10 | Éclairage intérieur, éclairage personnel, lumière de l’interrupteur du moteur, horloge, compteur d’accessoires, compteur et clignotant |
| 19 | 20 | Système audio |
| 20 | 10 | Système de climatisation, système de communication multiplex, système d’airbags SRS, système de classification des passagers avant |
| 21 | 7,5 | Système de charge |
| 22 | 10 | Klaxon |
| 23 | 15 | Système d’injection de carburant multipoint/séquentiel |
| 24 | 15 | Clignotants, feux de détresse |
| 25 | 10 | Système d’injection de carburant multipoint/séquentiel, système de commande électronique du papillon des gaz |
| 26 | 20 | Fusible « EFI NO.2 », système d’injection de carburant multipoint/séquentiel |
| 27 | 20 | Système de verrouillage des portes, système de communication multiplex |
| 28 | 15 | Convertisseur de remorquage |
| 29 | 20 | Système audio |
| 30 | 50 | ACC, ECU-IG, IG1, RR WSH, FR WIP-WSH, 4WD/DIFF et STA |
| 31 | 50 | CODA, SORTIE PWR, PUISSANCE |
| 32 | 40 | Système de freinage antiblocage, système de contrôle de stabilité du véhicule, système de contrôle de la traction, système de contrôle actif de la traction, système AUTO LSD |
| 33 | 30 | IGN et GAUGE, système d’injection de carburant multipoint/séquentiel, système de démarrage |
| 34 | 30 | Système de freinage antiblocage, système de contrôle de stabilité du véhicule, système de contrôle de la traction, système de contrôle actif de la traction, système AUTO LSD |
| 35 | 120 | AM1, AC 115V, DEFOG, DEFOG NO.2, STOP, OBD, J/B, TRAINO, AUX LP et OFFROAD LP |
| 36 | 60 | Système de climatisation |
| 37 | 80 | Au point d’alimentation |
| *1 : Véhicules avec feux de jour *2 : Véhicules sans feux de jour | ||

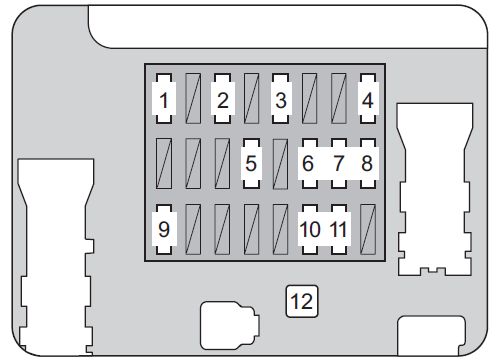

Sous le tableau de bord
| Numéro | Ampérage [A] | Description |
| 1 | 10 | Système d’injection de carburant multipoint/séquentiel, système de freinage antiblocage, système de contrôle de stabilité du véhicule, système de contrôle de la traction, système de contrôle actif de la traction, système AUTO LSD, système d’airbags SRS, système de classification des passagers avant |
| 2 | 7,5 | Lecteur et jauge |
| 3 | 30 | Essuie-glaces et lave-glace avant |
| 4 | 20 | Transmission intégrale, verrouillage du différentiel arrière |
| 5 | 15 | Au point d’alimentation |
| 6 | 15 | Essuie-glace et lave-glace arrière, système de communication multiplex |
| 7 | 10 | Système de freinage antiblocage, système de contrôle de stabilité du véhicule, système de contrôle de la traction, système de contrôle actif de la traction, système AUTO LSD, système d’injection de carburant multipoint/séquentiel, régulateur de vitesse, système de verrouillage des portes arrière, système de verrouillage de la transmission, système de communication multiplex |
| 8 | 15 | Clignotants, système de climatisation, système de charge, interrupteur d’annulation de démarrage d’embrayage, système de freinage antiblocage, système de contrôle de la traction, système de contrôle actif de la traction, système de contrôle de stabilité du véhicule, système AUTO LSD, feux de recul, assistance au stationnement intuitive, système de verrouillage du différentiel arrière, point d’alimentation, jauge d’accessoires, lecteur et manomètre |
| 9 | 7,5 | Système de démarrage, interrupteur d’annulation de démarrage d’embrayage, point d’alimentation |
| 10 | 10 | Feux arrière, éclairage de plaque d’immatriculation, feux de stationnement, contrôle de l’éclairage du tableau de bord, éclairage |
| 11 | 7,5 | Système de verrouillage de la transmission, rétroviseurs extérieurs, système audio, prise électrique, horloge, lecteur d’accessoires, système de communication multiplex |
| 12 | 30 | Vitres électriques |
Schéma des fusibles et relais – Toyota FJ Cruiser
Concerne les véhicules fabriqués les années :
2011, 2012.

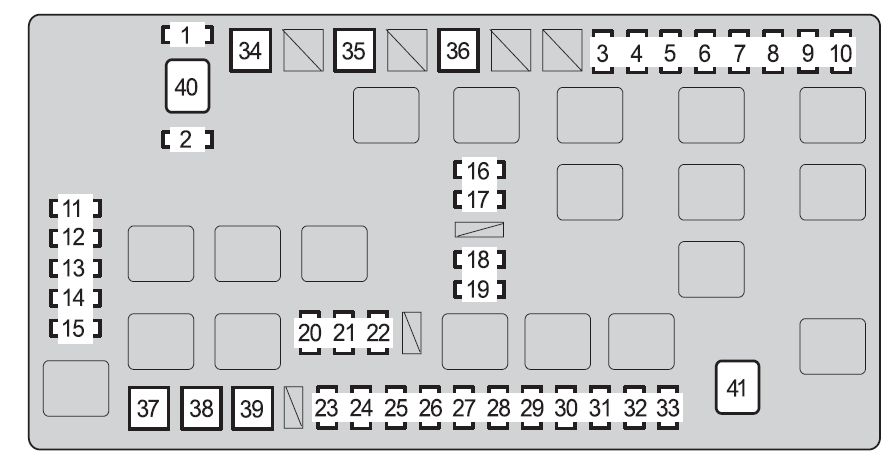

Compartiment moteur (type A)
Compartiment moteur (type B) – si présent
| Numéro | Ampérage [A] | Description |
| 1 | 10 | Fusible de rechange |
| 2 | 15 | Fusible de rechange |
| 3 | 15 | Feux de remorque |
| 4 | 10 | Aucun circuit |
| 5 | 15 | Phare tout-terrain |
| 6 | 10 | Feux stop, feu stop surélevé, système de freinage antiblocage, système de contrôle de la traction, système de contrôle actif de la traction, système de stabilité du véhicule, système « AUTO LSD », système d’injection de carburant multipoint/séquentiel, système de verrouillage de la transmission |
| 7 | 20 | Aucun circuit |
| 8 | 15 | Phare de croisement |
| 9 | 30 | Aucun circuit |
| 10 | 7,5 | Système de diagnostic embarqué |
| 11 | 10 | Phare droit (feux de croisement)*1 |
| Phare droit*2 | ||
| 12 | 10 | Phare gauche (feux de croisement)*1 |
| Phare gauche*2 | ||
| 13 | 10 | Phare droit (feux de route)*1 |
| 14 | 10 | Phare gauche (feux de route)*1 |
| 15 | 10 | Système d’injection de carburant multipoint/séquentiel |
| 16 | 7,5 | Système d’injection de carburant multipoint/séquentiel |
| 17 | 7,5 | Système de feux de jour |
| 18 | 30 | Dégivreur de lunette arrière |
| 19 | 7,5 | Système d’injection de carburant multipoint/séquentiel |
| 20 | 10 | Éclairage intérieur, éclairage personnel, lumière de l’interrupteur du moteur, horloge, compteur d’accessoires, compteur et indicateur |
| 21 | 20 | Système audio |
| 22 | 10 | Système de climatisation, système de communication multiplex, système d’airbags SRS, système de classification des passagers avant |
| 23 | 7,5 | Système de charge |
| 24 | 10 | Aucun circuit |
| 25 | 10 | Klaxon |
| 26 | 15 | Système d’injection de carburant multipoint/séquentiel |
| 27 | 15 | Clignotants, feux de détresse |
| 28 | 10 | Système d’injection de carburant multipoint/séquentiel, système de commande électronique du papillon des gaz |
| 29 | 20 | Fusible « EFI NO.2 », système d’injection de carburant multipoint/séquentiel |
| 30 | 30 | Aucun circuit |
| 31 | 20 | Système de verrouillage des portes, système de communication multiplex |
| 32 | 15 | Attelage |
| 33 | 20 | Système audio |
| 34 | 50 | Aucun circuit |
| 35 | 50 | ACC, ECU-IG, IG1, RR WSH, FR WIP-WSH, 4WD/DIFF et STA |
| 36 | 50 | FEU ARRIÈRE, SORTIE PWR, PUISSANCE |
| 37 | 40 | Système de freinage antiblocage, système de contrôle de stabilité du véhicule, système de contrôle de la traction, système de contrôle actif de la traction, système AUTO LSD |
| 38 | 30 | IGN et GAUGE, système d’injection de carburant multipoint/séquentiel, système de démarrage |
| 39 | 30 | Système de freinage antiblocage, système de contrôle de stabilité du véhicule, système de contrôle de la traction, système de contrôle actif de la traction, système AUTO LSD |
| 40 | 120 | AM1, AC 115V, DEFOG, DEFOG NO.2, STOP, OBD, J/B, TRAINO, AUX LP et OFFROAD LP |
| 41 | 60 | Système de climatisation |
| 42 | 80 | Au point d’alimentation |
| *1 : Véhicules avec feux de jour
*2 : Véhicules sans feux de jour |
||
Sous le tableau de bord
| Numéro | Ampérage [A] | Description |
| 1 | 10 | Système d’injection de carburant multipoint/séquentiel, système de freinage antiblocage, système de contrôle de stabilité du véhicule, système de contrôle de la traction, système de contrôle actif de la traction, système AUTO LSD, système d’airbags SRS, système de classification des passagers avant |
| 2 | 7,5 | Lecteur et jauge |
| 3 | 30 | Essuie-glaces et lave-glace avant |
| 4 | 20 | Transmission intégrale, verrouillage du différentiel arrière |
| 5 | 15 | Au point d’alimentation |
| 6 | 15 | Essuie-glace et lave-glace arrière, système de communication multiplex |
| 7 | 10 | Système de freinage antiblocage, système de contrôle de stabilité du véhicule, système de contrôle de la traction, système de contrôle actif de la traction, système AUTO LSD, système d’injection de carburant multipoint/séquentiel, régulateur de vitesse, système de verrouillage des portes arrière, système de verrouillage de la transmission, système de communication multiplex |
| 8 | 15 | Clignotants, système de climatisation, système de charge, interrupteur d’annulation de démarrage d’embrayage, système de freinage antiblocage, système de contrôle de la traction, système de contrôle actif de la traction, système de contrôle de stabilité du véhicule, système AUTO LSD, feux de recul, assistance au stationnement intuitive, système de verrouillage du différentiel arrière, point d’alimentation, jauge d’accessoires, lecteur et manomètre |
| 9 | 7,5 | Système de démarrage, interrupteur d’annulation de démarrage d’embrayage, point d’alimentation |
| 10 | 10 | Feux arrière, éclairage de plaque d’immatriculation, feux de stationnement, contrôle de l’éclairage du tableau de bord, éclairage |
| 11 | 7,5 | Système de verrouillage de la transmission, rétroviseurs extérieurs, système audio, prise électrique, horloge, lecteur d’accessoires, système de communication multiplex |
| 12 | 30 | Vitres électriques |
Schéma des fusibles et relais – Toyota FJ Cruiser
Concerne les véhicules fabriqués les années :
2011, 2012.
Compartiment moteur (type A)
Compartiment moteur (type B) – si présent
| Numéro | Ampérage [A] | Description |
| 1 | 10 | Fusible de rechange |
| 2 | 15 | Fusible de rechange |
| 3 | 15 | Feux de remorque |
| 4 | 10 | Aucun circuit |
| 5 | 15 | Phare tout-terrain |
| 6 | 10 | Feux stop, feu stop surélevé, système de freinage antiblocage, système de contrôle de la traction, système de contrôle actif de la traction, système de stabilité du véhicule, système « AUTO LSD », système d’injection de carburant multipoint/séquentiel, système de verrouillage de la transmission |
| 7 | 20 | Aucun circuit |
| 8 | 15 | Phare de croisement |
| 9 | 30 | Aucun circuit |
| 10 | 7,5 | Système de diagnostic embarqué |
| 11 | 10 | Phare droit (feux de croisement)*1 |
| Phare droit*2 | ||
| 12 | 10 | Phare gauche (feux de croisement)*1 |
| Phare gauche*2 | ||
| 13 | 10 | Phare droit (feux de route)*1 |
| 14 | 10 | Phare gauche (feux de route)*1 |
| 15 | 10 | Système d’injection de carburant multipoint/séquentiel |
| 16 | 7,5 | Système d’injection de carburant multipoint/séquentiel |
| 17 | 7,5 | Système de feux de jour |
| 18 | 30 | Dégivreur de lunette arrière |
| 19 | 7,5 | Système d’injection de carburant multipoint/séquentiel |
| 20 | 10 | Éclairage intérieur, éclairage personnel, lumière de l’interrupteur du moteur, horloge, compteur d’accessoires, compteur et indicateur |
| 21 | 20 | Système audio |
| 22 | 10 | Système de climatisation, système de communication multiplex, système d’airbags SRS, système de classification des passagers avant |
| 23 | 7,5 | Système de charge |
| 24 | 10 | Aucun circuit |
| 25 | 10 | Klaxon |
| 26 | 15 | Système d’injection de carburant multipoint/séquentiel |
| 27 | 15 | Clignotants, feux de détresse |
| 28 | 10 | Système d’injection de carburant multipoint/séquentiel, système de commande électronique du papillon des gaz |
| 29 | 20 | Fusible « EFI NO.2 », système d’injection de carburant multipoint/séquentiel |
| 30 | 30 | Aucun circuit |
| 31 | 20 | Système de verrouillage des portes, système de communication multiplex |
| 32 | 15 | Attelage |
| 33 | 20 | Système audio |
| 34 | 50 | Aucun circuit |
| 35 | 50 | ACC, ECU-IG, IG1, RR WSH, FR WIP-WSH, 4WD/DIFF et STA |
| 36 | 50 | FEU ARRIÈRE, SORTIE PWR, PUISSANCE |
| 37 | 40 | Système de freinage antiblocage, système de contrôle de stabilité du véhicule, système de contrôle de la traction, système de contrôle actif de la traction, système AUTO LSD |
| 38 | 30 | IGN et GAUGE, système d’injection de carburant multipoint/séquentiel, système de démarrage |
| 39 | 30 | Système de freinage antiblocage, système de contrôle de stabilité du véhicule, système de contrôle de la traction, système de contrôle actif de la traction, système AUTO LSD |
| 40 | 120 | AM1, AC 115V, DEFOG, DEFOG NO.2, STOP, OBD, J/B, TRAINO, AUX LP et OFFROAD LP |
| 41 | 60 | Système de climatisation |
| 42 | 80 | Au point d’alimentation |
| *1 : Véhicules avec feux de jour
*2 : Véhicules sans feux de jour |
||
Sous le tableau de bord
| Numéro | Ampérage [A] | Description |
| 1 | 10 | Système d’injection de carburant multipoint/séquentiel, système de freinage antiblocage, système de contrôle de stabilité du véhicule, système de contrôle de la traction, système de contrôle actif de la traction, système AUTO LSD, système d’airbags SRS, système de classification des passagers avant |
| 2 | 7,5 | Lecteur et jauge |
| 3 | 30 | Essuie-glaces et lave-glace avant |
| 4 | 20 | Transmission intégrale, verrouillage du différentiel arrière |
| 5 | 15 | Point d’alimentation |
| 6 | 15 | Essuie-glace et lave-glace arrière, système de communication multiplex |
| 7 | 10 | Système de freinage antiblocage, système de contrôle de stabilité du véhicule, système de contrôle de la traction, système de contrôle actif de la traction, système AUTO LSD, système d’injection de carburant multipoint/séquentiel, régulateur de vitesse, système de verrouillage des portes arrière, système de verrouillage de la transmission, système de communication multiplex |
| 8 | 15 | Clignotants, système de climatisation, système de charge, interrupteur d’annulation de démarrage d’embrayage, système de freinage antiblocage, système de contrôle de la traction, système de contrôle actif de la traction, système de contrôle de stabilité du véhicule, système AUTO LSD, feux de recul, assistance au stationnement intuitive, système de verrouillage du différentiel arrière, point d’alimentation, jauge d’accessoires, lecteur et manomètre |
| 9 | 7,5 | Système de démarrage, interrupteur d’annulation de démarrage d’embrayage, point d’alimentation |
| 10 | 10 | Feux arrière, éclairage de plaque d’immatriculation, feux de position, contrôle de l’éclairage du tableau de bord, éclairage |
| 11 | 7,5 | Système de verrouillage de la transmission, rétroviseurs extérieurs, système audio, prise électrique, horloge, lecteur d’accessoires, système de communication multiplex |
| 12 | 30 | Vitres électriques |
Schéma des fusibles et relais – Toyota FJ Cruiser
Concerne les véhicules fabriqués entre :
2013, 2014, 2015, 2016, 2017.

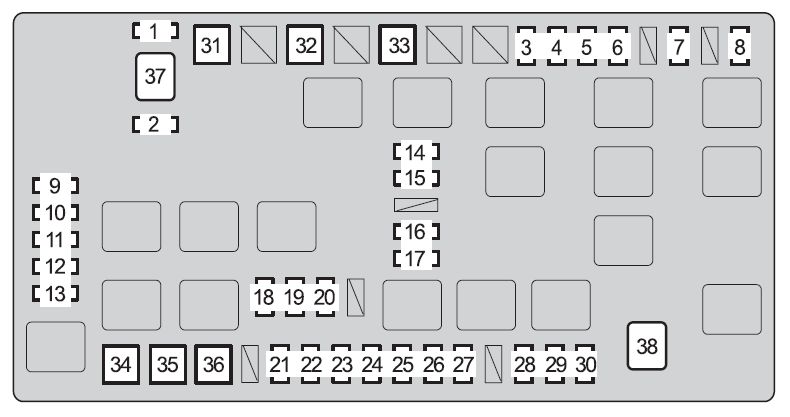

Compartiment moteur (type A)
Compartiment moteur (type B) – si présent
| Numéro | Ampérage [A] | Description |
| 1 | 10 | Fusible de rechange |
| 2 | 15 | Fusible de rechange |
| 3 | 15 | Feux de remorque |
| 4 | 10 | Aucun circuit |
| 5 | 15 | Phare tout-terrain |
| 6 | 10 | Feux stop ;
Feu de route ; Système de freinage antiblocage ; Système de contrôle de la traction ; Système de contrôle actif de la traction ; Système de contrôle de la stabilité du véhicule ; Système « AUTO LSD » ; Système d’injection multipoint/injection multipoint séquentielle ; Système de verrouillage de la transmission. |
| 7 | 15 | Phare avec feux de croisement |
| 8 | 7,5 | Système de diagnostic embarqué |
| 9 | 10 | Phare droit (feux de croisement) |
| 10 | 10 | Phare gauche (feux de croisement) |
| 11 | 10 | Phare droit (feux de route) |
| 12 | 10 | Phare gauche (feux de route) |
| 13 | 10 | Système d’injection multipoint/injection multipoint séquentielle |
| 14 | 7,5 | Système d’injection multipoint/injection multipoint séquentielle |
| 15 | 7,5 | Système de feux de jour |
| 16 | 30 | Chauffage de la lunette arrière |
| 17 | 7,5 | Système d’injection multipoint/injection multipoint séquentielle |
| 18 | 10 | Éclairage intérieur ;
Éclairage personnel ; Lampe de l’interrupteur moteur ; Horloge ; Compteur d’accessoires ; Compteur et indicateur. |
| 19 | 20 | Système audio |
| 20 | 10 | Système de climatisation ;
Système de communication multiplex ; Système d’airbags SRS ; Système de classification des passagers avant. |
| 21 | 7,5 | Système de charge |
| 22 | 10 | Système AI |
| 23 | 10 | Klaxon |
| 24 | 15 | Système d’injection multipoint/injection multipoint séquentielle |
| 25 | 15 | Clignotants ;
Feux de détresse. |
| 26 | 10 | Système d’injection multipoint/injection multipoint séquentielle ;
Système de commande électronique du papillon des gaz. |
| 27 | 20 | Fusible « EFI NO.2 » ;
Système d’injection multipoint/injection multipoint séquentielle |
| 28 | 20 | Système de verrouillage des portes ;
Système de communication multiplex. |
| 29 | 15 | Convertisseur de remorquage |
| 30 | 20 | Système audio |
| 31 | 50 | Système AI |
| 32 | 50 | ACC, ECU-IG, IG1, RR WSH, FR WIP-WSH, 4WD/DIFF et STA |
| 33 | 50 | CODA, SORTIE PWR, PUISSANCE |
| 34 | 40 | Système de freinage antiblocage ;
Système de contrôle de la stabilité du véhicule ; Système de contrôle de la traction ; Système de contrôle actif de la traction ; Système AUTO LSD. |
| 35 | 30 | IGN et GAUGE, système d’injection multipoint/injection multipoint séquentielle ;
Système de démarrage. |
| 36 | 30 | Système de freinage antiblocage ;
Système de contrôle de la stabilité du véhicule ; Système de contrôle de la traction ; Système de contrôle actif de la traction ; Système AUTO LSD. |
| 37 | 120 | AM1, AC 115V, DEFOG, DEFOG NO.2, STOP, OBD, J/B, TRAINO, AUX LP et OFFROAD LP |
| 38 | 60 | Système de climatisation |
| 39 | 80 | Prise de courant |
| *1 : Véhicules avec feux de jour
*2 : Véhicules sans feux de jour |
||
Sous le tableau de bord
| Numéro | Ampérage [A] | Description |
| 1 | 10 | Système d’injection multipoint/injection séquentielle, système de freinage antiblocage, système de contrôle de la stabilité du véhicule, système de contrôle de la traction, système de contrôle actif de la traction, système AUTO LSD, système d’airbags SRS, système de classification des passagers avant |
| 2 | 7,5 | Compteur et jauge |
| 3 | 30 | Essuie-glaces et lave-glaces de pare-brise |
| 4 | 20 | Transmission 4×4, verrouillage du différentiel arrière |
| 5 | 15 | Prise de courant |
| 6 | 15 | Essuie-glace et lave-glace arrière, système de communication multiplex |
| 7 | 10 | Système de freinage antiblocage, système de contrôle de la stabilité du véhicule, système de contrôle de la traction, système de contrôle actif de la traction, système AUTO LSD, système d’injection multipoint/injection séquentielle, régulateur de vitesse, système de verrouillage de la porte arrière, système de verrouillage de la transmission, système de communication multiplex |
| 8 | 15 | Clignotants, système de climatisation, système de charge, interrupteur d’annulation de démarrage d’embrayage, système de freinage antiblocage, système de contrôle de la traction, système de contrôle actif de la traction, système de contrôle de la stabilité du véhicule, système AUTO LSD, feux de recul, assistance au stationnement intuitive, système de verrouillage du différentiel arrière, prise de courant, compteur d’accessoires, compte-tours et manomètre |
| 9 | 7,5 | Système de démarrage, interrupteur d’annulation de démarrage d’embrayage, prise de courant |
| 10 | 10 | Feux arrière, éclairage de plaque d’immatriculation, feux de position, contrôle de l’éclairage du tableau de bord, éclairage |
| 11 | 7,5 | Système de verrouillage de la transmission, rétroviseurs extérieurs, système audio, prise électrique, horloge, compteur d’accessoires, système de communication multiplex |
| 12 | 30 | Vitres électriques |
À propos du Toyota FJ Cruiser (2006-2017)
Le Toyota FJ Cruiser, produit de 2006 à 2017, est un SUV robuste qui a gagné en popularité grâce à son design rétro et ses capacités tout-terrain. Ce modèle est inspiré du classique Toyota Land Cruiser FJ40 et est réputé pour sa durabilité et sa fiabilité. Le FJ Cruiser offre diverses options de moteur, y compris un moteur V6 de 4,0 litres, qui fournit une puissance suffisante pour la conduite dans des conditions difficiles. Le véhicule est équipé d’une transmission intégrale et d’une garde au sol élevée, ce qui le rend idéal pour les aventures hors route. L’intérieur est pratique et durable, avec une option de nettoyage facile, ce qui est particulièrement apprécié par les conducteurs actifs.
Schéma de la boîte à fusibles du Toyota FJ Cruiser
Cette page présente le schéma de la boîte à fusibles du Toyota FJ Cruiser, essentiel pour l’identification et l’entretien des systèmes électriques du véhicule. La boîte à fusibles est généralement située dans le compartiment moteur et sous le tableau de bord. Les diagrammes sur cette page indiquent les numéros de fusibles, leurs valeurs d’ampérage et les composants protégés, ce qui est indispensable pour un entretien correct. Lors du remplacement des fusibles, il est important d’utiliser toujours des fusibles de même ampérage afin d’éviter d’endommager le système électrique. La boîte à fusibles est conçue pour assurer la sécurité et la fonctionnalité de tous les composants électriques du véhicule.
