Nissan Sentra (1990-2012) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Nissan Sentra (1990–2012), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et l’affectation de chaque fusible (disposition des fusibles).
Schéma des fusibles et relais – Nissan Sentra
Concerne les véhicules fabriqués entre :
1990, 1991, 1992, 1993, 1994.
Habitacle
- Boîte à fusibles
- Unité de commande automatique de la transmission
- Unité de commande des feux de jour
- Interrupteur d’embrayage
- Unité de commande de verrouillage de la transmission
- Interrupteur de feu stop
- Interrupteur d’annulation ASCD
- Relais de maintien ASCD
- Unité de commande ASCD
- Unité de clignotement combinée
- Unité de commande ABS
- Relais d’allumage 3 (sans toit ouvrant)
Relais de toit ouvrant - Capteur de tunnel et capteur de sécurité
- Unité de commande d’airbag
- Module de commande moteur (ECM / ECCS)
- Relais du module de commande moteur (ECM / ECCS)
- Unité de commande de temps

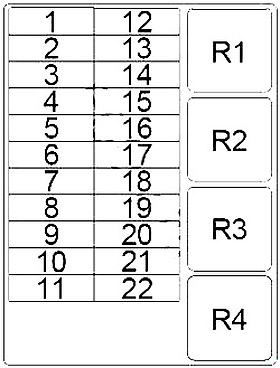

Schéma de la boîte à fusibles du tableau de bord
Le bloc de fusibles est situé derrière le couvercle du tableau de bord.
| Numéro | Ampères [A] | Circuit protégé |
|---|---|---|
| Numéro | Ampères [A] | Circuit protégé |
| 1 | 10 | Odomètre, témoin lumineux, système de contrôle des feux de jour, dégivreur de lunette arrière, ASCD, réserve d’ampoule, relais de contrôle d’ampoule, unité de commande moteur (ECM / ECCS), système de verrouillage de transmission A/T, unité de commande A/T |
| 2 | 10 | Témoin d’allumage |
| 3 | 10 | Relais d’allumage 3, relais de toit, système de contrôle de l’heure, ASCD, climatisation, système de vitres électriques, système de ceintures de sécurité automatiques à 2 points, système de verrouillage des portes |
| 4 | 10 | Système d’airbag |
| 5 | 15 | Allume-cigare |
| 6 | 10 | Rétroviseur extérieur, climatisation |
| 7 | 20 | Essuie-glace et lave-glace avant |
| 8 | 10 | Audio, éclairage, horloge, unité de commande moteur (ECM / ECCS) |
| 9 | 10 | Système de contrôle des feux de jour, unité de commande moteur (ECM / ECCS) |
| 10 | 15 | Moteur de ventilateur |
| 11 | 15 | Moteur de ventilateur |
| 12 | 10 | Témoin de danger |
| 13 | 15 | Feu stop, feu antibrouillard avant |
| Numéro | Ampères [A] | Circuit protégé |
|---|---|---|
| 14 | 10 | Système de contrôle de l’heure, module de commande moteur (ECM / ECCS), système de verrouillage de transmission A/T |
| 15 | 10 | Éclairage intérieur, éclairage du coffre, horloge, système de contrôle de l’heure, avertisseur sonore, système de ceintures de sécurité automatiques à 2 points, système de ceintures de sécurité automatiques à 3 points, audio, système d’airbag |
| 16 | 10 | Climatisation, unité de commande A/T |
| 17 | 10 | Feu arrière, feu de position latéral, feu de position, éclairage de plaque d’immatriculation, éclairage, système de contrôle de l’heure |
| 18 | 15 | Feu stop, feu stop supérieur, ASCD, système de verrouillage de transmission A/T |
| 19 | 10 | Module de commande moteur (ECM / ECCS), relais d’inhibiteur, ABS, ventilateur de refroidissement |
| 20 | 15 | Pompe à carburant |
| 21 | 20 | Dégivreur de lunette arrière |
| 22 | 20 | Dégivreur de lunette arrière |
| R1 | Dégivreur de lunette arrière | |
| R2 | Allumage 2 | |
| R3 | Accessoires | |
| R4 | Allumage 1 | |

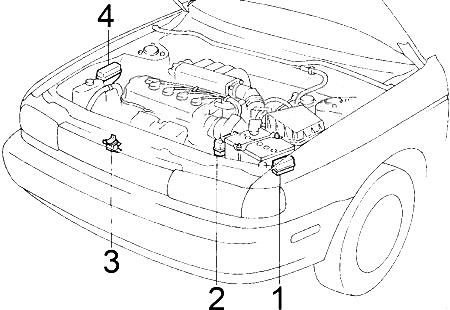

Moteur
- Boîte à fusibles
- Boîte à fusibles relais 1
- Capteur de zone de collision avant
- Boîte à fusibles relais 2
Schéma de la boîte à fusibles dans le compartiment moteur
| Numéro | Ampères [A] | Description |
|---|---|---|
| 1 | 15 | Phare droit, feu de jour |
| 2 | 15 | Phare gauche, feu de jour |
| 3 | 10 | Klaxon |
| 4 | 20 | ABS |
| 5 | 30 | Ventilateur de refroidissement |
| 6 | 30 | ABS |
| 7 | 30 | Interrupteur automatique (système de ceintures de sécurité automatiques à 2 points), interrupteur automatique (vitre électrique, verrouillage des portes, relais de toit ouvrant) |
| 8 | 30 | Interrupteur d’allumage, système de charge |
| 9 | 25 | Module de commande moteur (ECCS) |
| 10 | Moteur SR : Ventilateur de refroidissement | |
| R1 | Moteur GA : Klaxon | |

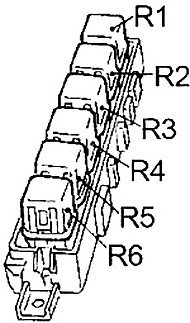

Boîte à fusibles #1
| Numéro | Relais |
|---|---|
| R1 | Inhibiteur (transmission automatique) |
| Embrayage (transmission manuelle) | |
| R2 | Relais de ventilateur de refroidissement 1 (transmission automatique + moteur SR) |
| Relais principal de ventilateur de refroidissement (sauf transmission automatique + moteur SR) | |
| R3 | Relais de ventilateur de refroidissement 2 (transmission automatique + moteur SR) |
| Relais principal de ventilateur de refroidissement (transmission automatique + moteur GA) | |
| R4 | Pompe à carburant |
| R5 | Climatisation |
| R6 | Feu antibrouillard avant |
Boîte à fusibles #2
| Numéro | Relais |
|---|---|
| R1 | Moteur GA : klaxon (sauf USA) |
| R2 | Relais de ventilateur de refroidissement 3 (transmission automatique + moteur SR) |
| R3 | Feu de jour |
Schéma des fusibles et relais – Nissan Sentra
Concerne les véhicules fabriqués entre :
1990, 1991, 1992, 1993, 1994.
Habitacle
- Boîte à fusibles
- Unité de commande automatique de la transmission
- Unité de commande des feux de jour
- Interrupteur d’embrayage
- Unité de commande de verrouillage de la transmission
- Interrupteur de feu stop
- Interrupteur d’annulation ASCD
- Relais de maintien ASCD
- Unité de commande ASCD
- Unité de clignotement combinée
- Unité de commande ABS
- Relais d’allumage 3 (sans toit ouvrant)
Relais de toit ouvrant - Capteur de tunnel et capteur de sécurité
- Unité de commande d’airbag
- Module de commande moteur (ECM / ECCS)
- Relais du module de commande moteur (ECM / ECCS)
- Unité de commande de temps
Schéma de la boîte à fusibles du tableau de bord
Le bloc de fusibles est situé derrière le couvercle du tableau de bord.
| Numéro | Ampères [A] | Circuit protégé |
|---|---|---|
| Numéro | Ampères [A] | Circuit protégé |
| 1 | 10 | Odomètre, témoin lumineux, système de feux de jour, dégivrage de lunette arrière, ASCD, feu de recul, relais de témoin lumineux, unité de commande moteur (ECM / ECCS), système de verrouillage de transmission A/T, unité de commande A/T |
| 2 | 10 | Allumer le témoin lumineux |
| 3 | 10 | Relais d’allumage 3, relais de toit ouvrant, système de contrôle de l’heure, ASCD, climatisation, système de vitres électriques, système de ceintures de sécurité automatiques à 2 points, système de verrouillage des portes |
| 4 | 10 | Système d’airbag |
| 5 | 15 | Allume-cigare |
| 6 | 10 | Rétroviseur extérieur, climatisation |
| 7 | 20 | Essuie-glace et lave-glace avant |
| 8 | 10 | Audio, éclairage, horloge, unité de commande moteur (ECM / ECCS) |
| 9 | 10 | Système de contrôle des feux de jour, unité de commande moteur (ECM / ECCS) |
| 10 | 15 | Moteur de ventilateur |
| 11 | 15 | Moteur de ventilateur |
| 12 | 10 | Témoin de danger |
| 13 | 15 | Feu stop, feu antibrouillard avant |
| Numéro | Ampères [A] | Circuit protégé |
|---|---|---|
| 14 | 10 | Système de gestion du temps, module de commande moteur (ECM / ECCS), système de verrouillage de transmission A/T |
| 15 | 10 | Éclairage intérieur, éclairage du coffre, horloge, système de gestion du temps, avertisseur sonore, système de ceintures de sécurité automatiques à 2 points, système de ceintures de sécurité automatiques à 3 points, audio, système d’airbag |
| 16 | 10 | Climatisation, unité de commande A/T |
| 17 | 10 | Feu arrière, feu de position latéral, feu de position, éclairage de plaque d’immatriculation, éclairage, système de gestion du temps |
| 18 | 15 | Feu stop, feu stop supérieur, ASCD, système de verrouillage de transmission A/T |
| 19 | 10 | Module de commande moteur (ECM / ECCS), relais d’inhibiteur, ABS, ventilateur de refroidissement |
| 20 | 15 | Pompe à carburant |
| 21 | 20 | Dégivreur de lunette arrière |
| 22 | 20 | Dégivreur de lunette arrière |
| R1 | Dégivreur de lunette arrière | |
| R2 | Allumage 2 | |
| R3 | Accessoires | |
| R4 | Allumage 1 | |
Moteur
- Boîte à fusibles
- Boîte à fusibles relais 1
- Capteur de zone de collision avant
- Boîte à fusibles relais 2
Schéma de la boîte à fusibles dans le compartiment moteur
| Numéro | Ampères [A] | Description |
|---|---|---|
| 1 | 15 | Phare droit, feux de jour |
| 2 | 15 | Phare gauche, feux de jour |
| 3 | 10 | Klaxon |
| 4 | 20 | ABS |
| 5 | 30 | Ventilateur de refroidissement |
| 6 | 30 | ABS |
| 7 | 30 | Interrupteur automatique (système de ceintures de sécurité automatiques à 2 points, interrupteur automatique (vitre électrique, verrouillage des portes, relais de toit ouvrant) |
| 8 | 30 | Interrupteur d’allumage, système de charge |
| 9 | 25 | Module de commande moteur (ECCS) |
| 10 | Moteur SR : Ventilateur de refroidissement | |
| R1 | Moteur GA : Klaxon | |
Boîte à fusibles relais #1
| Numéro | Relais |
|---|---|
| R1 | Inhibiteur (transmission automatique) |
| Embrayage (transmission manuelle) | |
| R2 | Relais de ventilateur de refroidissement 1 (transmission automatique + moteur SR) |
| Relais principal de ventilateur de refroidissement (sauf transmission automatique + moteur SR) | |
| R3 | Relais de ventilateur de refroidissement 2 (transmission automatique + moteur SR) |
| Relais principal de ventilateur de refroidissement (transmission automatique + moteur GA) | |
| R4 | Pompe à carburant |
| R5 | Climatisation |
| R6 | Feux antibrouillard avant |
Boîte à fusibles #2
| Numéro | Relais |
|---|---|
| R1 | Moteur GA : klaxon (sauf USA) |
| R2 | Relais de ventilateur de refroidissement 3 (transmission automatique + moteur SR) |
| R3 | Feu de jour |
Schéma des fusibles et relais – Nissan Sentra
Concerne les véhicules fabriqués entre :
1995, 1996, 1997, 1998, 1999.
Fusibles du tableau de bord
La boîte à fusibles est située derrière le couvercle du tableau de bord.
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 1 | 15 | Moteur du ventilateur |
| 2 | 15 | Moteur du ventilateur |
| 3 | – | – |
| 4 | 20 | Relais de dégivrage de lunette arrière |
| 5 | 20 | Relais de dégivrage de lunette arrière |
| 6 | 7,5 | Relais de climatisation, amplificateur de commande de température, interrupteur de climatisation, interrupteur de recirculation |
| 7 | 7,5 | 1997-1999 : Module de commande de transmission (TCM) |
| 7,5 | 1995-1996 : Feux de jour, unité de commande d’entrée intelligente, relais de vitre électrique, relais de toit ouvrant, relais de dégivrage de lunette arrière, horloge de dégivrage de lunette arrière, interrupteur principal ASCD, relais de maintien ASCD | |
| 8 | 7,5 | 1997-1999 : Relais de dégivrage de lunette arrière, connecteur de liaison de données, SECU, horloge de dégivrage de lunette arrière, feux de jour, ASCD, interrupteur de verrouillage de transmission automatique, relais de vitre électrique, relais de toit ouvrant |
| 10 | 1995-1996 : Tachymètre combiné, feux de recul, interrupteur de position, interrupteur d’inhibiteur | |
| 9 | 10 | Interrupteur de commande à distance des rétroviseurs extérieurs |
| 10 | 15 | Radio, SECU |
| 11 | 7,5 | Interrupteur d’urgence |
| 12 | 10 | 1997-1999 : Électrovanne d’embrayage de convertisseur de couple, électrovanne d’annulation de surcharge, tachymètre combiné, interrupteur de position de stationnement/neutre, interrupteur de feu de recul |
| 7,5 | 1995-1996 : ABS | |
| 13 | 15 | Allume-cigare |
| 14 | 15 | Interrupteur de feu stop |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 15 | 10 | 1997-1999 : Connecteur de liaison de données (GST), interrupteur à clé, audio, éclairage intérieur, éclairage du coffre, compteur kilométrique combiné |
| 10 | 1995-1996 : Interrupteur d’urgence, relais de télécommande multifonction 1, relais de télécommande multifonction 2 | |
| 16 | 10 | 1995-1996 : Capteur d’oxygène chauffé, unité de commande moteur |
| 17 | 15 | Relais de pompe à carburant |
| 18 | 10 | 1997-1999 : Capteur d’oxygène chauffé |
| 7,5 | 1995-1996 : Unité de commande de transmission (TCM) | |
| 19 | 20 | Système d’essuie-glace et de lave-glace avant |
| 20 | 10 | 1997-1999 : Interrupteur d’urgence, relais de télécommande multifonction |
| 7,5 | 1995-1996 : Éclairage du coffre, éclairage intérieur, | |
| 21 | 10 | 1997-1999 : Injecteurs |
| 10 | 1995-1996 : Relais d’alarme antivol, relais de frein, ventilateur de refroidissement, unité de commande moteur | |
| 22 | 10 | Unité de capteur de diagnostic d’airbag |
| 23 | – | – |
| 24 | 7,5 | 1995-1996 : Compteur kilométrique combiné (unité de commande d’entrée intelligente), interrupteur à clé, gong d’avertissement, audio |
| 25 | 10 | 1997-1999 : Électrovanne de commutateur carte/Baro, électrovanne EGRC, relais de ventilateur de refroidissement, relais d’alarme antivol, relais de position de stationnement/neutre, vanne de dérivation pour vanne d’arrêt de vide, électrovanne de commande de calage de soupape d’admission, vanne IACV-AAC, vanne de contrôle de réservoir EVAP |
| 26 | 7,5 | Unité de commande moteur, relais de verrouillage d’embrayage, relais de position de stationnement/neutre, relais d’alarme antivol, feux de jour |
| 27 | – | – |
| 28 | 7,5 | ABS |
| 29 | – | – |
Fusibles dans le compartiment moteur
Le bloc de fusibles est situé près de la batterie.
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 30 | 7,5 | Relais de climatisation |
| 31 | 7,5 | Générateur |
| 32 | – | – |
| 33 | – | – |
| 34 | – | – |
| 35 | 15 | Relais de feux antibrouillard avant |
| 36 | 10 | Interrupteur d’éclairage (phares, feux de bienvenue, SECU, sonnette, feux arrière, unité de commande moteur, feux de plaque d’immatriculation) |
| 37 | – | – |
| 38 | – | – |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 39 | 15 | Phare droit, interrupteur d’éclairage, feux de jour, relais de lampe d’avertissement antivol |
| 40 | 15 | Phare gauche, interrupteur d’éclairage, feux de jour, relais de lampe d’avertissement antivol |
| 41 | 7,5 | Module de commande moteur (ECM), relais ECM |
| 42 | 10 | Relais de klaxon |
| 43 | 7,5 | Relais de klaxon 2 |
| 44 | – | – |
| 45 | – | – |
| E | 30 | Relais de ventilateur de refroidissement |
| F | 25 | Interrupteur automatique (relais de vitre électrique, SECU, relais de toit ouvrant) |
| G | 75 | Générateur, Relais d’accessoires (Fusibles : « 9 », « 13 », « 19 »), Relais d’allumage (Fusibles : « 7 », « 8 », « 11 », « 12 », « 18 », « 28 »), Relais de ventilateur (Fusibles : « 1 », « 2 »), Fusibles : « E », « F », « 30 », « 31 » |
| I | 30 | Allumage |
Autre boîte à fusibles
| Numéro | Ampères [A] | Description |
|---|---|---|
| A | – | – |
| B | – | – |
| C | 30 | ABS |
| D | 30 | ABS |
| Relais de télécommande 2 | ||
Boîte à fusibles
| Numéro | Relais |
|---|---|
| R1 | Relais de télécommande 1 |
| R2 | Climatisation |
| R3 | Verrouillage d’embrayage (transmission manuelle) |
| R4 | 1997-1999 : position de stationnement/neutre |
| 1995-1996 : Inhibiteur | |
| R5 | Relais de ventilateur de refroidissement 1 |
| R6 | Klaxon |
| R7 | Feux antibrouillard avant |
| R8 | Avertissement antivol |
| R9 | Ampoule d’avertissement antivol |
| R10 | Relais de ventilateur de refroidissement 3 |
| R11 | Klaxon 2 |
| R12 | Relais de ventilateur de refroidissement 2 |
Schéma des fusibles et relais – Nissan Sentra
Concerne les véhicules fabriqués entre :
2000, 2001, 2002, 2003, 2004, 2005, 2006.

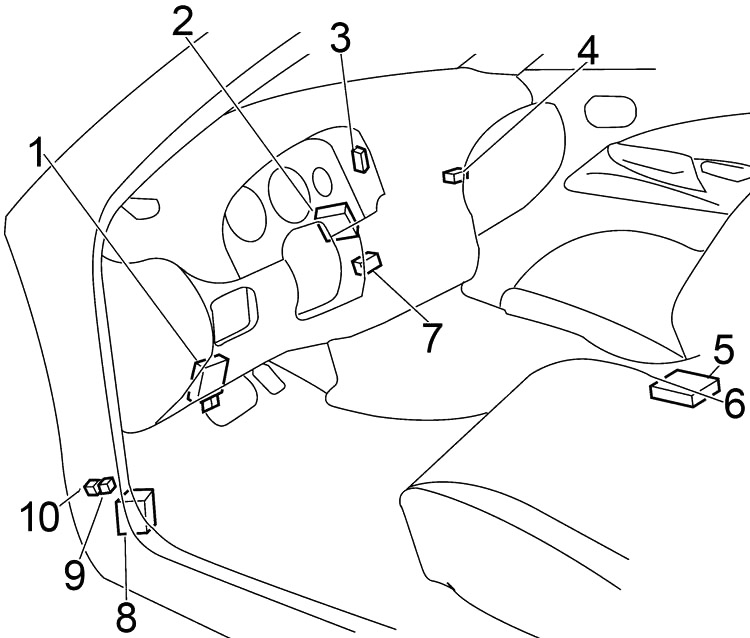

Habitacle
- Boîte à fusibles
- Unité de commande de temps / Unité d’entrée intelligente
- Unité de clignotement

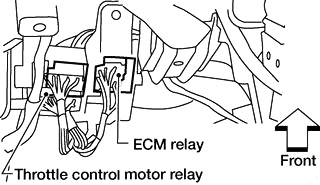

- Relais du module de commande moteur / relais de commande du moteur de papillon :
- Unité de capteur de diagnostic d’airbag
- –
- Unité de commande d’immobilisation
- Unité de commande des feux de jour
- Relais de dégivrage de lunette arrière ;
- Relais de pompe à carburant :

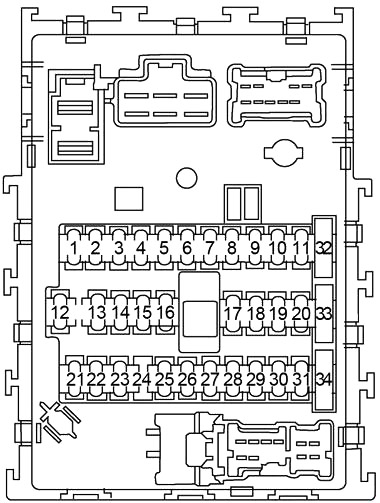

Schéma de la boîte à fusibles du tableau de bord
Le bloc de fusibles est situé derrière la boîte à gants du tableau de bord.

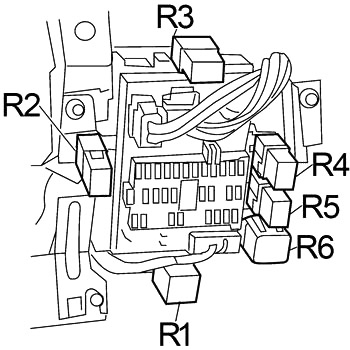

Relais :
Arrière :
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 1 | 10 | Audio, interrupteur de commande à distance des rétroviseurs, relais de prise de courant, unité de commande d’entrée intelligente (SECU), tuner radio satellite (2004-2006), changeur de CD (2005-2006) |
| 2 | 10 | Interrupteur de feu stop, feu stop, feu stop monté en hauteur |
| 3 | 15 | Relais de prise de courant |
| 4 | 20 | Relais de dégivrage de lunette arrière |
| 5 | 15 | Relais d’accès à distance sans clé, interrupteur d’urgence |
| 6 | 10 | Relais d’ouverture du coffre, actionneur d’ouverture du coffre |
| 7 | 20 | Relais de dégivrage de lunette arrière |
| 8 | 15 | Capteur d’oxygène chauffé, capteur de débit d’air |
| 9 | 10 | 2000-2003 : Électrovanne de régulation de ventilation pour réservoir EVAP, vanne de dérivation de la vanne d’arrêt de vide |
| 10 | 10 | Unité de commande des feux de jour, unité de commande de temps, unité de commande d’entrée intelligente (SECU), relais de vitre électrique, interrupteur de toit ouvrant, interrupteur de feu stop (QR), relais de dégivrage de lunette arrière, connecteur de liaison de données, interrupteur de frein ASCD (2002-2006), dispositif A/T (2000-2003), relais d’ouverture du coffre 2 (2000), unité de commande ASCD (2000-2002) |
| 11 | 10 | Module de commande de transmission (TCM), capteur de vitesse, capteur de vitesse de turbine (QR) |
| 12 | 10 | Interrupteur à clé, compteur kilométrique combiné, témoin de sécurité, module de commande de transmission (TCM), connecteur de liaison de données |
| 13 | 10 | Unité de commande de temps, relais de rétroviseur chauffant, éclairage du coffre, éclairage intérieur |
| 14 | 15 | Moteur de ventilateur |
| 15 | 10 | Contrôle de l’air, relais de climatisation (2002-2006), amplificateur de température (2000-2002) |
| 16 | 15 | Moteur de ventilateur |
| 17 | 10 | Injecteur, module de commande moteur, relais de pompe à carburant |
| 18 | 10 | Unité de capteur de diagnostic d’airbag |
| 19 | – | – |
| 20 | 10 | Interrupteur de position de stationnement et neutre (transmission automatique), unité de commande d’immobilisation (QR), relais de verrouillage d’embrayage (transmission manuelle), relais de ventilateur de refroidissement 1, relais de ventilateur de refroidissement 2, relais de ventilateur de refroidissement 3 (QR), relais de moteur de commande de papillon (2000-2002), électrovanne de régulation de volume d’absorption de réservoir EVAP (2000-2003), électrovanne de commande de distribution de soupape d’admission (2000-2002), électrovanne de commande de soupape de turbulence (2000-2001), électrovanne de commande VIAS (2002-2003) |
| 21 | 10 | Unité de commande des feux de jour, ECM (2000-2003) |
| 22 | 15 | Allume-cigare |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 23 | – | – |
| 24 | – | – |
| 25 | 20 | Moteur d’essuie-glace avant, moteur de lave-glace avant, interrupteur d’essuie-glace avant |
| 26 | 10 | Interrupteur d’urgence |
| 27 | – | – |
| 28 | – | – |
| 29 | 15 | Relais de pompe à carburant |
| 30 | 10 | Compteur kilométrique combiné, interrupteur de feu de recul (transmission manuelle), interrupteur de position de stationnement et neutre (transmission automatique) |
| 31 | 10 | Système de prévention du blocage des roues |
| 32 | – | Réserve |
| 33 | – | Réserve |
| 34 | – | Réserve |
| R1 | Interrupteur automatique (unité de commande d’entrée intelligente (SECU), relais de vitre électrique, toit ouvrant) | |
| R2 | Rétroviseur chauffant | |
| R3 | Prise de courant | |
| R4 | Ouverture du coffre | |
| R5 | Alimentation des vitres | |
| R6 | Accès à distance sans clé | |
| R1 | Allumage | |
| R2 | Moteur de ventilateur | |
| R3 | Accessoires | |

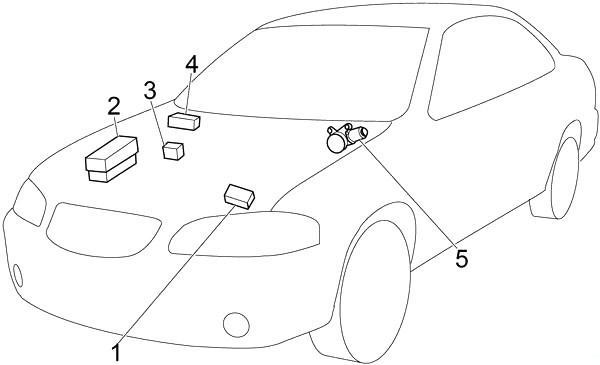

Moteur
- Boîte à fusibles
- Boîte à fusibles relais
- Actionneur et unité de commande ABS
- Unité de commande moteur
- Moteur d’essuie-glace avant
Schéma de la boîte à fusibles dans le compartiment moteur
Le bloc de fusibles est situé près de la batterie. Retirez le couvercle de la boîte à fusibles en appuyant sur le crochet et en soulevant le couvercle.
| Numéro | Ampère [A] | Description |
|---|---|---|
| Numéro | Ampère [A] | Description |
| 32 | 15 | Audio, subwoofer, tuner radio satellite (2004-2006), changeur de CD (2000-2003) |
| 33 | 10 | Générateur, relais de klaxon |
| 34 | 15 | Relais du module de commande moteur |
| 35 | 10 | Relais de signal d’avertissement antivol (2000), relais de témoin d’avertissement antivol |
| 36 | 10 | 2000-2001, 2004-2006 : Module de commande moteur (ECM), relais ECM, unité de commande d’immobilisation |
| 10 | QG (2002-2003) : Module de commande moteur (ECM), relais ECM | |
| 15 | QR (2002-2003) : Module de commande moteur (ECM), relais ECM, unité de commande d’immobilisation | |
| 37 | 10 | Unité de commande d’entrée intelligente (SECU) |
| 38 | 10 | Interrupteur d’éclairage (feux combinés), unité de commande d’entrée intelligente (SECU), unité de commande de temps, feux d’éclairage, éclairage de plaque d’immatriculation |
| 39 | 15 | Phare, interrupteur d’éclairage, unité de commande des feux de jour, relais de témoin d’avertissement antivol |
| 40 | 15 | Phare, interrupteur d’éclairage, unité de commande des feux de jour, relais de témoin d’avertissement antivol |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 41 | 15 | 2002-2006 : Relais du moteur de commande de papillon |
| 42 | 20 | 2002-2006 : Amplificateur audio |
| 43 | 15 | Relais des phares antibrouillard avant |
| A | 100 | QG, SR : Générateur, Relais d’allumage (Fusibles : « 25 », « 26 », « 29, « 30 », « 31 »), Fusibles : « D », « H », « I », « 2 », « 3 », « 4 », « 5 », « 6 », « 7 », « 39 », « 40 », « 41 », « 42 », « 43 » |
| 120 | QR : Générateur, Relais d’allumage (Fusibles : « 25 », « 26 », « 29, « 30 », « 31 »), Fusibles : « D », « H », « I », « 2 », « 3 », « 4 », « 5 », « 6 », « 7 », « 39 », « 40 », « 41 », « 42 », « 43 » | |
| B | 80 | Relais d’accessoires (Fusible « 22 »), Relais d’allumage (Fusibles : « 8 », « 9 », « 10 », « 11 ») Relais de ventilateur (Fusibles « 14 », « 16 »), Fusible « 12 », « 13 » |
| C | 40 | Allumage |
| D | 30 | Interrupteur automatique (unité de commande d’entrée intelligente (SECU), relais de vitre électrique, toit ouvrant) |
| E | – | – |
| F | 40 | Système de prévention du blocage des roues |
| G | 40 | Système de prévention du blocage des roues |
| H | 40 | Relais de ventilateur de refroidissement 1, relais de ventilateur de refroidissement 3 (QR) |
| I | 40 | Relais de ventilateur de refroidissement 1, relais de ventilateur de refroidissement 2 |

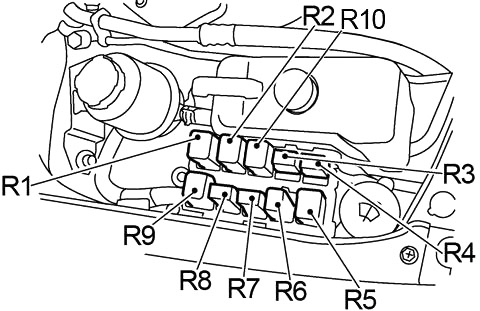

Boîte à fusibles
| Numéro | Relais |
|---|---|
| R1 | Relais de lampe d’avertissement antivol |
| R2 | QR : Relais de ventilateur de refroidissement 3 |
| R3 | Phare avant |
| R4 | Verrouillage d’embrayage (transmission manuelle) |
| R5 | Relais de ventilateur de refroidissement 1 |
| R6 | Klaxon |
| R7 | Climatisation |
| R8 | Position de stationnement et neutre (transmission automatique) |
| R9 | Relais de ventilateur de refroidissement 2 |
| R10 | 2000 : Signal d’avertissement antivol |
Schéma des fusibles et relais – Nissan Sentra
S’applique aux véhicules fabriqués entre :
2007, 2008, 2009, 2010, 2011, 2012.

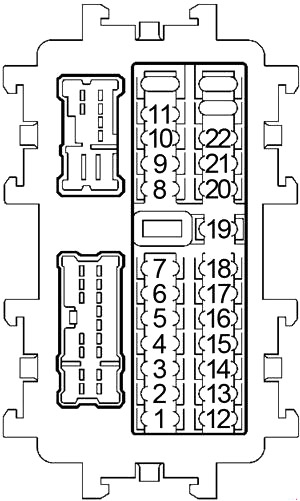

Fusibles du tableau de bord
Le bloc de fusibles est situé derrière la boîte à gants du tableau de bord. Ouvrez le porte-lunettes et tirez-le pour le retirer.

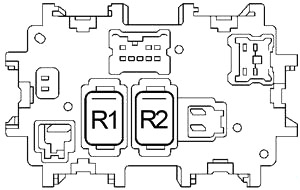

Côté arrière :
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 1 | – | – |
| 2 | – | – |
| 3 | – | – |
| 4 | – | – |
| 5 | 10 | Rétroviseur, feux d’avertissement, gong d’avertissement, témoin CVT |
| 6 | 10 | Combiné d’instruments, système d’ouverture à distance sans clé, projecteur, clignotants et feux d’avertissement, feu antibrouillard avant, feu de stationnement, feu de plaque d’immatriculation, feu arrière, interrupteur combiné, éclairage, système audio, système de feux de jour, téléphone mains libres, protections du véhicule (avertissement de vol), vitre électrique, système de communication audiovisuelle, informations sur le véhicule et système d’interrupteurs intégré, clé intelligente, feux de bienvenue/cartes, feux de bienvenue du coffre |
| 7 | 15 | Fusible précis |
| 8 | 10 | Dégivreur de lunette arrière |
| 9 | 10 | Sonnette d’avertissement, feux de bienvenue/cartes, feux de bienvenue de la salle de bain, feux de bienvenue du coffre, verrouillage de l’alimentation, clé intelligente, ouvre-coffre |
| 10 | 15 | Système de chauffage, climatisation manuelle |
| 11 | 15 | Système de chauffage, climatisation manuelle |
| 12 | 10 | Éclairage, témoin de panne, système de verrouillage de la transmission CVT, direction assistée électronique, clé intelligente, projecteur, clignotants et feux d’avertissement, système d’avertissement de basse pression des pneus, signal d’avertissement, système de feux de jour, téléphone mains libres, protections du véhicule (vol) Avertissement, système d’ouverture à distance sans clé, système antivol Nissan, essuie-glace et pulvérisateur avant, feu antibrouillard avant, toit ouvrant, interrupteur combiné, système de chauffage, climatisation manuelle, feu de stationnement, feu de plaque d’immatriculation, feu arrière, feux de bienvenue/cartes, lumière de seuil de porte, lumière de coffre, informations sur le véhicule et système d’interrupteurs intégré, vitre électrique, dégivreur de lunette arrière, système de communication audiovisuelle, interrupteur de frein ASCD, interrupteur de position de stationnement/neutre, témoin CVT, système de démarrage, siège chauffant |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 13 | 10 | Système de retenue supplémentaire |
| 14 | 10 | Ampoule de rechange, combiné d’instruments, système de clé intelligente, projecteur, clignotants et feux d’avertissement, éclairage, signal d’avertissement, système de feux de jour, système d’avertissement de basse pression des pneus, direction assistée électronique, système de charge, feux d’avertissement, interrupteur de position de stationnement/neutre, indicateur ASCD, témoin CVT, témoin de panne, système antiblocage, interrupteur de contrôle de surcharge, système de retenue supplémentaire, système de communication audiovisuelle |
| 15 | 10 | Essuie-glace et pulvérisateur avant |
| 16 | 15 | QR : capteur de rapport air-carburant, fonction du système d’allumage du carburant, capteur d’oxygène chauffé |
| 17 | 20 | Audio |
| 18 | 15 | Pré-fusible |
| 19 | 10 | Ampoule de stop, combiné d’instruments, éclairage, verrouillage des portes, interrupteur de frein, système de feux de jour, système de clé intelligente, projecteur, système antivol Nissan, clignotants et feux d’avertissement, système de sécurité du véhicule (avertissement de vol), direction assistée électronique, signal d’avertissement, système d’avertissement de basse pression des pneus, témoin CVT, chauffage, climatisation manuelle, feux d’avertissement, système antiblocage, indicateur ASCD, éclairage de confort/cartes, ampoule de seuil de porte, ampoule de coffre, système de communication audiovisuelle, indicateur de panne, ampoule, dégivreur de lunette arrière, interrupteur de frein ASCD |
| 20 | 10 | Système de clé intelligente, système de communication audiovisuelle, informations sur le véhicule et système d’interrupteurs intégré, verrouillage électrique des portes, système d’ouverture à distance sans clé, système antivol Nissan, ouverture du coffre, système de sécurité du véhicule (avertissement de vol), signal d’avertissement, interrupteur combiné, système de feux de jour, feu antibrouillard avant, projecteur, éclairage de confort/cartes, éclairage des toilettes, éclairage du coffre, éclairage, clignotants et feux d’avertissement, feux de stationnement, ampoules de plaque d’immatriculation, ampoules arrière, interrupteur de frein ASCD |
| 21 | 10 | Verrouillage de l’alimentation, gong d’avertissement, système de clé intelligente, système d’ouverture à distance sans clé, éclairage de confort/cartes, ampoule de toilette, ampoule de coffre |
| 22 | 10 | Système mains libres |
| R1 | Accessoires | |
| R2 | Ventilateur | |

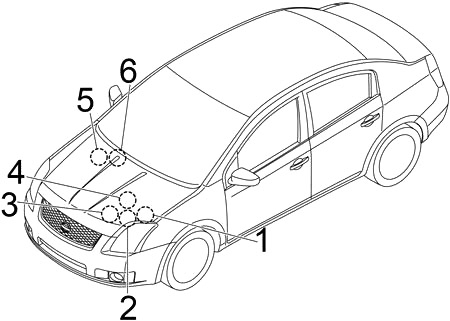

Compartiment moteur
- Fusibles #1
- Fusibles #2
- Module de commande de transmission (TCM)
- Module de commande moteur (ECM)
- Actionneur et unité de commande ABS
- Moteur d’essuie-glace avant
- A – Fusible sur fusible ;
- B – Fusibles n° 1 ;
- C – Fusibles n° 2 / Fusibles de relais.
Schéma des fusibles du compartiment moteur n° 1
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 32 | – | – |
| 33 | – | – |
| 34 | 10 | Projecteur droit, système de feux de jour |
| 35 | 10 | Projecteur gauche, système de feux de jour |
| 36 | 10 | Feu de stationnement, feu de plaque d’immatriculation, feu arrière, éclairage |
| 37 | 10 | Feu de stationnement, feu de plaque d’immatriculation, feu arrière |
| 38 | – | – |
| 39 | 30 | Relais d’essuie-glace avant, relais d’essuie-glace avant supérieur |
| 40 | 15 | Feux de croisement, système de feux de jour |
| 41 | 15 | Feux de croisement, système de feux de jour |
| 42 | 10 | Relais de climatisation |
| 43 | – | – |
| 44 | – | – |
| 45 | – | – |
| 46 | 15 | Relais de dégivreur de lunette arrière |
| 47 | 15 | Relais de dégivreur de lunette arrière |
| 48 | 15 | Relais de pompe à carburant |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 49 | 10 | Module de commande de transmission (alimentation), électrovanne de capteur de pression supplémentaire, témoin CVT, capteur de vitesse principal CVT (capteur de régime) |
| 50 | 10 | Système de prévention du blocage des roues |
| 51 | 10 | Capteur d’oxygène chauffé |
| 52 | 15 | Relais du moteur de commande de papillon |
| 53 | 20 | Relais du module de commande moteur (ECM), système antivol Nissan, module de commande de transmission (alimentation), témoin CVT, alimentation ECM pour alimentation de secours |
| 54 | 10 | Fonction du système d’allumage du carburant, capteur de rapport air-carburant |
| 55 | 10 | Injecteur, fonction du système d’allumage du carburant |
| 56 | 15 | Feu antibrouillard avant |
| R1 | Dégivreur de lunette arrière | |
| R2 | Module de commande moteur (ECM) | |
| R3 | Phare principal | |
| R4 | Feu antibrouillard avant | |
| R5 | Moteur de démarrage | |
| R6 | Ventilateur de refroidissement 2 | |
| R7 | Ventilateur de refroidissement 3 | |
| R8 | Ventilateur de refroidissement 1 | |
| R9 | Allumage | |

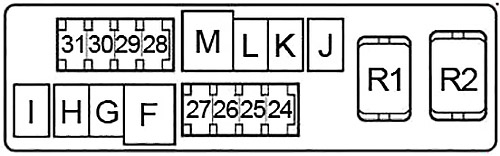

Schéma des fusibles du compartiment moteur n° 2
Retirez le couvercle du fusible en appuyant sur les crochets et en soulevant le couvercle par l’avant.
| Numéro | Ampères [A] | Description |
|---|---|---|
| 24 | – | – |
| 25 | 10 | Klaxon, système d’ouverture à distance sans clé, système de clé intelligente, système de sécurité du véhicule (avertissement antivol) |
| 26 | 10 | Système de charge |
| 27 | 10 | Système d’éclairage de jour |
| 28 | 10 | Dégivreur de lunette arrière |
| 29 | – | – |
| 30 | 20 | Siège chauffant |
| 31 | 20 | Audio, informations sur le véhicule et système d’interrupteurs intégré, système de communication audiovisuelle |
| F | 60 | Direction assistée électronique |
| G | 30 | Système de prévention du blocage des roues |
| H | 30 | Système de prévention du blocage des roues |
| I | – | – |
| J | 50 | Système d’avertissement de basse pression des pneus, toit ouvrant, verrouillage des portes, système d’éclairage de jour, feu antibrouillard avant, clignotants et feux d’avertissement, interrupteur combiné, feu de stationnement, feu de plaque d’immatriculation, feu arrière, signal d’avertissement, éclairage, système d’ouverture à distance sans clé, système de clé intelligente, ouvre-coffre, téléphone mains libres, système de sécurité du véhicule (avertissement antivol), système antivol Nissan, vitre électrique, dégivreur de lunette arrière, feux de bienvenue/cartes, lampe de bienvenue, lampe de coffre, essuie-glace et pulvérisateur avant, informations sur le véhicule et système d’interrupteurs intégré, système de communication audiovisuelle Fusible : « 9 » |
| K | 40 | Ventilateur de refroidissement |
| L | 40 | Ventilateur de refroidissement |
| M | 40 | Système de démarrage, interrupteur d’allumage |
| R1 | Klaxon | |
| R2 | Système d’éclairage de jour 2 | |
Relais
| Numéro | Relais |
|---|---|
| R1 | Klaxon |
| R2 | Système d’éclairage de jour 2 |
| R3 | Ventilateur de refroidissement 5 |
| R4 | Système de feux de jour |
| R5 | Ventilateur de refroidissement 4 |

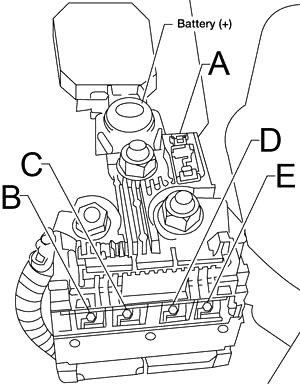

Bloc de fusibles
Situé sur la batterie.
| Numéro | Ampères [A] | Description |
|---|---|---|
| A | 225 | Système de démarrage, système de charge, fusible : « E », « D » |
| B | 80 | Relais d’allumage (fusibles : « 48 », « 49 », « 50 », « 51 », « 54 », « 55 ») |
| C | 100 | Relais du moteur de ventilateur avant (fusibles : « 10 », « 11 »), relais d’accessoires (fusibles : « 5 », « 6 », « 7 »), fusible : « 17 », « 18 », « 19 », « 20 », « 21 », « 22 » |
| D | 60 | Relais des feux antibrouillard avant (fusible : « 56 »), relais des feux de croisement (fusibles : « 40 », « 41 ») Relais du phare droit, relais du phare gauche, relais des feux arrière, fusible : « 39 », « 42 » |
| E | 100 | Fusibles : « 25 », « 26 », « 27 », « 28 », « 30 », « 31 », « F », « G », « H », « J », « K », « L », « M » |
À propos de la Nissan Sentra (1990-2012)
La Nissan Sentra, produite de 1990 à 2012, est une voiture compacte qui a gagné en popularité grâce à sa fiabilité et son fonctionnement économique. Ce modèle offrait diverses motorisations, y compris des moteurs quatre cylindres d’une cylindrée de 1,6 à 2,5 litres, permettant aux conducteurs de choisir entre des variantes économiques et plus puissantes. La Nissan Sentra était connue pour sa conduite confortable et son intérieur pratique, ce qui la rendait idéale pour les trajets urbains et les longs trajets. Au fil des années de production, elle a subi plusieurs modernisations qui ont amélioré son design et son équipement technologique.
Schéma de la boîte à fusibles de la Nissan Sentra
Cette page présente le schéma de la boîte à fusibles pour le modèle Nissan Sentra, essentiel pour l’identification et le remplacement des fusibles. La boîte à fusibles de ce véhicule est généralement située sous le tableau de bord côté conducteur et dans le compartiment moteur. Les diagrammes de cette page indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour le fonctionnement sûr du véhicule, il est donc important de connaître sa disposition et les fonctions de chaque fusible.
