Nissan Teana (J32) (2008-2014) – Boîte à fusibles
Schéma des fusibles et relais – Nissan Teana (J32)
Concerne les véhicules fabriqués entre :
2008, 2009, 2010, 2011, 2012, 2013, 2014.
Schéma de la boîte à fusibles du tableau de bord
Le bloc de fusibles est situé derrière le couvercle du tableau de bord.
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 1 | 15 | Interrupteur de siège avant chauffant (côté conducteur) |
| Interrupteur de siège avant chauffant (côté passager) | ||
| 2 | 10 | Unité de capteur de diagnostic d’airbag |
| 3 | 10 | Interrupteur de frein ASCD Interrupteur de feu stop |
| Moteur de réglage des phares gauches | ||
| Moteur de réglage des phares droits | ||
| Électrovanne de contrôle de montage moteur à commande électronique | ||
| Connecteur de liaison de données | ||
| Affichage de la climatisation | ||
| Capteur d’angle de braquage | ||
| Amplificateur de climatisation automatique. | ||
| Contrôleur de système de direction assistée Contrôle de climatisation | ||
| BCM | ||
| Ioniseur | ||
| Interrupteur de siège avant chauffant (côté conducteur) | ||
| Interrupteur de siège avant chauffant (côté passager) | ||
| Interrupteur de siège avant ventilé (côté conducteur) | ||
| Interrupteur de siège avant ventilé (côté passager) | ||
| Capteur de gaz | ||
| Unité de contrôle de nivellement automatique Unité de pare-soleil arrière | ||
| Contrôleur de siège avant ventilé (côté passager) | ||
| Contrôleur de siège avant ventilé (côté conducteur) | ||
| Contrôleur de ventilation de siège arrière gauche | ||
| Interrupteur de chauffage de siège arrière gauche | ||
| Interrupteur de ventilation de siège arrière gauche | ||
| Contrôleur de ventilation de siège arrière droit | ||
| Interrupteur de siège arrière ventilé droit | ||
| 4 | 10 | Compteur de vitesse combiné |
| Unité de contrôle AV | ||
| Relais de lampe de recul | ||
| Interrupteur de position de stationnement/neutre | ||
| 5 | 10 | Relais d’ouverture du couvercle de réservoir de carburant |
| 6 | 10 | Avertisseur sonore intelligent de clé |
| Connecteur de liaison de données | ||
| Amplificateur de climatisation automatique | ||
| Rétraction de clé | ||
| 7 | 10 | BCM |
| Interrupteur de feu stop | ||
| 8 | – | Non utilisé |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 9 | 10 | Verrouillage de clé |
| Interrupteur d’allumage à bouton-poussoir | ||
| 10 | 10 | BCM |
| Interrupteur de mémoire de siège | ||
| 11 | 10 | TCM |
| TCM | ||
| Ordinateur de kilométrage combiné | ||
| 12 | – | Fusible de rechange |
| 13 | – | Fusible de rechange |
| 14 | – | Non utilisé |
| 15 | 10 | Dégivreur de rétroviseur extérieur (côté conducteur) |
| Dégivreur de rétroviseur extérieur (côté passager) | ||
| Amplificateur de climatisation automatique. | ||
| 16 | – | Non utilisé |
| 17 | 20 | Condensateur |
| 18 | – | Non utilisé |
| 19 | – | Non utilisé |
| 20 | 15 | Pré-fusible |
| 21 | 10 | Unité audio |
| Affichage | ||
| Amplificateur de climatisation automatique. | ||
| BCM | ||
| Interrupteur multifonction | ||
| Affichage audio | ||
| Unité AV | ||
| Lecteur DVD | ||
| Amplificateur Bose | ||
| Unité de contrôle de caméra | ||
| Unité de contrôle Navi | ||
| Interrupteur de commande arrière | ||
| Interrupteur de télécommande des rétroviseurs extérieurs | ||
| 22 | 15 | Pré-fusible |
| 23 | 15 | Relais de ventilateur |
| 24 | 15 | Relais de ventilateur |
| 25 | – | Fusible de rechange |
| 26 | – | Non utilisé |
| R1 | Relais d’allumage | |
| R2 | Relais de dégivrage de la lunette arrière | |
| R3 | Relais d’accessoires | |
| R4 | Relais de ventilateur | |
Fusibles du compartiment moteur

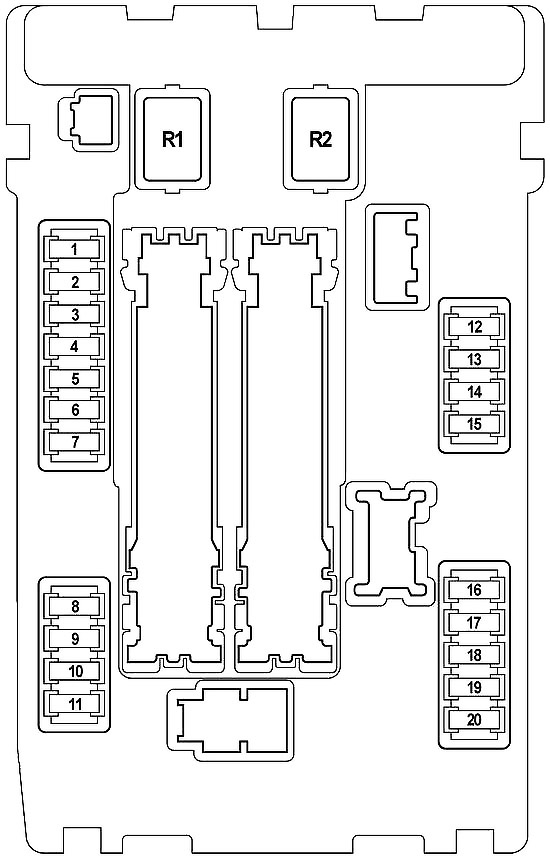

Schéma de la boîte à fusibles n° 1 (IPDM E/R)
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 1 | 15 | Relais de pompe à carburant |
| Capteur de niveau de carburant et pompe à carburant | ||
| Condensateur | ||
| 2 | 10 | Relais de ventilateur de refroidissement-2 |
| Relais de ventilateur de refroidissement-3 | ||
| Interrupteur de position de stationnement/neutre | ||
| 3 | 10 | Capteur de vitesse supplémentaire |
| TCM | ||
| TCM | ||
| Capteur de vitesse principal | ||
| 4 | 10 | Injecteur de carburant n° 1 |
| Injecteur de carburant n° 2 | ||
| Injecteur de carburant n° 3 | ||
| Injecteur de carburant n° 4 | ||
| Injecteur de carburant n° 5 | ||
| Injecteur de carburant n° 6 | ||
| ECM | ||
| 5 | 10 | Capteur d’inclinaison |
| Actionneur ABS et unité électronique (unité de contrôle) | ||
| 6 | 15 | Capteur de rapport air-carburant (A/F) 1 (Banque 1) |
| Capteur de rapport air-carburant (A/F) 1 (Banque 2) | ||
| H02S2 (Banque 1, 2) | ||
| 7 | 10 | Pompe de lave-glace |
| 8 | 10 | Relais de verrouillage de direction |
| Unité de verrouillage de direction | ||
| 9 | 10 | Relais de climatisation |
| Compresseur | ||
| 10 | 15 | Électrovanne de commande Vias 1 |
| Électrovanne de commande Vias 2 | ||
| Électrovanne de commande de distribution de soupapes d’admission (banque 1) | ||
| Électrovanne de commande de distribution de soupapes d’admission (banque 1) | ||
| Condensateur | ||
| Bobine d’allumage n° 1 (avec transistor de puissance) | ||
| Bobine d’allumage n° 2 (avec transistor de puissance) | ||
| Bobine d’allumage n° 3 (avec transistor de puissance) | ||
| Bobine d’allumage n° 4 (avec transistor de puissance) | ||
| Bobine d’allumage n° 5 (avec transistor de puissance) | ||
| Bobine d’allumage n° 6 (avec transistor de puissance) | ||
| ECM | ||
| Capteur de débit massique d’air | ||
| Électrovanne de régulation du volume de l’absorbeur de vapeurs | ||
| 11 | 15 | Relais de moteur de commande de volet |
| ECM | ||
| 12 | 10 | Moteur de réglage des phares gauches |
| Moteur de réglage des phares droits | ||
| Phare avant intégré gauche – Feu de stationnement | ||
| Phare avant intégré droit – Feu de stationnement | ||
| 13 | 10 | Feu arrière intégré droit – Feu arrière |
| Feu arrière intégré gauche – Feu arrière |
| Numéro | Ampères [A] | Description |
|---|---|---|
| Interrupteur de couvercle de pare-soleil arrière (arrière) | ||
| Interrupteur de commande arrière | ||
| Interrupteur de chauffage de siège arrière gauche | ||
| Interrupteur de ventilation de siège arrière gauche | ||
| Interrupteur de chauffage de siège arrière droit | ||
| Interrupteur de ventilation de siège arrière droit | ||
| Éclairage de plaque d’immatriculation gauche | ||
| Éclairage de plaque d’immatriculation droit | ||
| Support de porte arrière de lampe d’ambiance (gauche) | ||
| Interrupteur VDC | ||
| Interrupteur de réglage des phares | ||
| Éclairage de boîte à gants | ||
| Affichage de la climatisation | ||
| Interrupteur d’ouverture du coffre | ||
| Interrupteur combiné (câble spiralé) | ||
| Interrupteur d’urgence | ||
| Unité audio | ||
| Éclairage du dispositif de commande | ||
| Commande de climatisation | ||
| Interrupteur multifonction | ||
| Affichage audio | ||
| Unité de commande AV | ||
| Interrupteur de siège avant chauffant (côté conducteur) | ||
| Interrupteur de siège avant chauffant (côté passager) | ||
| Interrupteur de siège avant chauffant (côté conducteur) | ||
| Interrupteur de siège avant chauffant (côté passager) | ||
| Interrupteur de siège avant ventilé (côté conducteur) | ||
| Interrupteur de siège avant ventilé (côté passager) | ||
| Interrupteur de pare-soleil arrière (avant) | ||
| Lecteur DVD | ||
| Unité de commande de nivellement automatique | ||
| Unité de commande Navi | ||
| Éclairage de carte | ||
| Interrupteur de télécommande des rétroviseurs extérieurs | ||
| Support de porte avant de lampe d’ambiance (côté passager) | ||
| Support de porte arrière de lampe d’ambiance (droite) | ||
| 14 | 10 | Phare gauche haut |
| 15 | 10 | Phare droit haut |
| 16 | 15 | Phare avant intégré gauche – Phare LO (gauche) |
| 17 | 15 | Phare avant intégré droit – Phare LO (droit) |
| 18 | 15 | Relais de phares antibrouillard avant |
| Phare antibrouillard avant gauche | ||
| Phare antibrouillard avant droit | ||
| 19 | – | Non utilisé |
| 20 | 30 | Relais d’essuie-glace avant |
| Relais d’essuie-glace avant à grande vitesse | ||
| Moteur d’essuie-glace avant | ||
| R1 | Relais de ventilateur de refroidissement-1 | |
| R2 | Relais de commande du moteur de démarrage | |

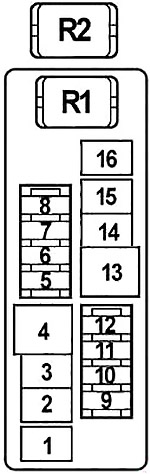

Schéma de la boîte à fusibles n° 2
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 1 | 40 | Moteur de ventilateur de refroidissement-1 |
| 2 | 40 | IPDM E/R |
| Fusible : 1,2,3,4 (fusibles du tableau de bord) | ||
| Relais d’allumage | ||
| Bloc de fusibles | ||
| 3 | 40 | Relais de ventilateur de refroidissement-2 |
| Relais de ventilateur de refroidissement-3 | ||
| 4 | 40 | Relais de gicleurs de phares |
| Pompe de gicleurs de phares | ||
| 5 | 15 | Contrôleur de ventilation de siège arrière côté gauche |
| Contrôleur de ventilation de siège arrière côté droit | ||
| 6 | 15 | Relais de klaxon |
| Klaxon | ||
| 7 | 10 | Alternateur |
| Relais de klaxon d’avertissement antivol | ||
| 8 | 15 | Contrôleur de siège avant ventilé (côté conducteur) |
| Contrôleur de siège avant ventilé (côté passager) |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 9 | – | Non utilisé |
| 10 | 15 | Amplificateur Bose |
| 11 | 15 | Amplificateur Bose |
| 12 | 15 | Unité audio |
| Affichage | ||
| Affichage audio | ||
| Unité de commande AV | ||
| Lecteur DVD | ||
| Unité de commande de caméra | ||
| Unité de commande Navi | ||
| 13 | 40 | BCM |
| Circuit de freinage | ||
| 14 | 40 | ABS |
| 15 | 30 | ABS |
| 16 | 50 | VDC |
| R1 | Relais de klaxon | |
| R2 | Relais de moteur de ventilateur de refroidissement | |
Bloc de fusibles sur la borne positive de la batterie
| Numéro | Ampères [A] | Description |
|---|---|---|
| A | 250 | Moteur de démarrage |
| Alternateur | ||
| Fusible : B, C | ||
| B | 100 | Boîte à fusibles du compartiment moteur (n° 2) |
| C | 60 | Relais de phares antibrouillard avant |
| Relais de phares de niveau élevé | ||
| Relais de phares de niveau bas | ||
| Relais de feu arrière | ||
| Fusible : 18, 20 (boîte à fusibles du compartiment moteur (n° 1)) | ||
| D | 100 | Relais de ventilateur |
| Relais de dégivrage de la lunette arrière | ||
| Fusible : 5, 6, 7, 9, 10, 11 (fusibles du tableau de bord) | ||
| E | 80 | Relais d’allumage |
| Fusible : 8, 9, 10, 11 (boîte à fusibles du compartiment moteur (n° 1)) |
