Nissan Almera Tino (V10) – boîte à fusibles
Schéma des fusibles et relais – Nissan Almera Tino (V10)
Concerne les véhicules fabriqués entre :
1999, 2000, 2001, 2002, 2003, 2004, 2005 et 2006.

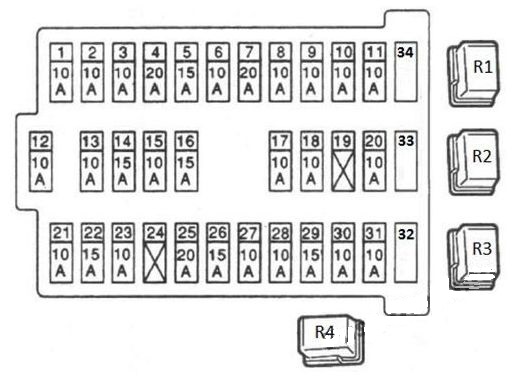

Habitacle
Situé dans le tableau de bord derrière le couvercle de protection. Au dos se trouve la description actuelle de l’affectation des fusibles.
Description
Disjoncteurs
- Rétroviseurs 10A
- Feux stop 10A
- À 15A
- 7,5A Pour l’électricité supplémentaire
- 15A Alarme et clignotants
- 10A Pour l’électricité supplémentaire
- 20A Lunette arrière chauffante
- Sonde à oxygène 10A
- 10A Accessoires d’alimentation supplémentaires
- 10A Pack électrique
- 10A Contrôleur de transmission automatique
- 10A ECU (c’est-à-dire contrôle de tous les clignotants, de l’éclairage et de l’alimentation principale du tableau de bord, éclairage du panneau où se trouve le chauffage)
- 10A Lumière intérieure
- 15A Moteur de ventilateur intérieur (chauffage / climatisation)
- Climatisation 10A
- 15A Moteur de ventilateur intérieur (chauffage / climatisation)
- 10A Système d’injection de carburant
- Airbag 10A
- 20A Accessoires d’alimentation supplémentaires
- Contrôleur moteur 10A
- 10A Signal de démarrage
- Allume-cigare 15A
- Non utilisé
- 20A Accessoires d’alimentation supplémentaires
- 20A Essuie-glace avant
- 7,5A Pour l’électricité supplémentaire
- 15A Lave-glace avant et/ou arrière (sur le commutateur de colonne de direction)
- 15A Lave-glace arrière
- 15A Pompe à essence
- 10A Tachymètre, compte-tours, thermomètres et niveau de carburant
- 10A ABS
- Réserve 10A
- Réserve 15A
- Réserve 20A
Relais avant
- R1 Relais de phares
- R2 Relais de commande de volet
- R3 Relais de lève-vitre électrique
- Relais de feu de brouillard arrière R4

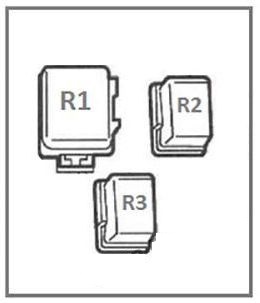

Relais latéraux
- Relais d’allumage R1
- R2 Relais de moteur de ventilateur
- R3 Relais pour équipements supplémentaires (accessoires électriques)
Compartiment moteur
Boîte à fusibles
Situé à côté de la batterie.
Essence
Description
- Générateur 100A (charge de la batterie)
- Vitres électriques 40A
- Avec interrupteur de ventilateur de refroidissement 40A
- D 40A régulateur de ventilateurs de refroidissement
- E 30A pour moteurs diesel
- F 60A pour moteurs diesel
- G 80A pour moteurs diesel
- H Alimentation principale 80A, circuit de masse
- I 50A ABS
- J 30A pour interrupteur d’allumage de batterie
- K 30A ABS/ESP
- Moteur ESP L 30A
- Lave-phares M 30A
- 32 20A Lave-glace arrière
- 33 15A Feux de brouillard
- 34 15A Actionneur électrique et relais pour volet électrique
- 35 15A Phares, feux de jour
- 36 15A Phares, feux de jour
- 37 10A Feu de brouillard arrière
- 38 10A Dimensions, éclairage de plaque d’immatriculation
- 39 10A Klaxon, charge de la batterie (courant d’excitation pour le générateur de la batterie)
- 40 15A Audio, navigation, écran LCD
- 41 10A Système de gestion moteur
- 42 10A Bobine d’allumage
- 43 10A USR
- 44 20A ECU moteur

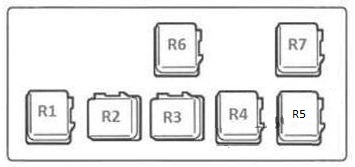

Boîte à fusibles de relais
Situé sur le côté droit, à côté du réservoir de liquide de lave-glace.
Description
- R1 3ème relais de ventilateur de radiateur (25221E)
- R2 Avant tumanki PTF (25224QA)
- R3 Relais de climatisation E6 (25224D)
- Relais de klaxon R4 (25620)
- R5 Relais de ventilateur de radiateur (25224J)
- R6 Phares, lumières (25224A)
- Démarrage R7 (25224G)
