Nissan 350Z (2003-2008) – boîte à fusibles
Schéma des fusibles et relais – Nissan 350Z
Concerne les véhicules fabriqués entre :
2003, 2004, 2005, 2006, 2007, 2008.
Le fusible n° 7 de la boîte à fusibles de la Nissan 350Z est responsable de l’allume-cigare (prises de courant).

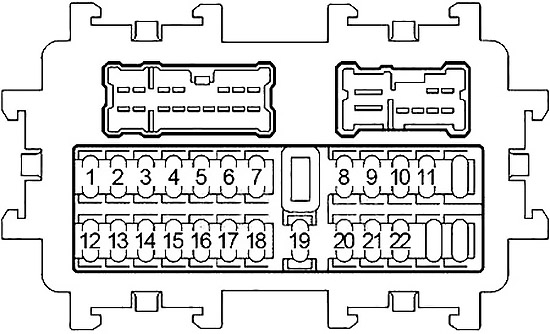

Boîte à fusibles du tableau de bord
La boîte à fusibles est située derrière le couvercle sous le tableau de bord.
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 1 | 10 | Fonction du système d’injection de carburant, injecteur, mécanisme d’ouverture du hayon, système antivol Nissan, vitre électrique, dégivrage de la lunette arrière, phare, système de feux de jour, système de contrôle d’orientation des phares, clignotants et feux de détresse, interrupteur combiné, feu de stationnement, feu de plaque d’immatriculation, feu arrière, feu de brouillard arrière, éclairage intérieur, avertisseur sonore, essuie-glace et lave-glace avant, essuie-glace et lave-glace arrière, lave-phares |
| 2 | – | Non utilisé |
| 3 | – | Non utilisé |
| 4 | – | Non utilisé |
| 5 | 15 | Non utilisé |
| 6 | 10 | Rétroviseur, mécanisme d’ouverture du hayon, système d’alarme antivol, système de navigation, rétroviseur de porte électrique, phare, système de feux de jour, système de contrôle d’orientation des phares, clignotants et feux de détresse, interrupteur combiné, feu de stationnement, feu de plaque d’immatriculation, feu arrière, feu de brouillard arrière, éclairage, combiné d’instruments, lave-phares, audio, antenne, téléphone |
| 7 | 15 | Alimentation |
| 8 | 10 | Rétroviseurs extérieurs chauffants |
| 9 | 10 | Siège électrique |
| 10 | 15 | Moteur de ventilateur, climatisation, triple jauge, combiné d’instruments |
| 11 | 15 | Moteur de ventilateur, climatisation, triple jauge, combiné d’instruments |
| 12 | 10 | Interrupteur de frein du régulateur de vitesse (ASCD), système de contrôle ESP/TCS/ABS, verrouillage de l’alimentation, système d’ouverture de véhicule à distance sans clé, dégivrage de la lunette arrière, siège chauffant, climatisation, système de contrôle d’orientation des phares, clignotants et feux de détresse, éclairage, triple jauge, combiné d’instruments, feux de détresse, avertisseur sonore, relais de dégivrage de la lunette arrière |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 13 | 10 | Système de retenue supplémentaire |
| 14 | 10 | Combiné d’instruments, feux de détresse, indicateur de régulateur de vitesse automatique (ASCD), connecteurs MIL et interface de données, système de contrôle ESP/TCS/ABS, système de retenue supplémentaire, système de charge, phare, clignotant et feu de détresse, système de feux de jour, éclairage, feu de brouillard arrière, triple jauge, avertisseur sonore |
| 15 | 15 | Sonde à oxygène chauffée |
| 16 | – | Non utilisé |
| 17 | 15 | Audio |
| 18 | 10 | Éclairage intérieur, éclairage, système d’avertissement de basse pression des pneus, verrouillage électrique des portes, mécanisme d’ouverture du couvercle de réservoir de carburant, système d’ouverture de véhicule à distance sans clé, ouverture du coffre, système de sécurité du véhicule, vitre électrique, système antivol Nissan, dégivrage de la lunette arrière, siège électrique, phare, système de feux de jour, clignotant et feu de détresse, interrupteur combiné, feu de stationnement, feu de plaque d’immatriculation, feu arrière, avertisseur sonore, essuie-glace et lave-glace avant, essuie-glace et lave-glace arrière, téléphone |
| 19 | 10 | Système de contrôle ESP/TCS/ABS, verrouillage électrique des portes, système d’alarme antivol, système d’ouverture de véhicule à distance sans clé, système antivol Nissan, dégivrage de la lunette arrière, climatisation, clignotants et feux de détresse, éclairage, triple jauge, combiné d’instruments, feux de détresse, avertisseur sonore, téléphone |
| 20 | 10 | Feu stop, interrupteur de frein, interrupteur de régulateur de vitesse automatique (ASCD), interrupteur de frein, système de contrôle ESP/TCS/ABS |
| 21 | 10 | Éclairage intérieur, éclairage, lampe de coffre, indicateur de régulateur de vitesse automatique (ASCD), connecteurs MIL et interface de données, système de contrôle ESP/TCS/ABS, verrouillage de l’alimentation, système de navigation, système d’alarme antivol, phare, système de feux de jour, clignotant et feu de détresse, feu de brouillard arrière, triple jauge, combiné d’instruments, feux de détresse, avertisseur sonore |
| 22 | 10 | Ouverture du couvercle de réservoir de carburant, ouverture du coffre |

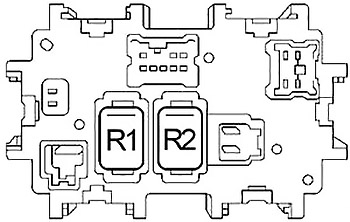

| Relais | ||
| R1 | Ventilateur | |
| R2 | Accessoires |
Panneaux de fusibles dans le compartiment moteur

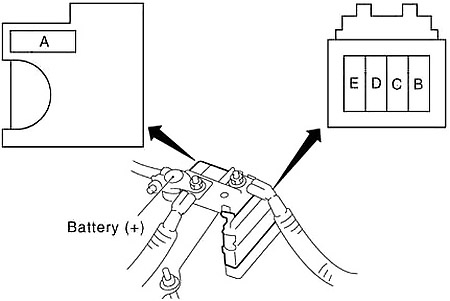

Sous le couvercle en plastique côté passager se trouvent trois panneaux de fusibles – le bloc de fusibles principal (fusibles principaux) est situé sur la borne positive de la batterie et deux panneaux de fusibles sont situés à côté de la batterie. Pour accéder au bloc de fusibles n° 1, il est nécessaire de retirer toutes les pièces en plastique.
Bloc de fusibles
| Numéro | Ampères [A] | Description |
|---|---|---|
| A | 120 / 140 | Générateur, fusibles B, C |
| b | 100 | Fusibles 33, 34, 35, 36, 37, 38, F, G, H, I, J, K, L, M |
| C | 80 | Relais de phares (fusibles 72, 74), relais de feux de croisement (fusibles 76, 86), fusibles 71, 73, 75, 87 |
| D | 60 | Relais d’accessoires (fusibles 6, 7), relais de ventilateur (fusibles 10, 11), fusibles 17, 19, 20, 21, 22 |
| E | 80 | Relais d’allumage (relais de climatisation, fusibles 81, 82, 83, 84, 85, 89), fusibles 77, 78, 79, 80 |

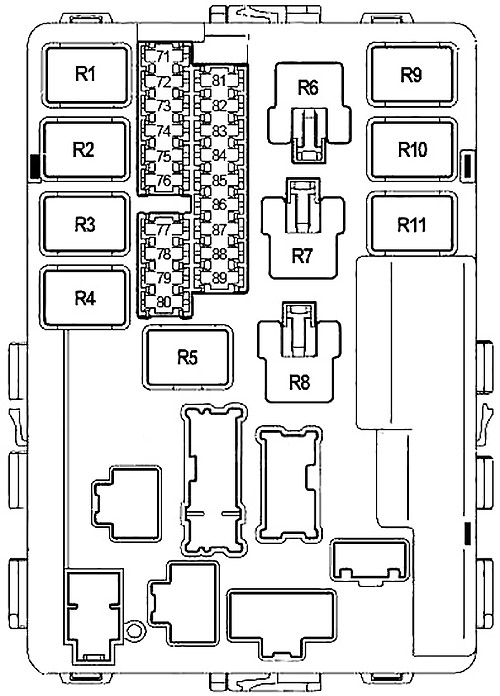

Schéma de la boîte à fusibles n° 1
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 71 | 10 | Relais de feu arrière (feu de stationnement, feu de plaque d’immatriculation, feu arrière, éclairage, système de contrôle d’orientation des phares) |
| 72 | 10 | Phare, feux de jour |
| 73 | 30 | Relais d’essuie-glace avant |
| 74 | 10 | Phare, feux de jour |
| 75 | 20 | Relais de dégivrage de la lunette arrière |
| 76 | 15 | Feu de croisement |
| 77 | 15 | Relais du module de commande moteur |
| 78 | 15 | IPDM E/R |
| 79 | 10 | Relais de climatisation |
| 80 | 20 | Relais de dégivrage de la lunette arrière |
| 81 | 15 | Relais de pompe à carburant |
| 82 | 10 | Système de contrôle ESP/TCS/ABS |
| 83 | 10 | Lampe de recul, système d’alarme antivol |
| 84 | 10 | Essuie-glace et lave-glace avant, essuie-glace et lave-glace arrière |
| 85 | 15 | Sonde à oxygène chauffée, fonction du système d’injection de carburant, capteur de rapport air/carburant |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 86 | 15 | Phare |
| 87 | 15 | Unité de commande moteur pour la vanne de cylindre |
| 88 | 15 | Non utilisé |
| 89 | 10 | Système de démarrage, connecteurs MIL et interface de données |
| Relais | ||
| R1 | Module de commande moteur | |
| R2 | Phare | |
| R3 | Phare | |
| R4 | Démarrage | |
| R5 | Allumage | |
| R6 | Ventilateur de refroidissement (n° 3) | |
| R7 | Ventilateur de refroidissement (n° 1) | |
| R8 | Ventilateur de refroidissement (n° 2) | |
| R9 | Moteur de commande de la vanne de cylindre | |
| R10 | Pompe à carburant | |
| R11 | Phare antibrouillard avant |

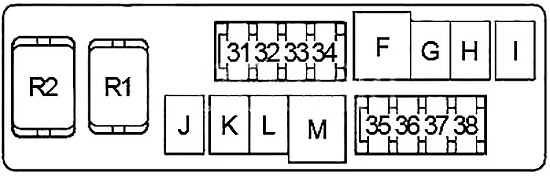

Schéma de la boîte à fusibles n° 2
| Numéro | Ampère [A] | Description |
|---|---|---|
| Numéro | Ampère [A] | Description |
| 31 | – | Non utilisé |
| 32 | 10 | Circuit d’alimentation principale et de masse |
| 33 | 10 | Système de feux de jour, feu de stationnement, feu de plaque d’immatriculation, feu arrière |
| 34 | 15 | Alimentation ECM pour alimentation de secours, connecteurs MIL et interface de données, système antivol Nissan |
| 35 | 15 | Klaxon |
| 36 | 10 | Système de charge |
| 37 | 15 | Audio |
| 38 | 10 | Siège chauffant |
| F | 40 | Vitre électrique, verrouillage électrique des portes, mécanisme d’ouverture du hayon, verrouillage à distance sans clé, système d’alarme antivol, dégivrage de la lunette arrière, siège électrique, phare, système de contrôle d’orientation des phares, système de feux de jour, clignotants et feux de détresse, interrupteur combiné, feu de stationnement, feu de plaque d’immatriculation, feu arrière, feu de brouillard arrière, éclairage, éclairage intérieur, avertisseur sonore, essuie-glace et lave-glace avant, essuie-glace et lave-glace arrière, lave-phares |
| Numéro | Ampères [A] | Description |
|---|---|---|
| g | 40 | Lave-phares / interrupteur de circuit (partie supérieure souple) |
| h | 40 | Commande du ventilateur de refroidissement |
| i | 40 | Commande du ventilateur de refroidissement |
| J | 50 | Système de contrôle ESP/TCS/ABS |
| K | 30 | Système de contrôle ESP/TCS/ABS |
| L | 30 | Système de contrôle ESP/TCS/ABS |
| m | 40 | Clé de démarrage |
| Relais | ||
| R1 | Klaxon | |
| R2 | Verrouillage de déplacement de la lampe de recul |
À propos de la Nissan 350Z (2003-2008)
La Nissan 350Z, produite de 2003 à 2008, est un coupé sportif qui a gagné en popularité grâce à son design dynamique et ses moteurs puissants. Ce modèle est équipé d’un moteur V6 de 3,5 litres, offrant des performances impressionnantes et une agilité sur la route. La Nissan 350Z offre un excellent équilibre entre performances sportives et utilisation quotidienne, ce qui en fait un choix populaire parmi les amateurs de voitures de sport. L’intérieur est conçu en mettant l’accent sur le conducteur, avec des sièges confortables et des commandes intuitives, contribuant à l’expérience de conduite globale.
Schéma de la boîte à fusibles de la Nissan 350Z
Cette page présente le schéma de la boîte à fusibles de la Nissan 350Z, essentiel pour l’entretien et les réparations appropriés du véhicule. Sur ce modèle, la boîte à fusibles est située à l’intérieur du véhicule, généralement sous le tableau de bord côté conducteur, et également dans le compartiment moteur. Les schémas de cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour la sécurité et la fiabilité du véhicule, il est donc important d’avoir une compréhension précise de sa disposition et de sa fonction.
