Nissan X-Trail T30 (2001-2007) – Boîte à fusibles

Nissan X-Trail T30 – schéma des fusibles

Année de production : 2001, 2002, 2003, 2004, 2005, 2006 et 2007.



Habitacle

Situé dans la partie inférieure du tableau de bord. Ouvrez le couvercle de protection pour y accéder.



Description (type 1)

1	10A Pompe à carburant
2	10A Clignotants
3	10A Unité de commande moteur
4	10A Système audio, système de navigation
5	Connecteur de diagnostic 10A, unité de commande de transmission, verrouillage centralisé, système antivol, lève-vitres électriques, lunette arrière chauffante, éclairage intérieur, toit ouvrant, feux de détresse et clignotants, système de navigation
6	20A Essuie-glace et lave-glace avant
7	10A Unité de commande moteur, unité de commande des feux de jour
8	10A ABS/ESP, système de contrôle de traction 4WD
9	10A SRS
10	15A Pompe à carburant, unité de commande moteur
11	10A Unité de commande moteur, unité de commande de transmission, ABS/ESP, système de contrôle de traction 4WD, SRS, tableau de bord, lave-phares / buses
12	10A Unité de commande de transmission, feux de recul, système de navigation
13	10A Unité de commande moteur
14	10A Sièges chauffants

15	10A Climatisation/chauffage
16	10A Essuie-glace et lave-glace arrière
17	15A Allume-cigare, connecteur d’alimentation auxiliaire
18	Allume-cigare 10A, connecteur d’alimentation auxiliaire
19	15A Climatisation/chauffage
20	10A Alimentation des rétroviseurs
21	Non utilisé
22	15A Interrupteur de feux stop, unité de commande de transmission, ABS, système de contrôle de traction 4WD
23	Allume-cigare 15A, connecteur d’alimentation des accessoires
24	15A Climatisation/chauffage
25	20A Unité de commande moteur, lunette arrière chauffante
26	10A Éclairage intérieur
27	10A Lunette arrière chauffante
28	10A Unité de commande moteur, unité de commande de transmission, verrouillage centralisé, système antivol, lunette arrière chauffante, éclairage intérieur, toit ouvrant, feux de détresse et clignotants
S	Fusibles de rechange

Description (type 2)

1. Siège chauffant – sièges chauffants
2. Clignotant – clignotant
3. Injecteur – injecteurs moteur QR, ECM
4. AUDIO – système audio (avec possibilité de commutation d’alimentation)
5. Composants électroniques – connecteur de diagnostic, verrouillage du levier de vitesse de la transmission automatique X-Trail, relais de commande de fenêtre, bloc TIME CONTROL (commande de verrouillage centralisé, toit ouvrant, temporisation de l’éclairage intérieur, chauffage de la lunette arrière, etc.)
6. FR WIPER – Essuie-glace et lave-glace avant
7. Signal de démarrage – Signal de démarrage, feux de jour et YD ECU (jusqu’à présent) et moteurs Nissan QR jusqu’en août 2003.
8. 4 WD ABS – Possibilité de connecter l’alimentation à l’unité de commande ABS, ESP, 4WD.
9. AIR BAG – airbag
10. Pompe à carburant – pompe à carburant (moteur QR), pompe de transfert de carburant (moteur diesel YD)
11. Tableau de bord, relais de temporisation du lave-phares
12. Feu de recul, système de gestion de la transmission automatique
13. Contrôle moteur – sondes lambda chauffées, relais de ventilateur, relais de blocage de démarrage (X-Trail avec transmission automatique)
14. Réserve
15. AIR CON – Climatisation, relais et embrayage pour l’activation du compresseur de climatisation
16. RR WIPER – Produit pour lave-glace arrière
17. Allume-cigare – allume-cigare
18. Allume-cigare CIG – Relais d’allume-cigare
19. Moteur de ventilateur
20. Rétroviseurs électriques
21. Réserve
22. Feu de freinage, signal de contrôle de freinage pour ABS, ESP, unité de commande moteur
23. Bloc d’alimentation pressé — Prises électriques (dans la boîte à gants du conducteur et dans le coffre)
24. Moteur de ventilateur – Moteur de ventilateur pour chauffage intérieur
25. Chauffage de la lunette arrière
26. Éclairage intérieur, y compris le coffre, les liseuses et l’éclairage des portes
27. Rétroviseurs chauffants
28. Composants électroniques – Alimentation fixe du tableau de bord, minuterie, horloge, climatisation, télécommande de porte

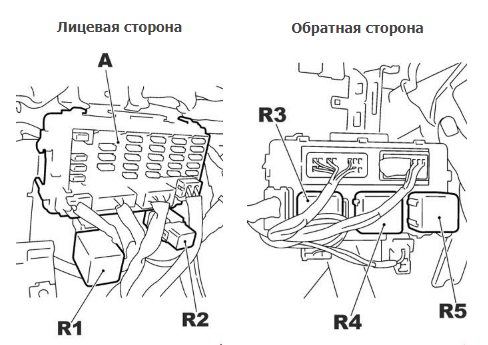

Relais

Description

• R1 – relais PTC
• R2 – Relais de lève-vitre électrique
• R3 – Relais d’allumage
• R4 – Relais de ventilateur de chauffage
• R5 – Relais auxiliaire

De plus, certains relais peuvent être situés dans le montant avant, aux pieds du conducteur (R1 – lunette arrière/rétroviseurs chauffants, R2 – Relais de pompe à carburant)

Compartiment moteur

Disposition

1. Boîte à fusibles (près de la batterie)
2. Relais de bougies de préchauffage
3. Boîte à fusibles ESP (véhicules avec volant à droite)
4. Boîte à fusibles ESP (véhicules avec volant à gauche)
5. Blocs de relais (principal et auxiliaire)

Boîte à fusibles

1

2

Description

A	100 / 120A Alternateur, boîte à fusibles dans le compartiment moteur (fusibles : n° B à G, 39 à 43)
b	40A Verrouillage centralisé, commande de vitres, toit ouvrant, sièges électriques
C	Ventilateur de refroidissement 40A
D	Ventilateur de refroidissement 40A
E	30A Lave-phares et essuie-phares
F	Bougies de préchauffage 60A
G	80A Boîte à fusibles dans l’habitacle
H	80A Système de climatisation/chauffage, boîte à fusibles habitacle (fusibles : n° 18, 20, 23)
I	50A Programme de stabilité du véhicule (ESP)
J	30A Clé de contact
K	40A ABS
L	30/40A ABS, ESP (30A avec ESP, 40A sans ESP)
M	–

31	10A Feux extérieurs, lave-phares et essuie-phares, feux de détresse et clignotants
32	15A Système audio, système de navigation, téléphone
33	10A Unité de commande moteur, système antivol
34	Générateur 10A, système antivol
35	15A Clignotants
36	10A Feu antibrouillard arrière
37	10A ABS, système de contrôle de traction (4WD)
38	–
39	15A Unité de commande moteur
40	15A Unité de commande moteur, feux extérieurs
41	15A Feux extérieurs, feux de brouillard
42	15A Feux de brouillard
43	20A Unité de commande moteur, système antivol

Boîte à fusibles

Description

• R1 Relais de lampe
• R2 Relais feux de jour, gauche (avec feux de jour)
• R3 Relais feux de jour, droit (avec feux de jour)
• Relais feu antibrouillard arrière R4
• R5 Relais feux antibrouillard avant
• R6 Relais de blocage de démarrage (« P » / « N »)
• Relais R7 A/C
• Relais klaxon R8
• R9 Relais ventilateur de refroidissement 1
• R10 Relais de contrôle du papillon
• R11 Relais ventilateur de refroidissement 3
• Relais R12 4WD
• R13 Relais ventilateur de refroidissement 2
• R14 Relais lave-phares

Dans certains modèles, à la place du relais n° 14, il y a des fusibles : 10A – feu antibrouillard arrière, 15A – lunette arrière chauffante (zone d’essuie-glace), 15A – unité de commande moteur et 20A – unité de commande des phares au xénon.
