Nissan Navara D40 (2004-2015) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles du Nissan Navara D40 (2004-2015), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et l’affectation de chaque fusible (disposition des fusibles).
Schéma des fusibles et relais – Nissan Navara D40
Concerne les véhicules fabriqués entre :
2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.

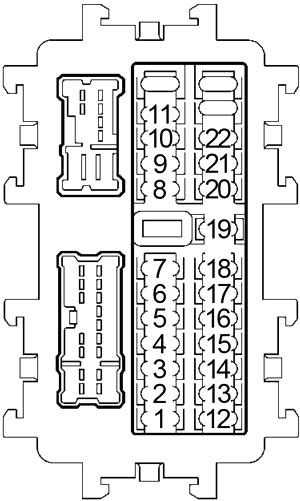

Boîte à fusibles dans l’habitacle
Le panneau de fusibles est situé derrière le couvercle de la boîte à gants. Ouvrez la boîte à gants et tirez sur le couvercle de la boîte à fusibles pour le retirer.

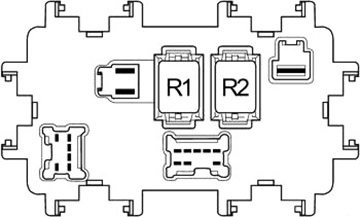

Côté arrière
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 1 | 10 | BCM (module de commande de carrosserie), ECM (module de commande moteur) |
| 2 | – | – |
| 3 | 10 | Unité de commande de différentiel, interrupteur de mode de verrouillage de différentiel |
| 4 | 10 | Audio, BCM (module de commande de carrosserie), tuner radio satellite |
| 5 | 20 | 2010-2014 : Prise de courant |
| 15 | 2004-2009 : Prise de courant de la console | |
| 6 | 10 | Interrupteur de commande à distance des rétroviseurs extérieurs |
| 7 | 15 | 2004-2009 : Prise de courant avant supérieure |
| 8 | 10 | Commande d’air avant, relais de moteur de ventilateur avant |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 12 | 10 | Interrupteur de frein ASCD, relais de siège chauffant, connecteur de liaison de données, interrupteur de feu stop, système sonar, système de contrôle automatique de la transmission, audio |
| 13 | 10 | Unité de capteur de diagnostic d’airbag, unité de commande du système de classification des passagers |
| 14 | 10 | Compteur combiné, rétroviseur anti-éblouissement automatique |
| 15 | 10 | Interrupteur combiné |
| 16 | 10 | Relais de siège chauffant |
| 17 | 15 | Amplificateur audio, tuner radio satellite |
| 18 | 10 | BCM (module de commande de carrosserie), relais de feux de chargement, éclairage de pièce/carte avant, éclairage de serrure de contact, éclairage de pièce de 2e rangée, système de contrôle de freinage, quatre roues motrices |
| 19 | 10 | Rétroviseur anti-éblouissement automatique, compteur combiné, connecteur de liaison de données, unité de commande de verrouillage de différentiel, commande d’air avant, système de surveillance de la pression des pneus |
| 20 | 10 | Relais de feu stop, interrupteur de feu stop |
| 21 | 10 | Capteur d’angle de braquage, unité de commande de transmission, BCM (module de commande de carrosserie), éclairage intérieur de pièce, système de verrouillage électrique, NVIS, système de sécurité du véhicule |
| 22 | 10 | Unité de transmission automatique |
| R1 | – | |
| R2 | Accessoires | |
Boîte à fusibles du compartiment moteur №1
Retirez le couvercle de la boîte à fusibles en appuyant sur le crochet et en soulevant le couvercle.

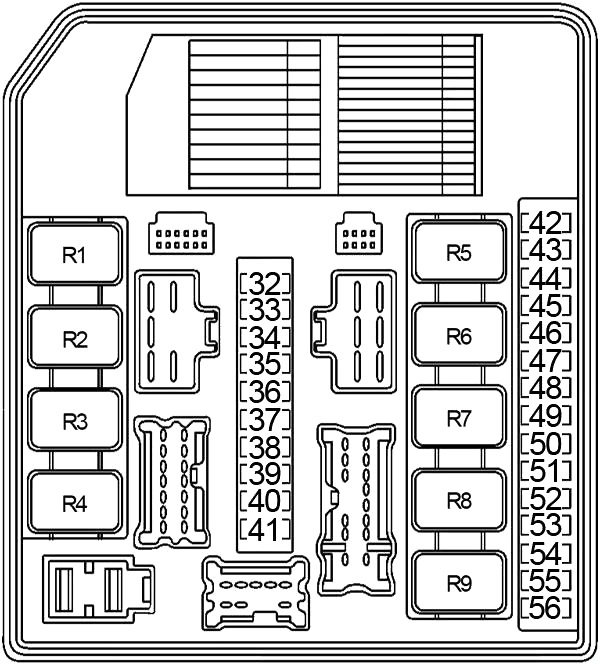

Schéma 2004-2010
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 32 | 10 | Relais de remorque 2 |
| 33 | – | – |
| 34 | 10 | Phare droit (haut) |
| 35 | 10 | Phare gauche (haut) |
| 36 | 10 | Feux combinés avant |
| 37 | 10 | Feux combinés arrière, feux de plaque d’immatriculation, éclairage des interrupteurs, relais de remorque 1 |
| 38 | 10 | Relais de feu de recul (transmission automatique), relais de remorque 2 |
| 39 | 30 | Relais d’essuie-glace avant |
| 40 | 15 | Phare gauche (bas), relais de feux de jour 2 |
| 41 | 15 | Phare droit (bas) |
| 42 | 10 | Relais de climatisation |
| 43 | 15 | Relais de rétroviseur chauffant |
| 44 | – | – |
| 45 | 10 | Relais de feux de jour 1 |
| 46 | 15 | Relais de dégivreur de lunette arrière |
| 47 | 15 | Relais de dégivreur de lunette arrière |
| 48 | 15 | Relais de pompe à carburant |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 49 | 10 | Unité de transmission automatique, interrupteur de verrouillage d’embrayage, interrupteur d’annulation de verrouillage, relais d’annulation de verrouillage d’embrayage 2 |
| 50 | 10 | ABS, capteur d’angle de braquage |
| 51 | 10 | Relais de feu de recul (transmission automatique), interrupteur de feu de recul (transmission manuelle) |
| 52 | 20 | Relais de moteur de commande de volet |
| 53 | 20 | Module de commande moteur (ECM), relais ECM, amplificateur d’antenne NATS |
| 54 | 10 | Capteur de débit d’air, capteur d’oxygène chauffé |
| 55 | 15 | Injecteurs |
| 56 | 20 | Feux de brouillard avant |
| R1 | Dégivreur de lunette arrière | |
| R2 | Module de commande moteur (ECM) | |
| R3 | Feu de croisement | |
| R4 | Feu de brouillard avant | |
| R5 | Démarrage | |
| R6 | Rétroviseur chauffant | |
| R7 | Ventilateur de refroidissement (haut) | |
| R8 | Ventilateur de refroidissement (bas) | |
| R9 | Allumage | |

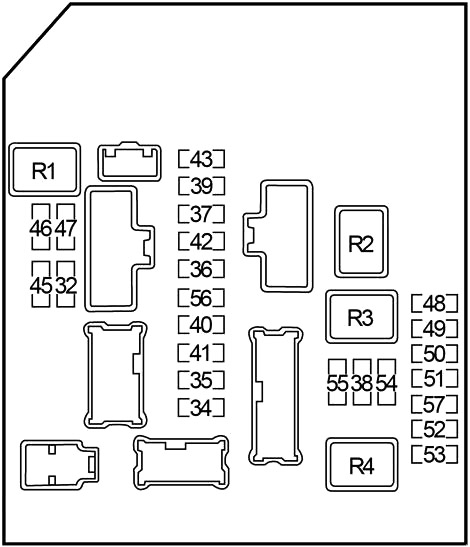

Schéma 2010-2014
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 32 | 10 | Remorque |
| 33 | – | – |
| 34 | 10 | Phare droit (haut), système d’éclairage automatique, système de sécurité du véhicule |
| 35 | 10 | Phare gauche (haut), système d’éclairage automatique, système de sécurité du véhicule |
| 36 | 10 | Feux combinés avant |
| 37 | 10 | Feux combinés arrière, éclairage de plaque d’immatriculation, éclairage des interrupteurs |
| 38 | 10 | Relais de feu de recul (transmission automatique), remorque |
| 39 | 30 | Relais d’essuie-glace avant |
| 40 | 15 | Phare gauche (bas), relais de feux de jour 2, système d’éclairage automatique, système de sécurité du véhicule |
| 41 | 15 | Phare droit (bas), système d’éclairage automatique, système de sécurité du véhicule |
| 42 | 10 | Relais de climatisation |
| 43 | 15 | Relais de chauffage de rétroviseur |
| 44 | – | – |
| 45 | 10 | Relais de feux de jour 1 |
| 46 | 15 | Relais de dégivreur de lunette arrière |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 47 | 15 | Relais de dégivreur de lunette arrière |
| 48 | 15 | Relais de pompe à carburant |
| 49 | 10 | Unité de transmission automatique, interrupteur de verrouillage d’embrayage, interrupteur d’annulation de verrouillage, relais d’annulation de verrouillage d’embrayage 2 |
| 50 | 10 | ABS |
| 51 | 10 | Relais de feu de recul (transmission automatique), interrupteur de feu de recul (transmission manuelle), système sonar, audio |
| 52 | 20 | Relais de moteur de commande de papillon |
| 53 | 20 | Module de commande moteur (ECM), relais ECM, NVIS |
| 54 | 15 | Capteur de débit d’air, capteur d’oxygène chauffé |
| 55 | 15 | Injecteurs |
| 56 | 20 | Feux de brouillard avant |
| 57 | – | – |
| R1 | Dégivreur de lunette arrière | |
| R2 | Ventilateur de refroidissement (bas) | |
| R3 | Ventilateur de refroidissement (haut) | |
| R4 | Allumage | |

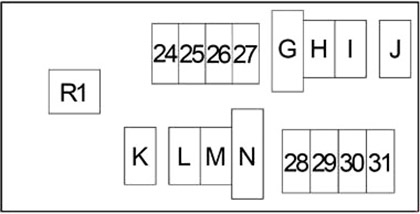

Boîte à fusibles du compartiment moteur №2
Retirez le couvercle de la boîte à fusibles en appuyant sur le crochet et en soulevant le couvercle.
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 24 | 15 | Relais de moteur de ventilateur avant |
| 25 | 10 | Interrupteur à clé |
| 26 | 20 | Prise de courant avant inférieure |
| 27 | 15 | Relais de moteur de ventilateur avant |
| 28 | – | – |
| 29 | 20 | Audio |
| 30 | 15 | Générateur, relais de klaxon |
| 31 | – | – |
| g | 50 | BCM (module de commande de carrosserie), interrupteur automatique 2 |
| Numéro | Ampères [A] | Description |
|---|---|---|
| h | 30 | Frein électrique (remorque) |
| i | 40 | Relais de ventilateur de refroidissement, relais de rétroviseur chauffant |
| J | 40 | Interrupteur d’allumage, relais de déconnexion de transmission 1 et relais 2 |
| K | – | – |
| L | 30 | 2006-2014 : ABS |
| 40 | 2004-2005 : ABS | |
| m | 30 | Relais de remorque |
| n | 40 | 2006-2014 : ABS |
| 30 | 2004-2005 : ABS | |
| R1 | Klaxon | |
