Renault Thalia (1999-2008) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Renault Thalia (1999–2008), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
Renault Thalia – schéma de la boîte à fusibles
Année de fabrication : 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008.
Le fusible de l’allume-cigare (prise de courant) de la Renault Thalia est le fusible 16 (20A) dans la boîte à fusibles de l’habitacle.
Compartiment moteur

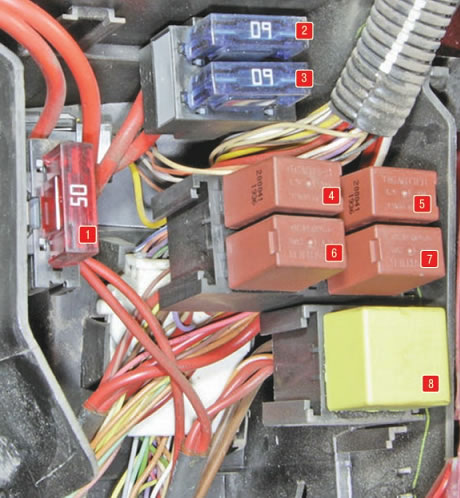

Il est situé dans le compartiment moteur, à côté de la batterie, sous un couvercle de protection.
Fonction
- 50A – Ventilateur électrique de refroidissement moteur
- 60A – Circuit « positif » dans l’habitacle
- 60A – Circuit positif habitacle
- Relais basse vitesse du ventilateur électrique de refroidissement moteur
- Relais de pompe à carburant
- Non utilisé
- Relais de blocage d’injection
- Relais de démarrage
Habitacle

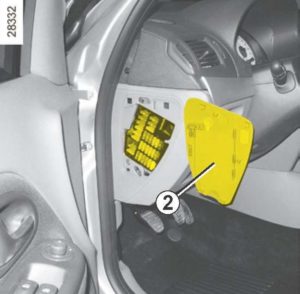

Cette unité est située derrière le tableau de bord.

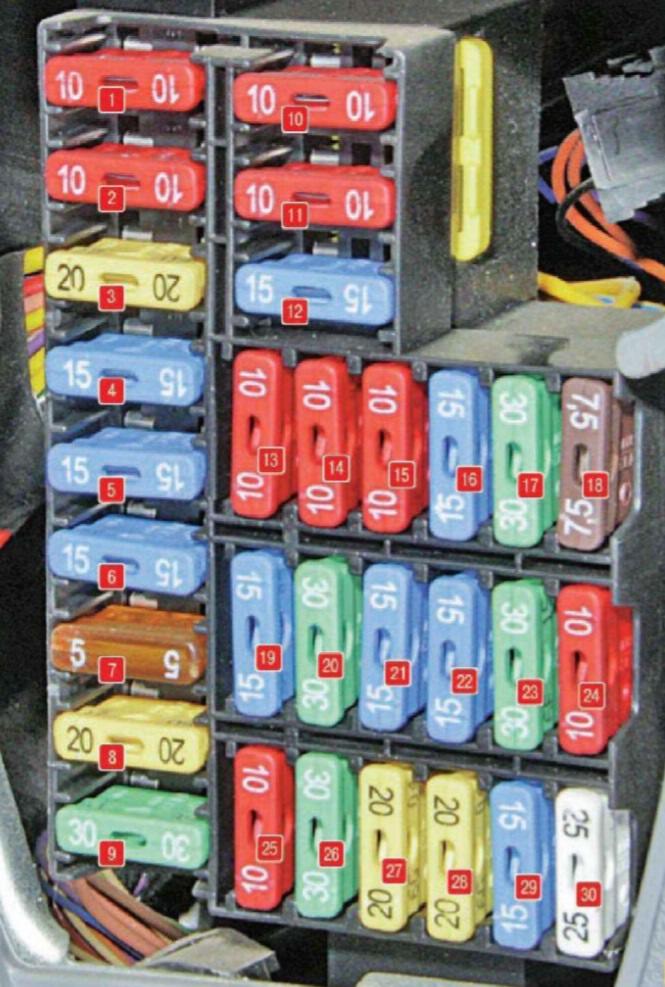

Schéma de la boîte à fusibles
| Numéro | Description |
| 1 | 10A Phare gauche (feu de croisement) |
| 2 | 10A Phare droit (feu de croisement) |
| 3 | 10A Moteur d’essuie-glace avant |
| 4 | 15A Interrupteur de feu de recul |
| 5 | Système d’injection 15A |
| 6 | Unité de décodeur 15A |
| 7 | Système d’injection 5A |
| 8 | 20A Éclairage intérieur ;
Rétroviseurs extérieurs ; Système audio ; Horloge. |
| 9 | 30A Systèmes d’injection |
| 10 | 10A Phare gauche (feu de route) |
| 11 | 10A Phare droit (feu de route) |
| 12 | 15A Klaxon |
| 13 | 10A Système antivol |
| 14 | 10A Feux côté gauche, témoins lumineux |
| 15 | 10A Feux côté droit, éclairage des témoins |
| 16 | 15A Système audio ;
Fusible allume-cigare ; Horloge ; Lunette arrière chauffante ; Module de communication central. |
| 17 | 30A Climatisation |
| 18 | 7,5A Transmission automatique |
| 19 | 15A Feux de brouillard |
| 20 | 30A Lunette arrière chauffante |
| 21 | 15A Essuie-glace et lave-glace (modèle Clio) lunette arrière |
| 22 | 15A Airbag |
| 23 | 30A Vitres électriques |
| 24 | 10A Système antiblocage |
| 25 | 10A Prise de diagnostic |
| 26 | 30A Ventilateur de chauffage |
| 27 | 20A Verrouillage centralisé, tableau de bord, prise de diagnostic |
| 28 | 20A Phares principaux |
| 29 | 15A Verrouillage centralisé, tableau de bord, prise de diagnostic |
| 30 | 25A Verrouillage centralisé, tableau de bord, prise de diagnostic |
Le fusible numéro 16 est responsable de l’allume-cigare.
Relais

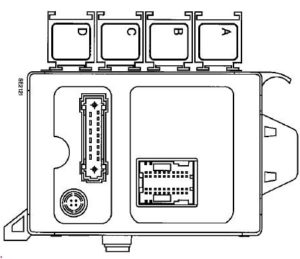

Selon la configuration, les éléments suivants peuvent se trouver sous le tableau de bord dans l’habitacle.
Description
- A – Relais d’essuie-glace arrière
- B – Relais de feux de brouillard
- C – Relais de klaxon
- D – Relais de dégivrage de lunette arrière
À propos de la Renault Thalia (1999-2008)
La Renault Thalia, produite de 1999 à 2008, est une berline compacte dérivée de la Renault Clio. Cette voiture est appréciée pour son espace et sa fiabilité, offrant une conduite confortable et un intérieur pratique. La Renault Thalia était disponible avec diverses motorisations, y compris des moteurs essence et diesel, qui offraient des performances équilibrées et une consommation de carburant efficace. Grâce à son prix abordable et à ses faibles coûts d’exploitation, elle est devenue particulièrement populaire auprès des conducteurs urbains et des familles.
Schéma de la boîte à fusibles Renault Thalia
Cette page présente le schéma de la boîte à fusibles de la Renault Thalia, essentiel pour l’entretien et les réparations corrects du système électrique du véhicule. Sur ce modèle, la boîte à fusibles est généralement située sous le tableau de bord côté conducteur et dans le compartiment moteur. Les schémas indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour assurer la sécurité et la fonctionnalité du véhicule, il est donc important de disposer d’informations précises sur sa disposition.
