Porsche 911 (996) et 986 Boxster (1996-2004) – Boîte à fusibles
Porsche 911 (996) et 986 Boxster (1996-2004) – schéma de la boîte à fusibles
Année de production : 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004.
Le fusible de l’allume-cigare (prise de courant) dans la Porsche 911 (996) / 986 Boxster est le fusible D5 dans la boîte à fusibles de l’habitacle.
Emplacement de la boîte à fusibles
Situé près de la porte, derrière le panneau, côté conducteur.

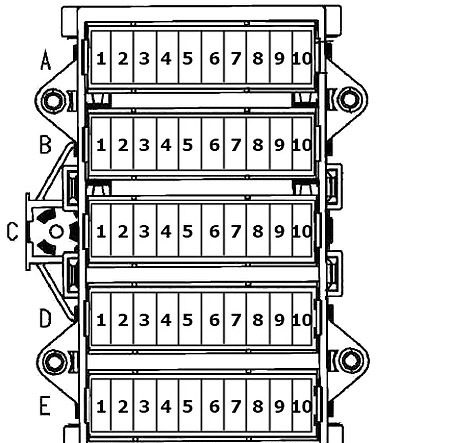

Schéma de la boîte à fusibles
Affectation des fusibles dans l’habitacle
| N° | Description | Ampères [A] |
|---|---|---|
| N° | Description | Ampères [A] |
| A1 | 1997-1998 :
Phares de croisement droits ; 1999-2004 : Phares de croisement droits ; Contrôle des phares de croisement. |
7,5 15 |
| A2 | 1997-1998 :
Phares de croisement gauches ; 1999-2004 : Phares de croisement gauches. |
7,5 15 |
| A3 | Feu de position latéral droit | 7.5 |
| A4 | Feu de position latéral gauche | 7.5 |
| A5 | Éclairage de la plaque d’immatriculation ;
Éclairage des instruments ; Feu de localisation (2002-2004). |
15 |
| A6 | Siège chauffant | 25 |
| A7 | Feu de brouillard ;
Feu de brouillard arrière. |
25 |
| A8 | Éclairage de la plaque d’immatriculation (Canada) | 7.5 |
| A9 | 1997-1998 :
Phares de route droits ; 1999-2004 : Phares de route droits. |
7,5 15 |
| A10 | 1997-1998 :
Phares de route gauches ; 1999-2004 : Phares de route gauches. |
7,5 15 |
| B1 | Clignotants ;
Tiptronic ; Bouton ASR ON / OFF (PSM) ; Diagnostic ; Toit électrique. |
15 |
| B2 | 1997-2000 :
Radio ; InfoSystem (1997-1998) ; 2001-2004 : Avertissement de danger ; Système de clignotants A. |
7,5 15 |
| B3 | Klaxon bitonal | 25 |
| B4 | Ventilateur du compartiment moteur | 15 |
| B5 | Feu de recul ;
Réglage du rétroviseur mémoire CU ; Alimentation CU Top (996). |
7.5 |
| B6 | 1997-1998 :
Interrupteur des feux de détresse ; Alimentation supérieure (986) ; 1999-2004 : Clignotants ; Lève-vitre électrique. |
15 |
| B7 | Feu de freinage ;
Régulateur de vitesse. |
15 |
| B8 | Alarme CU CLS ;
CU DME / ME (électronique moteur) ; CU Tiptronic. |
15 |
| B9 | 1997-1998 :
Contrôle de traction CU ABS ; 1999-2004 : CU ABS, ASR, PSM. |
15 |
| B10 | Diagnostic des clignotants ;
Réglage vertical des phares (1999-2004) ; ALWR (986 à partir de 2001) ; Aide au stationnement (986 à partir de 2001). |
15 |
| C1 | Relais MFI-DI ;
Électronique moteur. |
25 |
| C2 | Allumage ;
Chauffage de la sonde lambda. |
30 |
| C3 | 1997-1998 :
Système d’alarme CU ; Système de verrouillage centralisé ; Lève-vitre électrique (996) ; 1999-2004 : Alarme CU CLS ; Alimentation des vitres ; Toit ouvrant ; Contrôleur de toit escamotable ; Éclairage intérieur. |
15 |
| C4 | 1997-2001 :
Pompe à carburant ; 2002-2004 : Pompe à carburant. |
25 30 |
| N° | Description | Ampères [A] |
|---|---|---|
| C5 | 986 : jusqu’en 1999 : Non utilisé ; à partir de 2000 : Ventilateur du compartiment moteur, niveau 1. |
5 |
| C6 | Essuie-glace | 25 |
| C7 | Câbles de commande Term.X | 7.5 |
| C8 | 1997-2001 :
Ventilateur de radiateur 2 (droit) ; 2002-2004 : Ventilateur de radiateur 2 (droit). |
30 40 |
| C9 | Système de nettoyage des phares | 25 |
| C10 | 1997-2001 :
Ventilateur de radiateur 1 (gauche) ; 2002-2004 : Ventilateur de radiateur 1 (gauche). |
30 40 |
| D1 | Alimentation des vitres | 30 |
| D2 | Rétroviseur chauffant ;
Dégivreur de lunette arrière. |
30 |
| D3 | Entraînement de la capote ;
Toit ouvrant (1999-2004). |
30 |
| D4 | Lunette arrière électrique (cabriolet) | 30 |
| D5 | Allume-cigare | 15 |
| D6 | Système de climatisation du chauffage | 30 |
| D7 | 1997-1998 :
Interrupteur des feux de détresse ; CU DME (986) ; 1999-2000 : Avertissement de danger ; Système de signalisation de retour A ; 2001-2004 : Ouverture du couvercle du spoiler arrière. |
15 |
| D8 | 1997-2000 :
Extension du spoiler ; Radio ; 2002-2004 : Pack d’options radio et audio. |
15 15 7.5 |
| D9 | Pack d’options audio (996)
986 : jusqu’en 2000 : Pack d’options audio ; à partir de 2001 : Amplificateur DSP. |
15 |
| D10 | 996 :
1997-2001 : Point de montage pour mise à jour (avertissement maximum 5A) 2002-2004 : Téléphone ; 986 : Point de montage pour mise à jour (avertissement maximum 5A). |
7,5 / 5 |
| E1 | Term.86S ;
Alarme CU-CL ; Radio ; Système d’information du tableau de bord CU ; Feux de jour (1999-2004) ; Capteur de renversement CU (1999-2004). |
7.5 |
| E2 | Mémoire CU | 7.5 |
| E3 | Prise à commande électrique ;
Mémoire CU de la prise gauche. |
30 |
| E 4 | Siège électrique ;
Mémoire CU de la prise droite. |
30 |
| E5 | InfoSystem | 7.5 |
| E6 | Term. 30 Téléphone / portable ;
Unité de commande de navigation ; ORVR (1999-2004). |
7.5 |
| E7 | Système de climatisation | 7.5 |
| E8 | Term. 15 Téléphone / portable ;
Système d’information ; Navigation (986, 2001). |
7.5 |
| E9 | 1996-1997, 986 :
Term. 15 Téléphone / Portable ; 1997-1998, 996 : FDR ; 1999-2001 : PSM ; 2002-2004 : PSM. |
7,5 30 30 25 |
| E10 | 1996-1997, 986 :
CU Tiptronic ; 1997-1998, 996 : FDR ; 1999-2001 : PSM ; 2002-2004 : PSM. |
7,5 30 30 25 |
Situé au-dessus de la boîte à fusibles.
(graphique à venir)
Boîte à fusibles relais n° 1
| N° | Relais |
|---|---|
| N° | Relais |
| 1 | – |
| 2 | – |
| 3 | Clignotant |
| 4 | Dégivreur de lunette arrière et rétroviseurs |
| 5 | jusqu’en 1997 :
Haut-parleur de téléphone commutable. |
| 6 | Feux de jour CU (double relais) |
| 7 | |
| 8 | Lave-phares CU |
| 9 | Term.XE |
| N° | Relais |
|---|---|
| 10 | Angly bicolore |
| 12 | USA / JAPON :
Feu de brouillard. |
| 13 | Pompe à carburant |
| 14 | CU Power Top (double relais) |
| 15 | |
| 16 | Commande d’essuie-glace intermittent |
| 18 | Activation du chauffage |
| 19 | Ventilateur de radiateur 1 niveau 1 |
| 20 | Ventilateur de radiateur 1 niveau 2 |
| 21 | Ventilateur de radiateur 2 niveau 1 |
| 22 | Ventilateur de radiateur 2 niveau 2 |
Situé derrière et sous les sièges arrière.
(graphique à venir)
Boîte à fusibles relais n° 2
| N° | Description | Ampères [A] |
|---|---|---|
| – | Pompe à air secondaire (fusible) | 40 |
| 1 | Relais MFI + DI | |
| 2 | jusqu’en 1998 :
Démarrage ; Sonde à oxygène. |
|
| 3 | Extension du spoiler | |
| 4 | Compresseur de climatisation | |
| 5 | – | |
| 7 | Activation du verrouillage | |
| 8 | à partir de 2000 :
Ventilateur du compartiment moteur. |
|
| 9 | Rétracter le spoiler | |
| 10 | Pompe à air secondaire | |
| 11 | – |

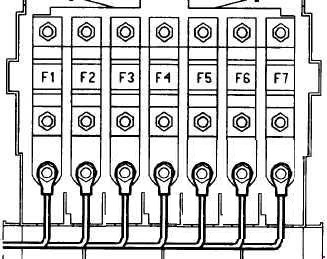

| N° | Description |
|---|---|
| F1 | PSM |
| F2 | Ordinateur de bord 1 |
| F3 | Ordinateur de bord 2 |
| F4 | Verrouillage de l’allumage |
| F5 | Électronique moteur |
| F6 | Ordinateur de bord 3 |
| F7 | PSM |
