Mercedes-Benz Vito/Viano W639 (2003-2014) – boîte à fusibles
Mercedes Vito/Viano W639 (2003-2014) – schéma des fusibles
Année de fabrication : 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.
Fusible allume-cigare (avant) – Boîte à fusibles dans le compartiment moteur. Fusible F18/15A
Boîte à fusibles dans le compartiment moteur
Emplacement de la boîte à fusibles
La boîte à fusibles est située sur le côté droit du compartiment moteur.

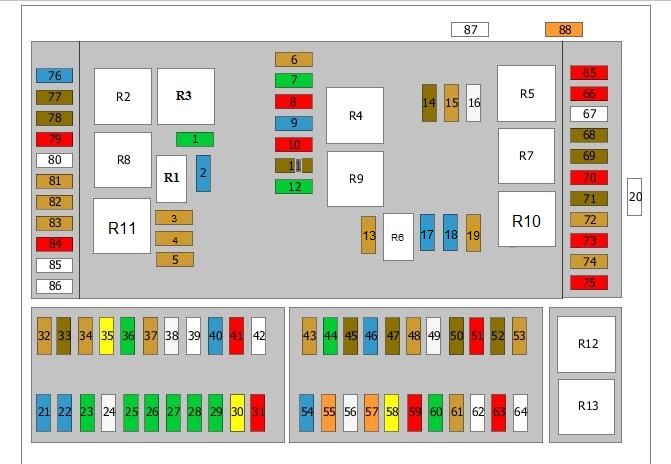

Schéma de la boîte à fusibles (VIN – ***********138470).
| Nr | Ampère [A] | Description |
|---|---|---|
| Nr | Ampère [A] | Description |
| 1 | 30A | Essuie-glace avant |
| 2 | 15A | Klaxon |
| 3 | 5A | Interrupteur |
| 4 | 7,5A | Chauffage |
| 5 | 5A | Pré-fusible de diagnostic ;
Interrupteur, feux extérieurs ; Tableau de bord. |
| 6 | 5A | Gestion moteur |
| 7 | 30A | Essuie-glace arrière |
| 8 | 10 A | Alimentation ;
Gestion moteur. |
| 9 | 15A | Alimentation ;
Gestion moteur. |
| 10 | 10 A | Alimentation ;
Gestion moteur. |
| 11 | 7,5A | Borne 30 |
| 12 | 30A | Lunette arrière chauffante |
| 13 | 7,5A | Contacteur d’allumage ;
Tableau de bord. |
| 14 | 7,5A | Système de freinage |
| 15 | 5A | Réglage des phares |
| 16 | 25A | Démarreur |
| 17 | 15A | Pompe à carburant |
| 18 | 15A | Éclairage de la boîte à gants ;
Allume-cigare. |
| 19 | 5A | Radio |
| 20 | 150A | Borne 30 ;
Ordinateur de bord. |
| 21 | 15A | Pré-fusible avant 12V |
| 22 | 15A | Pré-fusible avant 12V |
| 23 | 30A | Pré-fusible pour remorque |
| 24 | 25A | Pré-fusible pour remorque |
| 25 | 30A | Réglage du siège conducteur |
| 26 | 30A | Réglage du siège passager |
| 27 | 30A | Commande de porte coulissante |
| 28 | 30A | Commande de porte coulissante |
| 29 | 30A | Ventilateur arrière |
| 30 | 20A | Suspension pneumatique
ou 4WD |
| 31 | 10 A | Aide au stationnement |
| 32 | 5A | Unité de commande de surveillance de la pression des pneus |
| 33 | 7,5A | Unité de commande du téléphone |
| 34 | 5A | Tuner TV |
| 35 | 20A | Unité de commande du chauffage |
| 36 | 30A | Verrouillage de la porte arrière |
| 37 | 5A | Climatisation arrière |
| 38 | 25A | Unité de commande ABS |
| 39 | Non utilisé | |
| 40 | 15A | Pré-fusible arrière 12V |
| 41 | 10 A | Unité de commande des clignotants |
| 42 | Non utilisé | |
| 43 | 5A | Tachygraphe |
| 44 | 30A | Sièges chauffants |
| 45 | 7,5A | Téléphone |
| 46 | 15A | Tuner TV |
| 47 | 7,5A | Climatisation avant |
| 48 | 5A | Récepteur de télécommande de chauffage |
| 49 | 25A | Toit ouvrant coulissant arrière |
| 50 | 7,5A | Console supérieure
ou toit coulissant |
| Nr | Ampère [A] | Description |
|---|---|---|
| 51 | 10 A | Éclairage intérieur) |
| 52 | 7,5A | Tuner TV |
| 53 | 5A | Interrupteur des feux extérieurs |
| 54 | 15A | Unité de commande de navigation |
| 55 | 40A | Pompe à vide de frein |
| 56 | 25A | Système de freinage |
| 57 | 40A | Ventilateur avant |
| 58 | 20A | Verrouillage électrique de la direction ;
Contacteur d’allumage. |
| 59 | 10 A | Unité de commande de la sirène ATA |
| 60 | 30A | Lave-phares |
| 61 | 5A | Alimentation ;
Climatisation. |
| 62 | Non utilisé | |
| 63 | 10 A | Connecteur de diagnostic |
| 64 | Non utilisé | |
| 65 | 10 A | Unité de commande moteur, diesel |
| 66 | 10 A | Unité de commande moteur, diesel |
| 67 | Non utilisé | |
| 68 | 7,5A | Tuner TV |
| 69 | 7,5A | Rétroviseur côté passager |
| 70 | 10 A | Réglage du siège |
| 71 | 7,5A | Console de pavillon |
| 72 | 5A | Borne 15 |
| 73 | 10 A | Unité de commande d’airbag |
| 74 | 5A | Téléphone |
| 75 | 10 A | Klaxon vocal |
| 76 | 15A | Bobine d’allumage ;
Borne 15. |
| 77 | 7,5A | Levier sélecteur de transmission automatique |
| 78 | 7,5A | Tachygraphe |
| 79 | 10 A | Unité de commande d’airbag |
| 80 | Non utilisé | |
| 81 | 5A | Connecteur de remorque |
| 82 | 5A | Relais de déconnexion |
| 83 | 5A | Borne 15 |
| 84 | 10 A | Borne 87 |
| 85 | Non utilisé | |
| 86 | Non utilisé | |
| 87 | 60A | Ventilateur de climatisation |
| 88 | 40A | Pompe d’injection d’air secondaire |
| R1 | Relais de klaxon | |
| R2 | Relais d’essuie-glace n° 1 | |
| R3 | Relais d’essuie-glace n° 2 | |
| R4 | Relais d’alimentation ;
Gestion moteur. |
|
| R5 | Relais de démarreur | |
| R6 | Relais de pompe à carburant | |
| R7 | Relais de borne 15R | |
| R8 | Relais de borne 15R | |
| R9 | Relais de lunette arrière chauffante | |
| R10 | Non utilisé | |
| R11 | Non utilisé | |
| R12 | Relais de lave-phares | |
| R13 | Relais de pompe d’injection d’air secondaire |

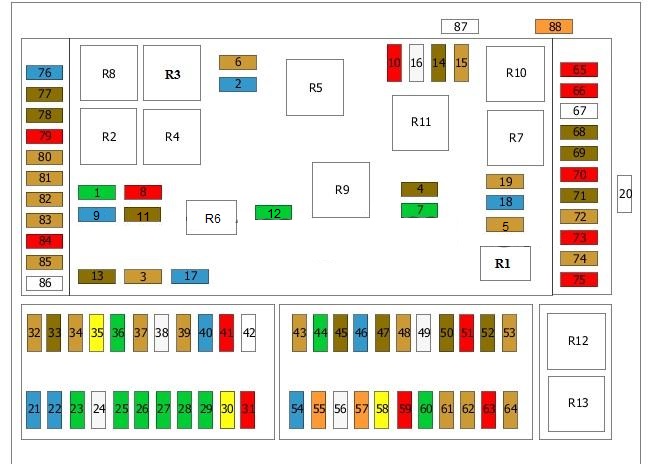

Schéma de la boîte à fusibles (VIN ***********138471 – ).
| Nr | Ampère [A] | Description |
|---|---|---|
| Nr | Ampère [A] | Description |
| 1 | 30A | Essuie-glace avant |
| 2 | 15A | Klaxon |
| 3 | 5A | Interrupteur |
| 4 | 7,5A | Chauffage |
| 5 | 5A | Pré-fusible de diagnostic ;
Interrupteur, feux extérieurs ; Tableau de bord. |
| 6 | 5A | Gestion moteur |
| 7 | 30A | Essuie-glace arrière |
| 8 | 10 A | Alimentation ;
Gestion moteur. |
| 9 | 15A | Alimentation ;
Gestion moteur. |
| 10 | 10 A | Alimentation ;
Gestion moteur. |
| 11 | 7,5A | Borne 30 |
| 12 | 30A | Lunette arrière chauffante |
| 13 | 7,5A | Contacteur d’allumage ;
Tableau de bord. |
| 14 | 7,5A | Système de freinage |
| 15 | 5A | Réglage des phares |
| 16 | 25A | Démarreur |
| 17 | 15A | Pompe à carburant |
| 18 | 15A | Éclairage de la boîte à gants ;
Allume-cigare. |
| 19 | 5A | Radio |
| 20 | 225A | Borne 30 ;
Ordinateur de bord. |
| 21 | 15A | Pré-fusible avant 12V |
| 22 | 15A | Pré-fusible avant 12V |
| 23 | 30A | Pré-fusible pour remorque |
| 24 | 25A | Pré-fusible pour remorque |
| 25 | 30A | Réglage du siège conducteur |
| 26 | 30A | Réglage du siège passager |
| 27 | 30A | Commande de porte coulissante |
| 28 | 30A | Commande de porte coulissante |
| 29 | 30A | Ventilateur arrière |
| 30 | 20A | Suspension pneumatique
ou 4WD |
| 31 | 10 A | Aide au stationnement |
| 32 | 5A | Unité de commande de surveillance de la pression des pneus |
| 33 | 7,5A | Unité de commande du téléphone |
| 34 | 5A | Tuner TV |
| 35 | 20A | Unité de commande du chauffage |
| 36 | 30A | Verrouillage de la porte arrière |
| 37 | 5A | Climatisation arrière |
| 38 | 25A | Unité de commande ABS |
| 39 | 5A | Pack Taxi |
| 40 | 15A | Pré-fusible arrière 12V |
| 41 | 10 A | Unité de commande des clignotants |
| 42 | Non utilisé | |
| 43 | 5A | Tachygraphe |
| 44 | 30A | Sièges chauffants |
| 45 | 7,5A | Téléphone |
| 46 | 15A | Tuner TV |
| 47 | 7,5A | Climatisation avant |
| 48 | 5A | Récepteur de télécommande de chauffage |
| 49 | 25A | Toit ouvrant coulissant arrière |
| 50 | 7,5A | Console supérieure
ou toit coulissant |
| Nr | Ampère [A] | Description |
|---|---|---|
| 51 | 10 A | Éclairage intérieur) |
| 52 | 7,5A | Tuner TV |
| 53 | 5A | Interrupteur des feux extérieurs |
| 54 | 15A | Unité de commande de navigation |
| 55 | 40A | Pompe à vide de frein |
| 56 | 25A | Système de freinage |
| 57 | 40A | Ventilateur avant |
| 58 | 20A | Verrouillage électrique de la direction ;
Contacteur d’allumage. |
| 59 | 10 A | Unité de commande de la sirène ATA |
| 60 | 30A | Lave-phares |
| 61 | 5A | Alimentation ;
Climatisation. |
| 62 | 5A | Unité de commande de passerelle audio |
| 63 | 10 A | Connecteur de diagnostic |
| 64 | 5A | Module de commande de passerelle centrale |
| 65 | 10 A | Unité de commande moteur, diesel |
| 66 | 10 A | Unité de commande moteur, diesel |
| 67 | Non utilisé | |
| 68 | 7,5A | Tuner TV |
| 69 | 7,5A | Rétroviseur côté passager |
| 70 | 10 A | Réglage du siège |
| 71 | 7,5A | Console suspendue |
| 72 | 5A | Borne 15 |
| 73 | 10 A | Unité de commande d’airbag |
| 74 | 5A | Téléphone |
| 75 | 10 A | Klaxon puissant |
| 76 | 15A | Bobine d’allumage ;
Borne 15. |
| 77 | 7,5A | Levier sélecteur de transmission automatique |
| 78 | 7,5A | Tachygraphe |
| 79 | 10 A | Unité de commande d’airbag |
| 80 | 5A | Rétroviseurs |
| 81 | 5A | Connecteur de remorque |
| 82 | 5A | Relais de déconnexion |
| 83 | 5A | Borne 15 |
| 84 | 10 A | Borne 87 |
| 85 | 5A | Interrupteur de position de stationnement/neutre |
| 86 | Non utilisé | |
| 87 | 60A | Ventilateur de climatisation |
| 88 | 40A | Pompe d’injection d’air secondaire |
| R1 | Relais de klaxon | |
| R2 | Relais d’essuie-glace n° 1 | |
| R3 | Relais d’essuie-glace n° 2 | |
| R4 | Relais d’alimentation ;
Gestion moteur. |
|
| R5 | Relais de démarreur | |
| R6 | Relais de pompe à carburant | |
| R7 | Relais de borne 15R | |
| R8 | Relais de borne 15R | |
| R9 | Relais de lunette arrière chauffante | |
| R10 | Relais de borne 15R | |
| R11 | Relais de borne 15R | |
| R12 | Relais de lave-phares | |
| R13 | Relais de pompe d’injection d’air secondaire |

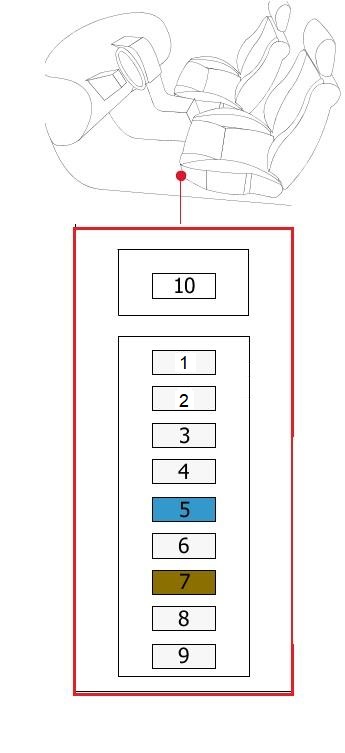

Boîte à fusibles n° 1 dans l’habitacle
| Nr | Ampère [A] | Description |
|---|---|---|
| 1 | 25A | Contrôle de porte (DCM), côté gauche |
| 2 | 25A | Contrôle de porte (DCM), côté droit |
| 3 | 25A | Unité de commande avec module de paramètres spéciaux (PSM) |
| 4 | 25A | Unité de commande avec module de paramètres spéciaux (PSM) |
| 5 | 15A | Fusible avant 12V |
| 6 | 25A | Système de charge |
| 7 | 7,5A | Contrôle de l’heure |
| 8 | 25A | Contrôle du chauffage |
| 9 | 25A | Toit ouvrant |
| 10 | 80A | Système de retenue supplémentaire (SRS) |

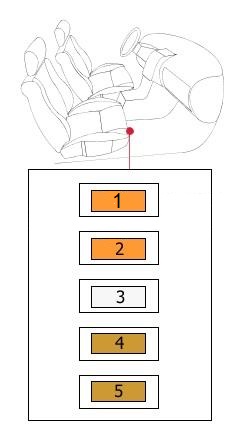

Boîte à fusibles n° 2 dans l’habitacle
| Nr | Ampère [A] | Description |
|---|---|---|
| 1 | 40A | Alimentation de la boîte à fusibles ;
Fusibles supplémentaires. |
| 2 | 40A | Alimentation de la boîte à fusibles ;
Fusibles supplémentaires. |
| 3 | 25A | Deuxième système de charge de batterie |
| 4 | 5A | Système de charge |
| 5 | 5A | Capteur de température |
À propos du Mercedes-Benz Vito/Viano W639 (2003-2014)
Le Mercedes-Benz Vito/Viano W639, produit de 2003 à 2014, est un modèle populaire parmi les fourgonnettes et les véhicules polyvalents. Ce modèle est réputé pour sa fiabilité et sa polyvalence, ce qui le rend idéal pour un usage commercial et privé. Le Vito/Viano W639 offre diverses options de motorisation, y compris des variantes diesel et essence, qui offrent une puissance et une efficacité suffisantes. L’intérieur du véhicule est spacieux et confortable, avec la possibilité de personnaliser les sièges selon les besoins de l’utilisateur. Grâce à sa fabrication de qualité et à ses technologies modernes, ce modèle reste populaire auprès des conducteurs à la recherche d’un véhicule fiable et pratique.
Schéma de la boîte à fusibles Mercedes-Benz Vito/Viano W639
Cette page présente le schéma de la boîte à fusibles du Mercedes-Benz Vito/Viano W639, essentiel pour l’entretien et les réparations corrects du véhicule. Sur ce modèle, la boîte à fusibles est généralement située sous le tableau de bord côté conducteur et dans le compartiment moteur. Les schémas de cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager les systèmes électriques du véhicule. La boîte à fusibles est un élément clé pour la sécurité et la fonctionnalité du véhicule, il est donc important de connaître sa configuration et de l’entretenir correctement.
