Mercedes-Benz Classe E w124 (E300 Turbodiesel) – Boîte à fusibles

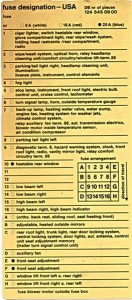

Mercedes-Benz Classe E w124 (E300 Turbodiesel) – schéma de la boîte à fusibles (124545 09 00)

Le fusible de l’allume-cigare (prise de courant) dans la Mercedes Classe C w202 moteur C280 (1999) est le fusible 1 (rouge) dans la boîte à fusibles.

Version USA – w124.193

Application du tableau des fusibles : w124_026, w124_030, w124_090, w124_133, w124_193

Fusible	Ampérage [A]	Couleur	Description
1	16	rouge	Allume-cigare, interrupteur de chauffage de la lunette arrière, éclairage de la boîte à gants, essuie-glace/lave-glace arrière, appuie-têtes rabattables/compartiment arrière, radio
2	16	rouge	Système d’essuie-glace/lave-glace, klaxon optique, relais de phare, unité de nettoyage/circuit de confort de commande de vitres. 86
3	8	blanc	Feu de position/arrière droit, dispositif de nettoyage des phares, éclairage : tableau, instrument, commandes
4	8	blanc	Feux de brouillard
5	8	blanc	Feu stop, instrument, liseuse avant, contrôleur d’ampoules, régulateur de vitesse, tachymètre
6	8	blanc	Clignotants, klaxon (indicateur de température extérieure)
7	16	rouge	Ampoule de rechange, vannes de chauffage d’eau, pompe à eau, ventilateur moteur, système de chauffage des buses de lave-glace, système de climatisation, relais de ventilateur auxiliaire. 86, transmission automatique électrique, capteur de température à l’intérieur du ventilateur moteur, compresseur de climatisation
8	8	blanc	Feu de position arrière gauche
9	8	blanc	Terme de diagnostic. 6, système d’avertissement de danger, horloge, liseuse avant (radio électronique, éclairage de miroir de courtoisie, circuit de confort du relais 86
10	25	bleu	Lunette arrière chauffante
11	–	–	–
12	–	–	–

13	8	blanc	Feux de brouillard à gauche
14	8	blanc	Feux de brouillard à droite
15	8	blanc	Feux de route à gauche
16	8	blanc	Feux de route à droite, clignotant des feux de route
A	16	rouge	Orto. dossier, toit ouvrant, chauffage du siège avant
B	8	blanc	Rétroviseurs extérieurs réglables et chauffants
C	16	rouge	Éclairage de toit arrière, éclairage du coffre, système de verrouillage des portes arrière, verrouillage centralisé, éclairage des portes, antenne automatique, mémoire de réglage du siège conducteur (contrôleur de clignotants de remorque)
D	16	rouge	Ventilateur auxiliaire
E	25	bleu	Réglage du siège avant
F	25	bleu	Réglage du siège avant
G	16	rouge	Commande de vitres à gauche et à l’arrière droit
H	16	rouge	Commande de vitres à droite et à l’arrière gauche
Fusible du ventilateur moteur hors de la boîte à fusibles

À propos de la Mercedes-Benz Classe E w124 (E300 Turbodiesel)

Le modèle Mercedes-Benz Classe E w124, en particulier la version E300 Turbodiesel, est réputé pour sa fiabilité et sa robustesse. Produite de 1984 à 1995, cette automobile est devenue une icône parmi les amateurs de véhicules classiques. L’E300 Turbodiesel est équipée d’un puissant moteur six cylindres en ligne de 3,0 litres avec turbo, offrant d’excellentes performances et une grande efficacité. Grâce à sa conception et à ses matériaux de qualité, ce modèle est considéré comme l’un des véhicules les plus durables et résistants de son époque. De plus, il offre un intérieur confortable et des technologies avancées qui étaient très innovantes pour son temps.

Schéma de la boîte à fusibles Mercedes-Benz Classe E w124 (E300 Turbodiesel)

Cette page présente le schéma de la boîte à fusibles pour la Mercedes-Benz Classe E w124 (E300 Turbodiesel). Dans ce modèle, les boîtes à fusibles sont généralement situées dans le compartiment moteur et à l’intérieur du véhicule, habituellement sous le tableau de bord. Les diagrammes sur cette page indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour la sécurité et la fiabilité du véhicule, il est donc important de vérifier régulièrement son état et son bon fonctionnement.
