Mercedes Classe M w163 (1997-2005) – Boîte à fusibles
Mercedes Classe M w163 (1997-2005) – schéma de la boîte à fusibles
Année de production : 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005.
Le fusible de l’allume-cigare (prise de courant) de la Mercedes Classe M w163 (1997-2005) est le fusible 10 de la boîte à fusibles du compartiment moteur.

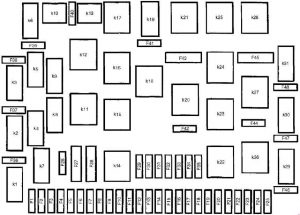

Boîte à fusibles et relais à l’arrière gauche du compartiment moteur (jusqu’au 31/08/01)
| Numéro |
Description | Ampérage [A] |
| 1 | Prise interne (X58 / 1) | 15 |
| 2 | Groupe de clignotants (A1) :
Clignotants avant gauche (A1e1) ; Clignotants avant droit (E1) : Clignotant gauche (E1e5) Feu arrière gauche (E3) : Clignotant gauche (E3e1) Clignotant auxiliaire gauche (E22/1) Tube de raccordement interne, circuit L (Z53/4) Connecteur de raccordement d’attelage (X52) |
7,5 |
| 3 | Groupe de phares avant droit (E2) :
Feu de route droit (E2e1) |
15 |
| 4 | Alimentation du toit ouvrant (SHD), circuit 30 :
Moteur de toit ouvrant (SHD) (M12) |
30 |
| 5 | Groupe de phares avant gauche (E1) :
Feu de route gauche (E1e1) Groupe de clignotants (A1) : Témoin de feux de route (A1e3) |
7,5 |
| 6 | Moteur d’essuie-glace de hayon (M6 / 4) | 7,5 |
| 7 | Commutateur combiné (S4) :
Commutateur de feux de détresse (S6/1s1) Commutateur de lave-glace (S4s4) Commutateur d’essuie-glace (S4s5) Moteur d’essuie-glace (M6/1) Relais K17 : Relais d’essuie-glace avant intermittent. |
15 |
| 8 | Unité de commande de la boîte à fusibles (N78) | 25 |
| 9 | Groupe d’éclairage des instruments (A1)
Éclairage de plaque d’immatriculation : Éclairage de plaque d’immatriculation gauche (E19/3V) Éclairage de plaque d’immatriculation droit (E19/4) Éclairage de plaque d’immatriculation, support de roue de secours gauche (E19/5) Éclairage de plaque d’immatriculation, support de roue de secours droit (E19/6) Tube de raccordement du tableau de bord, circuit 58d (Z50/1) : Commutateur de vitre gauche (S21/13y) Commutateur de vitre droite (S21/14) (diodes électroluminescentes) Commutateur SIH avant gauche (S51/1) Commutateur SIH avant droit (S51/2) (diodes électroluminescentes) Chauffage/commutateur AC (S98) (diodes électroluminescentes) Combinaison de commutateurs à 2 positions (S97/6) (diodes électroluminescentes) Commutateur ESP OFF (S76/6) (diodes électroluminescentes) Commutateur de rétroviseur extérieur, rabattable et dépliable (S50/1) (diodes électroluminescentes) Commutateur de réglage électrique des phares (SI/1) (diodes électroluminescentes) Commutateur d’essuie-glace/lave-glace arrière (S78) (diodes électroluminescentes) Commutateur de toit ouvrant (S13/2) (diodes électroluminescentes) Commutateur de feux de recul (S16/2) Éclairage (R3e1) Groupe de commutateurs de console centrale (S21). |
7,5 |
| 10 | Radio (A2)
Tube de raccordement du toit ouvrant, circuit 15R (Z54/1) : Pare-soleil gauche avec lumière (Е14/1) Pare-soleil droit avec lumière (E14/2) Unité de commande de l’ordinateur de bord (N41) Réglage automatique du rétroviseur intérieur (H7) Allume-cigare avant (avec éclairage de cendrier) R3 : Élément chauffant (R3r1) Lampe de boîte à gants (E13/1) Groupe de clignotants (A1) : Témoin d’airbag et témoin d’avertissement (A1e15). |
10 |
| 11 | Capteur de débit massique d’air à film chaud (B2 / 5) Capteur de position d’arbre à cames (L5 / 1) Injecteurs (Y62) En cas de M111 : • Module de commande HFM (N3 / 4) |
10 |
| 12 | Tube de raccordement interne, circuit 58L (Z53 / 6) : • Connecteur de raccordement d’attelage (X52) • Feu arrière gauche (E3) : • Feu arrière gauche et feu de position (E3e2) Groupe de phares avant gauche (E1) : • Feu de position et feu de stationnement gauche (E1e3) • Éclairage de position gauche (E1e6) |
7,5 |
| 13 | Tube de raccordement du toit ouvrant, circuit 30 (Z54 / 2) : • Plafonnier avant (avec temporisation d’extinction et liseuse avant) (E15 / 2) • Éclairage intérieur arrière (E15 / 3) • Plafonnier arrière gauche (E15 / 8) • Plafonnier arrière droit (E15 / 9) • Feux de bienvenue avant gauche (E17 / 16) • Feux de bienvenue avant droit (E17 / 15) • Unité de commande de l’ordinateur de bord (TRIP) (N41) Groupe de lave-glace (A1) : Capteur d’angle de braquage (N49) Connecteur de liaison de données (X11 / 4) |
10 |
| 14 | Unité de commande moteur (diesel) Dispositif de commande d’injection Vanne de recirculation des gaz d’échappement |
25 |
| 15 | Tube de raccordement interne, circuit 54 (Z52 / 6) : Feu stop gauche (E3) : • Feu stop gauche (E3e4) Feu arrière droit (E4) : • Feu stop droit (E4e4) • Feu stop central (E21) • Feu stop central, support de roue de secours (E35) • Commutateur de feu stop |
10 |
| 16 | Connecteur de diagnostic (X11 / 4) Commutateur de feux de recul (S16 / 2) Tube de raccordement du tableau de bord, circuit 15 (Z50 / 2) : • Unité de commande de climatisation (N19) • Commutateur de chauffage / AC (S98) • Commutateur de ventilateur (S98s1) • Thermostat (S98p1) • Éclairage (S98el) • Éclairage (S98e2) • Commutateur de recirculation d’air (S98s2) • Commutateur de climatisation (S98s3) • Moteur d’actionnement du volet de recirculation d’air (M39) Groupe de clignotants (A1) |
15 |
| 17 | Boîte de raccordement du compartiment de chargement (X58 / 4) | 20 |
| 18 | Connecteur de raccordement d’attelage (X52) | 25 |
| 19 | M111 : Module de commande HFM (N3 / 4) Électroaimant réglable d’arbre à cames (Y49) Vanne de coupure du filtre à charbon actif (Y58) M112 / 113 : Connecteur de raccordement 87 M2e (Z7 / 36) • Vanne de commutation EGR (Y27) • Vanne de vide de pompe à air (Y32) • Sonde à oxygène O2 gauche, avant catalyseur. (G3 / 3) • Sonde à oxygène O2 droite, avant catalyseur. (G3 / 4) Vanne de contrôle de débit (Y58 / 1) Sonde à oxygène O2 gauche, après catalyseur. (G3 / 5) Sonde à oxygène O2 droite, après catalyseur. (G3 / 6) |
15 |
| 20 | Non attribué | – |
| 21 | Radio (A2) Téléphone portable Système de commande vocale (VCS) |
15 |
| 22 | Tube de raccordement interne, circuit 15 (Z51 / 5) • Module de commande ETC [EGS] (N15 / 3) • Commutateur de reconnaissance de faisceau de transmission (S16 / 10) • Verrouillage de vanne électromagnétique, réserve / stationnement (Y66 / 1) • Commande de boîte à fusibles (N78) • Unité de commande des systèmes de traction (N47) Avec ESP : • Capteur d’angle de braquage (N49) Groupe de clignotants (A1) Bouton de régulateur de vitesse (S40) Avec M111 : Module de commande HFM-SFI (N3 / 4) Avec M112 / 113 : Contrôleur d’électronique moteur (N3 / 10) Contrôleur de ventilateur d’admission (N65 / 2) sur les modèles 163.174 / 175 Capteur de pluie (B38) |
15 |
| 23 | Module de commande de régulation de faisceau de phares (N71) | 15 |
| 24 | Tube de raccordement interne, circuit 58R (Z52 / 4) • Connecteur de raccordement d’attelage (X52) Groupe de phares avant droit (E2) • Feu de position et feu de stationnement droit (E2e3) Feu arrière droit (E4) • Feu arrière droit et feu de position (E4e2) Côté droit – feu de position (E2e6) |
7,5 |
| 25 | Phare avant droit (E2) • Clignotant droit (E2e5) Feu arrière droit (E4) • Clignotant droit (E4e1) Clignotant auxiliaire droit (E22 / 2) Contrôleur de système de traction (N47) Tube de raccordement interne, circuit R (Z53 / 5) : • Connecteur de raccordement d’attelage (X52) Groupe d’éclairage des instruments (A1) • Témoin de clignotant droit (A1e2) |
7,5 |
| 26 | Borne de raccordement 15, fusible (Z3 / 29) : • Bobines d’allumage M111 (T1) • Bobines d’allumage M112 (T1) • Bobines d’allumage M113 (T1) |
15 |
| 39 | Non attribué | – |
| 40 | Système audio | 25 |
| 41 | Non attribué | – |
| 42 | Verrouillage centralisé : • Moteur de verrouillage centralisé de porte avant gauche (M14 / 6) • Moteur de verrouillage centralisé de porte avant droite (M14 / 5) Tube de raccordement de verrouillage centralisé, moteur 1 (Z53 / 1) : • Moteur de verrouillage centralisé de hayon (M14 / 7) • Moteur CL [ZV] de porte arrière gauche (M14 / 8) • Moteur CL [ZV] de porte arrière droite (M14 / 9) • Moteur de bouchon de réservoir CL [ZV] (M14 / 10) |
20 |
| 43 | Moteur de ventilateur (М2) arrière | 20 |
| 44 | Pompe de liquide de lave-glace de hayon (M5 / 3) | 15 |
| 44 | Type 163.154 / 157 Relais de ventilateur moteur, étage 1 (F1k26) Relais de ventilateur moteur, étage 1 (F1k26) Tube de raccordement de compartiment moteur gauche, ventilateur (Z56 / 2) • Ventilateur auxiliaire gauche (M4m1) • Ventilateur auxiliaire droit (M4m2) |
40 |
| 45 | Pompe à air électrique (M33) | 40 |
| 46 | Tube de raccordement du tableau de bord, feu de brouillard arrière (Z50 / 10) • Feu de brouillard arrière gauche (E3e5), feu de brouillard arrière droit (E4e5) Connecteur d’attelage (X52) |
7,5 |
| 47 | Tube de raccordement de phare auxiliaire, côté droit du compartiment moteur (Z56 / 4) Phare avant gauche (E1) • Feu de brouillard gauche (E1e4) • Feu de route gauche (E1e7), feu de route droit (E2e7) Phare avant droit (E2) • Feu de brouillard droit (E2e4) |
15 |
| Relais | ||
| K1 | Relais de lunette arrière chauffante | |
| K2 | Module de relais VENTILATEUR (K39) | |
| K3 | Relais de pompe à carburant électrique (sauf moteur 612.963) | |
| K4 | Relais de clignotant gauche | |
| K5 | Circuit 58 relais, éclairage de plaque d’immatriculation / groupe de clignotants | |
| K6 | Programme de stabilité électronique (ESP) / relais de désactivation des feux stop | |
| K7 | Relais de signal de virage droit | |
| K8 | Relais de démarreur (interrupteur électromagnétique, borne 50) | |
| K9 | Circuit de relais 58R (feu de position droit) | |
| K10 | Réserve | |
| K11 | Circuit de relais 15 temporisé (moteur 612.963 uniquement) | |
| K12 | Circuit de relais 15 | |
| K13 | Circuit de relais 58L (feu de position gauche) | |
| K14 | Relais de confort | |
| K15 | Relais de verrouillage centralisé, déverrouillage du hayon | |
| K16 | Relais de vitre avant droite | |
| K17 | Relais d’essuie-glace avant, intermittent | |
| K18 | Relais de vitre avant gauche | |
| K19 | Relais de pompe de circulation de chauffage et fusible de ventilateur de boîte à fusibles et boîte à relais | |
| K20 | Relais de verrouillage centralisé : Verrouillage de toutes les portes | |
| K21 | Relais de ventilateur de chauffage | |
| K22 | Relais de feux de croisement et contact | |
| K23 | Relais de verrouillage centralisé : déverrouillage de la porte passager avant, des portes arrière et du bouchon de réservoir de carburant | |
| K24 | Relais de verrouillage centralisé : déverrouillage de la porte conducteur | |
| K25 | Réserve | |
| K26 | Relais de ventilateur moteur, étage 1, avec climatisation | |
| K27 | Réserve | |
| K28 | Relais de pompe d’injection d’air secondaire | |
| K29 | Relais de feux de brouillard arrière | |

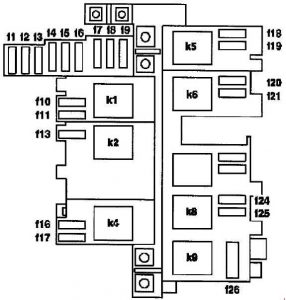

Boîte à fusibles et modules, espace pour les pieds avant droit
| Numéro |
Description |
[A] |
| 1 | Témoin AIRBAG OFF | 7.5 |
| 2 | Allume-cigare avant (avec éclairage de cendrier) | Jusqu’au VIN A289564, X754619 :
20
À partir du VIN A289565, X754620 : 15
|
| 3 | Moteur d’essuie-glace de hayon | 15 |
| 4 | Jusqu’au VIN A289564, X754619 : unité de commande E-Call (USA uniquement) À partir du VIN A289565, X754620 : moteur de ventilateur avant |
7,5 40 |
| 5 | Aspirateur / climatisation | Jusqu’au VIN A289564, X754619 :
7.5
À partir du VIN A289565, X754620 : 15
|
| 6 | Prise interne | 20 |
| 7 | Non attribué | – |
| 8 | Chauffage de siège avant gauche et chauffage de siège avant droit Non attribué |
Jusqu’au VIN A289564, X754619 :
20 À partir du VIN A289565, X754620
|
| 9 | Non attribué | – |
| 10 | Commutateur de réglage de siège avant gauche | Jusqu’au VIN A289564, X754619 :
30
À partir du VIN A289565, X754620 : 35
|
| 11 | Commutateur de réglage de siège avant droit | Jusqu’au VIN A289564, X754619 :
30
À partir du VIN A289565, X754620 : 35
|
| 13 | Retirer la pompe à carburant existante avec capteur de niveau de carburant (essence) | 20 |
| 17 | Chauffage de lunette arrière | 25 |
| 19 | Pompe HCS [SRA] | 30 |
| 20 | Phare de route droit | À partir du VIN A289565, X754620 :
7,5
|
| 21 | Clignotant gauche / feux de route | À partir du VIN A289565, X754620 :
7,5
|
| 24 | Moteurs de lève-vitres arrière et alimentation du panneau de commande inférieur | À partir du VIN A289565, X754620 :
25
|
| 25 | Moteurs de lève-vitres avant et alimentation du panneau de commande inférieur | À partir du VIN A289565, X754620 :
25
|
| Relais | ||
| K1 | Relais de commande de confort des sièges | |
| K2 | Relais de pompe à carburant (essence) | |
| K4 | Relais de dégivrage de lunette arrière | |
| K5 | Relais de pompe HCS [SRA] | |
| K6 | Relais auxiliaire de feux de route (à partir du VIN A289565, X754620) | |
| K8 | Panneau de commande inférieur / interrupteur de pont de contact (à partir du VIN A289565, X754620) | |
| K9 | Relais pour l’alimentation en tension de la borne 15 | |
