Mercedes-Benz Classe B W242, W246 (2012-2018) – boîte à fusibles

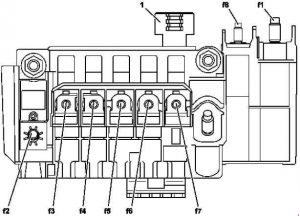

Mercedes-Benz Classe B w242, w246 (2012-2018) – schéma de la boîte à fusibles
Année de fabrication : 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Le fusible de l’allume-cigare (prise de courant) dans la Mercedes Classe B w242, w246 (2012-2018) est le fusible 72 dans la boîte à fusibles (compartiment des pieds du passager).
Boîte à fusibles dans le compartiment moteur
| Numéro | Description | Ampérage [A] |
| 201 | Sirène d’avertissement | 5 |
| 202 | Unité de commande de chauffage stationnaire | 20 |
| Commande électrique (W242) :
Circuit 87 du relais de l’unité de commande du frein de stationnement. |
5 | |
| 203 | Phare LED :
phare avant droit. |
15 |
| Commande électrique (W242) :
Unité de commande du groupe motopropulseur |
5 | |
| 204 | Unité de commande électronique du programme de stabilité | 25 |
| 205 | Klaxon gauche ;
Klaxon droit. |
15 |
| 206 | Applicable au moteur 651 :
Unité de commande CDI Applicable au moteur 607 : Unité de commande du groupe motopropulseur ; Commande électrique (W242) : Relais de la pompe à vide pour l’assistance au freinage ; Relais du circuit 87M. |
5 |
| 207 | Concerne le moteur diesel :
Relais du circuit 87M Commande électrique (W242) : Vanne d’isolation pour le refroidissement de la batterie haute tension Unité de commande du frein de stationnement |
5 |
| 208 | Applicable aux moteurs 133, 607 :
Relais du circuit 87 |
7.5 |
| Commande électrique (W242) :
Moteur de ventilateur |
5 | |
| 209 | Phare LED :
phare avant gauche |
15 |
| Commande électrique (W242) :
Réserve |
– | |
| 210 | Relais de chauffage du pare-brise avant | 5 |
| à partir du 03.11.2014, sauf (version canadienne) :
Relais du démarreur avant |
5 | |
| 211 | Commande au gaz naturel (W242) :
Unité de commande CNG |
7.5 |
| Commande électrique (W242) :
Pompe de circulation du circuit de chauffage |
15 | |
| 212 | Applicable aux moteurs 133, 270 :
Manchon de raccordement, circuit 87M3 ; Concerne le moteur 651 : Élément chauffant du tuyau d’échappement ; Élément chauffant du thermostat de liquide de refroidissement ; Vanne de dérivation du radiateur de recirculation des gaz d’échappement ; Concerne le moteur 607 (norme d’émission EU5) : Capteur d’oxygène avant le catalyseur ; Pression de transmission de l’actionneur de positionneur ; Concerne le moteur 607 (norme d’émission EU6) : Capteur d’oxygène avant le catalyseur ; Concerne le moteur 607 : Unité de commande CDI ; Commande électrique (W242) : Commande électrique et pompe de liquide de refroidissement suralimenté. |
15 |
| 213 | Applicable aux moteurs 133, 270, 651 :
Manchon de raccordement, circuit 87 M2e Concerne le moteur 607 (norme d’émission EU5) : Arbre à cames ; Capteur Hall ; Unité de commande CDI ; Vanne de régulation de quantité ; Concerne le moteur 607 (norme d’émission EU6) : Capteur d’oxygène après le catalyseur ; Unité de commande CDI ; Commande électrique (W242) : Pompe de liquide de refroidissement du système de refroidissement de la batterie 1. |
15 |
| 214 | Applicable aux moteurs 133, 270, 651 :
Manchon de raccordement, circuit 87 M4e |
10 |
| Commande électrique (W242) :
Pompe de liquide de refroidissement du système de refroidissement de la batterie 2 |
15 | |
| 215 | Applicable au moteur essence :
Bobine d’allumage du cylindre 1 ; Bobine d’allumage du cylindre 2 ; Bobine d’allumage du cylindre 3 ; Bobine d’allumage du cylindre 4 ; Concerne le moteur 651 : Vanne de régulation de quantité ; Concerne le moteur 607 : Unité de commande CDI ; Régulateur de pression de suralimentation ; Vanne de régulation de quantité. |
20 |
| Commande électrique (W242) :
Unité de commande de température ; Passerelle de l’unité de commande du groupe motopropulseur ; Commande électrique (W242) à partir du 03.11.2014 : Distributeur haute tension. |
5 | |
| 216 | Applicable au moteur essence :
Unité de commande ME-SFI ; Applicable au moteur 607 : Unité de commande du groupe motopropulseur. |
5 |
| 217 | Applicable avec la transmission 724 :
W unité de commande de transmission entièrement intégrée avec double embrayage. |
25 |
| 218 | Unité de commande électronique du programme de stabilité | 5 |
| 219 | Commande électrique (W242) :
Unité de commande du frein de stationnement. |
5 |
| 220 | Pompe de circulation d’huile de transmission | 10 |
| 221 | Commande électrique (W242) :
Pompe à vide |
40 |
| 222 | Commande électrique (W242) :
Compresseur électrique de fluide frigorigène |
7.5 |
| 223 | Réserve | – |
| 224 | Contrôleur électronique DISTRONIC ;
Unité de commande ASSIST DE PRÉVENTION DES COLLISIONS. |
7.5 |
| 225 | Commande électrique (W242) :
Unité de commande du groupe motopropulseur. |
5 |
| 226 | Commande au gaz naturel (W242) :
Unité de commande CNG ; Commande électrique (W242) : Unité de commande du chargeur ; Unité de commande de l’électronique de puissance. |
5 |
| 227 | Commande électrique (W242) :
Unité de commande de l’électronique de puissance. |
5 |
| 228 | Commande électrique (W242) :
Générateur de son de véhicule électrique |
5 |
| 229 | Groupe de phares avant gauche | 5 |
| 230 | Unité de commande de l’électronique du programme de stabilité | 5 |
| 231 | Groupe de phares avant droit | 5 |
| 232 | Unité de commande des phares | 15 |
| 233 | Réserve | – |
| 234 | Applicable au moteur 607 :
Unité de commande du groupe motopropulseur |
5 |
| Commande électrique (W242) :
Distributeur haute tension |
10 | |
| 235 | Applicable au moteur 607 :
Moteur de ventilateur ; Actionneur de volets de radiateur. |
7.5 |
| Applicable au moteur 133 :
Pompe de circulation du radiateur d’air de suralimentation ; Pompe de circulation du radiateur d’air de suralimentation. |
7.5 | |
| 236 | Unité de commande SAM | 40 |
| 237 | Unité de commande de l’électronique du programme de stabilité | 40 |
| 238 | Pare-brise avant chauffant | 50 |
| 239 | Relais de vitesse d’essuie-glace 1/2 | 30 |
| 240A | Relais 50 du démarreur | 25 |
| Commande électrique (W242) :
Unité de commande du groupe motopropulseur |
7.5 | |
| 240B | Relais du circuit 15 (non bloqué) | 25 |
| 241 | Commande électrique (W242) :
Chauffage PTC haute tension |
7.5 |
| Relais | ||
| J | Relais de klaxon | |
| K | Relais de vitesse d’essuie-glace 1/2 | |
| L | Relais d’activation/désactivation des essuie-glaces avant | |
| M | Circuit 50 du relais du démarreur ;
Commande électrique (W242) : Relais du circuit 87. |
|
| N | Relais du circuit 87 M. | |
| O | ECO start / stop :
Relais de la pompe de circulation d’huile de transmission ; Commande électrique (W242) : Relais du circuit 87 de l’unité de commande du verrouillage de stationnement. |
|
| P | Relais de réserve (F58kP) | |
| Q | Relais du circuit 15 (non bloqué) ;
Commande électrique (W242) : Relais d’alimentation de la pompe à vide de l’assistant de freinage (F58kQ). |
|
| R | Relais du circuit 15 | |
| S | Relais du circuit 87 | |
| T | Relais de chauffage du pare-brise avant | |
Boîte à fusibles dans l’habitacle
| Numéro | Description | Ampérage [A] |
| 21 | Concerne le moteur diesel :
Amplificateur de chauffage PTC |
150 |
| 22 | Relais de batterie supplémentaire pour la fonction ECO start / stop | 200 |
| 23 | Actionneur de porte avant gauche | 30 |
| 24 | Actionneur de porte avant droit | 30 |
| 25 | Unité de commande SAM | 30 |
| 26 | Manchon de raccordement de batterie supplémentaire ECO start / stop | 10 |
| 27 | Module de fusibles et de relais dans le compartiment moteur | 30 |
| 28 | Unité de commande du générateur de son dans le véhicule ;
Commande électrique (W242) : Unité de commande de gestion de la température. |
5 |
| 29 | jusqu’au 02.11.2014 :
Prise de remorque ; Situation au 03.11.2014 : Unité de commande de reconnaissance de remorque. |
15 |
| 30 | Unité de commande de reconnaissance de remorque | 5 |
| 31 | 4MATIC :
Actionneur du système de transmission intégrale |
5 |
| 32 | Unité de commande du module d’éclairage de direction | 5 |
| 33 | Panneau de commande Audio / COMAND | 5 |
| 34 | Unité de commande et d’opération ACC | 7,5 |
| 35 | Chauffage de la lunette arrière | 40 |
| 36 | Unité de commande du siège conducteur ;
Unité de commande de réglage du support lombaire du siège conducteur. |
7,5 |
| 37 | Affichage Audio / COMAND | 7,5 |
| 38 | Unité de commande du système de retenue supplémentaire | 7,5 |
| 39 | Unité de commande du panneau de commande suspendu | 10 |
| 40 | Applicable au moteur 651 (réglementation sur les émissions EU6) :
Unité de commande du système de propulsion |
15 |
| Commande électrique (W242) :
Unité de commande du système de propulsion |
5 | |
| 41 | Module de commande du toit ouvrant panoramique | 30 |
| 42 | Radio (Audio 5 USB, Audio 20 CD, Audio 20 CD avec changeur de CD) ;
Unité de commande COMAND. |
5 |
| Radio (Radio 20, Audio 20 USB) | 25 | |
| 43 | Unité de commande du système de stationnement | 5 |
| 44 | Treuil réversible avant gauche pour tension de secours | 40 |
| 45 | Treuil réversible avant droit pour tension de secours | 40 |
| 46 | Unité de commande du siège passager avant ;
Unité de commande de réglage du support lombaire du siège passager. |
7,5 |
| 47 | Module de navigation | 7,5 |
| Unité de commande du système d’amortissement adaptatif | 25 | |
| 48 | Réserve | – |
| 49 | Unité de commande pour le kit de commande pour iPhone ® | 7,5 |
| Moteur de ventilateur COMAND | 5 | |
| 50 | Réserve | – |
| 51 | Réserve | – |
| 52 | Commande électrique (W242) :
Moteur de verrouillage de stationnement actif |
30 |
| 53 | Réserve | – |
| 54 | Réserve | – |
| 55 | Module de communication des services télématiques ;
Unité de commande KEYLESS-GO. |
5 |
| 56 | Unité de commande du module d’éclairage de direction | 10 |
| 57 | Assistant de maintien de voie :
Unité de commande multifonction du véhicule pour usage spécial |
30 |
| Véhicule spécial :
Unité de commande du véhicule pour usage spécial |
7.5 | |
| Commande électrique (W242) :
Circuit 87 du relais du moteur de verrouillage de stationnement actif (F34kG) |
5 | |
| 58 | Boîte à fusibles du véhicule pour usage d’urgence | 30 |
| 59 | Commande du siège passager avant, uni | 30 |
| 60 | Unité de commande du siège conducteur | 30 |
| 61 | Unité de commande de l’amplificateur du système audio | 40 |
| 62 | Concerne la transmission 711 :
Verrouillage électrique de la direction |
20 |
| 63 | Unité de commande du système d’alimentation | 25 |
| Commande électrique (W242) :
Port de contrôle du système de propulsion |
5 | |
| 64 | Unité de commande électronique pour les paiements ;
Unité de commande dédiée à la communication à courte portée. |
1 |
| 65 | Ampoule dans la boîte à gants | 5 |
| 66 | Boîte à fusibles du véhicule pour usage d’urgence | 15 |
| Interface du véhicule pour usage spécial | 5 |
| 67 | Réserve | – |
| 68 | Réserve | – |
| 69 | Réserve | – |
| 70 | Prise de console centrale arrière | 25 |
| 71 | Prise de coffre | 25 |
| 72 | Allume-cigare avant avec éclairage de cendrier ;
Prise de courant à l’intérieur du véhicule. |
25 |
| 73 | Contrôleur de frein de stationnement électrique | 30 |
| 74 | Contrôleur de frein de stationnement électrique | 30 |
| 75 | Unité de commande de reconnaissance de remorque | 20 |
| Propulsion électrique (W242) :
Unité de commande du système de gestion de batterie (N82 / 2) |
5 | |
| 76 | Unité de commande de reconnaissance de remorque (N28 / 1) | 25 |
| Propulsion électrique (W242) :
Unité de commande de verrouillage de stationnement |
5 | |
| 77 | Unité de commande de reconnaissance de remorque | 25 |
| 78 | Boîte à fusibles du véhicule pour situations d’urgence | 40 |
| 79 | Unité de commande SAM | 40 |
| 80 | Unité de commande SAM | 40 |
| 81 | Régulateur de ventilateur | 40 |
| 82 | Unité de commande du panneau de commande | 10 |
| 83 | Unité de commande électronique d’allumage | 7,5 |
| 84 | Unité de commande du panneau de commande supérieur | 5 |
| 85 | ATA [EDW] / protection anti-remorquage / unité de commande de sécurité intérieure | 5 |
| 86 | Amplificateur d’antenne FM, AM et CL [ZV] ;
à partir du 01.06.2016 : Amplificateur / compensateur d’antenne du système de téléphonie mobile. |
5 |
| 87 | Connecteur de diagnostic | 10 |
| 88 | Ensemble d’indicateurs | 10 |
| 89 | Interrupteur des feux extérieurs | 5 |
| 90 | Capteur radar intelligent du pare-chocs arrière gauche ;
Capteur radar intelligent du pare-chocs arrière droit. |
5 |
| 91 | Interrupteur de surveillance de l’activité de la pédale ;
Interrupteur d’éclairage des espaces pour les pieds ; Propulsion électrique (W242) : Unité de commande du système de gestion de batterie. |
5 |
| 92 | Unité de commande du système d’alimentation ;
Propulsion électrique (W242) : Unité de commande du système de propulsion de porte. |
5 |
| 93 | Contrôleur de frein de stationnement électrique | 5 |
| 94 | Unité de commande du système de retenue supplémentaire | 7,5 |
| 95 | Reconnaissance d’occupation du siège passager avant et
unité de commande du système de détection de poids ACSR (WSS) |
7,5 |
| 96 | Moteur d’essuie-glace de hayon | 15 |
| 97 | Connecteur électrique de téléphone portable | 5 |
| 98 | Unité de commande SAM | 5 |
| 99 | Unité de commande de surveillance de la pression des pneus | 5 |
| 100 | Applicable au moteur 133 :
INTERFACE DIRECT SELECT |
5 |
| 101 | 4MATIC :
Contrôleur du système de transmission intégrale |
10 |
| 102 | Récepteur de télécommande de chauffage stationnaire ;
Propulsion électrique (W242) : Unité de commande du système de propulsion ; Applicable aux véhicules AMG à partir du 01.09.2015 : Unité de commande du mode de transmission ; à partir du 01.06.2016 : Commutateur d’antenne pour téléphone et chauffage stationnaire. |
5 |
| 103 | Unité de commande du système d’appel d’urgence ;
Module de communication des services télématiques ; Unité de commande HERMES. |
5 |
| 104 | Unité de commande de l’interface multimédia ;
Unité de connexion multimédia. |
5 |
| 105 | Unité de commande de diffusion audio numérique ;
Unité de commande de radio satellite audio numérique (SDAR). |
5 |
| Module de syntonisation | 7,5 | |
| 106 | Caméra multifonction | 5 |
| 107 | Tuner TV numérique | 5 |
| 108 | jusqu’au 31.05.2016 :
Caméra de recul |
5 |
| à partir du 01.06.2016 :
Caméra de recul |
7,5 | |
| 109 | Connecteur électrique de la prise de charge | 20 |
| 110 | Contrôleur radio COMAND ;
Contrôleur de son moteur. |
30 |
| Relais | ||
| A | Relais du circuit 15 | |
| B | Relais d’essuie-glace arrière | |
| C | Circuit du relais 15R2 | |
| D | Relais de lunette arrière chauffante | |
| E | Circuit du relais 15R1 | |
| F | Circuit du relais 30g | |
| G | Propulsion électrique (W242) :
Circuit 87 du relais du moteur d’actionneur de verrouillage de stationnement |
|
Boîte à fusibles électrique avant
| N° | Description | Ampérage [A] |
| 1 | Alternateur | 300 |
| Commande électrique (W242) :
Unité de commande du convertisseur DC / DC |
400 | |
| 2 | Boîte à fusibles à l’intérieur du véhicule | 200 |
| Concerne le moteur diesel :
Boîte à fusibles interne du véhicule |
250 | |
| 3 | Unité de commande électrique d’assistance à la direction | 100 |
| 4 | Unité de commande SAM | 40 |
| 5 | Moteur de ventilateur | 80 |
| 6 | Applicable au moteur 607 :
Unité de commande de chauffage de carburant |
70 |
| 7 | Applicable au moteur 607 (norme d’émission EU5) :
Unité de commande pour le chauffage de régénération DPF |
125 |
| 8 | Applicable aux moteurs 607, 651 :
Étage de sortie de préchauffage |
100 |
| Relais | ||
| F32k1 | Relais de déconnexion | |
À propos de la Mercedes-Benz Classe B W242, W246 (2012-2018)
Les Mercedes-Benz Classe B W242 et W246, produites entre 2012 et 2018, sont des véhicules familiaux compacts caractérisés par un intérieur spacieux et des technologies modernes. Ces modèles sont réputés pour leur fiabilité et leur confort, offrant diverses options de motorisation, y compris des variantes essence et diesel. Selon l’équipement, les véhicules peuvent être dotés de systèmes de sécurité avancés, tels que l’assistant de maintien de voie ou le régulateur de vitesse adaptatif. Leur design élégant et la qualité de finition de l’intérieur font des modèles W242 et W246 un choix populaire parmi les conducteurs à la recherche d’un véhicule pratique et stylé.
Schéma de la boîte à fusibles Mercedes-Benz Classe B W242, W246
Cette page présente le schéma de la boîte à fusibles pour les Mercedes-Benz Classe B W242 et W246, essentiel pour un entretien et des réparations corrects du véhicule. La boîte à fusibles est généralement située à l’intérieur du véhicule, sous le tableau de bord côté conducteur, et une autre peut être placée dans le compartiment moteur. Les schémas sur cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour le fonctionnement sûr et efficace du véhicule, il est donc important de disposer d’un schéma précis de la boîte à fusibles.
