Chrysler Voyager (1995-2016) – Boîte à fusibles
Dans cet article, vous trouverez des schémas de la boîte à fusibles du Chrysler Voyager (1995-2016), des informations sur l’emplacement des panneaux de fusibles dans la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
Chrysler Voyager (1995-2001) – schéma des fusibles
Année de fabrication : 1995, 1996, 1997, 1998, 1999, 2000, 2001.
Fusible allume-cigare – Boîte à fusibles du compartiment moteur 1997 – Fusible n° 21/20A
Fusible allume-cigare – Boîte à fusibles du compartiment moteur (à partir de 1996) – Fusible n° 8/20A
Fusible allume-cigare – Boîte à fusibles du compartiment moteur 2000 – Fusible n° 4/20A

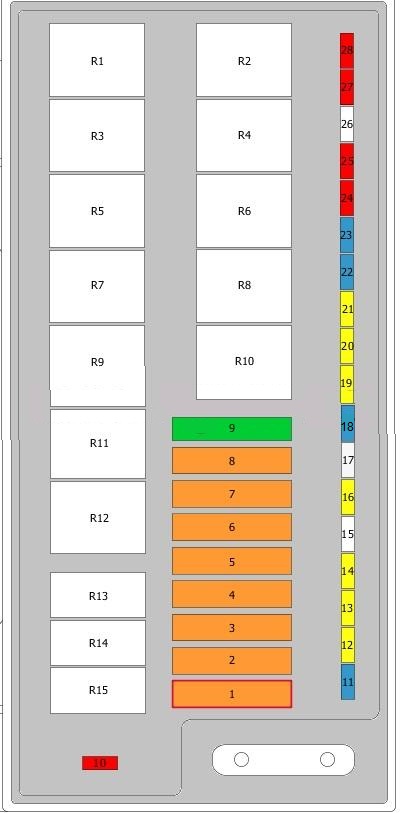

Boîte à fusibles du compartiment moteur 1995-1999.
Schéma de la boîte à fusibles
Affectation des fusibles (1997).
| Nr | Ampère [A] | Circuits protégés |
|---|---|---|
| Nr | Ampère [A] | Circuits protégés |
| 1 | 40A | Relais de dégivrage de la lunette arrière ;
Dégivrage de la lunette arrière ; Boîte à fusibles de l’habitacle, fusible 7. |
| 2 | 40A | Interrupteur d’allumage ;
Interrupteur 30A ; Relais de déverrouillage de porte, avant gauche ; Relais de déverrouillage de porte ; Relais de verrouillage de porte. |
| 3 | 40A | Unité de commande ABS |
| 4 | 40A | Relais de ventilateur de refroidissement n° 2 ;
Désactivation du ventilateur de refroidissement. |
| 5 | 40A | Relais de démarrage ;
Interrupteur d’allumage. |
| 6 | 40A | Relais de feux de position ;
Contrôleur de carrosserie ; Boîte à fusibles de l’habitacle, fusibles 1, 4 – 6. |
| 7 | 40A | Relais de moteur de ventilateur avant ;
Moteur de ventilateur avant. |
| 8 | 40A | Relais de ventilateur de refroidissement n° 3 ;
Relais de ventilateur de refroidissement n° 1 ; Désactivation du ventilateur de refroidissement. |
| 9 | 30A | Contrôleur de carrosserie ;
Relais d’essuie-glace ; Interrupteur d’essuie-glace avant ; Relais d’essuie-glace haute/basse vitesse ; Module d’essuie-glace. |
| 10 | 10 A | Sièges électriques ;
Rétroviseurs électriques ; Télécommande sans clé ; Centre de messages ; Unité de commande de carrosserie ; Tableau de bord ; Interrupteur d’allumage ; Boîte à fusibles de l’habitacle, fusible 2 ; Connecteur de données ; Radio. |
| 11 | 10 A | Éclairage intérieur (tous) ;
Module d’essuie-glace ; Interrupteur de rétroviseurs électriques ; Grâce au relais d’éclairage. |
| 12 | 15A | Relais d’alimentation du moteur diesel ;
Unité de commande du groupe motopropulseur (PCM) ; Modulateur de vide électronique ; Pompe à carburant ; Alternateur ; Capteur de débit d’air chaud ; Relais de bougie d’allumage ; Relais de ventilateur de refroidissement n° 1 ; Relais de ventilateur de refroidissement n° 2 ; Relais de ventilateur de refroidissement n° 3. |
| 13 | 20A | Relais de chauffage de carburant ;
Chauffage de carburant. |
| 14 | 20A | Relais de contrôle de transmission ;
Unité de commande de transmission ; Électroaimant(s) de contrôle de transmission. |
| 15 | Non utilisé | |
| 16 | 20A | Interrupteur de feux de freinage |
| 17 | 25A | Unité de commande ABS |
| 18 | 15A | Relais d’embrayage de compresseur de climatisation ;
Embrayage de compresseur de climatisation. |
| 19 | 20A | Système de feux de jour ;
Clignotants. |
| 20 | 20A | Klaxon ;
Relais de klaxon. |
| 21 | 20A | Relais de prise d’accessoires ;
Dégivrage électrique d’essuie-glace ; Prise d’accessoires avant et arrière. |
| Nr | Ampère [A] | Circuits protégés |
|---|---|---|
| 22 | 15A | Actionneur(s) de nivellement des phares ;
Interrupteur de nivellement des phares ; Phare droit. |
| 23 | 15A | Phare gauche |
| 24 | 10 A | Phare droit ;
Centre de messages. |
| 25 | 10 A | Phare gauche |
| 26 | Non utilisé | |
| 27 | 10 A | Unité de commande d’airbag |
| 28 | 10 A | Unité de commande d’airbag |
| R1 | Non utilisé | |
| R2 | Relais de prise d’accessoires | |
| R3 | Relais de klaxon | |
| R4 | Relais d’essuie-glace haute/basse vitesse | |
| R5 | Relais d’embrayage de compresseur de climatisation | |
| R6 | Relais d’essuie-glace | |
| R7 | Non utilisé | |
| R8 | Relais de feux de croisement | |
| R9 | Relais de moteur de ventilateur avant | |
| R10 | Relais de feux de route | |
| R11 | Relais de feux de position | |
| R12 | Relais d’essuie-glace | |
| R13 | Non utilisé | |
| R14 | Relais de chauffage de carburant | |
| R15 | Relais de puissance d’huile diesel |

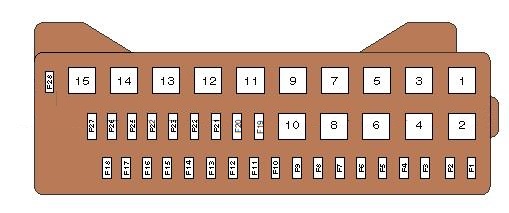

Boîte à fusibles du compartiment moteur (à partir de 1996)
| 1 | – |
| 2 | Relais allume-cigare |
| 3 | Relais klaxon |
| 4 | Relais moteur essuie-glace avant |
| 5 | Relais embrayage compresseur AC |
| 6 | Relais moteur essuie-glace avant |
| 7 | – |
| 8 | Relais feux de croisement |
| 9 | Relais ventilateur de chauffage |
| 10 | Relais feux de route |
| 11 | Relais feux de position |
| 12 | Relais système de transmission |
| 13 | Relais chauffage carburant/pompe à carburant (FP) |
| 14 | Relais contrôle moteur (EC) |
| F1 | (10A) Airbag |
| F2 | (10A) Airbag |
| F3 | – |
| F4 | (10A) Ampoule phare feux de croisement, gauche |
| F5 | (10A) Ampoule feux de croisement, droite |
| F6 | (20A) Ampoule feux de route, gauche |
| F7 | (15A) Ampoule feux de route, droite |
| F8 | (20A) Accessoires, allume-cigare |
| F9 | (20A) Klaxon |
| F10 | (20A) Feux de jour ;
Clignotants/ampoules d’avertissement ; Relais de feux de position. |
| F11 | (15A) Climatisation (AC) |
| F12 | (25A) Système anti-blocage (ABS) |
| F13 | (20A) Feux de freinage |
| F14 | – |
| F15 | (20A) Transmission automatique (AT) |
| F 16 | (20A) Pompe à carburant (FP) |
| F17 | (20A) Gestion moteur |
| F18 | (15A) Rétroviseurs extérieurs électriques ;
Lumières intérieures. |
| F19 | (30A) Essuie-glaces avant |
| F20 | (40A) Relais moteur ventilateur de refroidissement moteur 3 – Diesel |
| F21 | (40A) Relais ventilateur de chauffage |
| F22 | (40A) Fusibles F3/F4/F5 – boîte à fusibles de la console/panneau de relais |
| F23 | (40A) Interrupteur d’allumage, relais moteur de démarrage |
| F24 | (40A) Moteur 1 ventilateur de liquide de refroidissement – essence, moteur 2 ventilateur de liquide de refroidissement – diesel |
| F25 | (40A) Système anti-blocage (ABS) |
| F26 | (40A) Fusible F15 – boîte à fusibles de la console/panneau de relais |
| F27 | (40A) Relais de dégivrage de la lunette arrière |
| F28 | (10A) Système audio, interrupteur d’allumage, tableau de bord |

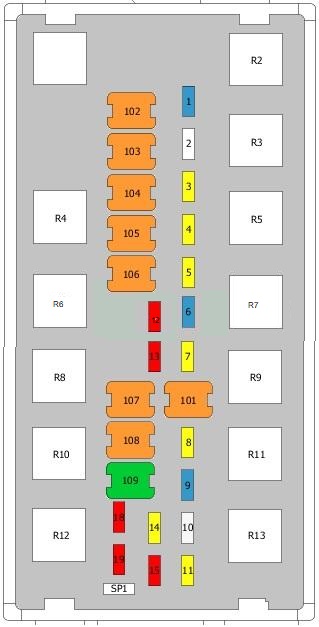

Boîte à fusibles du compartiment moteur (2000-2001)
Schéma de la boîte à fusibles (2000)
| Nr | Ampère [A] | Description |
|---|---|---|
| Nr | Ampère [A] | Description |
| 1 | 15A | Relais d’embrayage de compresseur de climatisation |
| 2 | Non utilisé | Non utilisé |
| 3 | 20A | Relais de puissance d’huile diesel |
| 4 | 20A | Relais de prise d’accessoires |
| 5 | 20A | Relais de chauffage de carburant |
| 6 | 15A | Relais de rétroviseurs électriques rabattables ;
Relais de rétroviseurs électriques ouvrants ; Rétroviseurs électriques. |
| 7 | 20A | Relais de klaxon |
| 8 | 20A | Phare gauche |
| 9 | 15A | Phare droit |
| 10 | 25A | Unité de commande ABS |
| 11 | 20A | Interrupteur de feux de freinage |
| 12 | 10 A | Unité de commande d’airbag |
| 13 | 10 A | Unité de commande d’airbag |
| 14 | 20A | Système de feux de jour ;
Clignotants. |
| 15 | 10 A | Unité de commande d’ouverture de véhicule sans clé ;
Centre de messages ; Unité de commande de carrosserie ; Tableau de bord ; Interrupteur d’allumage ; Radio ; Connecteur de données ; Mémoire de sièges ; Module de rétroviseurs électriques. |
| 18 | 10 A | Faisceau principal gauche |
| 19 | 10 A | Feu de croisement droit ;
Centre de messages. |
| 101 | 40A | Relais de feux de position |
| 102 | 40A | Unité de commande ABS |
| Nr | Ampère [A] | Description |
|---|---|---|
| 103 | 40A | Interrupteur d’allumage ;
Interrupteur 30A ; Relais de déverrouillage de porte, avant gauche ; Relais de déverrouillage de porte ; Relais de verrouillage de porte. |
| 104 | 40A | Relais de démarrage ;
Interrupteur d’allumage. |
| 105 | 40A | Relais de ventilateur de refroidissement n° 3 |
| 106 | 40A | Relais de ventilateur de refroidissement n° 2 |
| 107 | 40A | Relais de moteur de ventilateur avant |
| 108 | 40A | Relais de dégivrage de la lunette arrière ;
Dégivrage de la lunette arrière ; Boîte à fusibles de l’habitacle, fusible 7. |
| 109 | 30A | Relais d’essuie-glace ;
Relais d’essuie-glace haute/basse vitesse ; Interrupteur d’essuie-glace avant ; Module d’essuie-glace ; Unité de commande de carrosserie. |
| R1 | Non utilisé | |
| R2 | Relais d’embrayage de compresseur de climatisation | |
| R3 | Relais de puissance d’huile diesel | |
| R4 | Relais de démarrage | |
| R5 | Relais de chauffage de carburant | |
| R6 | Relais de prise d’accessoires | |
| R7 | Relais de klaxon | |
| R8 | Relais de moteur de ventilateur avant | |
| R9 | Relais de feux de position | |
| R10 | Relais d’essuie-glace | |
| R11 | Relais de feux de route | |
| R12 | Relais d’essuie-glace haute/basse vitesse | |
| R13 | Feu de route |

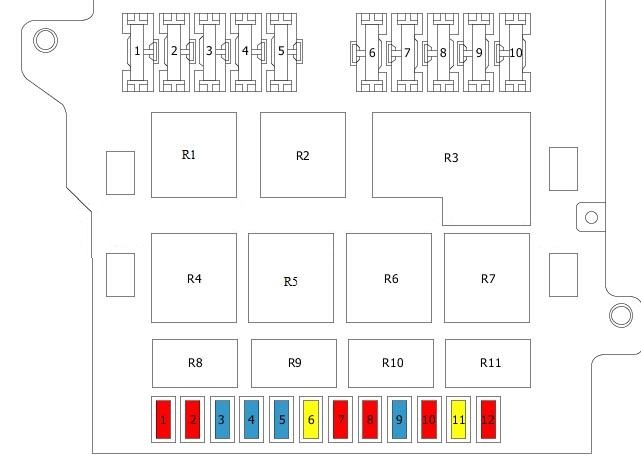

Boîte à fusibles de l’habitacle (1997)
| Nr | Ampère [A] | Description |
|---|---|---|
| Nr | Ampère [A] | Description |
| F1 | 10 A | Unité de commande de carrosserie |
| F2 | 10 A | Tableau de bord ;
Unité de commande de transmission. |
| F3 | 20A | Contrôle de chauffage de climatisation ;
Centre de messages ; Essuie-glace arrière. |
| F4 | 15A | Feu arrière droit ;
Feu avant droit/position clignotant ; Véhicule remorqué électrique ; Boîte à fusibles de l’habitacle, fusible 1. |
| F5 | 15A | Feux de brouillard avant |
| F6 | 15A | Feu arrière gauche ;
Feu avant gauche/position clignotant ; Éclairage de plaque d’immatriculation ; Interrupteur de phares. |
| F7 | 10 A | Rétroviseurs électriques |
| F8 | 10 A | Radio |
| F9 | Non utilisé | |
| F10 | 10 A | Unité de commande ABS |
| F11 | 20A | Chauffage de climatisation arrière |
| F12 | 10 A | Relais de dégivrage de la lunette arrière ;
Contrôle de chauffage de climatisation ; Rétroviseur électrique ; Console de pavillon ; Module de clignotants ; Système de feux de jour ; Relais de moteur de ventilateur avant ; Capteur de débit de phares ; Interrupteur de feux de recul. |
| 1 | 9A | Relais de chauffage de carburant ;
Relais de réserve ; Relais d’embrayage de compresseur de climatisation ; Unité de commande du groupe motopropulseur (PCM) ; Boîte à fusibles du compartiment moteur, fusible 27 ; Capteur de vitesse du véhicule. |
| 2 | 3A | Actionneur de serrure de porte avant gauche |
| 3 | 4A | Moteur de serrure de hayon arrière ;
Contact de porte coulissante, arrière gauche. |
| 4 | 4A | Actionneur de serrure de porte avant droite ;
Contact de porte coulissante, avant droite. |
| Nr | Ampère [A] | Description |
|---|---|---|
| 5 | 4A | Actionneur de serrure de porte avant gauche ;
Actionneur de serrure de porte avant droite. |
| 6 | 4A | Moteur de serrure de hayon arrière ;
Contact de porte coulissante, arrière gauche. |
| 7 | 6A | Pompes d’essuie-glace avant et arrière ;
Relais de prise d’accessoires. |
| 8 | 9A | Interrupteur, vitre électrique gauche |
| 9 | 9A | Interrupteur, vitre électrique gauche ;
Interrupteur, vitre électrique droite. |
| 10 | 3A | Pont d’interrupteur d’embrayage (transmission automatique) ;
Blocage d’embrayage (transmission manuelle) ; Relais de démarrage ; Régulateur de transmission. |
| R1 | Relais de déverrouillage de porte | |
| R2 | Relais de verrouillage de porte | |
| R3 | Système de feux de jour ;
Clignotant. |
|
| R4 | Relais de déverrouillage de porte gauche | |
| R5 | Non utilisé | |
| R6 | Non utilisé | |
| R7 | Non utilisé | |
| R8 | Relais de dégivrage de la lunette arrière | |
| R9 | Relais de haut-parleur | |
| R10 | Non utilisé | |
| R11 | Relais d’éclairage d’accueil |

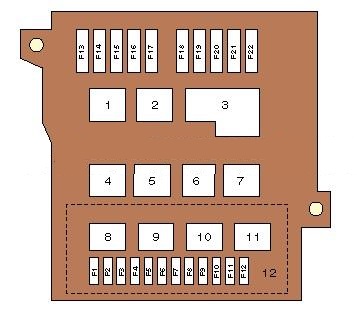

Boîte à fusibles de l’habitacle (à partir de 1996)
| 1 | Relais verrouillage centralisé – déverrouillage |
| 2 | Relais verrouillage centralisé – verrouillage |
| 3 | Relais/clignotant feux de détresse |
| 4 | Relais verrouillage centralisé, porte conducteur – déverrouillage |
| 5 | Relais pompe de lave-glace avant |
| 6 | Relais rétroviseur latéral – rabattement |
| 7 | Relais rétroviseur latéral – ouverture |
| 8 | Relais dégivrage lunette arrière |
| 9 | Relais unité audio |
| 10 | Relais feux de brouillard |
| 11 | Relais lumière intérieure |
| 12 | Module de contrôle multifonction |
| F1 | (10A) Éclairage tableau de bord, feu de position, droit |
| F2 | (10A) Tableau de bord |
| F3 | (15A) Feux de position, droits |
| F4 | (15A) Phares antibrouillard |
| F5 | (15A) Éclairage de plaque d’immatriculation, feu de position, gauche |
| F6 | (20A) Ampoules d’avertissement du tableau de bord ;
Climatisation (AC). |
| F7 | (10A) Rétroviseurs extérieurs électriques |
| F8 | (10A) Système audio |
| F9 | (15A)- |
| F10 | (10A) Interrupteur de position de la pédale d’embrayage (CPP) |
| F11 | (20A) Moteur de ventilateur de chauffage/AC, arrière |
| F12 | (10A) Système anti-blocage (ABS) ;
Relais de dégivrage de la lunette arrière ; Interrupteur de chauffage de siège, conducteur. |
| F13 | (9A) Relais de chauffage de carburant/pompe à carburant (FP) |
| F14 | (9A) – |
| F15 | (9A) Relais de verrouillage centralisé, porte conducteur |
| F 16 | (9A) – |
| F17 | (9A) – |
| F18 | (9A) – |
| F19 | (9A) Pompe de lave-glace avant – avant, pompe de lave-glace avant – arrière |
| F20 | (9A) Interrupteur de vitres électriques, porte conducteur, interrupteur de vitres électriques, porte passager |
| F21 | (9A) Interrupteur de vitres électriques, porte conducteur |
| F22 | (9A) – |
Boîte à fusibles dans le compartiment passager (2000)
| Nr | Ampère [A] | Circuits protégés |
|---|---|---|
| Nr | Ampère [A] | Circuits protégés |
| F1 | 10 A | Unité de commande de carrosserie |
| F2 | 10 A | Unité de commande de transmission ;
Électroaimant de verrouillage de transmission ; Tableau de bord ; Unité de commande de carrosserie ; Centre de messages ; Contrôle de chauffage de climatisation. |
| F3 | 15A | Feu arrière droit ;
Feu avant droit/position/clignotant ; Véhicule remorqué électrique ; Boîte à fusibles de l’habitacle, fusible 1. |
| F4 | 15A | Feux de brouillard |
| F5 | 15A | Feu arrière gauche ;
Éclairage de plaque d’immatriculation ; Interrupteur de phares ; Feu avant gauche/position/clignotant ; Module de lave-glace. |
| F6 | 20A | Unité de commande de carrosserie ;
Centre de messages ; Contrôle de chauffage de climatisation ; Rétroviseur électrique ; Compas/ordinateur de bord ; Essuie-glace arrière. |
| F7 | 10 A | Rétroviseurs électriques |
| F8 | 10 A | Relais de haut-parleur ;
Radio. |
| F9 | 10 A | Dégivrage électrique d’essuie-glace |
| F10 | 10 A | Interrupteur de verrouillage d’embrayage (transmission manuelle) ;
Électroaimant de verrouillage de levier de sélection (transmission automatique) ; Relais de démarrage ; Contrôleur de transmission. |
| F11 | 20A | Chauffage de climatisation arrière |
| F12 | 10 A | Relais de dégivrage de la lunette arrière ;
Contrôle de chauffage de climatisation ; Interrupteurs de sièges chauffants ; Module d’indicateur/feu de jour ; Unité de commande ABS ; Interrupteur de feux de recul (transmission manuelle) ; Interrupteur de position de stationnement/neutre (transmission automatique). |
| 1 | 9A | Capteur de vitesse du véhicule ;
Contrôleur moteur ; Antidémarrage ; Relais de chauffage de carburant ; Relais d’embrayage de compresseur de climatisation ; Boîte à fusibles du compartiment moteur, fusible 13. |
| 2 | Non utilisé | |
| 3 | 9A | Verrouillage centralisé ;
Sièges électriques ; Module de lave-glace. |
| 4 | Non utilisé |
| Nr | Ampère [A] | Circuits protégés |
|---|---|---|
| 5 | Non utilisé | |
| 6 | Non utilisé | |
| 7 | 9A | Pompes de lave-glace avant et arrière ;
Relais de prise d’accessoires. |
| 8 | 9A | Interrupteur de commande de vitres conducteur ;
Interrupteur de commande de vitres passager. |
| 9 | 9A | Interrupteur de commande de vitres conducteur |
| 10 | Non utilisé | |
| R1 | Relais de déverrouillage de porte | |
| R2 | Relais de verrouillage de porte | |
| R3 | Système de feux de jour ;
Clignotant. |
|
| R4 | Relais de déverrouillage de porte conducteur | |
| R5 | Module de lave-glace | |
| R6 | Relais de rétroviseurs électriques rabattables | |
| R7 | Relais de rétroviseurs électriques ouvrants | |
| R8 | Relais de dégivrage de la lunette arrière | |
| R9 | Relais de haut-parleur | |
| R10 | Relais de feux de brouillard | |
| R11 | Relais d’éclairage d’accueil |
Chrysler Voyager (2001-2007) – schéma des fusibles
Année de fabrication : 2001, 2002, 2003, 2004, 2005, 2006, 2007.
Fusible allume-cigare – Schéma des fusibles du compartiment moteur – Fusible n° 8/20A
Schéma des fusibles de l’habitacle
Schéma des fusibles
| Nr | Ampère [A] | Description |
|---|---|---|
| Nr | Ampère [A] | Description |
| fusible 1 | 10 A | Unité de commande de carrosserie |
| fusible 2 | 10 A | Tableau de bord ;
Unité de commande de transmission. |
| fusible 3 | 15A | Module d’essuie-glace ;
Clignotants ; Feu de position avant droit/clignotant. |
| fusible 4 | 15A | Feux de brouillard |
| fusible 5 | 15A | Module d’essuie-glace ;
Feu de position avant gauche/clignotant ; Éclairage de plaque d’immatriculation ; Interrupteur de phares. |
| fusible 6 | 20A | Centre de messages ;
Contrôle de chauffage de climatisation ; Moteur d’essuie-glace arrière. |
| fusible 7 | 10 A | Rétroviseurs électriques |
| fusible 8 | 10 A | Relais de haut-parleur |
| fusible 9 | 15A | Dégivrage électrique d’essuie-glace |
| fusible 10 | 10 A | Radio |
| fusible 11 | 20A | Chauffage de climatisation arrière |
| fusible 12 | 10 A | Relais de dégivrage de la lunette arrière ;
Rétroviseur électrique ; Feu clignotant ; Système de feux de jour. |
| R1 | Relais de déverrouillage de porte | |
| R2 | Relais de verrouillage de porte | |
| R3 | Système de feux de jour ;
Clignotants. |
|
| R4 | Relais de déverrouillage de porte conducteur |
| Nr | Ampère [A] | Description |
|---|---|---|
| R5 | Module d’essuie-glace | |
| R6 | Relais de rétroviseurs électriques rabattables | |
| R7 | Relais de rétroviseurs électriques ouvrants | |
| R8 | Relais de dégivrage de la lunette arrière | |
| R9 | Relais de haut-parleur | |
| R10 | Relais de phares antibrouillard | |
| R11 | Relais d’éclairage de confort | |
| 1 | 9A | Relais de pompe à carburant ;
Relais de réserve ; Relais d’embrayage de compresseur de climatisation ; Unité de commande moteur (PCM) ; Solénoïde de recirculation des gaz d’échappement ; Solénoïde de ventilation des vapeurs ; Schéma des fusibles du compartiment moteur, fusible 27. |
| 2 | ||
| 3 | 9A | Moteur de serrure de hayon arrière ;
Contact de porte coulissante, arrière gauche. |
| 4 | ||
| 5 | ||
| 6 | ||
| 7 | 9A | Pompes de lave-glace avant et arrière ;
Relais de prise d’accessoires. |
| 8 | 9A | Interrupteur, vitre gauche alimentée |
| 9 | 9A | Interrupteur, ;
Interrupteur, alimentation de la vitre droite. |
| 10 |

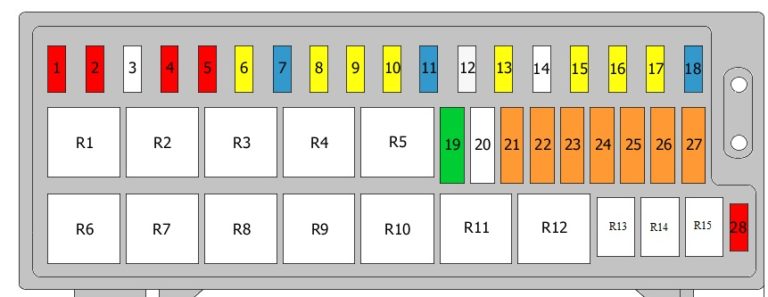

Schéma des fusibles du compartiment moteur.
Fusible 1
Contrôleur d’airbag – 10,0 A
Fusible 2
Contrôleur d’airbag – 10,0 A
Fusible 3
Fusible de réserve
Fusible 4
Phare avec feux de croisement gauche – 10,0 A
Fusible 5
Phare avec feux de croisement droit – 10,0 A
Fusible 6
Relais de phares antibrouillard
Phare avec feux de croisement gauche – 20,0 A
Fusible 7
Phare avec feux de croisement droit
Phares droits – 15,0 A
Fusible 8
Allume-cigare
20,0 A
Fusible 9
Klaxon
Relais de klaxon – 20,0 A
Fusible 10
Schéma des fusibles de l’habitacle – 20,0 A
Fusible 11
Relais d’embrayage de compresseur de climatisation – 15,0 A
Fusible 12
Unité de commande ABS – 25,0 A
Fusible 13
Interrupteur de feux de freinage
20,0 A
Fusible 14
Fusible/relais de réserve
Fusible 15
Relais de contrôle de transmission
20,0 A
Fusible 16
Relais de pompe à carburant
Unité de commande du système de transmission (PCM)
20,0 A
Fusible 17
Relais d’arrêt automatique
20,0 A
Fusible 18
Rétroviseurs électriques
Schéma des fusibles de l’habitacle
15,0 A
Fusible 19
Relais d’essuie-glace
30,0 A
Fusible 20
Non utilisé
Fusible 21
Relais de moteur de ventilateur avant
40,0 A
Fusible 22
Relais de feux de position
40,0 A
Fusible 23
Interrupteur d’allumage
Relais de moteur de démarrage
40,0 A
Fusible 24
Relais 1 de ventilateur de refroidissement
Relais 2 de ventilateur de refroidissement
40,0 A
Fusible 25
Contrôleur ABS
40,0 A
Fusible 26
Verrouillage centralisé
Schéma des fusibles de l’habitacle
40,0 A
Fusible 27
Dégivrage de la lunette arrière
Schéma des fusibles de l’habitacle
40,0 A
Fusible 28
Sièges à mémoire
Module de rétroviseurs électriques
Schéma des fusibles de l’habitacle
10,0 A
Relais R1
Relais d’allume-cigare
Prise d’accessoires
Relais R2
Relais d’essuie-glaces haute/basse vitesse
Relais R3
Relais d’essuie-glace
Relais R4
Relais de câblage principal
Relais R5
Relais de câblage des phares
Relais R6
Relais de réserve
Relais R7
Relais de klaxon
Relais R8
Relais d’embrayage de compresseur de climatisation
Relais R9
Relais de réserve
Relais R10
Relais de moteur de ventilateur avant
Relais R11
Relais de démarrage
Relais R12
Relais de feux de position
Relais R13
Relais de contrôle de transmission
Relais R14
Relais de pompe à carburant
Relais supplémentaire, pompe à carburant
Relais R15
Relais d’arrêt automatique.
Schéma des fusibles et relais – Chrysler Voyager
Concerne les nouveaux véhicules des années :
2008.

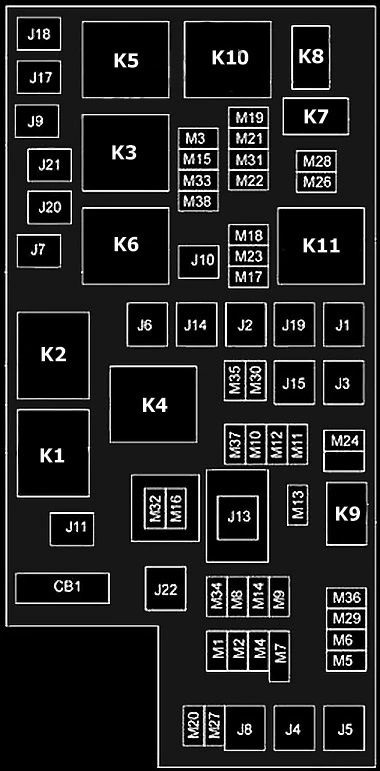

Le module d’alimentation entièrement intégré (TIPM) est situé dans le compartiment moteur près de la batterie.
Il contient des fusibles à cartouche et des mini-fusibles. L’étiquette d’identification de chaque élément peut être imprimée ou estampillée sur le côté intérieur du couvercle. Les numéros à l’intérieur du couvercle du TIPM correspondent au tableau suivant.
| Emplacement | Fusible à cartouche | Mini-fusible | Description |
|---|---|---|---|
| Emplacement | Fusible à cartouche | Mini-fusible | Description |
| J1 | 40 A vert | — | Siège électrique rabattable |
| J2 | 30 Amp rose | — | Module de porte |
| J3 | 40 A vert | — | Module de porte arrière (nœud de porte arrière) |
| J4 | 25 Amp naturel | — | Nœud de porte conducteur |
| J5 | 25 Amp naturel | — | Nœud de porte passager |
| J6 | 40 A vert | — | Pompe du système anti-blocage (ABS)/ESP |
| J7 | 30 Amp rose | — | Valve du système anti-blocage (ABS) |
| J8 | 40 A vert | — | Siège à mémoire de puissance (si présent) |
| J9 | 40 A vert | — | Moteur PZEV/carburant variable |
| J10 | 30 Amp rose | — | Relais d’essuie-glace de phare/valve de réglage manuel |
| J11 | 30 Amp rose | — | Module de porte coulissante à commande électrique |
| J13 | 60 A jaune | — | Consommation après coupure de contact (IOD) — principale |
| J14 | 40 A vert | — | Chauffage de la lunette arrière |
| J15 | 30 Amp rose | — | Ventilateur arrière |
| J17 | 40 A vert | — | Électroaimant du moteur de démarrage |
| J18 | 20 A jaune | — | Module de commande du groupe motopropulseur (PCM) Plage de transmission |
| J19 | 60 A jaune | — | Ventilateur de radiateur |
| J20 | 30 Amp rose | — | Essuie-glace avant |
| J21 | 20 A jaune | — | Gicleurs avant/arrière |
| J22 | 25 Amp naturel | — | Module de toit ouvrant |
| M1 | 15 A bleu | Feu stop central supérieur (CHMSL)/interrupteur de frein | |
| M2 | — | 20 A jaune | Éclairage de remorque |
| M3 | — | 20 A jaune | — |
| M4 | — | 10 A rouge | Remorque |
| M5 | — | 25 Amp naturel | Onduleur |
| M6 | — | 20 A jaune | — |
| M7 | — | 20 A jaune | Au point d’alimentation n° 2 (SÉLECTION BATT/ACC) |
| M8 | — | 20 A jaune | Siège avant chauffant (si présent) |
| Emplacement | Fusible à cartouche | Mini-fusible | Description |
|---|---|---|---|
| M9 | — | 20 A jaune | Siège arrière chauffant (si présent) |
| M10 | 20 A jaune | Désactivation de l’allumage — système de divertissement du véhicule (IOD-VES), récepteur audio satellite numérique (SDARS), DVD, module mains libres (HFM), mécanisme universel d’ouverture de porte de garage (UGDO), lumière de courtoisie (VANITY LP) | |
| M11 | 10 A rouge | (consommation après coupure de contact) IOD-HVAC/ATC, MW SENSR, lampe sous capot (UH LMP) | |
| M12 | — | 30 A vert | Amplificateur (AMP) |
| M13 | 20 A jaune | Nœud d’allumage de l’habitacle (IOD-CCN). Module de commande sans fil (WCM), klaxon, module horaire (CLK MOD), interrupteur multifonction (MULTI-FCTN SW) | |
| M14 | — | 20 A jaune | Remorque (export uniquement) |
| M15 | — | 20 A jaune | COL MOD, IR SNS, ventilation de chauffage, climatisation/régulation automatique de la température (HVAC/ATC), rétroviseur (RR VW MIR), nœud de l’habitacle (CCN), interrupteur de boîte de transfert (T-CASE SW), RUN/ST, interrupteur multifonction (MULTIFTCN SW), moniteur de pression des pneus (TPM), module de bougies de préchauffage (GLW PLG MOD) — Diesel export uniquement |
| M16 | 10 A rouge | Contrôleur des dispositifs de retenue des occupants/module de classification des occupants (ORC/OCM) | |
| M17 | — | 15 A bleu | Feu arrière gauche/éclairage de plaque d’immatriculation/stationnement (LT-TAIL/LIC/PRK LMP) |
| M18 | 15 A bleu | Feu arrière droit/stationnement/fonctionnement (RT-TAIL/PRK/RUN LMP) | |
| M19 | — | 25 Amp Naturel | Désactivation automatique (ASD #1 et #2) |
| M20 | 15 A bleu | Éclairage intérieur du nœud de l’habitacle (CCN INT LIGHT), groupe d’interrupteurs (SW BANK), module de commande de direction (SCM) | |
| M21 | — | 20 A jaune | Désactivation automatique (ASD #3) |
| M22 | — | 10 A rouge | Klaxon droit (Klaxon RT (haut/bas) |
| M23 | — | 10 A rouge | Klaxon gauche (Klaxon LT (haut/bas) |
| M24 | — | 25 Amp Naturel | Essuie-glace arrière |
| M25 | 20 A jaune | Pompe à carburant (FUEL PUMP), pompe de levage diesel (DSL LIFT PUMP) – export uniquement | |
| M26 | 10 A rouge | Interrupteur de rétroviseur électrique (PWR MIRR SW), interrupteur de vitre conducteur (DRVR WIND SW) | |
| M27 | 10 A rouge | Interrupteur d’allumage (IGN SW), module de vitre (WIN MOD) | |
| M28 | 10 A rouge | Contrôleur de nouvelle génération (NGC), canal de transmission (TRANS FEED), J1962 | |
| M29 | — | 10 A rouge | Module de classification des occupants (OCM) |
| M30 | 15 A bleu | Module d’essuie-glace arrière (RR WIPER MOD), rétroviseur électrique rabattable (PWR FOLD MIR) | |
| M31 | — | 20 A jaune | Feux de recul (LUCI B/U) |
| M32 | 10 A rouge | Contrôleur des dispositifs de retenue des occupants (ORC), TT EUROPE | |
| M33 | 10 A rouge | Contrôleur de nouvelle génération (NGC), contrôleur global du moteur du système de propulsion (GPEC) | |
| M34 | 10 A rouge | Aide au stationnement (PRK ASST). Ventilation de chauffage, module de climatisation (HVAC MOD), lave-phares (HDLP WASH), compas (COMPAS) | |
| M35 | — | 10 A rouge | Rétroviseurs chauffants |
| M36 | — | 20 A jaune | Au point d’alimentation n° 3 (BATT) |
| M37 | 10 A rouge | Système anti-blocage (ABS), programme électronique de stabilité (ESP), interrupteur de feux de freinage (STP LP SW), contrôle de la pompe à carburant | |
| M38 | — | 25 Amp Naturel | Moteurs de verrouillage/déverrouillage (LOCK/UNLOCK MTRS) |
Les rétroviseurs chauffants, la prise de courant du panneau d’instruments inférieur et la console centrale amovible, lorsqu’ils sont en position avant, sont équipés de fusibles à réinitialisation automatique qui ne peuvent être assistés que par un concessionnaire agréé. Les sièges à réglage électrique sont protégés par un fusible de 30 A situé sous le siège du conducteur. Les vitres électriques sont protégées par un fusible automatique de 25 A situé sous le tableau de bord près de la colonne de direction. En cas de perte temporaire ou permanente de ces systèmes, contactez un concessionnaire agréé pour obtenir de l’aide.
Schéma des fusibles et relais – Chrysler Voyager
S’applique aux nouveaux véhicules des années :
2009.
Le module d’alimentation entièrement intégré (TIPM) est situé dans le compartiment moteur, près de la batterie.
Il contient des fusibles à cartouche et des mini-fusibles. L’étiquette d’identification de chaque élément peut être imprimée ou estampillée sur le côté intérieur du couvercle. Les numéros à l’intérieur du couvercle du TIPM correspondent au tableau suivant.
| Emplacement | Fusible à cartouche | Mini-fusible | Description |
|---|---|---|---|
| Emplacement | Fusible à cartouche | Mini-fusible | Description |
| J1 | 40 A vert | — | Siège électrique rabattable |
| J2 | 30 A rose | — | Module de porte arrière |
| J3 | 30 A rose | — | Module de porte arrière (nœud de porte arrière) |
| J4 | 25 A naturel | — | Nœud de porte conducteur |
| J5 | 25 A naturel | — | Nœud de porte passager |
| J6 | 40 A vert | Pompe du système de freinage antiblocage (ABS)/ESP | |
| J7 | 30 A rose | Valve du système de freinage antiblocage (ABS)/ESP | |
| J8 | 40 A vert | — | Siège à mémoire de position (si présent) |
| J9 | 40 A vert | — | Moteur PZEV/carburant variable |
| J10 | 30 A rose | — | Relais d’essuie-glace de phare/valve de réglage du collecteur |
| J11 | 30 A rose | — | Module de porte coulissante électrique/relais de verrouillage Thatcham |
| J13 | 60 A jaune | — | Consommation après coupure du contact (IOD) – principal |
| J14 | 40 A vert | — | Chauffage de la lunette arrière |
| J15 | 30 A rose | — | Ventilateur arrière |
| J17 | 40 A vert | — | Électroaimant du démarreur |
| J18 | 20 A bleu | Module de commande du groupe motopropulseur (PCM) Gamma de transmission | |
| J19 | 60 A jaune | — | Ventilateur de radiateur |
| J20 | 30 A rose | — | Essuie-glace avant |
| J21 | 20 A bleu | — | Pulvérisateur avant/arrière |
| J22 | 25 A naturel | — | Module de toit ouvrant |
| M1 | 15 A bleu | Feu stop central supérieur (CHMSL)/interrupteur de frein | |
| M2 | — | — | — |
| M3 | — | 20 A jaune | Fusible de rechange |
| M4 | — | 10 A rouge | Remorque |
| M5 | — | 25 A naturel | Onduleur |
| M6 | — | 20 A jaune | Au point d’alimentation n° 1 (ACC), capteur de pluie |
| M7 | 20 A jaune | Au point d’alimentation n° 2 (SÉLECTION BATT/ACC) | |
| M8 | — | 20 A jaune | Siège chauffant avant (si présent) |
| Emplacement | Fusible à cartouche | Mini-fusible | Description |
|---|---|---|---|
| M9 | — | 20 A jaune | Siège chauffant arrière (si présent) |
| M10 | 15 A bleu | Désactivation de l’allumage — système de divertissement du véhicule (IOD-VES), récepteur audio satellite numérique (SDARS), DVD, module mains libres (HFM), mécanisme universel d’ouverture de porte de garage (UGDO), lumière de miroir (VANITY LP), module de streaming vidéo | |
| M11 | — | 10 A rouge | (consommation après coupure du contact) IOD-HVAC/ATC |
| M12 | — | 30 A vert | Amplificateur (AMP)/Radio |
| M13 | 20 A jaune | Consommation après coupure du contact — nœud de cabine (IOD-CCN), sirène, module d’horloge (CLK MOD), interrupteur multifonction (MULTI-FCTN SW)/ITM | |
| M14 | — | 20 A jaune | Fusible de rechange |
| M15 | — | 20 A jaune | Rétroviseur (RR VW MIR), nœud de cabine (CCN), interrupteur multifonction (MULTIFTCN SW), moniteur de pression des pneus (TPM), module de bougies de préchauffage (GLW PLG MOD) — uniquement pour l’exportation diesel, groupe de transmission (effet Hall), réduction du bruit (ANC) |
| M16 | 10 A rouge | Contrôleur de dispositifs de retenue des passagers/module de classification des passagers (ORC/OCM) | |
| M17 | 15 A bleu | Feu arrière gauche/éclairage de plaque d’immatriculation/stationnement (LT-TAIL/LIC/PRK LMP), feux de jour | |
| M18 | 15 A bleu | Feu arrière droit/stationnement/pour la conduite (RT-TAIL/PRK/RUN LMP) | |
| M19 | — | 25 A naturel | Désactivation automatique (ASD #1 et #2) |
| M20 | — | 15 A bleu | Éclairage intérieur du nœud de cabine (CCN INT LIGHT), groupe d’interrupteurs (SW BANK), module de commande du système de direction (SCM), volant d’interrupteurs |
| M21 | — | 20 A jaune | Désactivation automatique (ASD #3) |
| M22 | — | 10 A rouge | Klaxon droit (Klaxon RT (haut/bas) |
| M23 | — | 10 A rouge | Klaxon gauche (Klaxon LT (haut/bas) |
| M24 | — | 25 A naturel | Essuie-glace arrière |
| M25 | 20 A jaune | Pompe à carburant (FUEL PUMP), pompe de levage diesel (DSL LIFT PUMP) — uniquement pour l’exportation | |
| M26 | 10 A rouge | Interrupteur de rétroviseur électrique (PWR MIRR SW), interrupteur de fenêtre conducteur (DRVR WIND SW) | |
| M27 | 10 A rouge | Interrupteur d’allumage (IGN SW), module de fenêtre (WIN MOD), PEM. Verrouillage de la colonne de direction | |
| M28 | 10 A rouge | Contrôleur de nouvelle génération (NGC), PCM, alimentation de transmission (TRANS FEED), TCM | |
| M29 | 10 A rouge | Module de classification des passagers (OCM) | |
| M30 | 15 A bleu | Module d’essuie-glace arrière (RR WIPER MOD), rétroviseur rabattable électrique (PWR FOLD MIR), câble de diagnostic J1962 | |
| M31 | — | 20 A jaune | Feux de recul (LAMPES B/U) |
| M32 | 10 A rouge | Contrôleur de dispositifs de retenue des passagers (ORC), TT EUROPE | |
| M33 | 10 A rouge | Contrôleur de nouvelle génération (NGC), contrôleur de moteur Global Powertrain (GPEC), TCM | |
| M34 | 10 A rouge | Aide au stationnement (PRK ASST), ventilation de chauffage, module de climatisation (HVAC MOD), lave-phares (HDLP WASH), boussole (COMPAS), capteur infrarouge, caméra arrière, feux de porte, lampe torche, AHLM, relais Diesel, chauffage de cabine, ventilateur de radiateur – Diesel | |
| M35 | — | 10 A rouge | Rétroviseurs chauffants |
| M36 | — | 20 A jaune | Au point d’alimentation n° 3 (BATT) |
| M37 | 10 A rouge | Système de freinage antiblocage (ABS), programme de stabilité électronique (ESP), interrupteur de feu stop (STP LP SW), contrôle de la pompe à carburant Rly Hi | |
| M38 | 25 A naturel | Moteurs de verrouillage/déverrouillage des portes (verrouillage/déverrouillage MTRS), moteurs de verrouillage/déverrouillage du hayon |
Les rétroviseurs chauffants, la prise de courant du panneau d’instruments inférieur et la console centrale amovible en position avant sont équipés de fusibles à réinitialisation automatique qui ne peuvent être assistés que par un concessionnaire agréé. Les sièges à réglage électrique sont protégés par un fusible de 30 A situé sous le siège du conducteur. Les vitres électriques sont protégées par un interrupteur automatique de 25 A situé sous le tableau de bord, près de la colonne de direction. En cas de perte temporaire ou permanente de ces systèmes, contactez un concessionnaire agréé pour obtenir de l’aide.
Schéma des fusibles et relais – Chrysler Voyager
S’applique aux nouveaux véhicules des années :
2010.
Le module d’alimentation entièrement intégré (TIPM) est situé dans le compartiment moteur, près de la batterie.
Il contient des fusibles à cartouche et des mini-fusibles. L’étiquette d’identification de chaque élément peut être imprimée ou estampillée sur le côté intérieur du couvercle. Les numéros à l’intérieur du couvercle du TIPM correspondent au tableau ci-dessous.
| Emplacement | Fusible à cartouche | Mini-fusible | Description |
|---|---|---|---|
| Emplacement | Fusible à cartouche | Mini-fusible | Description |
| J1 | 40 A vert | — | Siège électrique rabattable |
| J2 | 30 A rose | — | Module de porte arrière |
| J3 | 30 A rose | Module de porte arrière (nœud de porte arrière) | |
| J4 | 25 A naturel | — | Nœud de porte conducteur |
| J5 | 25 A naturel | — | Nœud de porte passager |
| J6 | 40 A vert | Pompe de freinage antiblocage/système de contrôle de stabilité | |
| J7 | 30 A rose | — | Valve de freinage antiblocage/système de contrôle de stabilité |
| J8 | 40 A vert | — | Siège à mémoire de position électrique – si présent |
| J9 | 40 A vert | Moteur de véhicule à émissions quasi nulles/carburant flexible | |
| J10 | 30 A rose | Relais d’essuie-glace de phare/valve de réglage du collecteur | |
| J11 | 30 A rose | Module de porte coulissante électrique / alimentation du relais de verrouillage du module antivol | |
| J13 | 60 A jaune | Consommation après coupure du contact (IOD) – Principal | |
| J14 | 40 A vert | — | Chauffage de la lunette arrière |
| J15 | 30 A rose | — | Ventilateur arrière |
| J17 | 40 A vert | — | Électroaimant du démarreur |
| J18 | 20 A bleu | Module de commande du système de transmission, plage de transmission | |
| J19 | 60 A jaune | — | Ventilateur de radiateur |
| J20 | 30 A rose | — | Essuie-glace avant |
| J21 | 20 A bleu | — | Lave-glace avant/arrière |
| J22 | 25 A naturel | — | Module de toit ouvrant |
| M1 | — | 15 A bleu | Feu stop arrière central/interrupteur de frein |
| M2 | — | — | — |
| M3 | — | 20 A jaune | Fusible de rechange |
| M4 | — | 10 A rouge | Remorque |
| M5 | — | 25 A naturel | Onduleur |
| M6 | — | 20 A jaune | Au point d’alimentation n° 1 (ACC), capteur de pluie |
| M7 | — | 20 A jaune | Au point d’alimentation n° 2 (SÉLECTION BATT/ACC) |
| M8 | — | 20 A jaune | Siège chauffant avant – si présent |
| Emplacement | Fusible à cartouche | Mini-fusible | Description |
|---|---|---|---|
| M9 | 20 A jaune | Siège chauffant arrière – si présent | |
| M10 | 15 A bleu | Désactivation de l’allumage – système vidéo, radio satellite, DVD, module mains libres, mécanisme universel d’ouverture de porte de garage, lumière de courtoisie, module de diffusion vidéo en temps réel | |
| M11 | — | 10 A rouge | Consommation après coupure du contact – système de climatisation |
| M12 | — | 30 A vert | Amplificateur (AMP)/Radio |
| M13 | 20 A jaune | Consommation après coupure du contact — combiné d’instruments, sirène, module d’horloge, interrupteur multifonction/ITM | |
| M14 | — | 20 A jaune | Fusible de rechange |
| M15 | 20 A jaune | Rétroviseur, combiné d’instruments, interrupteur multifonction, moniteur de pression des pneus, module de bougies de préchauffage – exportation diesel uniquement, interrupteur AssyShifter (effet Hall), réduction du bruit acoustique | |
| M16 | 10 A rouge | Module d’airbag/module de classification des passagers | |
| M17 | 15 A bleu | Feu arrière gauche/éclairage de plaque d’immatriculation/stationnement, feux de position | |
| M18 | 15 A bleu | Feu arrière droit/feux de position/feux de position | |
| M19 | 25 A naturel | Désactivation automatique n° 1 et n° 2 | |
| M20 | 15 A bleu | Éclairage intérieur du combiné d’instruments, groupe d’interrupteurs, module de colonne de direction, volant d’interrupteurs | |
| M21 | — | 20 A jaune | Désactivation automatique n° 3 |
| M22 | — | 10 A rouge | Klaxon droit (haut/bas) |
| M23 | — | 10 A rouge | Klaxon gauche (haut/bas) |
| M24 | — | 25 A naturel | Essuie-glace arrière |
| M25 | 20 A jaune | Pompe à carburant, pompe de levage diesel – exportation uniquement | |
| M26 | — | 10 A rouge | Interrupteur de rétroviseur électrique, interrupteur de fenêtre conducteur |
| M27 | 10 A rouge | Interrupteur d’allumage, module de commande sans fil, module d’accès sans clé, verrouillage de la colonne de direction | |
| M28 | 10 A rouge | Module de commande du système de transmission, alimentation de la transmission, module de commande de la transmission | |
| M29 | — | 10 A rouge | Module de classification des passagers |
| M30 | 15 A bleu | Module d’essuie-glace arrière, rétroviseur rabattable électrique, câble de diagnostic J1962 | |
| M31 | — | 20 A jaune | Feux de recul |
| M32 | — | 10 A rouge | Module d’airbag, TT EUROPE |
| M33 | 10 A rouge | Module de commande du système de transmission, module de commande de la transmission | |
| M34 | 10 A rouge | Aide au stationnement, module de système de climatisation de chauffage, lave-phares, boussole, capteur infrarouge, caméra arrière, feux de porte FT Drv/pass, lampe torche, AHLM, relais de chauffage de cabine Diesel, ventilateur avec radio Diesel | |
| M35 | — | 10 A rouge | Rétroviseurs chauffants |
| M36 | — | 20 A jaune | Point d’alimentation n° 3 |
| M37 | 10 A rouge | Système de freinage antiblocage, système de contrôle de stabilité, interrupteur de feux de freinage, contrôle de la pompe à carburant Rly Hi Control | |
| M38 | 25 A naturel | Moteurs de verrouillage/déverrouillage des portes, moteurs de verrouillage/déverrouillage du hayon |
Les rétroviseurs chauffants, le point d’alimentation du panneau d’instruments inférieur et la console centrale amovible en position avant sont équipés de fusibles à réinitialisation automatique qui ne peuvent être assistés que par un concessionnaire agréé. Les sièges à réglage électrique sont protégés par un fusible de 30 A situé sous le siège du conducteur. Les vitres électriques sont protégées par un interrupteur automatique de 25 A situé sous le tableau de bord, près de la colonne de direction. En cas de perte temporaire ou permanente de ces systèmes, contactez un concessionnaire agréé pour obtenir de l’aide.
Schéma des fusibles et relais – Chrysler Voyager
S’applique aux nouveaux véhicules des années :
2011.
Le module d’alimentation entièrement intégré (TIPM) est situé dans le compartiment moteur, près de la batterie.
Il contient des fusibles à cartouche et des mini-fusibles. L’étiquette qui identifie chaque élément peut être imprimée ou estampillée sur le côté intérieur du couvercle. Les numéros à l’intérieur du couvercle du TIPM correspondent au tableau ci-dessous.
| Emplacement | Fusible à cartouche | Mini – Fusible | Description |
|---|---|---|---|
| Emplacement | Fusible à cartouche | Mini – Fusible | Description |
| J1 | 40 A vert | — | Siège électrique rabattable |
| J2 | 30 A rose | — | Module de porte arrière |
| J3 | 30 A rose | — | Module de porte arrière (nœud de porte arrière) |
| J4 | 25 A naturel | — | Nœud de porte conducteur |
| J5 | 25 A naturel | — | Nœud de porte passager |
| J6 | 40 A vert | Pompe de freinage antiblocage/système de contrôle de stabilité | |
| J7 | 30 A rose | – | Valve de freinage antiblocage/système de contrôle de stabilité |
| J8 | 40 A vert | — | Siège à mémoire de position – si présent |
| J9 | 40 A vert | Moteur de véhicule à émissions quasi nulles/carburant flexible | |
| J10 | 30 A rose | Relais d’essuie-glace de phare/valve de réglage du collecteur | |
| J11 | 30 A rose | Module de porte coulissante électrique/connexion du relais du module antivol | |
| J13 | 60 A jaune | — | Consommation après coupure du contact (IOD) – principal |
| J14 | 40 A vert | — | Dégivreur de lunette arrière |
| J15 | 30 A rose | — | Ventilateur avant |
| J17 | 40 A vert | — | Électroaimant du démarreur |
| J18 | 20 A bleu | — | Module de commande du système de transmission, plage de transmission |
| J19 | 60 A jaune | — | Ventilateur de radiateur |
| J20 | 30 A rose | — | Essuie-glace avant |
| J21 | 20 A bleu | — | Essuie-glace avant/arrière |
| J22 | 25 A naturel | — | Module de toit ouvrant |
| M1 | — | 15 A bleu | Feu stop arrière central/interrupteur de frein |
| M2 | — | — | — |
| M3 | — | 20 A jaune | Fusible de rechange |
| M4 | — | 10 A rouge | Remorque |
| M5 | — | 25 A naturel | Onduleur |
| M6 | — | 20 A jaune | Au point d’alimentation n° 1 (ACC), capteur de pluie |
| M7 | — | 20 A jaune | Au point d’alimentation n° 2 (SÉLECTION BATT/ACC) |
| M8 | — | 20 A jaune | Siège chauffant avant – si présent |
| Emplacement | Fusible à cartouche | Mini – Fusible | Description |
|---|---|---|---|
| M9 | — | 20 A jaune | Siège chauffant arrière – si présent |
| M10 | 15 A bleu | Désactivation de l’allumage – système vidéo, radio satellite, DVD, module mains libres, mécanisme universel d’ouverture de porte de garage, lumière de courtoisie, module de diffusion vidéo | |
| M11 | 10 A rouge | Consommation après coupure du contact – système de climatisation | |
| M12 | — | 30 A vert | Amplificateur (AMP)/Radio |
| M13 | 20 A jaune | Consommation après coupure du contact – tableau de bord, sirène, module d’horloge, contrôleur multifonction/ITM | |
| M14 | — | 20 A jaune | Fusible de rechange |
| M15 | 20 A jaune | Rétroviseur, tableau de bord, contrôleur multifonction, moniteur de pression des pneus, module de bougies de préchauffage – exportation diesel uniquement, levier de vitesses (effet Hall), réduction du bruit acoustique | |
| M16 | 10 A rouge | Module d’airbag/module de classification des passagers | |
| M17 | 15 A bleu | Feu arrière gauche / éclairage de plaque d’immatriculation / feu de stationnement, feu de position | |
| M18 | — | 15 A bleu | Feu arrière droit/feu de stationnement/feu de position |
| M19 | — | 25 A naturel | Désactivation automatique n° 1 et n° 2 |
| M20 | 15 A bleu | Éclairage intérieur du tableau de bord, groupe d’interrupteurs, module de colonne de direction, volant d’interrupteurs | |
| M21 | — | 20 A jaune | Désactivation automatique n° 3 |
| M22 | — | 10 A rouge | Klaxon droit (haut/bas) |
| M23 | — | 10 A rouge | Klaxon gauche (haut/bas) |
| M24 | — | 25 A naturel | Essuie-glace arrière |
| M25 | 20 A jaune | Pompe à carburant, pompe de levage diesel – exportation uniquement | |
| M26 | — | 10 A rouge | Interrupteur de rétroviseur électrique, interrupteur de fenêtre conducteur |
| M27 | 10 A rouge | Interrupteur d’allumage, module de commande sans fil, module d’accès sans clé, verrouillage de la colonne de direction | |
| M28 | 10 A rouge | Module de commande du système de transmission, alimentation de la transmission, module de commande de la transmission | |
| M29 | — | 10 A rouge | Module de classification des passagers |
| M30 | 15 A bleu | Module d’essuie-glace arrière, rétroviseur rabattable électrique, câble de diagnostic J1962 | |
| M31 | — | 20 A jaune | Feux de recul |
| M32 | — | 10 A rouge | Module d’airbag, TT EUROPE |
| M33 | 10 A rouge | Module de commande du système de transmission, module de commande de la transmission | |
| M34 | 10 A rouge | Aide au stationnement, module de système de climatisation de chauffage, lave-phares, boussole, capteur infrarouge, caméra arrière, feux de porte FT Drv/Pass, lampe, AHLM, relais de chauffage de cabine Diesel, ventilateur avec radio Diesel | |
| M35 | — | 10 A rouge | Rétroviseurs chauffants |
| M36 | — | 20 A jaune | Point d’alimentation n° 3 |
| M37 | 10 A rouge | Système de freinage antiblocage, système de contrôle de stabilité, interrupteur de feux de freinage, contrôle de la pompe à carburant Rly Hi Control | |
| M38 | 25 A naturel | Moteurs de verrouillage/déverrouillage des portes, moteurs de verrouillage/déverrouillage du hayon |
Les rétroviseurs chauffants, le point d’alimentation sur le panneau d’instruments inférieur et la console centrale amovible en position avant sont équipés de fusibles à réinitialisation automatique qui ne peuvent être assistés que par un concessionnaire agréé. Les sièges à réglage électrique sont protégés par un fusible de 30 A situé sous le siège du conducteur. Les vitres électriques sont protégées par un interrupteur automatique de 25 A situé sous le tableau de bord, près de la colonne de direction. En cas de perte temporaire ou permanente de ces systèmes, contactez un concessionnaire agréé pour obtenir de l’aide.
Schéma des fusibles et relais – Chrysler Voyager
S’applique aux nouveaux véhicules des années :
2012.
Le module d’alimentation entièrement intégré (TIPM) est situé dans le compartiment moteur, près de la batterie.
Il contient des fusibles à cartouche et des mini-fusibles. L’étiquette qui identifie chaque élément peut être imprimée ou estampillée sur le côté intérieur du couvercle. Les numéros à l’intérieur du couvercle du TIPM correspondent au tableau ci-dessous.
| Emplacement | Fusible à cartouche | Mini – Fusible | Description |
|---|---|---|---|
| Emplacement | Fusible à cartouche | Mini – Fusible | Description |
| J1 | 40 A vert | — | Siège électrique rabattable |
| J2 | 30 A rose | — | Module de porte arrière |
| J3 | 30 A rose | — | Module de porte arrière |
| J4 | 25 A naturel | — | Nœud de porte conducteur |
| J5 | 25 A naturel | — | Nœud de porte passager |
| J6 | 40 A vert | Pompe de freinage antiblocage/système de contrôle de stabilité | |
| J7 | 30 A rose | Valve de freinage antiblocage/système de contrôle de stabilité | |
| J8 | 40 A vert | — | Siège à mémoire de position – si présent |
| J9 | 40 A vert | Moteur de véhicule à émissions quasi nulles/carburant flexible – si présent | |
| J10 | 30 A rose | Valve de lave-phares/coude de collecteur – si présent | |
| J11 | 30 A rose | Module de porte coulissante/module antivol – si présent | |
| J12 | 30 A rose | Ventilateur arrière HVAC, moteur de ventilateur de radiateur | |
| J13 | 60 A jaune | — | Drain après coupure du contact (IOD) – principal |
| J14 | 40 A vert | — | Chauffage de la lunette arrière |
| J15 | 40 A vert | — | Ventilateur avant |
| J17 | 40 A vert | — | Électroaimant du démarreur |
| J18 | 20 A bleu | — | Module de commande du système de transmission, plage de transmission |
| J19 | 60 A jaune | — | Ventilateur de radiateur |
| J20 | 30 A rose | — | Essuie-glace avant |
| J21 | 20 A bleu | — | Lampe de lave-glace avant/arrière |
| J22 | 25 A naturel | — | Module de toit ouvrant |
| M1 | — | 15 A bleu | Feu stop arrière central/interrupteur de frein |
| M2 | 20 A jaune | Éclairage de remorque, feux de brouillard avant, capteur de batterie intelligent (IBS) | |
| M3 | 20 A jaune | Verrouillage d’essieu avant/arrière, moteur de pompe à vide | |
| M4 | — | 10 A rouge | Remorque |
| M5 | — | 25 A naturel | Onduleur |
| M6 | 20 A jaune | Source d’alimentation n° 1 (ACC), capteur de pluie, allume-cigare (tableau de bord ou console arrière) | |
| M7 | 20 A jaune | Source d’alimentation n° 2 (SÉLECTION BATT/ACC) – Siège central ou avec console arrière | |
| M8 | — | 20 A jaune | Siège chauffant avant – si présent |
| Emplacement | Fusible à cartouche | Mini – Fusible | Description |
|---|---|---|---|
| M9 | — | 20 A jaune | Siège chauffant arrière – si présent |
| M10 | 15 A bleu | Déconnexion de l’alimentation – système vidéo, radio satellite, DVD, module mains libres, mécanisme universel d’ouverture de porte de garage, lumière de courtoisie, module de diffusion vidéo – si présent | |
| M11 | — | 10 A rouge | Système de climatisation |
| M12 | — | 30 A vert | Amplificateur/Radio |
| M13 | 20 A jaune | Combiné d’instruments, sirène, module d’horloge, interrupteur multifonction – selon l’équipement | |
| M14 | — | 20 A jaune | Remorque – si présente |
| M15 | 20 A jaune | Rétroviseur arrière, combiné d’instruments, interrupteur multifonction, moniteur de pression des pneus, module de bougies de préchauffage – si présent | |
| M16 | 10 A rouge | Module d’airbag/module de classification des passagers | |
| M17 | 15 A bleu | Feu arrière gauche/éclairage de plaque d’immatriculation/éclairage de stationnement, feux de jour | |
| M18 | — | 15 A bleu | Feu arrière droit/éclairage de stationnement/feux de jour |
| M19 | — | 25 A naturel | Système de transmission |
| M20 | 15 A bleu | Éclairage intérieur du combiné d’instruments, groupe d’interrupteurs, module de colonne de direction, interrupteurs au volant | |
| M21 | — | 20 A jaune | Système de transmission |
| M22 | — | 10 A rouge | Klaxon |
| M23 | — | 10 A rouge | Klaxon |
| M24 | — | 25 A naturel | Essuie-glace arrière |
| M25 | 20 A jaune | Pompe à carburant, pompe de levage diesel – si présente | |
| M26 | 10 A rouge | Interrupteur de rétroviseur électrique, interrupteur de fenêtre conducteur | |
| M27 | 10 A rouge | Module de commande sans fil, module d’accès sans clé | |
| M28 | — | 10 A rouge | Système de transmission, module de commande de transmission |
| M29 | — | 10 A rouge | Module de classification des passagers |
| M30 | — | 15 A bleu | Module d’essuie-glace arrière, rétroviseur rabattable électrique |
| M31 | — | 20 A jaune | Feux de recul |
| M32 | 10 A rouge | Module d’airbag, THATCHUM – si présent | |
| M33 | — | 10 A rouge | Système de transmission |
| M34 | 10 A rouge | Aide au stationnement, module de commande de climatisation de chauffage, lave-phares, boussole, caméra arrière, feux de porte, lampe torche, relais de chauffage de cabine Diesel, ventilateur avec radio Diesel – selon l’équipement | |
| M35 | — | 10 A rouge | Rétroviseurs chauffants |
| M36 | — | 20 A jaune | Source d’alimentation n° 3 (tableau de bord ou console centrale) |
| M37 | 10 A rouge | Système ABS, contrôle de stabilité, feu stop, pompe à carburant | |
| M38 | 25 A naturel | Moteurs de verrouillage/déverrouillage des portes, moteurs de verrouillage/déverrouillage du hayon |
Les rétroviseurs chauffants, la prise de courant du panneau d’instruments inférieur et la console centrale amovible en position avant sont équipés de fusibles à réinitialisation automatique qui ne peuvent être réparés que par un concessionnaire agréé. Les sièges à réglage électrique sont protégés par un fusible de 30 A situé sous le siège du conducteur. Les vitres électriques sont protégées par un interrupteur automatique de 25 A situé sous le tableau de bord, près de la colonne de direction. En cas de perte temporaire ou permanente de ces systèmes, contactez un concessionnaire agréé pour obtenir de l’aide.
Schéma des fusibles et relais – Chrysler Voyager
Concerne les véhicules neufs des années :
2013, 2014, 2015.
Le module d’alimentation entièrement intégré (TIPM) est situé dans le compartiment moteur, près de la batterie.
Il contient des fusibles à cartouche et des mini-fusibles. L’étiquette d’identification de chaque élément peut être imprimée ou estampillée sur le côté intérieur du couvercle. Les numéros à l’intérieur du couvercle du TIPM correspondent au tableau ci-dessous.
| Emplacement | Fusible à cartouche | Mini-fusible | Description |
|---|---|---|---|
| Emplacement | Fusible à cartouche | Mini-fusible | Description |
| J1 | 40 A vert | — | Siège rabattable électrique |
| J2 | 30 A rose | — | Module de hayon |
| J3 | 30 A rose | — | Module de porte arrière |
| J4 | 25 A naturel | — | Nœud de porte conducteur |
| J5 | 25 A naturel | — | Nœud de porte passager |
| J6 | 40 A vert | — | Pompe de freinage antiblocage/système de contrôle de stabilité |
| J7 | 30 A rose | — | Valve de freinage antiblocage/système de contrôle de stabilité |
| J8 | 40 A vert | — | Siège à mémoire de position – si présent |
| J9 | 40 A vert | Émissions du moteur du véhicule partiellement nulles/carburant variable – si présent | |
| J10 | 30 A rose | Valve de lave-phares/régulateur de collecteur – si présent | |
| J11 | 30 A rose | Module de porte coulissante/module antivol – si présent | |
| J12 | 30 A rose | Ventilateur arrière HVAC, moteur de ventilateur de radiateur | |
| J13 | 60 A jaune | — | Consommation après coupure de contact (IOD) – principale |
| J14 | 40 A vert | — | Dégivreur de lunette arrière |
| J15 | 40 A vert | — | Ventilateur avant |
| J17 | 40 A vert | — | Électroaimant du moteur de démarreur |
| J18 | 20 A bleu | — | Module de commande du système de transmission, plage de transmission |
| J19 | 60 A jaune | — | Ventilateur de radiateur |
| J20 | 30 A rose | — | Essuie-glace avant |
| J21 | 20 A bleu | — | Lave-glace avant/arrière |
| J22 | 25 A naturel | — | Module de toit ouvrant |
| M1 | — | 15 A bleu | Feu stop arrière central/interrupteur de frein |
| M2 | — | 20 A jaune | Feux de brouillard avant |
| M3 | — | 20 A jaune | Verrouillage d’essieu avant/arrière, moteur de pompe à vide |
| M4 | — | 10 A rouge | Remorque |
| M5 | — | 25 A naturel | Onduleur |
| M6 | — | 20 A jaune | Au point d’alimentation n° 1 (ACC), capteur de pluie, allume-cigare (tableau de bord ou console arrière) |
| M7 | 20 A jaune | Point d’alimentation n° 2 (SÉLECTION BATT/ACC) – Siège central ou avec console arrière | |
| M8 | — | 20 A jaune | Siège avant chauffant – si présent |
| Emplacement | Fusible à cartouche | Mini-fusible | Description |
|---|---|---|---|
| M9 | — | 20 A jaune | Siège arrière chauffant – si présent |
| M10 | 15 A bleu | Coupure de contact – système vidéo, radio satellite, DVD, module mains libres, mécanisme universel d’ouverture de porte de garage, ampoule à vide, module de streaming vidéo – si présent | |
| M11 | — | 10 A rouge | Système de climatisation |
| M12 | — | 30 A vert | Amplificateur/Radio |
| M13 | — | 20 A jaune | Kit de clignotants, sirène, module d’horloge, interrupteur multifonction – selon l’équipement |
| M14 | — | 20 A jaune | Remorque – si présente |
| M15 | 20 A jaune | Rétroviseur, kit de clignotants, interrupteur multifonction, moniteur de pression des pneus, module de bougies d’allumage – si présent | |
| M16 | — | 10 A rouge | Module d’airbag/module de classification des passagers |
| M17 | — | 15 A bleu | Feu arrière gauche/éclairage de plaque d’immatriculation/feux de stationnement |
| M18 | — | 15 A bleu | Feu arrière droit/feux de stationnement/feux de circulation |
| M19 | — | 25 A naturel | Système de transmission |
| M20 | — | 15 A bleu | Éclairage intérieur du kit de clignotants, groupe d’interrupteurs, module de colonne de direction, volant d’interrupteurs |
| M21 | — | 20 A jaune | Système de transmission |
| M22 | — | 10 A rouge | Klaxon |
| M23 | — | 10 A rouge | Klaxon |
| M24 | — | 25 A naturel | Essuie-glace arrière |
| M25 | — | 20 A jaune | Pompe à carburant, pompe à diesel – si présente |
| M26 | — | 10 A rouge | Interrupteur de rétroviseur électrique, interrupteur de fenêtre conducteur |
| M27 | — | 10 A rouge | Module de commande sans fil, module d’accès sans clé |
| M28 | — | 10 A rouge | Système de transmission, module de commande de transmission |
| M29 | — | 10 A rouge | Module de classification des passagers |
| M30 | — | 15 A bleu | Module d’essuie-glace arrière, rétroviseur rabattable électrique |
| M31 | — | 20 A jaune | Feux de recul |
| M32 | — | 10 A rouge | Module d’airbag, THATCHUM – si présent |
| M33 | — | 10 A rouge | Système de transmission |
| M34 | 10 A rouge | Aide au stationnement, module de commande de chauffage de cabine, lave-phares, boussole, caméra arrière, lumières de porte, lampe de poche, relais de chauffage de cabine Diesel, ventilateur avec radio Diesel – selon l’équipement | |
| M35 | — | 10 A rouge | Rétroviseurs chauffants |
| M36 | — | 20 A jaune | Point d’alimentation n° 3 (tableau de bord ou console centrale) |
| M37 | — | 10 A rouge | Système ABS, contrôle de stabilité, feu stop, pompe à carburant |
| M38 | — | 25 A naturel | Moteurs de verrouillage/déverrouillage de porte, moteurs de verrouillage/déverrouillage de hayon |
| CB1 | – | Disjoncteur 25 A | Alimentation de fenêtre |
Schéma des fusibles et relais – Chrysler Voyager
Concerne les véhicules neufs des années :
2013, 2014, 2015.
Le module d’alimentation entièrement intégré (TIPM) est situé dans le compartiment moteur, près de la batterie.
Il contient des fusibles à cartouche et des mini-fusibles. L’étiquette d’identification de chaque élément peut être imprimée ou estampillée sur le côté intérieur du couvercle. Les numéros à l’intérieur du couvercle du TIPM correspondent au tableau ci-dessous.
| Emplacement | Fusible à cartouche | Mini-fusible | Description |
|---|---|---|---|
| Emplacement | Fusible à cartouche | Mini-fusible | Description |
| J1 | 40 A vert | — | Siège rabattable électrique |
| J2 | 30 A rose | — | Module de hayon |
| J3 | 30 A rose | — | Module de porte arrière |
| J4 | 25 A naturel | — | Nœud de porte conducteur |
| J5 | 25 A naturel | — | Nœud de porte passager |
| J6 | 40 A vert | — | Pompe de freinage antiblocage/système de contrôle de stabilité |
| J7 | 30 A rose | — | Valve de freinage antiblocage/système de contrôle de stabilité |
| J8 | 40 A vert | — | Siège à mémoire de position – si présent |
| J9 | 40 A vert | Émissions du moteur du véhicule partiellement nulles/carburant variable – si présent | |
| J10 | 30 A rose | Valve de lave-phares/régulateur de collecteur – si présent | |
| J11 | 30 A rose | Module de porte coulissante/module antivol – si présent | |
| J12 | 30 A rose | Ventilateur arrière HVAC, moteur de ventilateur de radiateur | |
| J13 | 60 A jaune | — | Consommation après coupure de contact (IOD) – principale |
| J14 | 40 A vert | — | Dégivreur de lunette arrière |
| J15 | 40 A vert | — | Ventilateur avant |
| J17 | 40 A vert | — | Électroaimant du moteur de démarreur |
| J18 | 20 A bleu | — | Module de commande du système de transmission, plage de transmission |
| J19 | 60 A jaune | — | Ventilateur de radiateur |
| J20 | 30 A rose | — | Essuie-glace avant |
| J21 | 20 A bleu | — | Lave-glace avant/arrière |
| J22 | 25 A naturel | — | Module de toit ouvrant |
| M1 | — | 15 A bleu | Feu stop arrière central/interrupteur de frein |
| M2 | — | 20 A jaune | Feux de brouillard avant |
| M3 | — | 20 A jaune | Verrouillage d’essieu avant/arrière, moteur de pompe à vide |
| M4 | — | 10 A rouge | Remorque |
| M5 | — | 25 A naturel | Onduleur |
| M6 | — | 20 A jaune | Au point d’alimentation n° 1 (ACC), capteur de pluie, allume-cigare (tableau de bord ou console arrière) |
| M7 | 20 A jaune | Point d’alimentation n° 2 (SÉLECTION BATT/ACC) – Siège central ou avec console arrière | |
| M8 | — | 20 A jaune | Siège avant chauffant – si présent |
| Emplacement | Fusible à cartouche | Mini-fusible | Description |
|---|---|---|---|
| M9 | — | 20 A jaune | Siège arrière chauffant – si présent |
| M10 | 15 A bleu | Coupure de contact – système vidéo, radio satellite, DVD, module mains libres, mécanisme universel d’ouverture de porte de garage, ampoule à vide, module de streaming vidéo – si présent | |
| M11 | — | 10 A rouge | Système de climatisation |
| M12 | — | 30 A vert | Amplificateur/Radio |
| M13 | — | 20 A jaune | Kit de clignotants, sirène, module d’horloge, interrupteur multifonction – selon l’équipement |
| M14 | — | 20 A jaune | Remorque – si présente |
| M15 | 20 A jaune | Rétroviseur, kit de clignotants, interrupteur multifonction, moniteur de pression des pneus, module de bougies d’allumage – si présent | |
| M16 | — | 10 A rouge | Module d’airbag/module de classification des passagers |
| M17 | — | 15 A bleu | Feu arrière gauche/éclairage de plaque d’immatriculation/feux de stationnement |
| M18 | — | 15 A bleu | Feu arrière droit/feux de stationnement/feux de circulation |
| M19 | — | 25 A naturel | Système de transmission |
| M20 | — | 15 A bleu | Éclairage intérieur du kit de clignotants, groupe d’interrupteurs, module de colonne de direction, volant d’interrupteurs |
| M21 | — | 20 A jaune | Système de transmission |
| M22 | — | 10 A rouge | Klaxon |
| M23 | — | 10 A rouge | Klaxon |
| M24 | — | 25 A naturel | Essuie-glace arrière |
| M25 | — | 20 A jaune | Pompe à carburant, pompe à diesel – si présente |
| M26 | — | 10 A rouge | Interrupteur de rétroviseur électrique, interrupteur de fenêtre conducteur |
| M27 | — | 10 A rouge | Module de commande sans fil, module d’accès sans clé |
| M28 | — | 10 A rouge | Système de transmission, module de commande de transmission |
| M29 | — | 10 A rouge | Module de classification des passagers |
| M30 | — | 15 A bleu | Module d’essuie-glace arrière, rétroviseur rabattable électrique |
| M31 | — | 20 A jaune | Feux de recul |
| M32 | — | 10 A rouge | Module d’airbag, THATCHUM – si présent |
| M33 | — | 10 A rouge | Système de transmission |
| M34 | 10 A rouge | Aide au stationnement, module de commande de chauffage de cabine, lave-phares, boussole, caméra arrière, lumières de porte, lampe de poche, relais de chauffage de cabine Diesel, ventilateur avec radio Diesel – selon l’équipement | |
| M35 | — | 10 A rouge | Rétroviseurs chauffants |
| M36 | — | 20 A jaune | Point d’alimentation n° 3 (tableau de bord ou console centrale) |
| M37 | — | 10 A rouge | Système ABS, contrôle de stabilité, feu stop, pompe à carburant |
| M38 | — | 25 A naturel | Moteurs de verrouillage/déverrouillage de porte, moteurs de verrouillage/déverrouillage de hayon |
| CB1 | – | Disjoncteur 25 A | Alimentation de fenêtre |
Schéma des fusibles et relais – Chrysler Voyager
Concerne les véhicules neufs des années :
2016.
Le module d’alimentation entièrement intégré (TIPM) est situé dans le compartiment moteur, près de la batterie.
Il contient des fusibles à cartouche et des mini-fusibles. L’étiquette d’identification de chaque élément peut être imprimée ou estampillée sur le côté intérieur du couvercle. Les numéros à l’intérieur du couvercle du TIPM correspondent au tableau ci-dessous.
| Emplacement | Fusible à cartouche | Mini-fusible | Description |
|---|---|---|---|
| Emplacement | Fusible à cartouche | Mini-fusible | Description |
| J1 | 40 A vert | – | Siège rabattable électrique |
| J2 | 30 A rose | – | Module de hayon |
| J3 | 30 A rose | – | Module de porte arrière |
| J4 | 25 A transparent | – | Nœud de porte conducteur |
| J5 | 25 A transparent | – | Nœud de porte passager |
| J6 | 40 A vert | — | Pompe de freinage antiblocage/système de contrôle de stabilité |
| J7 | 30 A rose | — | Valve de freinage antiblocage/système de contrôle de stabilité |
| J8 | 40 A vert | – | Siège à mémoire de position — si présent |
| J9 | 40 A vert | Émissions du moteur du véhicule partiellement nulles/carburant variable — si présent | |
| J10 | 30 A rose | Valve de lave-phares/régulateur de collecteur – si présent | |
| J11 | 30 A rose | — | Module de porte coulissante/module antivol — si présent |
| J12 | 30 A rose | – | Ventilateur arrière HVAC, moteur de ventilateur de radiateur |
| J13 | 60 A jaune | – | Consommation après coupure de contact (IOD) – principale |
| J14 | 40 A vert | – | Dégivreur de lunette arrière |
| J15 | 40 A vert | – | Ventilateur avant |
| J17 | 40 A vert | – | Électroaimant du moteur de démarreur |
| J18 | 20 A bleu | – | Module de commande du système de transmission, plage de transmission |
| J19 | 60 A jaune | – | Ventilateur de radiateur |
| J20 | 30 A rose | – | Essuie-glace avant |
| J21 | 20 A bleu | – | Lave-glace avant/arrière |
| J22 | 25 A transparent | – | Module de toit ouvrant |
| M1 | – | 15 A bleu | Feu stop arrière central/interrupteur de frein |
| M2 | – | 20 A jaune | Feux de brouillard avant |
| M3 | – | 20 A jaune | Verrouillage d’essieu avant/arrière, moteur de pompe à vide |
| M5 | – | 25 A transparent | Onduleur |
| M6 | 20 A jaune | Au numéro 1 (ACC), capteur de pluie, allume-cigare (tableau de bord ou avec console arrière) | |
| M7 | 20 A jaune | Au numéro 2 (SÉLECTION BATT/ACC) – Siège central ou avec console arrière | |
| M8 | – | 20 A jaune | Siège avant chauffant — si présent |
| M9 | – | 20 A jaune | Siège arrière chauffant — si présent |
| Cavité | Fusible à cartouche | Mini-fusible | Description |
|---|---|---|---|
| M10 | 15 A bleu | Consommation après coupure de contact — système vidéo, radio satellite, DVD, module mains libres, mécanisme universel d’ouverture de porte de garage, lumière d’aspiration, module de streaming vidéo — si présent | |
| M11 | – | 10 A rouge | Système de climatisation |
| M12 | – | 30 A vert | Amplificateur/Radio |
| M13 | 20 A jaune | Kit de clignotants, sirène, module d’horloge, interrupteur multifonction – selon l’équipement | |
| M14 | – | 20 A jaune | Attelage de remorque – si présent |
| M15 | 20 A jaune | Rétroviseur, kit de clignotants, interrupteur multifonction, moniteur de pression des pneus, module de bougies de préchauffage – si présent | |
| M16 | 10 A rouge | Module d’airbag/module de classification des passagers | |
| M17 | – | 15 A bleu | Feu arrière gauche/éclairage de plaque d’immatriculation/feux de stationnement |
| M18 | – | 15 A bleu | Feu arrière droit/feux de stationnement/feux de circulation |
| M19 | – | 25 A transparent | Système de transmission |
| M20 | 15 A bleu | Éclairage intérieur du kit de clignotants, groupe d’interrupteurs, module de colonne de direction, volant d’interrupteurs | |
| M21 | – | 20 A jaune | Système de transmission |
| M22 | – | 10 A rouge | Klaxon |
| M23 | – | 10 A rouge | Klaxon |
| M24 | – | 25 A transparent | Essuie-glace arrière |
| M25 | – | 20 A jaune | Pompe à carburant, pompe à diesel — si présent |
| M26 | – | 10 A rouge | Interrupteur de rétroviseur électrique, interrupteur de fenêtre conducteur |
| M27 | — | 10 A rouge | Module de commande sans fil, module d’accès sans clé |
| M28 | – | 10 A rouge | Système de transmission, module de commande de transmission |
| M29 | – | 10 A rouge | Module de classification des passagers |
| M30 | – | 15 A bleu | Module d’essuie-glace arrière, rétroviseur rabattable électrique |
| M31 | – | 20 A jaune | Feux de recul |
| M32 | – | 10 A rouge | Module d’airbag, THATCHUM – si présent |
| M33 | – | 10 A rouge | Système de transmission |
| M34 | 10 A rouge | Aide au stationnement, module de commande de chauffage, lave-phares, boussole, caméra arrière, lumières de porte, lampe de poche, relais de chauffage de cabine Diesel, ventilateur avec radio Diesel – selon l’équipement | |
| M35 | – | 10 A rouge | Rétroviseurs chauffants |
| M36 | – | 20 A jaune | Au numéro 3 (tableau de bord ou avec console centrale) |
| M37 | — | 10 A rouge | Système ABS, contrôle de stabilité, feu stop, pompe à carburant |
| M38 | — | 25 A transparent | Moteurs de verrouillage/déverrouillage de porte, moteurs de verrouillage/déverrouillage de hayon |
| CB1 | – | Disjoncteur 25 A | Alimentation de fenêtre |
À propos du Chrysler Voyager (1995-2016)
Le Chrysler Voyager, produit de 1995 à 2016, est un monospace populaire qui offre une solution confortable et spacieuse pour les familles et les voyages. Ce modèle est réputé pour sa fiabilité et sa polyvalence, proposant diverses options de motorisation, y compris des moteurs essence et diesel. Au fil des ans, le Voyager a évolué pour offrir des technologies modernes et un confort accru, tout en conservant sa robustesse et sa praticité caractéristiques. L’intérieur est conçu pour offrir amplement d’espace aux passagers et aux bagages, ce qui en fait un véhicule idéal pour les longs trajets comme pour une utilisation quotidienne.
Schéma de la boîte à fusibles du Chrysler Voyager
Cette page présente le schéma de la boîte à fusibles du Chrysler Voyager, essentiel pour l’identification et l’entretien des systèmes électriques du véhicule. L’emplacement typique de la boîte à fusibles dans ce modèle est sous le capot et à l’intérieur du véhicule, généralement sous le tableau de bord. Les schémas indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour le fonctionnement sûr du véhicule, il est donc important de connaître sa configuration et ses fonctions.
