Mercedes-Benz Citan W415 (2012-2018) – Boîte à fusibles

Mercedes-Benz Citan (w415) – Schéma de la boîte à fusibles

Année de fabrication : 2012, 2013, 2014, 2015, 2016, 2017, 2018.

Le fusible de l’allume-cigare (prise de courant) dans le Mercedes Citan (w415) est le fusible K40/9f2 dans la boîte à fusibles

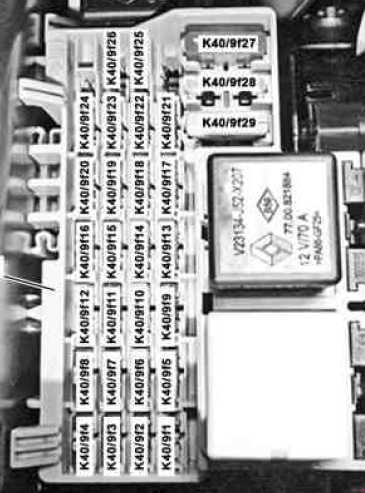

Boîte à fusibles à l’intérieur du véhicule – côté gauche

N°	Description	Ampérage [A]
K40 / 9f1	Crochet de remorquage	10
K40 / 9f2	Prise pour accessoires avant ; Allume-cigare.	10
K40 / 9f3	Relais de chauffage de siège ; Relais de feux stop ; ESP ; Relais d’alimentation du carrossier ; Unité de commande de chauffage, ventilation ; Affichage ; Radio.	15
K40 / 9f4	Prise pour accessoires arrière	10
K40 / 9f5	Tableau de bord	5
K40 / 9f6	Système de verrouillage des portes	30
K40 / 9f7	Feux de détresse ; Feux de brouillard arrière.	10
K40 / 9f8	Chauffage de rétroviseur	10
K40 / 9f9	Relais d’alimentation du carrossier	10
K40 / 9f10	Radio ; Affichage.	15
K40 / 9f11	Interrupteur de feux stop ; Relais électrique de rétroviseur extérieur ; Surveillance de la pression des pneus ; ESP ; Indicateur Run Flat (sans fil) ; Capteur de pluie, de lumière ; Alimentation du carrossier ; Relais du système de climatisation ; Relais de direction assistée ; Éclairage intérieur.	10
K40 / 9f12	Verrouillage de l’allumage	5
K40 / 9f13	Plafonnier (jusqu’à 05/14)	5
K40 / 9f14	Protection des vitres pour enfants ; Relais de vitre avant ; Relais de vitre arrière.	5

K40 / 9f15	ESP	10
K40 / 9f16	Feu stop	10
K40 / 9f17	Pompe de lave-glace avant, arrière	20
K40 / 9f18	Transpondeur	5
K40 / 9f19	Commande de vitre arrière	30
K40 / 9f20	Chauffage de siège, alimentation du carrossier	15
K40 / 9f21	Klaxon ; Connecteur de diagnostic.	15
K40 / 9f22	Lave-glace arrière	15
K40 / 9f23	Ventilateur de chauffage (climatisation semi-automatique, TEMPMATIC).	20
	Ventilateur de chauffage (système de climatisation).	30
K40 / 9f24	Ventilateur de climatisation	20
K40 / 9f25	Réserve	–
K40 / 9f26	Réserve	–
K40 / 9f27	Commande de vitre avant	40
K40 / 9f28	Rétroviseur extérieur électrique ; Affichage de la caméra de recul.	5
K40 / 9f29	Chauffage de vitre arrière	30

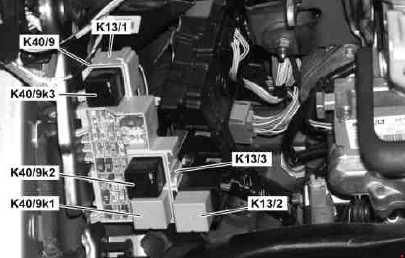

Numéro	Relais
K13 / 1	Relais de vitre arrière chauffante
K13 / 2	Relais d’interrupteur de vitre avant
K13 / 3	Relais d’interrupteur de vitre arrière
K40 / 9k1	Relais de chauffage auxiliaire 1
K40 / 9k2	Relais de chauffage auxiliaire 2
K40 / 9k3	Relais de circuit 15R

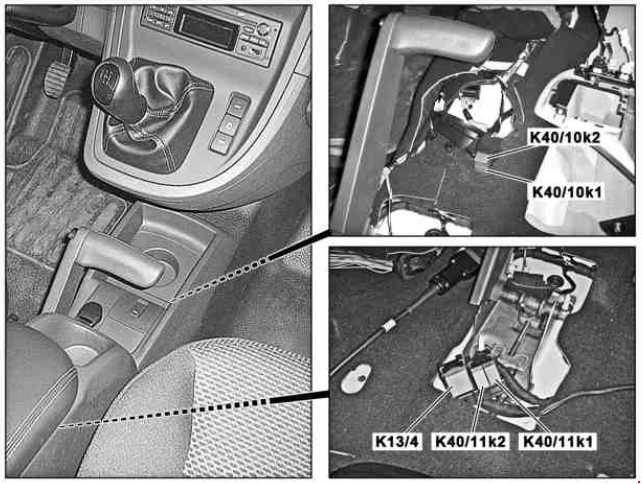

Relais de l’habitacle

N°	Relais
K13 / 4	Relais de protection anti-blocage
K40/10k1	Relais circuit 61
K40/10k2	Relais circuit 15R
K40/11k1	Relais d’alimentation de siège
K40/11k1	Relais de feux stop

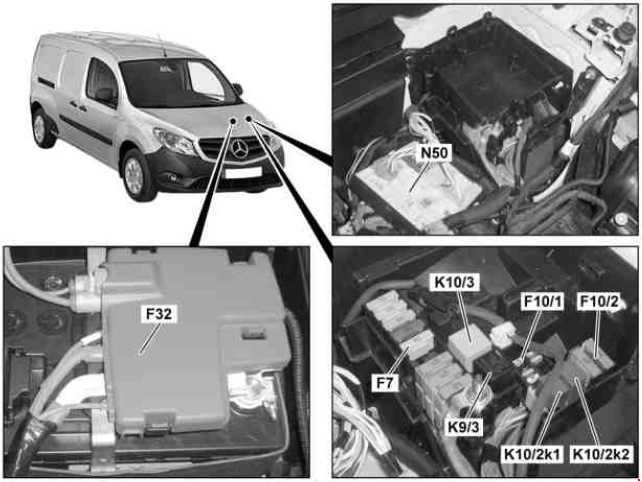

Schéma de la boîte à fusibles dans le compartiment moteur

N°	Description
F7	Bloc de fusibles, 9 pôles
F10 / 1	Bloc de fusibles 1, compartiment moteur
F10 / 2	Bloc de fusibles 2, compartiment moteur
F32	Distributeur électrique de fusibles avant
N50	Unité de commande du module de fusibles et relais (SRM).



N°	Relais
K9 / 3	Relais du moteur du ventilateur électrique, niveau 2
K10 / 2k1	Relais de pompe à carburant
K10 / 2k2	Relais de chauffage de carburant / feu de recul
K10 / 3	Relais de l’unité de commande moteur (jusqu’à 05/14)

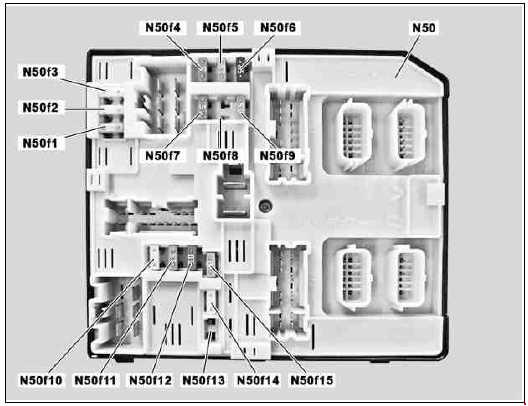

Unité de commande du module de fusibles et de relais (SRM)

N°	Relais	Ampérage [A]
N50f1	Essuie-glace avant	30
N50f2	ESP	25
N50f3	Réserve	–
N50f4	Direction assistée électrique	5
N50f5	Relais de circuit 15	15
N50f6	Airbag, tendeur de tension d’urgence	7,5
N50f7	Réserve	–
N50f8	Réserve	–
N50f9	Contrôle climatique	15
N50f10	Relais de fonction moteur, circuit 87	25
N50f11	Relais de fonction moteur, circuit 87	15
N50f12	Relais de fonction moteur, circuit 87	10
N50f13	Unité de commande CDI (circuit 15) ; Unité de commande ME-SFI [ME] (circuit 15).	5
N50f14	Réserve	–
N50f15	Démarrage	30

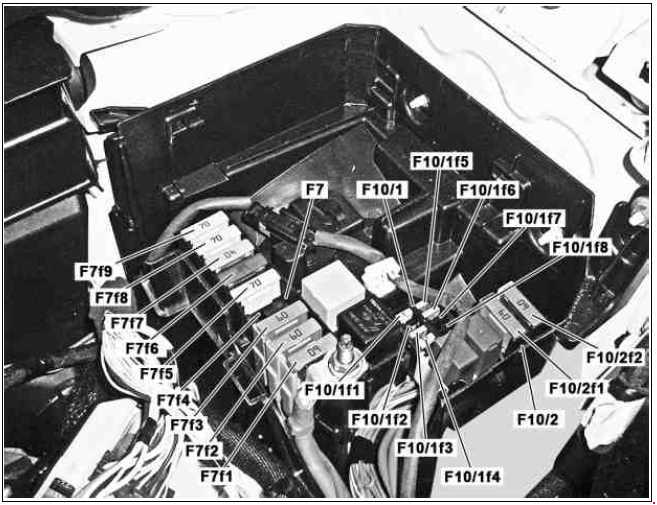

Schéma de la boîte à fusibles dans le compartiment moteur

Numéro	Relais	Ampérage [A]
F7f1	Concerne le moteur 607 : Module de chauffage pour le préchauffage du liquide de refroidissement.	60
F7f2	Concerne le moteur 607 : Module de chauffage pour le préchauffage du liquide de refroidissement.	60
F7f3	Valable pour le moteur 607 : Niveau de puissance de préchauffage ; Boîte de vitesses à double embrayage.	60
F7f4	Réserve	–
F7f5	Circuit 30 Fusible d’alimentation de la carrosserie ; Relais d’alimentation ; radio ; affichage ; klaxon ; connecteur de diagnostic ; interrupteur de feux stop ; relais électrique de rétroviseur extérieur ; surveillance de la pression des pneus ; ESP ; clignotant Run Flat (sans fil) ; capteur de pluie, de lumière ; alimentation du carrossier ; Relais du système de climatisation ; relais de direction assistée ; éclairage intérieur.	70
F7f6	ESP	50
F7f7	Valable pour le moteur 607 : Relais de chauffage auxiliaire 1	40
F7f8	Valable pour le moteur 607 : Relais d’alimentation du chauffage arrière ; Dispositif de remorquage ; Fusible intérieur du véhicule et module de relais 2 ; Relais d’interrupteur de vitre avant (jusqu’à 05/14) ; Relais de vitre électrique, avant gauche (à partir de 06/14).	70
F7f9	Valable pour le moteur 607 : Relais de chauffage auxiliaire 2.	70
Bloc de fusibles 1

F10 / 1f1	Module de fusibles-relais (SRM)	5
F10 / 1f2	Capteur de batterie	5
F10 / 1f3	Relais de l’élément chauffant pour le chauffage du carburant	25
F10 / 1f4	Relais d’alimentation de la pompe à carburant	20
F10 / 1f5	Valable jusqu’à 05/14 : unité de commande CDI (circuit 87), unité de commande ME-SFI [ME] (circuit 87), relais de pompe à carburant (moteur 607)	15
F10 / 1f6	Capteur de condensation du filtre à carburant F15 (moteur 607 jusqu’à 05/14) Valable à partir de 06/14 : unité de commande CDI (circuit 87), unité de commande ME-SFI [ME] (circuit 87), relais de pompe à carburant (moteur 607)
F10 / 1f7	Réserve	–
F10 / 1f8	Réserve	–
Bloc de fusibles 2
F10 / 2f1	Alimentation du module de commande de fusibles et de relais (SRM).	60
F10 / 2f2	Alimentation du module de commande de fusibles et de relais (SRM).	60

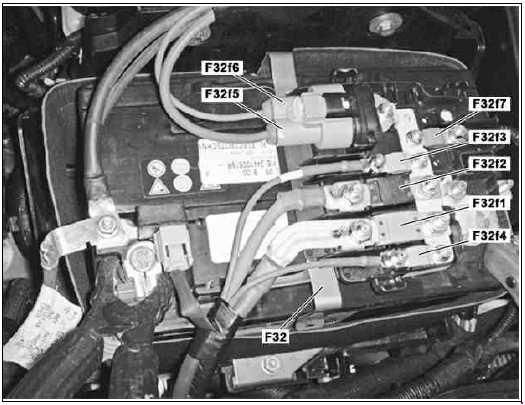

Schéma de la boîte à fusibles électrique avant

N°	Relais	Ampérage [A]
F32f1	Bloc de fusibles compartiment moteur 2	250
F32f2	Démarrage	500
F32f3	Alimentation du bloc de fusibles compartiment moteur 1, Relais unité de commande moteur (K10/3, jusqu’à 05/14), Relais fonction moteur (N50k8, à partir de 06/14).	40
F32f4	Relais du moteur du ventilateur moteur et de combustion (N50k3).	40
F32f5	Direction assistée électrique	40
F32f6	Alimentation du module de fusibles et de relais	40
F32f7	E30 Alimentation du bloc de fusibles compartiment moteur 1

À propos du Mercedes-Benz Citan W415 (2012-2018)

Le Mercedes-Benz Citan W415, produit de 2012 à 2018, est un véhicule utilitaire compact conçu pour les environnements urbains. Ce modèle est réputé pour sa fiabilité, son espace et sa flexibilité, ce qui le rend idéal pour les petites entreprises et les services de livraison en ville. Le Citan W415 offre diverses options de motorisation, y compris des moteurs essence et diesel, optimisés pour une consommation de carburant efficace et de faibles émissions. L’intérieur du véhicule est conçu en mettant l’accent sur le confort et la fonctionnalité, offrant un espace de rangement suffisant et des éléments technologiques modernes pour le conducteur et les passagers.

Schéma de la boîte à fusibles Mercedes-Benz Citan W415

Cette page présente le schéma de la boîte à fusibles pour le modèle Mercedes-Benz Citan W415, essentiel pour l’entretien et la réparation corrects des systèmes électriques du véhicule. La boîte à fusibles est généralement située dans le compartiment moteur ou sous le tableau de bord. Le schéma indique les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour la sécurité et la fonctionnalité du véhicule, il est donc important de connaître sa disposition et son contenu.
