Mercedes-Benz Vito III W447 (2014-2021) – boîte à fusibles
Mercedes-Benz Vito III W447 (2014-2021) – schéma de la boîte à fusibles
Année de fabrication : 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021.
Emplacement de la boîte à fusibles dans le compartiment moteur

La boîte à fusibles est située sur le côté gauche du compartiment moteur. Pour l’ouvrir :
- Ouvrez le capot.
- Suivez les consignes de sécurité importantes pour l’ouverture du capot, qui sont indiquées dans le manuel d’utilisation.
- Retirez l’humidité de la boîte à fusibles à l’aide d’un chiffon sec.
- Ouvrez les crochets de fixation et déconnectez-les de la boîte à fusibles.
- Soulevez le couvercle vers le haut dans le sens de la flèche et retirez-le.
Pour fermer :
- Vérifiez que le joint est correctement positionné dans le couvercle.
- Fixez le couvercle par l’arrière et repliez-le.
- Fixez les crochets de fixation sur la boîte à fusibles et fermez.
- Fermez le capot.

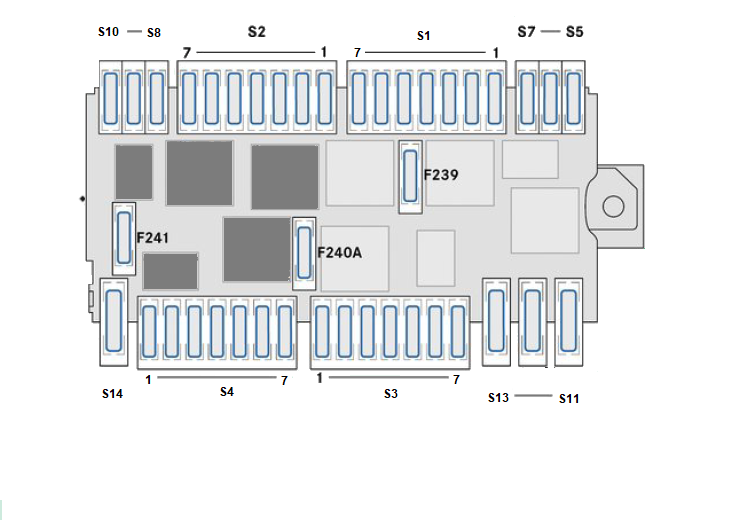

Schéma de la boîte à fusibles dans le compartiment moteur

Support de fusible S1
| Nr | Description | Fusible | Ampérage [A] |
|---|---|---|---|
| 1 | Vannes ESP | F204 | 25 |
| 2 | Klaxon | F205 | 15 |
| 3 | Unité de commande moteur | F206 | 5 |
| 4 | Unité de commande de transmission automatique | F207 | 25 |
| 5 | Non attribué | F208 | — |
| 6 | Non attribué | F209 | — |
| 7 | Non attribué | F210 | — |
Support de fusible S2
| Nr | Description | Fusible | Ampérage [A] |
|---|---|---|---|
| 1 | Non attribué | F211 | — |
| 2 | Borne 87 (4) | F212 | 15 |
| 3 | Borne 87 (2) | F213 | 15 |
| 4 | Borne 87 (3) | F214 | 10 A |
| 5 | Borne 87 (1) | F215 | 20 |
| 6 | Unité de commande moteur | F216 | 5 |
| 7 | Non attribué | F217 | — |
Support de fusible S3
| Nr | Description | Fusible | Ampérage [A] |
|---|---|---|---|
| 1 | Réglage du débit des phares gauches | F229 | 5 |
| 2 | ESP | F230 | 5 |
| 3 | Réglage du débit des phares droits | F231 | 5 |
| 4 | Non attribué | F232 | — |
| 5 | Chauffage du filtre à carburant | F233 | 25 |
| 6 | Non attribué | F234 | — |
| 7 | Non attribué | F235 | — |
Support de fusible S4
| Nr | Description | Fusible | Ampérage [A] |
|---|---|---|---|
| 1 | Non attribué | F222 | — |
| 2 | Non attribué | F223 | — |
| 3 | ASSISTANCE À LA PRÉVENTION DES COLLISIONS,
DISTRONIC PLUS |
F224 | 7,5 A |
| 4 | Non attribué | F225 | — |
| 5 | Ventilateur de radiateur moteur/écran de radiateur | F226 | 5 |
| 6 | Unité de commande de transmission automatique | F227 | 10 A |
| 7 | Pompe à huile supplémentaire | F228 | 15 |
Support de fusible S5-S14
| Nr | Description | Fusible | Ampérage [A] |
|---|---|---|---|
| S5 | Klaxon ATA (Alarme antivol) | F201 | 5 |
| S6 | Unité de commande de chauffage auxiliaire | F202 | 20 |
| S7 | Contrôleur de phare LED HLI (fonctions de phare) | F203 | 20 |
| S8 | Unité de commande ESP | F218 | 5 |
| S9 | Non utilisé | F219 | — |
| S10 | Non utilisé | F220 | — |
| S11 | Non utilisé | F238 | — |
| S12 | Pompe ESP | F237 | 40 |
| S13 | Module d’acquisition et d’activation de signal CBC 2 | F236 | 40 |
| S14 | Contrôleur de phare LED LCU (phare principal LED) | F221 | 30 |
Fusibles supplémentaires sur le support de relais
| Nr | Description | Fusible | Ampérage [A] |
|---|---|---|---|
| — | Essuie-glace avant | F239 | 30 |
| — | Moteur de démarrage, borne 50 | F240A | 25 |
| — | Non attribué | F241 | — |
| Nr | Description | Relais |
|---|---|---|
| – | Klaxon | J |
| – | Essuie-glace avant, nettoyage continu | K |
| – | Activation/désactivation des essuie-glaces avant | L |
| – | Moteur de démarrage | M |
| – | Borne 87 | N |
| – | Non attribué | O |
| – | Non attribué | P |
| – | Non attribué | Q |
| – | Borne 15 | R |
| – | Non attribué | S |
| – | Non attribué | T |
Emplacement de la boîte à fusibles dans le plancher du passager

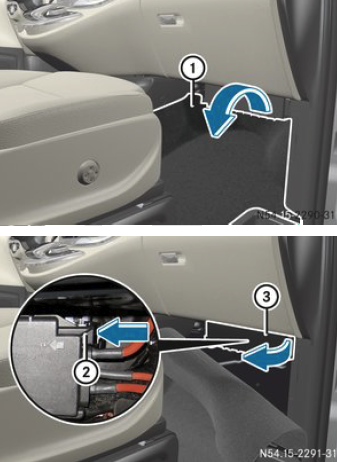

Pour ouvrir :
- Ouvrez la porte passager.
- Retirez le tapis de sol du plancher du passager.
- Soulevez le tapis dans le sens de la flèche.
- Appuyez sur le verrou et soulevez le couvercle dans le sens de la flèche jusqu’à ce qu’il se bloque.
- Tirez le couvercle vers l’avant pour le retirer de la boîte à fusibles.
Pour fermer :
- Insérez et bloquez le couvercle dans le support sur le côté gauche de la boîte à fusibles.
- Repliez le tapis.
- Positionnez le tapis de sol dans le plancher du passager.
- Fermez la porte passager.

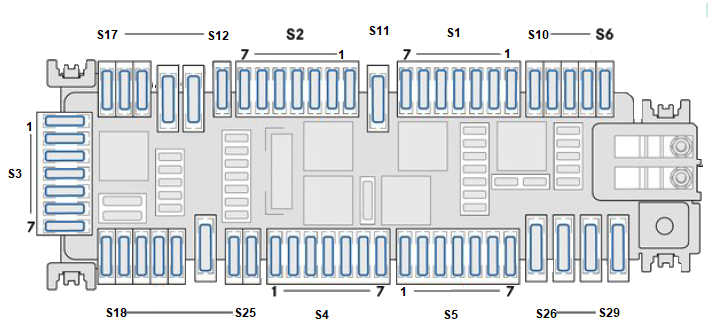

Schéma de la boîte à fusibles dans le plancher du passager

Support de fusible S1
| Nr | Description | Fusible | Ampérage [A] |
|---|---|---|---|
| 1 | Minuteur numérique de chauffage auxiliaire d’air | F28 | 5 |
| 2 | Radio ;
Équipement radio. |
F29 | 25 A/15 A |
| 3 | Assistant de maintien de voie, volant | F30 | 10 A |
| 4 | Chauffage/climatisation TEMPMATIC ;
Climatisation automatique THERMOTRONIC |
F31 | 10 A |
| 5 | Unité de commande de la console centrale avec pavé tactile | F32 | 7,5 A |
| 6 | Radio (Vito)/Radio (Classe V) | F33 | 5 A/15 A |
| 7 | Allume-cigare | F34 | 15 |
Support de fusible S2
| Nr | Description | Fusible | Ampérage [A] |
|---|---|---|---|
| 1 | Unité de commande du siège conducteur | F36 | 7,5 A |
| 2 | Boîte à fusibles dans le compartiment moteur (PDC-E) | F37 | 30 |
| 3 | Unité de commande d’airbag | F38 | 7,5 A |
| 4 | Tuner radio/TV numérique DAB/SDARS | F39 | 5 |
| 5 | Non attribué | F40 | — |
| 6 | Non attribué | F41 | — |
| 7 | Unité de commande du siège passager | F42 | 7,5 A |
Support de fusible S3
| Nr | Description | Fusible | Ampérage [A] |
|---|---|---|---|
| 1 | Module de protection de conduite | F49 | 5 |
| 2 | Affichage radio et ventilateur | F50 | 7,5 A |
| 3 | Support pour téléphone portable | F51 | 5 |
| 4 | Interface multimédia | F52 | 5 |
| 5 | Système de péage, Japon (DSRC) | F53 | 7,5 A |
| 6 | Ventilateur de climatisation | F54 | 30 |
| 7 | Verrouillage de l’allumage/volant électronique | F55 | 20 |
Support de fusible S4
| Nr | Description | Fusible | Ampérage [A] |
|---|---|---|---|
| 1 | Unité de commande, porte avant gauche | F64 | 30 |
| 2 | Unité de commande, porte avant droite | F65 | 30 |
| 3 | Essuie-glace arrière, porte arrière droite (Vito) | F66 | 20 |
| 4 | Frein de stationnement électrique | F67 | 7,5 A |
| 5 | Unité de commande d’airbag | F68 | 7,5 A |
| 6 | Désactivation automatique de l’airbag du deuxième conducteur | F69 | 5 |
| 7 | Non attribué | F70 | — |
Support de fusible S5
| Nr | Description | Fusible | Ampérage [A] |
|---|---|---|---|
| 1 | Non attribué | F71 | — |
| 2 | Prises 12 V, compartiment moteur | F72 | 15 |
| 3 | Frein de stationnement électrique | F73 | 30 |
| 4 | Porte coulissante électrique gauche | F74 | 30 |
| 5 | Module de remorque 1 | F75 | 15 |
| 6 | Module de remorque 2 | F76 | 25 |
| 7 | Module de remorque 3 | F77 | 25 |
Support de fusible S6-29
| Nr | Description | Fusible | Ampérage [A] |
|---|---|---|---|
| Nr | Description | Fusible | Ampérage [A] |
| S6 | Non attribué | F23 | — |
| S7 | Unité de commande de remorque | F24 | 7,5 A |
| S8 | Batterie auxiliaire, connexion de charge | F25 | 10 A |
| S9 | Unité de commande de remorque | F26 | 15 |
| S10 | Boîte à fusibles dans le plancher du passager sur le montant A (PDC-F) | F27 | 5 |
| S11 | Chauffage de la lunette arrière | F35 | 30 |
| S12 | Système de divertissement pour les sièges arrière | F43 | 10 A |
| S13 | Tendeur de ceinture, siège avant gauche (PRE SAFE®) | F44 | 40 |
| S14 | Tendeur de ceinture, siège avant droit (PRE SAFE®) | F45 | 40 |
| S15 | Traitement des gaz d’échappement, SCR 3 | F46 | 10 A |
| S16 | Traitement des gaz d’échappement, SCR 2 | F47 | 20 |
| Nr | Description | Fusible | Ampérage [A] |
|---|---|---|---|
| S17 | Traitement des gaz d’échappement, SCR 1 | F48 | 15 |
| S18 | Traitement des gaz d’échappement, relais SCR | F56 | 15 |
| S19 | Chauffage d’air auxiliaire | F57 | 25 |
| S20 | Non attribué | F58 | — |
| S21 | Unité de commande du siège passager | F59 | 30 |
| S22 | Unité de commande du siège conducteur | F60 | 30 |
| S23 | Amplificateur, audio | F61 | 40 |
| S24 | Clignotants sur le toit | F62 | 10 A |
| S25 | Unité de commande d’alimentation en carburant | F63 | 20 |
| S26 | Toit panoramique | F78 | 30 |
| S27 | Module d’acquisition et d’activation de signal CBC 1 | F79 | 40 |
| S28 | Module d’acquisition et d’activation de signal CBC 3 | F80 | 40 |
| S29 | Ventilateur, climatisation arrière | F81 | 30 |
Fusibles supplémentaires sur le support de relais

| Nr | Description | Fusible | Ampérage [A] |
|---|---|---|---|
| Nr | Description | Fusible | Ampérage [A] |
| – | Système de charge du chauffage PTC | F21 | 200 A |
| – | Batterie auxiliaire | F22 | 200 A |
| – | Port central Star 2 | F82 | 5 |
| – | Verrouillage de l’allumage | F83 | 7,5 A |
| – | Unité de commande/unité de commande de la console centrale à gauche du volant | F84 | 7,5 A |
| – | Récepteur de télécommande/module KOM | F85 | 5 |
| – | Antenne RF | F86 | 5 |
| – | Connexion de diagnostic | F87 | 10 A |
| – | Tableau de bord | F88 | 10 A |
| – | Interrupteur d’éclairage | F89 | 5 |
| – | Assistant d’angle mort | F90 | 5 |
| – | Traitement des gaz d’échappement, unité de commande SCR | F91 | 5 |
| – | Unité de commande d’alimentation en carburant | F92 | 5 |
| – | Accessoires radio | F93 | 7,5 A |
| – | Système de paiement, Japon (DSRC) | F93 | 7,5 A |
| Nr | Description | Fusible | Ampérage [A] |
|---|---|---|---|
| – | Non attribué | F94 | – |
| – | Éclairage du compartiment moteur | F95 | 5 |
| – | Essuie-glace arrière, hayon arrière/essuie-glace arrière, porte arrière gauche (Vito) | F96 | 15 |
| – | PARKTRONIC/assistant de stationnement actif | F97 | 5 |
| – | Module d’acquisition et d’activation de signal de ligne de commande CBC | F98 | 5 |
| – | Surveillance de la pression des pneus | F99 | 5 |
| – | Amplificateur, audio | F100 | 5 |
| – | Panneau de commande de climatisation | F101 | 10 A |
| – | Non attribué | F102 | – |
| – | Câblage de base, taxi, taximètre | F103 | 5 |
| – | Divertissement arrière, écran, côté gauche | F104 | 5 |
| – | Divertissement arrière, écran, côté droit | F105 | 5 |
| – | Caméra pour systèmes d’aide à la conduite | F106 | 5 |
| – | Câblage de base pour TV/caméra de surveillance du trafic | F107 | 5 |
| – | Caméra de recul/caméra 360° | F108 | 7,5 A |
| – | Non attribué | F109 | – |
| – | Module d’acquisition et d’activation de signal CBC 5 | F110 | 30 |

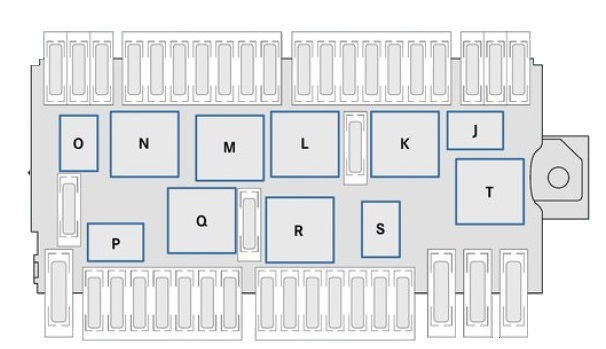

Schéma des relais

| Nr | Description | Relais |
|---|---|---|
| — | Relais borne 15 | A |
| — | Brosse de lunette arrière | b |
| — | Borne 15 R2 | C |
| — | Chauffage de la lunette arrière | D |
| — | Borne 15 R1 | mi |
| — | Borne 30G | F |
| — | Traitement des gaz d’échappement ;
Pompe d’alimentation SCR. |
g |
Boîte à fusibles dans le montant A dans le plancher du passager

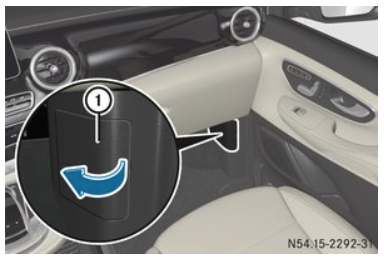

Pour ouvrir :
- Ouvrez la porte passager.
- Soulevez le couvercle dans le sens de la flèche et retirez-le.
- Vous verrez la boîte à fusibles sur le montant A.
Pour fermer :
- Insérez le couvercle dans le panneau latéral du couvercle à gauche et appuyez.
- Fermez la porte passager.

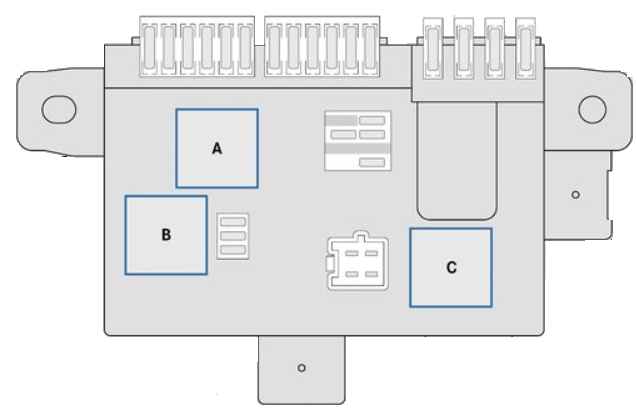

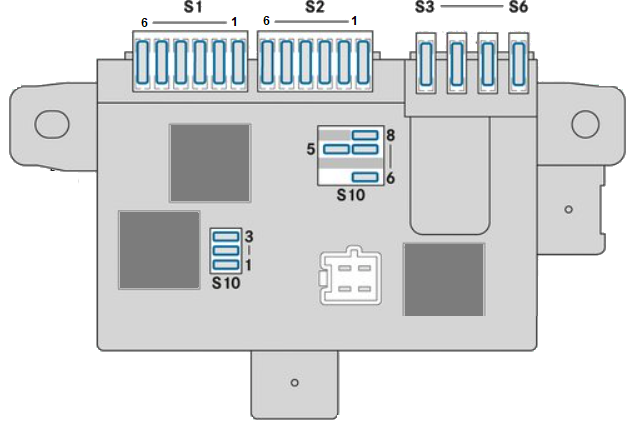

Boîte à fusibles dans le schéma du montant A dans le plancher du passager

Support de fusible S1
| Nr | Description | Fusible | Ampérage [A] |
|---|---|---|---|
| 1 | Chauffage des sièges arrière/ventilation des sièges arrière, rangée 1 gauche | F305 | 10 A |
| 2 | Chauffage des sièges arrière/ventilation des sièges arrière, rangée 1 droite | F308 | 10 A |
| 3 | Chauffage des sièges arrière/ventilation des sièges arrière, rangée 2 gauche | F310 | 10 A |
| 4 | Chauffage des sièges arrière/ventilation des sièges arrière, rangée 2 droite | F309 | 10 A |
| 5 | Non attribué | F316 | — |
| 6 | Unité de commande de chauffage des sièges arrière/ventilation des sièges arrière | F317 | 5 |
Support de fusible S2
| Nr | Description | Fusible | Ampérage [A] |
|---|---|---|---|
| 1 | Module programmable spécial (PSM) | F303 | 25 |
| 2 | Module programmable spécial (PSM) | F304 | 25 |
| 3 | Réfrigérateur dans la console centrale | F306 | 10 A |
| 4 | Transformateur de tension | F312 | 30 |
| 5 | Porte coulissante électrique droite/système de porte arrière EASY-PACK | F311 | 30 |
| 6 | Non attribué | F318 | — |
Support de fusible S3-6
| Nr | Description | Fusible | Ampérage [A] |
|---|---|---|---|
| S3 | Chargeur Marco Polo, connexion de charge | F300 | 25 |
| S4 | Borne 30 carrossier/support de gobelet, console centrale | F321 | 25 A/10 A |
| S5 | Non attribué | F302 | — |
| S6 | Chauffage d’air auxiliaire | F323 | 25 |
Support de fusible S10
| Nr | Description | Fusible | Ampérage [A] |
|---|---|---|---|
| 1 | Tachygraphe | F301 | 5 |
| 2 | Non attribué | F307 | — |
| 3 | Tachygraphe | F315 | 7,5 A |
| 5 | Si la clé est en position 2 dans le contact : signal d’activation du réfrigérateur, porte-gobelet, transformateur de tension dans la console centrale | F314 | 5 |
| 6 | Borne 61 carrossier/Uniquement pour le carrossier Westfalia | F319 | 15 A/5 A |
| 7 | Borne 15 carrossier/équipements/Uniquement pour le carrossier Westfalia | F320 | 15 A/5 A |
| 8 | Horloge de chauffage d’air auxiliaire | F322 | 5 |

| N° | Description | Relais |
|---|---|---|
| — | Relais borne 15 | A |
| — | Non attribué | b |
| — | Non attribué | C |

Pour ouvrir :
- Ouvrez la porte arrière.
- Retirez le kit d’outils du véhicule du compartiment passager (voir le manuel du véhicule).
- Retirez le support d’outils du panneau latéral de la carrosserie.
- Vous verrez trois supports de fusibles et un support de relais.
Pour fermer :
- Insérez et fixez le support d’outils dans le compartiment passager.
- Rangez les outils et l’équipement, puis replacez et fixez le couvercle du compartiment (voir le manuel du véhicule).
- Fermez la porte arrière.
Schéma de la boîte à fusibles et des relais à l’arrière du compartiment moteur

Supports de fusibles et supports de relais derrière le support d’outils.
| Nr | Description | Fusible | Ampérage [A] |
|---|---|---|---|
| 1 | Prise 12 V, première rangée de sièges, gauche | F352 | 15 |
| 2 | Prise 12 V, deuxième rangée de sièges, gauche | F350 | 15 |
| 3 | Prise 12 V, deuxième rangée de sièges, droite | F351 | 15 |
| Nr | Description | Relais |
|---|---|---|
| 4 | Prise 12 V dans le coffre | K127 |
Emplacement de la boîte à fusibles préliminaire
Ouvrez le bac de batterie sous le siège avant droit. La boîte à fusibles préliminaire est située à côté de la batterie de démarrage sous le siège avant droit. Confiez toujours le remplacement des fusibles de la boîte à fusibles à un atelier spécialisé qualifié.
Schéma de la boîte à fusibles préliminaire
Les fusibles A3, A7, A10, A11, A13 et A16 sont situés à l’arrière.
| Nr | Description | Fusible | Ampérage [A] |
|---|---|---|---|
| 1 | Non attribué | A16 | — |
| 2 | Non attribué | A15 | — |
| 3 | Moteur de démarrage | A1 | Pyrofusible |
| 4 | Boîte à fusibles dans le plancher du passager sur le montant A (PDC-F) | A8 | 150 A |
| 5 | Batterie auxiliaire | A12 | 150 A |
| 6 | Unité de commande, système de préchauffage | A2 | 100 A |
| 7 | Alternateur | E2 | 350 A |
| 8 | Ventilateur de radiateur moteur | A10 | 100 A |
| 9 | Non attribué | A9 | — |
| 10 | Boîte à fusibles dans le compartiment moteur (PDC-E) | A7 | 150 A |
| 11 | Non attribué | A14 | — |
| 12 | Non attribué | A3 | — |
| 13 | Boîte à fusibles dans le plancher du passager (PDC-P) | A6 | 250 A |
| 14 | Module d’acquisition et d’activation de signal CBC | A13 | 40 |
| 15 | Non attribué | A5 | — |
| 16 | Commande électrique | A11 | 100 A |
| 17 | Prises dans le compartiment arrière | A4 | 50 A |
À propos du Mercedes-Benz Vito III W447 (2014-2021)
Le Mercedes-Benz Vito III W447, produit de 2014 à 2021, est un modèle populaire parmi les véhicules utilitaires, offrant une combinaison de confort, de fiabilité et de polyvalence. Ce modèle est connu pour son design moderne et sa large gamme d’options de motorisation, y compris des moteurs diesel et essence, qui offrent des performances et une efficacité optimales. Le Vito III W447 est idéal pour les entrepreneurs et les familles qui ont besoin d’un véhicule spacieux et confortable pour un usage quotidien. Grâce à ses technologies avancées et ses fonctions de sécurité, ce modèle est considéré comme l’un des meilleurs de sa catégorie.
Schéma de la boîte à fusibles Mercedes-Benz Vito III W447
Cette page présente le schéma de la boîte à fusibles pour le Mercedes-Benz Vito III W447, essentiel pour l’entretien et les réparations corrects du système électrique du véhicule. Les emplacements typiques de la boîte à fusibles dans ce modèle incluent le compartiment moteur et l’intérieur du véhicule, généralement dans la zone du tableau de bord. Les schémas de cette page détaillent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Lors du remplacement des fusibles, il est important d’utiliser toujours des fusibles de rechange de même valeur en ampères afin d’éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour la sécurité et la fonctionnalité du véhicule, il est donc important d’avoir une vue d’ensemble de sa configuration.
