Lexus GS 460 (2005-2011) – boîte à fusibles et relais
Schéma des fusibles et relais – Lexus GS 460
Concerne les nouveaux véhicules des années :
2005, 2006, 2007, 2008, 2009, 2010, 2011.

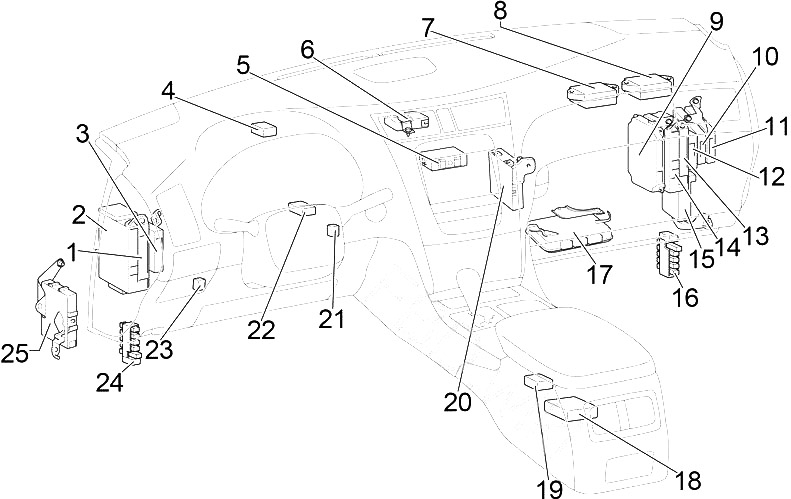

Habitacle
Conduite à gauche
Conduite à droite
- ECU carrosserie (gauche)
- Boîte à fusibles (gauche)
- ECU contrôle de distance
- Activer le clignotant
- ECU moniteur de pression des pneus
- ECU code d’immobilisation
- Bloc de connexion
- Bloc de connexion
- Contrôleur de caméra TV
- Alerte de contrôle ECU
- ECU contrôle de la source d’alimentation
- Passerelle ECU
- ECU carrosserie (droite)
- Boîte à fusibles (droite)
- ECU contrôle de l’amortisseur
- Connecteur de raccordement
- Contrôleur de contrôle ECU
- Centre de montage du capteur d’airbag
- ECU contrôle du blocage de transmission
- Amplificateur de climatisation
- ECU blocage de direction
- ECU inclinaison et télescopique
- Montage du rétroviseur extérieur SW
- Connecteur de raccordement
- ECU rotation des phares
Boîte à fusibles de l’habitacle n° 1 (gauche)
La boîte à fusibles est située sous le tableau de bord à gauche. Retirez le couvercle pour accéder aux fusibles.
| Numéro | Nom | Ampères [A] | Description |
|---|---|---|---|
| Numéro | Nom | Ampères [A] | Description |
| 1 | PRZ/ SEDILE SINISTRO | 30 | Système d’alimentation des sièges |
| 2 | Climatisation | 7,5 | Système de climatisation |
| 3 | – | – | – |
| 4 | Télévision | 7,5 | Système audio, système de climatisation, système de surveillance de la vue arrière |
| 5 | – | – | – |
| 6 | TRK OPN | 10 | Ouverture du coffre |
| 7 | LH-B | 10 | Système antivol |
| 8 | – | – | – |
| 9 | S/TETTO | 25 | Toit ouvrant |
| 10 | – | – | – |
| 11 | – | – | – |
| Numéro | Nom | Ampères [A] | Description |
|---|---|---|---|
| 12 | PIATTA | 7,5 | Éclairage de l’interrupteur de direction, système audio, éclairage de la boîte à gants, éclairage du levier de transmission automatique, éclairage de la console, éclairage de l’interrupteur de suspension adaptative variable, éclairage de l’allume-cigare, climatisation, éclairage de l’interrupteur de désactivation VSC, interrupteur de sélection du mode de conduite, chauffage des sièges ou interrupteurs de chauffage et de ventilation des sièges, éclairage de la plaque d’immatriculation |
| 13 | CARBURANTE APERTO | 10 | Ouverture de la trappe à carburant, ouverture du coffre |
| 14 | ECU-IG LH | 10 | Système VSC, système ECB, capteur d’inclinaison et de G, capteur de direction, régulateur de vitesse, régulateur de vitesse dynamique par radar, système EPS, système VGRS, système de surveillance du rétroviseur, système de traction intégrale, contrôleur avant, toit ouvrant, capteur de pluie |
| 15 | – | – | – |
| 16 | FR S/HTR LH | 15 | Chauffage des sièges ou sièges chauffants et ventilés |
| 17 | PORTA POSTERIORE SINISTRA | 20 | Système de contrôle de la porte arrière gauche (système de verrouillage des portes, éclairage des portes, vitre électrique) |
| 18 | PORTA ANTERIORE LH | 20 | Système de contrôle de la porte avant gauche (système de verrouillage électrique des portes, système de contrôle du rétroviseur électrique, éclairage de plafond des portes, chauffage du rétroviseur extérieur, vitre électrique) |
| 19 | RAD №3 | 10 | Système audio |
| 20 | – | – | – |
| 21 | H-LP LVL | 7,5 | AFS, système de contrôle automatique de nivellement des phares |
| 22 | LH-IG | 10 | Système de charge, nettoyeur de phares, capteur de fumée, dégivreur de lunette arrière, ventilateurs de refroidissement électriques, système de contrôle de la porte arrière gauche, système de contrôle de la porte avant gauche, feux de détresse, transmission automatique, prétensionneurs de ceinture de sécurité, aide au stationnement intuitive |
| 23 | – | – | – |
| 24 | FR WIP | 30 | Essuie-glaces et lave-glaces de pare-brise |

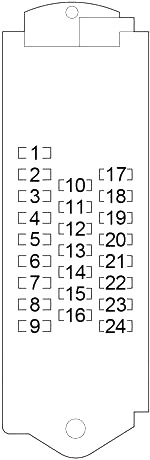

Boîte à fusibles de l’habitacle n° 2 (droite)
La boîte à fusibles est située sous le tableau de bord à droite. Retirez le couvercle pour accéder aux fusibles.
| Numéro | Nom | Ampères [A] | Description |
|---|---|---|---|
| Numéro | Nom | Ampères [A] | Description |
| 1 | PRZ/ SIÈGE DROIT | 30 | Système d’alimentation des sièges |
| 2 | – | – | – |
| 3 | OBD | 7,5 | Système de diagnostic embarqué |
| 4 | FERMA SW | 7,5 | Feux arrière/freins, système d’injection de carburant multipoint/séquentiel, système de démarrage, système EBC, système VSC, système de verrouillage de transmission |
| 5 | AM1 | 7,5 | |
| 6 | TI et TE | 20 | Volant réglable et télescopique, système de communication multiplex |
| 7 | – | – | – |
| 8 | SÉCURITÉ | 7,5 | Système d’accès intelligent avec bouton de démarrage |
| 9 | STR LOCK | 25 | Système de verrouillage du volant |
| 10 | COMPTEUR | 7,5 | Indicateurs et instruments de mesure |
| 11 | ACC | 7,5 | Système de communication multiplex, système d’accès intelligent avec bouton de démarrage, système de surveillance de la vue arrière, système audio, système de climatisation, ECU système Lexus Link |
| Numéro | Nom | Ampères [A] | Description |
|---|---|---|---|
| 13 | – | – | – |
| 14 | CIG | 15 | Allume-cigare |
| 15 | USCITA PWR | 15 | Connexion d’alimentation |
| 16 | AIR | 20 | Système de suspension adaptative variable |
| 17 | PORTA POSTERIORE DESTRA | 20 | Système de contrôle de la porte arrière droite (système de verrouillage des portes, éclairage des portes, vitre électrique) |
| 18 | PORTA ANTERIORE DESTRA | 20 | Système de contrôle de la porte avant droite (système de verrouillage électrique des portes, système de contrôle du rétroviseur électrique, éclairage de plafond des portes, chauffage du rétroviseur extérieur, vitre électrique), système de communication Multiplex |
| 19 | AM2 | 15 | Système de démarrage |
| 20 | RH-IG | 7,5 | Interrupteurs de chauffage des sièges, système de contrôle de la porte avant droite, système de contrôle de la porte arrière droite, condensateur, interrupteur combiné, prétensionneurs de ceinture de sécurité, aide au stationnement intuitive |
| 21 | FR S/HTR RH | 15 | Chauffages et ventilateurs de sièges |
| 22 | ECU-IG RH | 10 | Système de direction électrique inclinable et télescopique, système de communication multiplex, système d’accès intelligent avec démarrage par bouton, système audio, système de climatisation, système de verrouillage de transmission, système d’alerte de pression des pneus, interrupteur combiné, stabilisateur avant, stabilisateur arrière, convertisseur DC/DC |
| 23 | – | – | – |
| 24 | – | – | – |

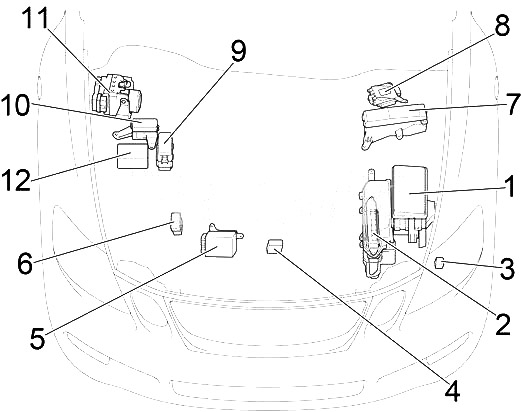

Compartiment moteur
Conduite à gauche
Conduite à droite
- Boîte à fusibles 1
- ECU moteur
- Relais de contrôle du nettoyage des phares
- ECU du ventilateur de refroidissement
- Contrôleur d’injecteur (EDU)
- Boîte à fusibles de relais n° 1
- Boîte à fusibles n° 2
- ECU de direction assistée
- 3UZ-FE: Boîte à fusibles de relais 2
- 3GR-FSE, 3GR-FE: Boîte à fusibles de relais n° 2
- 3GR-FSE, 3GR-FE: ECU de contrôle de dérapage avec actionneur
- 3UZ-FE: ECU de contrôle de dérapage
À propos de la Lexus GS 460 (2005-2011)
La Lexus GS 460, produite de 2005 à 2011, est une berline de luxe qui allie élégance et performances de conduite puissantes. Ce modèle est équipé d’un moteur V8 de 4,6 litres, offrant une puissance impressionnante et une conduite souple. La Lexus GS 460 est réputée pour sa construction précise, son haut niveau de confort et ses caractéristiques technologiques avancées, qui incluent un système de direction sophistiqué et des fonctions de sécurité. L’intérieur du véhicule est conçu avec une attention particulière aux détails, offrant des matériaux luxueux et des équipements modernes qui assurent le confort du conducteur et des passagers.
Schéma de la boîte à fusibles Lexus GS 460
Cette page présente le schéma de la boîte à fusibles de la Lexus GS 460, essentiel pour l’entretien et les réparations corrects du système électrique du véhicule. Les emplacements typiques de la boîte à fusibles pour ce modèle incluent le compartiment moteur et l’intérieur du véhicule, généralement près du tableau de bord. Les diagrammes sur cette page indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même valeur en ampères pour éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour le fonctionnement sûr du véhicule, il est donc important de connaître sa configuration et sa fonction.
