Schéma des fusibles et relais – Lexus CT200h A10

Correspond aux véhicules fabriqués entre :

2011, 2012, 2013, 2014, 2015, 2016, 2017.



Pour l’allume-cigare (prises de courant) de la Lexus CT200h, le fusible n° 31 (prise de courant) de la boîte à fusibles du tableau de bord est responsable.



Habitacle

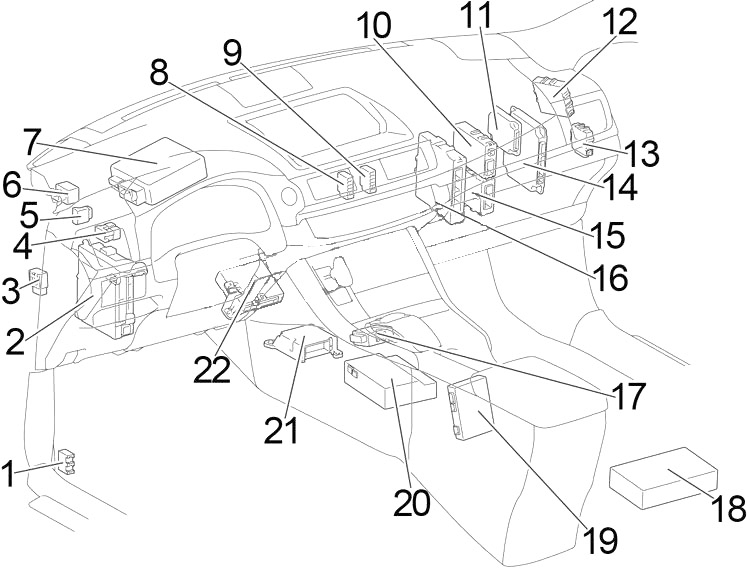

Volant à gauche

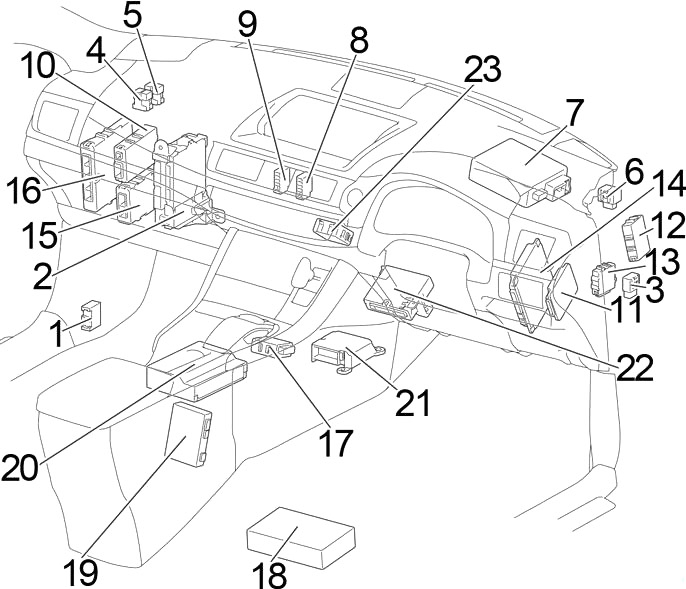

Volant à droite

1. Boîte à fusibles №2
2. Quatre fusibles / ECU du corps principal
3. ECU de contrôle des feux de freinage
4. Quatre relais
5. Relais de chauffage du volant (STRG HTR)
6. Activation du clignotant
7. ECU de direction assistée
8. Connecteur de connexion (CAN № 1)
9. Connecteur de connexion (CAN № 2)
10. ECU de contrôle des ceintures de sécurité
11. ECU des systèmes d’assistance
12. Avertissement de contrôle de l’ECU
13. ECU de nivellement des phares
14. ECU d’aide au stationnement
15. ECU de contrôle de la transmission
16. ECU de gestion de l’énergie
17. Relais d’essuie-glace avant
18. Amplificateur stéréo
19. ECU d’interface multimédia
20. Navigation via module multimédia
21. Capteur d’airbag
22. Amplificateur de climatisation
23. RHD : Relais de contrôle de porte à double verrouillage

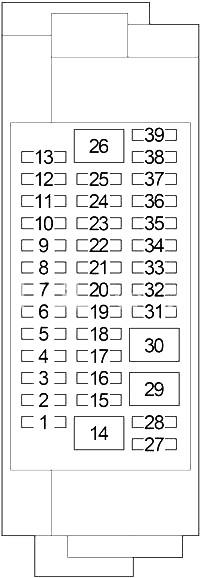

Quatre fusibles dans l’habitacle

Le panneau de fusibles est situé sous le côté gauche du tableau de bord.



Numéro	Ampères [A]	Description
1	10	Phares (feux de croisement), feux de freinage/feux arrière, éclairage de plaque d’immatriculation, feux de position
2	10	Système audio, interrupteur d’aide au stationnement intuitif, interrupteur de dégivrage d’essuie-glace avant, système de navigation, ouverture de la trappe à carburant, éclairage de l’habitacle, interrupteur de lave-phares, interrupteur de feux de détresse, climatisation, rétroviseurs extérieurs, interrupteurs de sélection du mode de conduite, interrupteur P de position, commande d’éclairage du tableau de bord, indicateurs de position de la transmission, interrupteurs de chauffage des sièges, interrupteur de volant chauffant, interrupteur de freinage pré-collision
3	10	Système de freinage électronique, système d’accès intelligent avec bouton de démarrage, système d’injection de carburant multipoint/séquentiel, feux de freinage/feux arrière, airbag SRS
4	7,5	Indicateurs et compteur kilométrique
5	–	–
6	30	Essuie-glaces
7	20	Essuie-glace et lave-glace arrière
8	15	Lave-glace avant
9	10	Climatisation
10	10	Interrupteur de dégivrage d’essuie-glace avant, système de nivellement automatique des phares
11	–	–
12	10	Essuie-glaces avant, aide au stationnement intuitive, système de freinage électronique, système de navigation, direction assistée électrique, clignotants, feux de détresse, capteur d’inclinaison et de G, lave-phares, rétroviseurs extérieurs, interrupteurs de sélection du mode de conduite, module supérieur, ceintures de sécurité pré-collision avant, interrupteurs de chauffage des sièges, interrupteur de volant chauffant, système d’alerte de pression des pneus, régulateur de vitesse dynamique à radar
13	10	ABS, climatisation, contrôle automatique de l’éclairage, ouverture du hayon, compteur kilométrique combiné, contrôle du verrouillage des portes, double verrouillage, système d’immobilisation du moteur, système d’accès et de démarrage, feu antibrouillard avant, phare, réglage du niveau des phares, lave-phares, contrôle d’aide au démarrage en côte, éclairage, éclairage intérieur, système d’extinction automatique des feux, rappel de feux, siège électrique, vitre électrique, feu antibrouillard arrière, rétroviseur à distance, toit ouvrant, feu arrière, protection antivol, TRC, VSC, contrôle sans fil du verrouillage des portes
14	30	Toit ouvrant
15	25	Vitres électriques
16	25	Vitres électriques
17	–	–
18	25	Vitres électriques, rétroviseurs extérieurs
19	25	Vitres électriques, rétroviseurs extérieurs

20	–	–
21	10	Feux arrière/feux de freinage, système de freinage électronique, système pré-collision
22	–	–
23	7,5	Feu antibrouillard arrière, feux arrière/feux de freinage
24	7,5	Ouverture de la trappe à carburant
25	7,5	Système de diagnostic de l’ordinateur de bord
26	30	Siège électrique
	30	Sièges électriques
27	15	Feux antibrouillard avant
28	25	Portes à double verrouillage
29	30	Siège électrique
30	30	Ceintures de sécurité pré-collision
31	10	Volant chauffant
32	25	Système de verrouillage des portes électriques
33	10	Chauffe-sièges
34	–	–
35	10	Chauffe-sièges
36	7,5	Système audio, système de navigation, module de ventilation
37	15	Prise de courant
38	10	Système de climatisation, interrupteurs de rétroviseurs extérieurs
39	15	Prise de courant

Quatre fusibles 2

Numéro	Ampères [A]	Description
1	–	–
2	10	Régulateur de vitesse, régulateur de vitesse dynamique à radar, contrôle moteur, système hybride, système de contrôle de la transmission

Quatre relais

Numéro	Relais
R1	Ouverture de la trappe à carburant (FUEL OPN)
R2	Feu antibrouillard arrière (RR FOG)

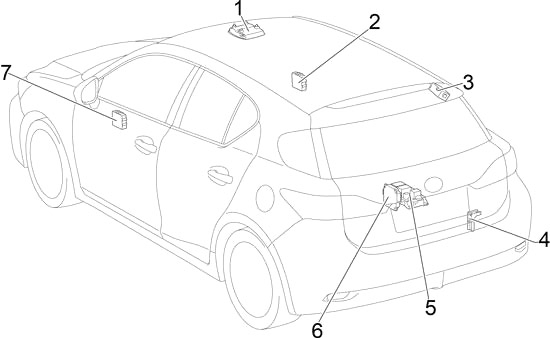

Bloc de fusibles

1. ECU de contrôle du toit ouvrant électrique
2. Groupe ECU de contrôle du rétroviseur extérieur droit
3. Récepteur de contrôle des portes
4. Bloc de fusibles
5. Bloc de connecteurs de batterie HV
6. Capteur de tension de batterie
7. Groupe ECU de contrôle du rétroviseur extérieur gauche

Numéro	Ampères [A]	Description
1	140	ABS, régulateur de vitesse, régulateur de vitesse dynamique à radar, contrôle moteur, aide au démarrage en côte, système hybride, système de sécurité pré-collision, système de contrôle de la transmission, TRC, VSC

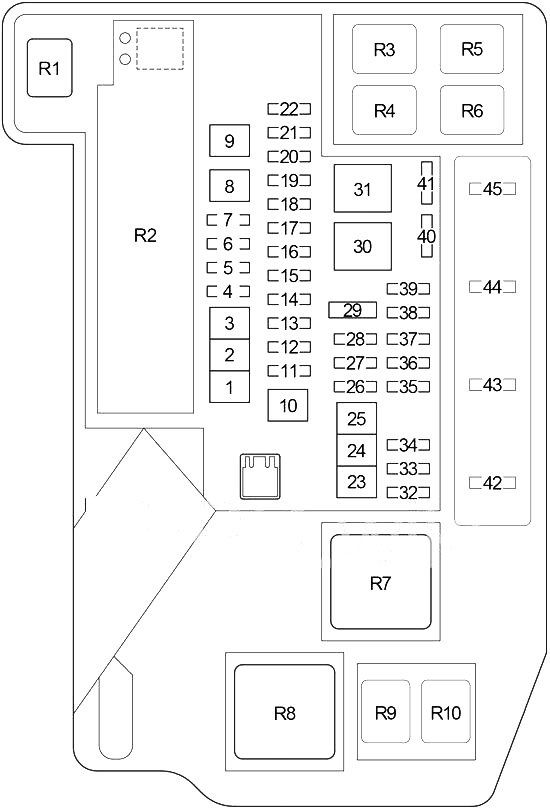

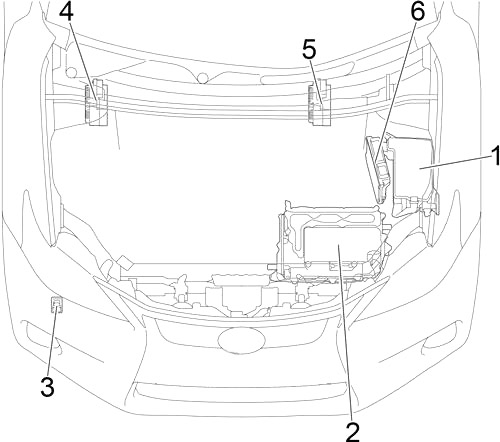

Quatre fusibles dans le compartiment moteur

1. Quatre fusibles
2. Groupe onduleur avec convertisseur
3. Relais de contrôle de l’aspirateur
4. RHD : ECU de contrôle de dérapage avec actionneur
5. LHD : ECU de contrôle de dérapage avec actionneur
6. Module de contrôle moteur



Numéro	Ampères [A]	Description
1	50	Système de climatisation
2	30	Ventilateurs de refroidissement électriques
3	30	Ventilateurs de refroidissement électriques
4	15	Système audio, système de navigation
5	10	Alarme, système de navigation
6	30	Système de refroidissement
7	7,5	Système de freinage électronique
8	–	–
9	30	Lave-phares
10	30	Système de contrôle de la position P
11	30	Système audio
12	10	Système d’injection de carburant multipoint/séquentiel
13	30	Fusibles : « PCU », « IGCT n° 2 », « IGCT n° 3 »
14	5	Onduleur et convertisseur
15	7,5	Système de contrôle de la position P, interrupteur de position P
16	7,5	Système de gestion de l’énergie
17	7,5	Système d’accès intelligent avec bouton de démarrage
18	10	Mayday
19	10	Système de climatisation
20	10	Clignotants, feux de détresse
21	30	Système audio
22	20	Système de freinage électronique
23	40	Système de contrôle de la position P, klaxon, phares (feux de route), feux de recul
24	30	Système de freinage électronique
25	30	Système de freinage électronique
26	20	Fusible : « H-LP RH HI », « H-LP LH HI »
27	7,5	Système de feux de jour

28	25	Système de verrouillage des portes électriques
29	–
30	60	Fusible : « IG2 », « EFI MAIN », « BATT FAN »
31	60	Système de direction assistée électrique
32	10	Système hybride
33	10	Système hybride, système de contrôle de la position P, système de gestion de l’énergie
34	10	Système de refroidissement
35	–	–
36	10	Éclairage du coffre, module de pavillon, éclairage intérieur, éclairage personnel, éclairage de courtoisie, éclairage des pieds
37	7,5	Système d’accès intelligent avec bouton de démarrage, système de classification des passagers avant, indicateurs et compteur kilométrique, rétroviseurs extérieurs, système de climatisation, système de mémoire de position de direction, direction assistée électrique, horloge
38	10	Phare gauche (feu de croisement)
39	10	Phare droit (feu de croisement)
40	10	Système d’injection de carburant multipoint/séquentiel, système d’échappement, module de pompe à clé, ventilateurs de refroidissement électriques
41	10	Rétroviseurs extérieurs chauffants
42	–	–
43	20	Système d’injection de carburant multipoint/séquentiel, système de refroidissement, fusible : « EFI №2 »
44	10	Ventilateur de refroidissement de la batterie
45	20	Système hybride, système d’injection de carburant multipoint/séquentiel, fusible : « MET », « IGN », système de gestion de l’énergie
Relais
R1	Ventilateurs de refroidissement électriques (FAN №2)
R2	Relais d’intégration
R3	Ventilateurs de refroidissement électriques (FAN №3)
R4	Ventilateurs de refroidissement électriques (FAN №1)
R5	Système de feux de jour (DRL)
R6	–
R7	(IGCT)
R8	Gradateurs (DIM)
R9	(P CON MTR)
R10	(ENG W/P)

Numéro	Ampères [A]	Description
1	125	Onduleur et convertisseur

À propos de la Lexus CT200h A10 (2011-2017)

La Lexus CT200h A10, produite de 2011 à 2017, est une berline compacte hybride qui combine un design élégant avec une technologie respectueuse de l’environnement. Ce modèle est équipé d’un système de propulsion hybride qui associe un moteur essence de 1,8 litre à un moteur électrique, offrant une consommation de carburant efficace et de faibles émissions. La Lexus CT200h est réputée pour sa fiabilité, son confort et ses fonctions de sécurité avancées, ce qui en fait un choix idéal pour l’environnement urbain. L’intérieur du véhicule offre des matériaux de qualité et des technologies modernes qui améliorent le confort et l’expérience de conduite.

Schéma de la boîte à fusibles Lexus CT200h A10

Cette page présente le schéma de la boîte à fusibles de la Lexus CT200h A10, essentiel pour l’identification et l’entretien des composants électriques du véhicule. Sur ce modèle, la boîte à fusibles est généralement située sous le tableau de bord côté conducteur et dans le compartiment moteur. Les schémas de cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants protégés, ce qui permet un remplacement rapide et précis. Il est important de toujours utiliser des fusibles de remplacement de même ampérage afin d’éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour assurer le bon fonctionnement des systèmes électriques du véhicule.
