Infiniti FX50 (2008-2017) – boîte à fusibles
Schéma des fusibles et relais – Infiniti FX50
Concerne les véhicules fabriqués entre :
2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.
Fusibles dans l’habitacle (J/B)
Le panneau de fusibles est situé en bas, côté conducteur, derrière le panneau de pied.
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 1 | – | Non utilisé |
| 2 | 10 | Unité de commande du système de détection des passagers, unité de capteur de diagnostic d’airbag |
| 3 | 10 | Phare, ioniseur, relais de siège climatisé, instrument combiné et amplificateur de climatisation, unité de commande d’avertissement de basse pression des pneus, passerelle CAN, unité de commande AV, capteur de détection des gaz d’échappement/odeurs externes, rétroviseur automatique anti-éblouissement, relais ICC pour l’arrêt de freinage, interrupteur de frein ASCD, interrupteur de feux de freinage, unité de commande AFS, connecteur d’interface de données, interrupteur des systèmes d’avertissement, avertisseur sonore de sortie de voie, caméra de voie, compresseur, module adaptateur Tel, relais de siège chauffant, interrupteur de siège chauffant (côté conducteur/passager) |
| 4 | 10 | Instrument combiné, relais de feu de recul, unité de commande de surveillance environnementale, unité de commande de sonar |
| 5 | 20 15 |
Relais d’accessoires |
| 6 | 10 | Au connecteur de clé, horloge, connecteur d’interface de données, capteur de pluie, avertisseur sonore de clé intelligente, rétroviseur automatique anti-éblouissement |
| 7 | 10 | Relais d’arrêt de freinage ICC, interrupteur de feux de freinage, module de commande de carrosserie (BCM) |
| 8 | 20 | Bose (système audio) |
| 9 | 10 | Au connecteur de clé, interrupteur d’allumage |
| 10 | 10 | Module de commande de carrosserie (BCM), unité de commande de positionnement automatique du moteur, unité de commande d’éclairage général, interrupteur de mémoire de siège, unité de commande de siège |
| 11 | 10 | Instrument combiné, instrument combiné et amplificateur de climatisation, unité de commande AWD, passerelle CAN, unité de commande de ceintures de sécurité avant en cas de collision (côté conducteur/passager) |
| 12 | – | Réserve |
| 13 | – | Réserve |
| 14 | – | Non utilisé |
| 15 | 10 | Rétroviseurs |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 16 | 20 | Dégivreur de lunette arrière |
| 17 | 20 | Dégivreur de lunette arrière |
| 18 | 10 | Unité de commande E-SUS |
| 19 | – | Non utilisé |
| 20 | 15 | Au connecteur d’alimentation avant |
| 21 | 10 | Interrupteur de rétroviseur de porte à distance, instrument unifié et amplificateur de climatisation, interrupteur multifonction, unité de commande d’éclairage général, unité de commande AV, unité de commande de moniteur environnemental, module adaptateur de téléphone, tuner radio satellite |
| 22 | 20 15 |
Au connecteur d’alimentation de la console, prise d’alimentation arrière |
| 23 | 15 | Moteur de ventilateur |
| 24 | 15 | Moteur de ventilateur |
| 25 | – | Réserve |
| 26 | – | Réserve |
| R1 | Allumage | |
| R2 | Dégivreur de lunette arrière | |
| R3 | Accessoires | |
| R4 | Ventilateur | |

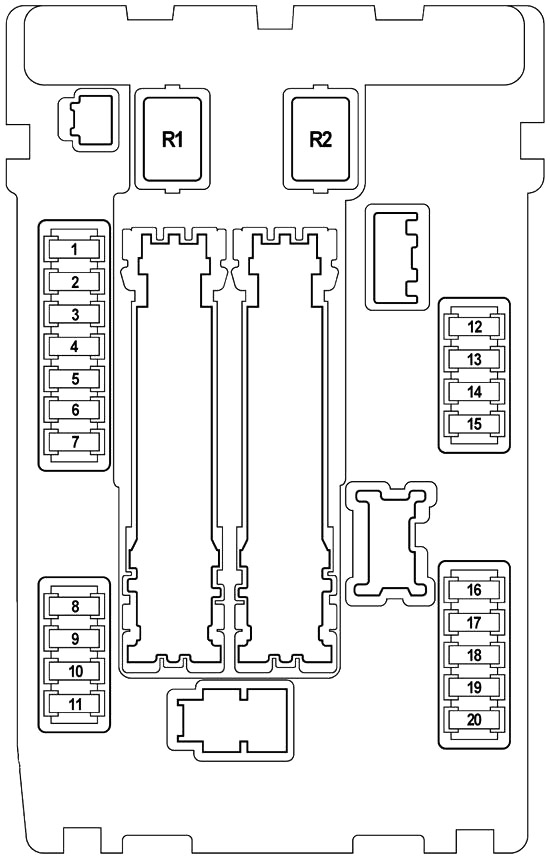

Fusibles dans le compartiment moteur n° 1 (IPDM E/R)
Près de la batterie.
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 1 | 15 | Relais de pompe à carburant, module de commande de pompe à carburant, groupe de capteurs de niveau de carburant, pompe à carburant, module de commande moteur (ECM) |
| 2 | 10 | Relais de ventilateur de refroidissement 2 |
| 3 | 10 | Module de commande de transmission (TCM), interrupteur de mode neige |
| 4 | 10 | Injecteurs de carburant, module de commande moteur (ECM), module de commande de carrosserie (BCM), unité de commande d’éclairage général |
| 5 | 10 | Unité de capteur intégrée ICC, actionneur de pédale d’accélérateur, actionneur ABS et unité électrique (unité de commande), capteur d’angle de braquage, capteur d’angle d’inclinaison 1 côté G, unité de commande AWD, unité de commande d’assistance à la direction, unité de commande RAS, signal d’avertissement ICC, unité de commande d’assistance au freinage |
| 6 | 15 | Capteur d’oxygène chauffé 2 (banque 2/banque 1), capteur de rapport air/carburant (A/F) 1 (banque 1/banque 2) |
| 7 | 10 | Interrupteur combiné |
| 8 | 10 | Relais de verrouillage de direction |
| 9 | 10 | Relais de climatisation, compresseur |
| 10 | 15 | Module de commande moteur (ECM), relais ECM, condensateur, électrovanne de commande de calage de soupape d’admission, électrovanne de commande de calage de soupape d’échappement, vanne de commande de ventilation du réservoir EVAP, bobines d’allumage, électrovanne de régulation de volume du réservoir EVAP, capteurs de débit massique d’air, module de commande VVEL |
| 11 | 15 | Relais de moteur de papillon, module de commande moteur (ECM) |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 12 | 10 | Feu arrière |
| 13 | 10 | Phare, éclairage de plaque d’immatriculation, éclairage de boîte à gants, unité de commande d’éclairage général, prise d’alimentation avant, interrupteur de transmission ATT, unité de commande AV |
| 14 | 10 | Feu gauche (feux de route) |
| 15 | 10 | Feu droit (feux de route) |
| 16 | 15 | Feu gauche (feux de croisement) |
| 17 | 15 | Feu droit (feux de croisement) |
| 18 | 10 15 |
Relais de feux de brouillard avant |
| 19 | – | Non utilisé |
| 20 | 30 | Relais d’essuie-glace avant |
| R1 | Non utilisé | |
| R2 | Commande du moteur de démarrage | |

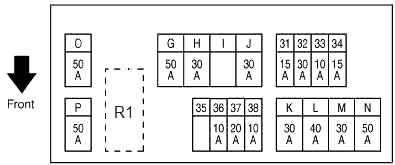

Fusibles dans le compartiment moteur n° 2 (E12)
Près de la batterie.
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 31 | 15 | Relais de klaxon n° 1, Alternateur |
| 32 | 30 | Connecteur optionnel |
| 33 | 10 | Unité de commande AWD, unité de commande d’assistance au freinage |
| 34 | 15 | Affichage avant, unité de commande AV, unité de commande de surveillance environnementale, subwoofer, tuner radio satellite, adaptateur téléphonique |
| 35 | 15 | Unité de commande de hayon |
| 36 | 10 | Module de commande de transmission (TCM) |
| 37 | 20 | Relais de moteur RAS |
| 38 | 10 | Relais de klaxon n° 2 |
| G | 50 | Relais de moteur d’actionneur VVEL |
| Numéro | Ampères [A] | Description |
|---|---|---|
| H | 30 | Boîte à fusibles J/B IPDM E/R |
| I | – | Non utilisé |
| J | 30 | Unité de commande de ceinture de sécurité avant en cas de collision (côté conducteur) |
| K | 30 | Unité de commande de ceinture de sécurité avant en cas de collision (côté passager) |
| L | 40 | Module de commande de carrosserie (BCM), positionneur automatique de direction, module de commande de siège conducteur, interrupteur de support lombaire, module de support latéral, interrupteur de siège électrique |
| M | 30 | Actionneur ABS et unité électronique |
| N | 50 | Actionneur ABS et unité électronique |
| O | 50 | Relais de ventilateur de refroidissement 1 |
| P | 50 | Boîte à fusibles E213 – Fusible n° : Q (Unité de commande automatique de hayon), 61 (actionneur de pédale d’accélérateur), 62 (relais de siège climatisé), 63 (relais de siège climatisé, relais de siège chauffant) |
| R1 | Relais de klaxon 1 | |
Fusibles dans le compartiment moteur n° 3 (E212 ; moteur VK)
| Numéro | Ampères [A] | Description |
|---|---|---|
| R | – | Non utilisé |
| S | 50 | Relais de ventilateur de refroidissement 2 |
| R1 | Relais de ventilateur de refroidissement 2 | |
Boîte à fusibles sur la borne positive de la batterie (boîte à fusibles)
| Numéro | Ampères [A] | Description |
|---|---|---|
| A | 250 | Démarreur |
| Alternateur | ||
| Fusible n° : C. D, E | ||
| B | 100 | Fusible n° : O (relais de ventilateur de refroidissement 1), S (relais de ventilateur de refroidissement 2) |
| C | 100 | Fusible et cartouche |
| D | 80 | Boîte à fusibles J/B (fusible n° : 5, 6, 7, 8, 9, 10, 11) |
| Pour l’alimentation des accessoires | ||
| Pour l’alimentation de l’allumage | ||
| E | 100 | IPDM E/R (fusible n° : 10, 11) |
| Pour l’alimentation de l’allumage | ||
| F | 60 | IPDM E/R (fusible n° : 18 (relais de feux de brouillard avant) ; relais de feux de route, relais de feux de croisement, relais de feux arrière) |
| Pour l’alimentation de l’allumage |
À propos de l’Infiniti FX50 (2008-2017)
L’Infiniti FX50, produit de 2008 à 2017, est un SUV de luxe qui combine des performances sportives avec un design élégant. Ce modèle est réputé pour son puissant moteur V8 de 5,0 litres, qui offre des performances et une dynamique de conduite impressionnantes. Le FX50 est équipé de technologies avancées et offre des intérieurs confortables et spacieux, ce qui en fait un choix idéal pour ceux qui recherchent luxe et performance dans un seul ensemble. Le véhicule est également connu pour sa fiabilité et son haut niveau de sécurité, ce qui en fait un choix populaire parmi les amateurs de SUV.
Schéma de la boîte à fusibles Infiniti FX50
Cette page présente un schéma détaillé de la boîte à fusibles pour le modèle Infiniti FX50. Dans ce véhicule, la boîte à fusibles est généralement située sous le tableau de bord côté conducteur et dans le compartiment moteur. Les schémas de cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même valeur en ampères pour éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour maintenir le bon fonctionnement des systèmes électriques du véhicule, il est donc important de connaître sa disposition et ses fonctions.
