Infiniti QX56 (2004-2017) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de l’Infiniti QX56 (2004-2017), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et l’affectation de chaque fusible (disposition des fusibles).
Schéma des fusibles et relais – Infiniti QX56
S’applique aux véhicules fabriqués dans les années :
2004, 2005, 2006, 2007, 2008, 2009, 2010.
Habitacle
(2)
- Module de commande de carrosserie (BCM)
- 1 – Unité de commande de positionnement automatique du moteur
R1 – Relais de remorquage n° 1
R2 – Relais de vitre arrière ventilée (fermée)
R3 – Relais de vitre arrière ventilée (ouverte) - Unité de clé intelligente
- Unité d’affichage et de commande AV
- Unité de commande de transmission
Récepteur d’accès sans clé - Boîte à fusibles
- Unité de capteur de diagnostic d’airbag

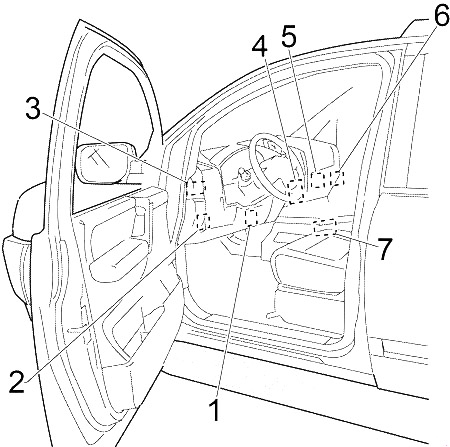

Le bloc de fusibles est situé derrière le couvercle près de la boîte à gants (Ouvrez la boîte à gants et tirez sur le couvercle pour le retirer).
Schéma de la boîte à fusibles de l’habitacle
Côté arrière
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 1 | 10 | Relais de siège chauffant |
| 2 | 10 | Unité de commande de siège conducteur |
| 3 | 10 | Module de commande de transmission (TCM), système 4×4 tous modes, système de verrouillage de transmission A/T, système de commande de frein, éclairage, système de régulateur de vitesse intelligent, système de clé intelligente/fonction de démarrage du moteur, système d’immobilisation du véhicule Infiniti (IVIS), ordinateur combiné, système de commande de suspension, système de surveillance de la pression des pneus, clignotants et feux de détresse, système de sécurité du véhicule, système d’avertissement sonore |
| 4 | 10 | Audio, interrupteur AV, unité de commande d’affichage, unité de commande Navi, lecteur DVD, module de commande de carrosserie (BCM), ordinateur combiné, unité de commande de caméra de recul, tuner radio satellite |
| 5 | 10 | Interrupteur de commande à distance des rétroviseurs extérieurs |
| 6 | 15 | Au connecteur d’alimentation de la console |
| 7 | 15 | Allume-cigare |
| 8 | 10 | Commande d’air avant, relais de moteur de ventilateur avant, relais de vanne d’eau |
| 9 | 10 | Interrupteur combiné |
| 10 | 15 | Moteur de ventilateur arrière |
| 11 | 15 | Moteur de ventilateur arrière |
| 12 | 10 | Connecteur de liaison de données, unité de commande d’affichage, unité de commande Navi, unité de commande de sonar, unité de commande de verrouillage de transmission, unité de commande de suspension, unité de commande de hayon, rétroviseur anti-éblouissement automatique, boussole et thermomètre, volant chauffant, système de sonar, système d’immobilisation du véhicule Infiniti (IVIS) |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 13 | 10 | Unité de capteur de diagnostic d’airbag, unité de commande du système de classification des passagers |
| 14 | 10 | Compteur combiné (essuie-glace avant et système de lavage, essuie-glace arrière et système de lavage) |
| 15 | 10 | Interrupteur de frein du dispositif de régulation automatique de vitesse (ASCD), relais d’arrêt du régulateur de vitesse intelligent (ICC), capteur ICC, module ICC |
| 16 | 10 | Relais de siège chauffant |
| 17 | 15 | Caisson de basses |
| 18 | 15 | Au connecteur d’alimentation avant (gauche) |
| 19 | 10 | Capteur d’angle de braquage, compteur combiné, allumage et électroaimant de verrouillage, commande d’air avant, unité de commande de verrouillage de transmission, dispositif A/T, connecteur de liaison de données, relais de vanne d’eau, émetteur-récepteur universel Homelink, horloge, système de verrouillage électrique, troisième élément de siège de rangée |
| 20 | 10 | Interrupteur de feux de freinage, relais de feux de position, relais d’arrêt de frein du régulateur de vitesse intelligent (ICC) |
| 21 | 10 | Unité de régulateur de vitesse intelligent (ICC) |
| 22 | 15 | Module de commande de carrosserie (BCM), unité de commande de siège conducteur, unité de commande de hayon, interrupteur de mémoire de siège, unité de commande de positionnement automatique du moteur, système de hayon automatique, clé intelligente/fonction de démarrage du moteur, éclairage intérieur, système d’immobilisation du véhicule Infiniti (IVIS), système de verrouillage électrique, système de sécurité du véhicule |
| R1 | Accessoires | |
| R2 | Ventilateur arrière | |
Compartiment moteur
- Boîte à fusibles n° 1
- Module de commande moteur (ECM)
- Boîte à fusibles n° 2
- Boîte à fusibles de relais
- Moteur d’essuie-glace avant
- Unité de commande ABS
Derrière la batterie se trouvent trois blocs (Retirez le couvercle de la boîte à fusibles en appuyant sur le couvercle et en le soulevant).
Boîte à fusibles du compartiment moteur 1
Schéma (Type 1)
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 32 | 10 | Relais de remorquage n° 1 |
| 33 | – | – |
| 34 | 10 | Phare droit (feux de croisement) |
| 35 | 10 | Phare gauche (feux de croisement) |
| 36 | 10 | Interrupteur de commande d’éclairage, interrupteur de feux, relais de remorquage n° 1, unité de commande d’affichage |
| 37 | 10 | Feux avant, feux arrière, feux de plaque d’immatriculation, relais de remorquage, rétroéclairage de l’interrupteur |
| 38 | 10 | Relais de feu de recul (rétroviseur de remorquage) |
| 39 | 30 | Relais d’essuie-glace avant |
| 40 | 15 | Phare gauche (feux de route) |
| 41 | 15 | Phare droit (feux de route), moteurs de réglage des phares |
| 42 | 10 | Relais de climatisation |
| 43 | 15 | Relais de rétroviseur chauffant |
| 44 | – | – |
| 45 | 10 | Relais de feux de jour |
| 46 | 15 | Relais de dégivreur de lunette arrière |
| 47 | 15 | Relais de dégivreur de lunette arrière |
| 48 | 15 | Relais de pompe à carburant |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 49 | 10 | Module de commande de transmission (TCM), module de commande de transmission, interrupteur de changement de vitesse 4 roues motrices, relais de moteur de transmission |
| 50 | 10 | ABS, capteur d’angle de braquage |
| 51 | 10 | Relais de feu de recul, relais de remorquage n° 2 |
| 52 | 20 | Relais de moteur de commande de papillon |
| 53 | 20 | Module de commande moteur (ECM), relais ECM, unité de commande de transmission, amplificateur d’antenne NATS, processeur IPDM |
| 54 | 10 | 2004-2006 : Capteurs de rapport air-carburant, capteurs d’oxygène chauffés |
| 15 | 2007-2010 : Capteurs de rapport air-carburant, capteurs d’oxygène chauffés | |
| 55 | 15 | Injecteurs de carburant |
| 56 | 20 | Feux de brouillard avant |
| R1 | Dégivreur de lunette arrière | |
| R2 | Module de commande moteur (ECM) | |
| R3 | Phare à feux de croisement | |
| R4 | Feu de brouillard avant | |
| R5 | Démarrage | |
| R6 | Rétroviseur chauffant | |
| R7 | – | |
| R8 | Ventilateur de refroidissement | |
| R9 | Allumage | |

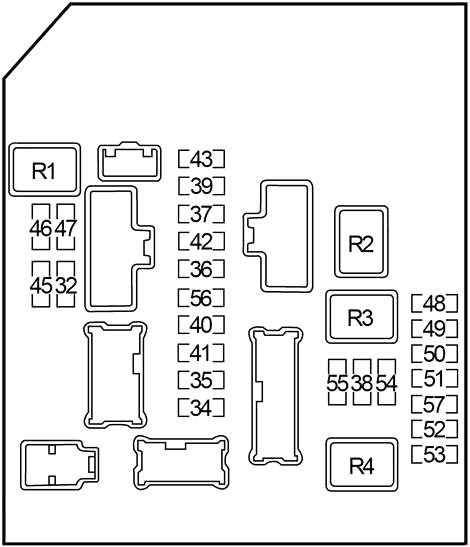

Schéma (Type 2)
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 32 | 10 | Remorque |
| 33 | – | – |
| 34 | 10 | Phare droit (feux de croisement) |
| 35 | 10 | Phare gauche (feux de croisement) |
| 36 | 10 | Interrupteur de commande d’éclairage, interrupteur de feux, relais de remorque n° 1, unité de commande d’affichage |
| 37 | 10 | Feux de position avant, feux de position arrière, feux de plaque d’immatriculation, relais de remorque, rétroéclairage de l’interrupteur |
| 38 | 10 | Relais de feu de recul (rétroviseur de remorque) |
| 39 | 30 | Relais d’essuie-glace avant |
| 40 | 15 | Phare gauche (feux de route) |
| 41 | 15 | Phare droit (feux de route), moteurs de réglage des phares |
| 42 | 10 | Relais de climatisation |
| 43 | 15 | Relais de rétroviseur chauffant |
| 44 | – | – |
| 45 | 10 | Relais de feux de jour |
| 46 | 15 | Relais de dégivreur de lunette arrière |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 47 | 15 | Relais de dégivreur de lunette arrière |
| 48 | 15 | Relais de pompe à carburant |
| 49 | 10 | Module de commande de transmission (TCM), module de commande de transmission, interrupteur de transfert 4 roues motrices, relais de moteur de transmission |
| 50 | 10 | ABS |
| 51 | 10 | Relais de feu de recul, relais de remorque n° 2 |
| 52 | 20 | Relais de moteur de commande de papillon |
| 53 | 20 | Module de commande moteur (ECM), relais ECM |
| 54 | 15 | Capteurs de rapport air-carburant, capteurs d’oxygène chauffés |
| 55 | 15 | Injecteurs de carburant |
| 56 | 15 | Feux de brouillard avant |
| 57 | – | – |
| R1 | Dégivreur de lunette arrière | |
| R2 | Ventilateur de refroidissement (n° 1) | |
| R3 | Ventilateur de refroidissement (n° 2) | |
| R4 | Allumage | |
Boîte à fusibles du compartiment moteur 2
| Numéro | Ampères [A] | Description |
|---|---|---|
| 24 | 20 | Relais de moteur de ventilateur avant |
| 25 | 15 | Relais de klaxon, système de clé intelligente, système de sécurité du véhicule |
| 26 | 10 | 2006-2010 : Unité de commande AWD |
| 27 | 20 | Relais de moteur de ventilateur avant |
| 28 | 15 | Connecteur d’alimentation de charge arrière |
| 29 | 10 | Unité de commande de suspension |
| 30 | 10 | Générateur |
| 31 | 20 | Audio, interrupteur AV, amplificateur BOSE, unité de commande d’affichage, unité de commande Navi, lecteur DVD, tuner radio satellite, unité de commande de caméra de recul |
| F | 50 | Module de commande de carrosserie (BCM), interrupteur automatique, système d’éclairage automatique, positionneur automatique du moteur, système de hayon automatique, système de feux de jour, feu de brouillard avant, essuie-glace avant et système de lavage, phare, système de réglage des phares, éclairage. Système de clé intelligente/fonction de démarrage du moteur, plafonnier, système d’immobilisation du véhicule Infiniti (IVIS), feux de position, feux de plaque d’immatriculation, feux arrière, système de verrouillage des portes, sièges arrière rabattables électriquement, système de vitres, dégivreur de lunette arrière, essuie-glace et système de lavage de lunette arrière, toit ouvrant, système de surveillance de la pression des pneus, remorquage, clignotants et feux de détresse, système de sécurité du véhicule, avertissement sonore |
| G | 30 | Relais de moteur de compresseur (unité de commande de suspension) |
| H | 30 | ABS |
| I | 40 | ABS |
| J | 30 | Relais de remorquage n° 2 |
| K | 40 | Frein électrique (remorque) |
| L | 40 | Relais de ventilateur de refroidissement, relais de rétroviseur chauffant, fusible : « N » (2008-2010) |
| M | 40 | Allumage. Système de clé intelligente/fonction de démarrage du moteur, système d’immobilisation du véhicule Infiniti (IVIS), fusibles : « 57 », « 58 » |
| N | 25 | 2008-2010 : Relais de ventilateur de refroidissement, relais de rétroviseur chauffant |
| R1 | Klaxon | |

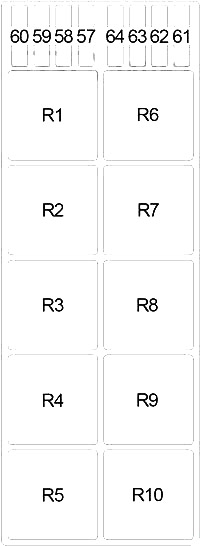

Boîte à fusibles
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 57 | 20 | Relais de transmission (haut), relais de transmission (bas) |
| 58 | 20 | Relais de moteur de transmission |
| 59 | 10 | Module de commande de carrosserie (BCM), module de commande moteur (ECM), système 4×4 tous modes, système d’éclairage automatique, positionneur automatique du moteur, système de feux de jour, feu de brouillard avant, essuie-glace avant et système de lavage, phare, système de direction des phares, éclairage, système de clé intelligente/fonction de démarrage du moteur, plafonnier, système d’immobilisation du véhicule Infiniti (IVIS), feux de position, feux de plaque d’immatriculation, feux arrière, système de vitres électriques, dégivreur de lunette arrière, système d’essuie-glace et de lavage de lunette arrière, système de démarrage, toit ouvrant, système de surveillance de la pression des pneus, remorquage, clignotants et feux de détresse, système d’avertissement sonore |
| 60 | 15 | 2008-2010 : Remorquage, module de commande de carrosserie (BCM) |
| 61 | – | – |
| 62 | – | – |
| 63 | 10 | 2008-2010 : Volant chauffant |
| 64 | 10 | 2008-2010 : Positionneur automatique de direction, système de verrouillage de transmission A/T, module de commande de carrosserie (BCM), système de clé intelligente, éclairage intérieur, système d’immobilisation du véhicule Infiniti (IVIS), système de verrouillage électrique, système d’avertissement sonore |
| R1 | 2006-2010 : Interruption de transmission | |
| Numéro | Ampères [A] | Description |
|---|---|---|
| R2 | Changement de vitesse basse | |
| R3 | 2004-2007 : Régulateur de vitesse intelligent (ICC) maintien du frein | |
| R4 | 04-2005 : Remorquage (n° 1) | |
| 2006-2010 : Clignotant de remorque (gauche) | ||
| R5 | 2004-2005 : Ampoule de recul | |
| 2006-2010 : Clignotant de remorque (droit) | ||
| R6 | – | |
| R7 | Changement de vitesse haute (4WD) | |
| R8 | Feu de jour | |
| R9 | Feu de freinage | |
| R10 | Remorquage (n° 2) | |

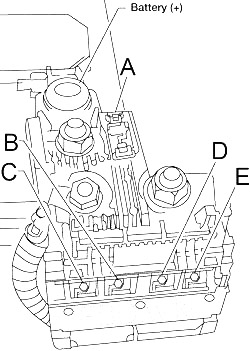

Bloc de connexion de fusibles
Situé sur la batterie.
| Numéro | Ampères [A] | Description |
|---|---|---|
| A | 140 | Générateur, fusible : « D », « E » |
| B | 60 | Relais d’accessoires (fusibles : « 4 », « 5 », « 6 », « 7 »), relais de ventilateur arrière (fusibles : « 10 », « 11 »), fusibles : « 3 », « 17 », « 18 », « 19 », « 20 », « 21 », « 22 » |
| C | 80 | Relais d’allumage (fusibles : « 38 », « 48 », « 49 », « 50 », « 51 », « 54 », « 55 »), fusibles : « 46 », « 47 », « 52 », « 53 » |
| D | 80 | Relais de feux de brouillard avant (fusibles : « 34 », « 35 »), relais de feux de route (fusibles : « 34 », « 35 »), relais de feux de croisement (fusibles : « 40 », « 41 »), relais de feux arrière (« 36 », « 37 »), fusible : « 32 », « 39 », « 42 », « 43 », « 45 » |
| E | 100 | Fusible : « 28 », « 29 », « 30 », « 31 », « I », « K », « L » |
Schéma des fusibles et relais – Infiniti QX56
S’applique aux véhicules fabriqués dans les années :
2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.

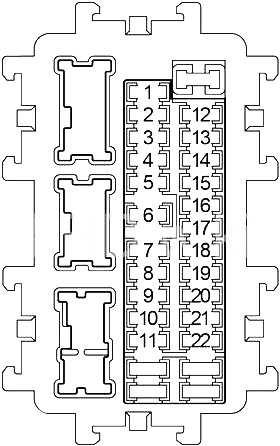

Schéma de la boîte à fusibles de l’habitacle
Le bloc de fusibles est situé derrière le couvercle du tableau de bord côté conducteur.

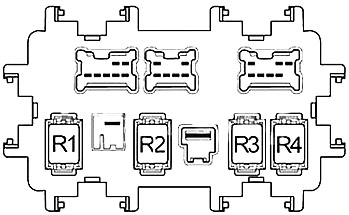

Côté arrière
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 1 | 10 | Interrupteur combiné |
| 2 | 10 | Unité de capteur de diagnostic d’airbag, unité de commande du système de classification des passagers |
| 3 | 10 | Interrupteur de frein du régulateur de vitesse intelligent (ICC), interrupteur de frein du dispositif de régulation automatique de vitesse (ASCD), interrupteur de feux stop, moteur de réglage des phares, connecteur de liaison de données, capteur d’angle de braquage, combiné d’instruments, interrupteur de volant chauffant, basse pression des pneus, unité de commande d’avertissement de pression, unité de commande d’assistance à la direction, passerelle CAN, triple interrupteur (interrupteur APS), unité de commande d’éclairage avant adaptatif (AFS), interrupteur principal de prise AC 120 V, relais de siège climatisé |
| 4 | 10 | Commande de climatisation arrière, unité de commande de moniteur à vue à 360 degrés, amplificateur de climatisation automatique, ioniseur, unité de commande AV, relais de climatisation arrière, capteur de détection de fumée/porte extérieure, module de commande automatique de hayon, rétroviseur automatique avec système anti-éblouissement, unité de commande de sonar (2014-2017), module de télématique (TCU (2014-2017)) |
| 5 | 15 | Amplificateur BOSE |
| 6 | 10 | Connecteur de liaison de données, horloge, interrupteur de déverrouillage de l’alimentation du deuxième siège, avertisseur sonore de clé intelligente, unité de commande de ceinture de sécurité avant en cas de collision, capteur de pluie des feux, rétroviseur automatique avec système anti-éblouissement, combiné d’instruments (2014-2017) |
| 7 | 10 | Interrupteur de feux stop, module de commande de carrosserie (BCM), relais d’arrêt de frein du régulateur de vitesse intelligent (ICC), frein électrique |
| 8 | 15 | Amplificateur BOSE |
| 9 | 10 | Unité de commande de moniteur à vue à 360 degrés, amplificateur de climatisation automatique, module de commande automatique de hayon, interrupteur d’inclinaison G/D, interrupteur de flexion G/D, avertisseur sonore automatique de hayon |
| 10 | 10 | Interrupteur d’allumage à bouton-poussoir, interrupteur de mémoire de siège, module de commande de carrosserie (BCM) |
| 11 | 10 | Combiné d’instruments (2010-2013), passerelle CAN |
| 12 | 20 | Relais d’accessoires n° 2 |
| 13 | 10 | Interrupteur 4WD, mode neige / mode remorquage / groupe d’interrupteurs de désactivation VDC |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 14 | 15 | Deuxième interrupteur de siège chauffant |
| 15 | 15 | Interrupteur de siège chauffant avant |
| 16 | 20 | Relais de ventilateur arrière |
| 17 | – | – |
| 18 | 20 | 2010-2013 : Prise d’alimentation de la console |
| 19 | 10 | Interrupteur de commande à distance du rétroviseur (2010-2013), unité de commande de sonar (2010-2013), unité de commande de surveillance de l’environnement, amplificateur de climatisation automatique, interrupteur multifonction, unité de commande AV, écran avant, séparateur vidéo, interrupteur principal de fenêtre (2014-2017), amplificateur BOSE (2014-2017), Module de commande de télématique (TCU (2014-2017)), Interrupteur de télématique (2014-2017) |
| 20 | 20 | Prise d’alimentation avant, prise d’alimentation de la boîte à gants, relais d’accessoires n° 2 |
| 21 | 15 | Moteur de ventilateur avant |
| 22 | 15 | Moteur de ventilateur avant |
| R1 | Allumage | |
| R2 | Allumage n° 2 | |
| R3 | Accessoires | |
| R4 | Ventilateur | |
Compartiment moteur

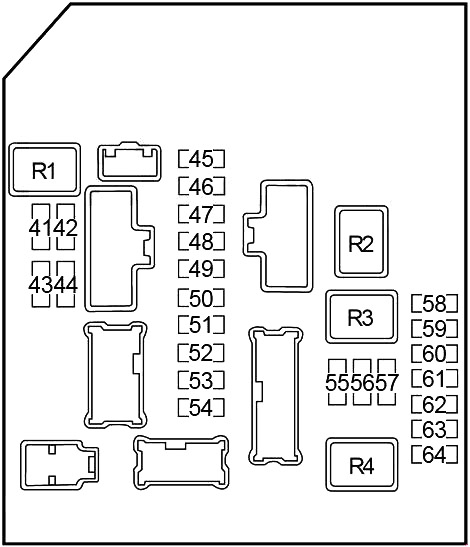

Schéma de la boîte à fusibles n°1
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 41 | 15 | Relais de dégivreur de lunette arrière |
| 42 | 15 | Relais de dégivreur de lunette arrière |
| 43 | 20 | Module de commande moteur (ECM), amplificateur d’antenne NATS, relais ECM (capteur de débit massique d’air, électrovanne de régulation du volume de prélèvement du générateur de vapeur, module de commande d’événement variable et de levée de soupape (VVEL), électrovanne de commande de calage de soupape d’admission, capteur de rapport air-carburant (A/F), capteur d’oxygène chauffé, vanne de retour de carburant, vanne de contrôle de réservoir EVAP, relais d’injecteurs (2014-2017)) |
| 44 | 10 | Relais de verrouillage de direction |
| 45 | 30 | Relais d’essuie-glaces avant |
| 46 | 10 | Relais de feu arrière de remorque, feu arrière G, feu arrière D/G, feu de plaque d’immatriculation |
| 47 | 10 | Éclairage de boîte à gants, interrupteur de siège climatisé, commande de climatisation arrière, unité de commande de moniteur à vue à 360 degrés, interrupteur de volant chauffant, groupe d’interrupteurs 4WD, sélecteur de vitesse A/T, interrupteur multifonction, interrupteur de siège chauffant avant < deuxième interrupteur de siège chauffant G/D, horloge, deuxième siège, interrupteur de déverrouillage de l’alimentation G/D, frein électrique, interrupteur principal d’alimentation AC 120 V, alimentation de la console (porte-gobelets), groupe d’interrupteurs de mode neige / remorquage / désactivation Vdc, interrupteur de réglage des phares, interrupteur de commande à distance des rétroviseurs extérieurs, interrupteur combiné (câble spiralé), interrupteur d’urgence, interrupteur de réinitialisation et de commande d’éclairage, interrupteur d’ordinateur de bord, interrupteur principal de hayon automatique, triple interrupteur, double interrupteur, feu arrière D, support de porte avant d’éclairage d’ambiance, support de porte arrière d’éclairage d’ambiance, éclairage de carte, interrupteur de télématique |
| 48 | – | – |
| 49 | 10 | Relais de climatisation |
| 50 | 15 | Feu de brouillard avant |
| 51 | 10 | Phare droit (feux de route) |
| 52 | 10 | Phare gauche (feux de route) |
| 53 | 15 | Phare gauche (feux de croisement) |
| 54 | 15 | Phare droit (feux de croisement) |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 55 | 10 | Relais de feu de recul, relais d’alimentation de remorque, module de commande de transmission (TCM) |
| 56 | 10 | Unité de commande de transmission |
| 57 | 10 | ABS, relais de feu de freinage, capteur de vitesse d’inclinaison / latérale / de libération G |
| 58 | – | – |
| 59 | – | – |
| 60 | 15 | 2010-2013 : Relais d’injecteurs |
| 61 | 15 | Bobines d’allumage, condensateur |
| 62 | 10 | Module de commande moteur (ECM) |
| 63 | – | – |
| 64 | 20 | Relais de commande de moteur de papillon |
| R1 | Dégivreur de lunette arrière | |
| R2 | Allumage n° 3 | |
| R3 | Allumage n° 2 | |
| R4 | Allumage | |
Boîte à fusibles 2
| Numéro | Ampères [A] | Description |
|---|---|---|
| 31 | 15 | Relais de klaxon |
| 32 | 10 | Alternateur |
| 33 | 10 | Actionneur de pédale d’accélérateur |
| 34 | 10 | Unité de commande de transmission |
| 35 | 15 | Unité de commande AV, écran avant, séparateur vidéo, écran d’appui-tête G/D, module de commande de télématique (TCU (2014-2017)) |
| 36 | 10 | Relais de klaxon de sécurité du véhicule |
| 37 | 10 | IPDM (relais d’allumage n° 2 (module de commande de niveau d’air), relais d’allumage n° 3 (avertisseur sonore, double interrupteur (interrupteur de systèmes d’avertissement), relais d’arrêt de frein du régulateur de vitesse intelligent (ICC), capteur de régulateur de vitesse intelligent (ICC), actionneur de pédale d’accélérateur, unité de commande des systèmes avancés d’aide à la conduite (ADAS), radar latéral G/D, caméra de voie) |
| 38 | 10 | Module de commande de transmission (TCM) |
| F | 40 | Frein électrique, fusibles : « T », « V », « 79 », « 84 », « 85 », « 86 » |
| G | 40 | Relais d’allumage n° 1 (Fusibles : « 1 », « 2 », « 3 », « 4 », « 16 »), Fusibles : « 12 », « 81 », « 82 », « 83 », « U » |
| H | 40 | IPDM |
| I | 30 | Relais de compresseur d’air |
| J | 30 | Unité de commande de transmission |
| K | 50 | Module de commande de carrosserie (BCM), interrupteur automatique (unité de commande de positionnement automatique, unité de commande de siège conducteur, interrupteur de support lombaire) |
| L | 30 | ABS |
| M | 50 | ABS |
| R1 | Klaxon | |
Supports de fusibles supplémentaires
| Numéro | Ampères [A] | Description |
|---|---|---|
| P | 50 | Relais de démarrage (Fusibles : « 71 », « 72 », « 73 », « 74 ») |
| O | 50 | Relais de moteur d’actionneur de levée et de soupape variable (VVEL) |
| R | 50 | Fusible : « T », « 79 » |
| Q | 50 | 2010-2013 : Fusibles : « S », « 75 », « 76 », « 77 » |
| 50 | 2014-2017 : Fusibles : « S », « 75 », « 76 », « 77 », « 87 », « 88 », « 89 », « 90 » | |
| 75 | 15 | Relais de dégivreur d’essuie-glace |
| 76 | 10 | Relais de chauffage de direction |
| 77 | 30 | Unité de commande de ceintures de sécurité en cas de collision |
| S | 30 | Sièges de deuxième rangée (relais de déverrouillage de l’alimentation G/D, relais haut 2 G/D, relais bas 2 G/D) |
| 78 | – | – |
| 79 | 30 | Unité d’onduleur |
| 80 | 10 | Relais de dégivreur d’essuie-glace, rétroviseur extérieur |
| T | 30 | Module de commande automatique de hayon |
Boîte à fusibles 1
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 71 | 30 | Module de commande moteur (ECM) |
| 72 | 10 | Embrayage de ventilateur de refroidissement à commande électrique |
| 73 | 15 | Module de commande de pompe à carburant |
| 74 | 10 | ABS |
| 87 | 15 | 2014-2017 : Relais d’injecteurs |
| 88 | 10 | 2014-2017 : Relais de feux de jour |
| 89 | 10 | 2014-2017 : Relais de feux de jour |
| 90 | 10 | 2014-2017 : Relais de feux de jour |
| R1 | Démarrage à distance du moteur | |
| R2 | – | |
| Numéro | Ampères [A] | Description |
|---|---|---|
| R3 | 2010-2013 : Klaxon de sécurité du véhicule | |
| 2014-2017 : Feux de jour | ||
| R4 | – | |
| R5 | – | |
| R6 | Ampoule de recul | |
| R7 | Volant chauffant | |
| R8 | Régulateur de vitesse intelligent (ICC) Arrêt de freinage | |
| R9 | Dégivreur d’essuie-glace | |
| R10 | Climatisation arrière | |
| R11 | Feu de freinage | |
| R12 | Compresseur d’air | |
| R13 | Allumage | |
| R14 | Moteur d’actionneur de levée et de soupape variable (VVEL) | |
Boîte à fusibles 2
| Numéro | Ampères [A] | Description |
|---|---|---|
| 81 | 15 | Relais de siège climatisé |
| 82 | 15 | Relais de siège climatisé |
| 83 | 30 | Unité de commande de ceintures de sécurité en cas de collision |
| 84 | 15 | Relais de clignotant de remorque (gauche), relais de clignotant de remorque (droit) |
| 85 | 10 | Relais de feu de recul |
| 86 | 10 | Relais de feu arrière de remorque |
| U | 30 | Relais de lave-phares |
| V | 30 | Relais d’alimentation de remorque |
| R1 | Siège climatisé | |
| R2 | Clignotant de remorque (droit) | |
| R3 | Lave-phares | |
| R4 | Clignotant de remorque (gauche) | |
| R5 | Feu arrière de remorque | |
| R6 | Alimentation de remorque | |
Bloc de connexion principal
Les fusibles principaux sont situés sur la batterie.
| Numéro | Ampères [A] | Description |
|---|---|---|
| A | 140 | Alternateur, Fusibles : « C », « D », « E » |
| B | 80 | Fusible : « O », « P », « Q », « R » |
| C | 100 | Relais de démarrage (relais d’essuie-glace avant supérieur, fusibles : « 55 », « 56 », « 57 », « 60 », « 61 », « 62 »), fusibles : « 41 », « 42 », « 43 », « 44 », « 64 » |
| D | 80 | Relais d’accessoires (Fusibles : « 18 », « 19 », « 20 »), Relais de démarrage n° 2 (Fusibles : « 13 », « 14 », « 15 »), Relais de ventilateur (Fusibles : « 21 », « 22 »), Fusibles : « 5 », « 6 », « 7 », « 8 », « 9 », « 10 », « 11 » |
| E | 80 | Fusible : « 31 », « 32 », « 33 », « 34 », « 35 », « 36 », « 37 », « 38 », « F », « G », « H », « I », « J », « K », « L », « M » |
| N | 60 | Relais de feux de route (fusibles : « 51 », « 52 »), relais de feux de croisement (fusibles : « 53 », « 54 »), relais de feux arrière (fusibles : « 46 », « 47 »), relais de feux de brouillard avant (Fusible : « 50 »), Fusible : « 45 », « 49 » |
À propos de l’Infiniti QX56 (2004-2017)
L’Infiniti QX56 est un SUV de luxe qui a été produit entre 2004 et 2017. Ce modèle est connu pour son design robuste et son intérieur spacieux, offrant un confort à tous les passagers. Le QX56 est équipé d’un puissant moteur V8, qui fournit suffisamment de puissance pour une conduite souple et le remorquage de charges lourdes. Le véhicule est également équipé de technologies avancées et de fonctions de sécurité, garantissant confort et sécurité sur la route. Grâce à ses caractéristiques, l’Infiniti QX56 est un choix populaire pour ceux qui recherchent une combinaison de luxe et de performance.
Schéma de la boîte à fusibles Infiniti QX56
Cette page affiche le schéma de la boîte à fusibles pour le modèle Infiniti QX56, qui est essentiel pour l’identification et l’entretien des composants électriques du véhicule. La boîte à fusibles est généralement située sous le capot et à l’intérieur du véhicule, souvent près du conducteur. Le schéma indique les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de la même valeur en ampères pour éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour maintenir le bon fonctionnement du véhicule et son utilisation correcte peut prolonger la durée de vie des composants électriques.
