Infiniti FX45 (2003-2008) – boîte à fusibles et relais
Dans cet article, vous trouverez les schémas de la boîte à fusibles de l’Infiniti FX45 (2003–2008), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et l’affectation de chaque fusible (disposition des fusibles).
Schéma des fusibles et relais – Infiniti FX45
Concerne les véhicules fabriqués dans les années :
2003, 2004, 2005, 2006, 2007, 2008.
Habitacle
- Module de commande de carrosserie (BCM)
- Boîte à fusibles
- Unité de clé intelligente
- Unité de verrouillage de la colonne de direction
- Amplificateur d’antenne NATS
- Caméra d’avertissement de sortie de voie (LDW)
- Unité de commande d’avertissement de basse pression des pneus
- Adaptateur TEL
- Affichage
- Compteur kilométrique unifié et amplificateur de climatisation
- Unité de commande de régulateur de vitesse intelligent (ICC)
- Module de commande moteur (ECM)
- Unité de commande AWD
- Unité de commande de positionneur de traction automatique
- Unité de commande NAVI
- Unité de capteur de diagnostic d’airbag
- Unité de commande de caméra de recul
- Unité de commande de siège conducteur
- Amplificateur audio BOSE
- Unité de commande de fermeture du hayon
- Unité de commande de feu arrière combiné
- 2003-2005 : Relais de feu de recul
Boîte à fusibles de l’habitacle
Le panneau de fusibles est situé en bas, côté conducteur, derrière le panneau de pied.
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 1 | 15 | Module de commande de carrosserie (BCM), module de commande moteur (ECM), injecteurs de carburant |
| 2 | 15 | Prise de courant du compartiment à bagages |
| 3 | 15 | Prise de courant arrière |
| 4 | 15 | Prise de courant avant n° 2 |
| 5 | – | – |
| 6 | 10 | Audio, écran de l’unité de commande, tuner radio satellite, compteur kilométrique unifié et amplificateur de climatisation, interrupteur de climatisation et AV, amplificateur d’antenne, module de commande de carrosserie (BCM), unité de commande de caméra de recul, unité de commande NAVI, lecteur DVD, adaptateur TEL, unité de clé intelligente, antenne de clé extérieure, compteur kilométrique combiné |
| 7 | 15 | Prise de courant avant n° 1 |
| 8 | 15 | Rétroviseur chauffant |
| 9 | 10 | Compteur kilométrique combiné, unité de commande de positionneur de traction automatique |
| 10 | 15 | Moteur de ventilateur, compteur kilométrique unifié et amplificateur de climatisation |
| 11 | 15 | Moteur de ventilateur, compteur kilométrique unifié et amplificateur de climatisation |
| 12 | 10 | Régulateur de vitesse intelligent (ICC), capteur ICC, interrupteur de frein ICC, relais d’arrêt de frein ICC, module de commande moteur, compteur kilométrique unifié et amplificateur de climatisation, interrupteur de feux de freinage, verrouillage électromagnétique de la transmission, électrovanne ECV (compresseur de climatisation), écran de l’unité de commande, unité de commande NAVI, adaptateur TEL, module de clé intelligente, capteur d’angle de direction, interrupteur de mode neige, interrupteur d’avertissement de sortie de voie (LDW), unité de caméra LDW, gong LDW, rétroviseur anti-éblouissement automatique (boussole), interrupteur de frein ASCD, relais de dégivrage de lunette arrière, unité de commande AWD |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 13 | 10 | Unité de capteur de diagnostic d’airbag, unité de commande du système de classification des passagers |
| 14 | 10 | Compteur kilométrique combiné |
| 15 | 10 | Interrupteur de siège chauffant |
| 16 | 10 | 2003-2005 : Capteurs d’oxygène, capteurs de rapport air-carburant |
| 17 | 20 | Amplificateur audio BOSE |
| 18 | 15 | Unité de commande de fermeture du hayon |
| 19 | 10 | Compteur kilométrique combiné, compteur kilométrique unifié et amplificateur de climatisation, interface de données, unité de commande de caméra de recul, témoin de sécurité, horloge |
| 20 | 10 | Interrupteur de feux de freinage, régulateur de vitesse intelligent (ICC), relais d’arrêt de frein ICC, ABS, compteur kilométrique unifié et amplificateur de climatisation, unité de commande de feux arrière combinés |
| 21 | 10 | Unité de commande AWD |
| 22 | 15 | Module de commande de carrosserie (BCM), interrupteur à clé, interrupteur à clé et interrupteur de commande d’allumage, amplificateur d’antenne NATS, unité de commande de positionneur de traction automatique |
| R1 | Ventilateur | |
| R2 | Accessoires | |
Moteur
- Boîte à fusibles n°2
- Boîte à fusibles relais n°1
- Boîte à fusibles n°1 (IPDM)
- Support de fusible
- 2006-2008 : Boîte à fusibles relais n°2
- Moteur d’essuie-glace avant
- Unité de commande ABS
Boîte à fusibles moteur 1
Près de la batterie.
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 71 | 10 | Relais de feu arrière, feu de position, feu arrière, feu de gabarit, processeur IPDM, contrôle d’angle de phare, unité de commande de feux arrière combinés, feu de plaque d’immatriculation, feu de boîte à gants, interrupteur combiné, microphone (éclairage : dispositif A/T, interrupteur de mode neige, interrupteur VDC OFF, horloge, interrupteur d’urgence, interrupteur de siège chauffant, interrupteur de télécommande de rétroviseur de porte, interrupteur LDW, interrupteur de climatisation et AV, lecteur DVD, prise de courant avant) |
| 72 | 10 | Phare droit (feux de croisement) |
| 73 | 30 | Relais d’essuie-glace avant |
| 74 | 10 | Phare gauche (feux de croisement) |
| 75 | 20 | Relais de dégivrage de lunette arrière |
| 76 | 15 | Phare droit (feux de route) |
| 77 | 20 | Module de commande moteur (ECM), relais ECM, électrovanne de commande d’ouverture de soupape d’admission, capteur de masse d’air, capteur de position de vilebrequin, capteurs de position d’arbre à cames, électrovanne de commande de volume de purge d’absorbeur EVAP, bobines d’allumage, condensateur, capteurs de position de commande d’ouverture de soupape d’admission (VK45DE) |
| 78 | 15 | Processeur IPDM, dégivreur d’essuie-glace avant |
| 79 | 10 | Embrayage de compresseur de climatisation |
| 80 | 20 | Relais de dégivrage de lunette arrière, fusible : « 8 » |
| 81 | 15 | Relais de pompe à carburant, groupe de capteur de niveau de carburant et pompe à carburant, module de commande moteur (ECM) |
| 82 | 10 | ABS |
| 83 | 10 | Module de commande de transmission (TCM), relais de feu de recul, unité de commande d’affichage, unité de commande NAVI, unité de commande de caméra de recul |
| 84 | 10 | Interrupteur combiné, système d’essuie-glace avant et arrière |
| 85 | 10 | Capteurs de rapport air-carburant, capteurs d’oxygène chauffés |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 86 | 15 | Phare gauche (feux de croisement) |
| 87 | 15 | Relais de moteur de commande de volet, module de commande moteur (ECM) |
| 88 | 15 | Relais de feux de brouillard avant |
| 89 | 10 | Interface de données, valve de commande de purge d’absorbeur EVAP, électrovanne de commande VIAS (VK45DE) |
| R1 | Module de commande moteur | |
| R2 | Phare – feux de croisement | |
| R3 | Phare – feux de route | |
| R4 | Démarrage | |
| R5 | Allumage | |
| R6 | Ventilateur de refroidissement (n° 3) | |
| R7 | Ventilateur de refroidissement (n° 1) | |
| R8 | Ventilateur de refroidissement (n° 2) | |
| R9 | Moteur de commande de volet | |
| R10 | Pompe à carburant | |
| R11 | Feu de brouillard avant | |

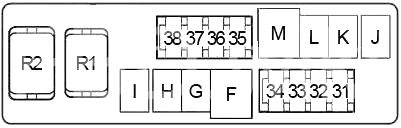

Boîte à fusibles 2
Près de la batterie.
| Numéro | Ampères [A] | Description |
|---|---|---|
| 31 | 30 | Feux de remorque |
| 32 | 15 | Audio, subwoofer, unité de commande d’affichage, interrupteur de climatisation et AV, unité de commande NAVI, lecteur DVD, adaptateur TEL |
| 33 | 10 | Alternateur |
| 34 | 15 | Relais de klaxon |
| 35 | 10 | Régulateur de vitesse intelligent (ICC) |
| 36 | 10 | Relais de feux de jour |
| 37 | 10 | Module de commande de transmission (TCM) |
| 38 | 10 | Module de clé intelligente, interrupteur à clé et interrupteur de commande d’allumage, relais de déverrouillage côté passager, module de verrouillage de direction, avertisseur sonore de clé intelligente |
| F | 40 | Interrupteur d’allumage, relais de démarrage |
| G | 40 | Relais de ventilateur de refroidissement n° 1, relais de ventilateur de refroidissement n° 3 |
| H | 40 | Relais de ventilateur de refroidissement n° 2 |
| I | 50 | ABS |
| J | – | – |
| K | 30 | Relais d’accessoires n° 2 (Fusibles : « 2 », « 3 ») |
| L | 30 | ABS |
| M | 50 | Module de commande de carrosserie (BCM), unité de commande de positionnement automatique de traction, siège électrique, alimentation de fenêtre, toit ouvrant, essuie-glace arrière, éclairage intérieur, clignotants, urgence |
| R1 | Klaxon | |
| R2 | Accessoires 2 | |
Boîte à fusibles 1
| Numéro | Relais |
|---|---|
| R1 | Feux de jour |
| R2 | Frein ICC |
| R3 | Dégivreur de lunette arrière |
Boîte à fusibles relais 2
| Numéro | Relais |
|---|---|
| R1 | Ampoule de rechange |
| R2 | – |

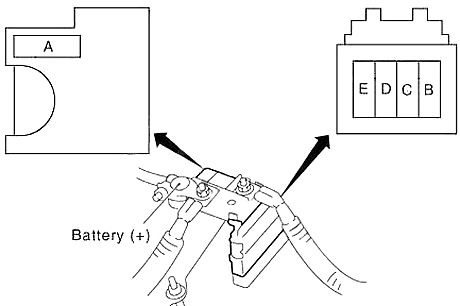

Bloc de fusibles
| Numéro | Ampères [A] | Description |
|---|---|---|
| A | 120 | Alternateur, Fusible : « B », « C » |
| B | 100 | Fusible : « 32 », « 33 », « 34 », « 35 », « 36 », « 37 », « 38 », « F », « G », « H », « I », « K », « L », « M » |
| C | 80 | Relais de phares (fusibles : « 72 », « 74 »), relais de feux de croisement (fusibles : « 76 », « 86 »), Fusibles : « 71 », « 73 », « 75 », « 87 », « 88 » |
| D | 60 | Relais d’accessoires (fusibles : « 4 », « 6 », « 7 »), Relais de ventilateur (fusibles : « 10 », « 11 »), Fusibles : « 17 », « 18 », « 19 », « 20 », « 21 », « 22 » |
| E | 80 | Relais d’allumage (relais de climatisation, relais d’essuie-glace avant, relais d’essuie-glace supérieur, Fusibles : « 81 », « 82 », « 83 », « 84 », « 85 », « 89 »), Fusibles : « 77 », « 78 », « 79 », « 80 » |
À propos de l’Infiniti FX45 (2003-2008)
L’Infiniti FX45, produite de 2003 à 2008, est un SUV de luxe qui allie performance sportive et élégance. Ce modèle est réputé pour son puissant moteur V8 de 4,5 litres, offrant une puissance et une dynamique de conduite impressionnantes. Le FX45 présente un design sophistiqué avec des lignes aérodynamiques et un intérieur de haute qualité, équipé de technologies modernes et de sièges confortables. Le véhicule est également doté de fonctionnalités de sécurité avancées, garantissant une conduite sûre. L’Infiniti FX45 est un choix idéal pour ceux qui recherchent une combinaison de luxe, de performance et de fiabilité.
Schéma de la boîte à fusibles Infiniti FX45
Cette page présente le schéma de la boîte à fusibles de l’Infiniti FX45, essentiel pour l’entretien et les réparations appropriées du véhicule. Les emplacements typiques des boîtes à fusibles pour ce modèle sont sous le capot et dans l’habitacle. Nos schémas indiquent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour assurer le bon fonctionnement des composants électriques du véhicule, il est donc important de connaître sa disposition et ses fonctions.
