Infiniti QX70 (S51, 2008-2017) – Boîte à fusibles
Infiniti QX70 (S51, 2008-2017) – schéma des fusibles
Année de production : 2008, 2009, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017
Panneau de fusibles du tableau de bord (J / B)
| Numéro | Ampérage | Description |
| 1 | – | – |
| 2 | 10 | Unité de commande du système de détection des passagers Unité de capteur de diagnostic d’airbag |
| 3 | 10 | Phare avant assemblé RH Phare avant assemblé LH Ioniseur contrôlé par climatisation Relais de siège Système de mesure et d’amplification de la climatisation. Unité de commande d’avertissement de basse pression des pneus Passerelle CAN Unité de commande AV Capteur de fumée / odeur extérieure Rétroviseur intérieur anti-éblouissement automatique Relais ICC Interrupteur de frein ASCD Interrupteur de feu stop Unité de commande AFS Connecteur de bus de données Systèmes d’avertissement Interrupteur d’avertissement de sortie de voie Buzzer Module de caméra de voie Groupe adaptateur tél. Compresseur Relais de siège chauffant Interrupteur de siège chauffant (côté conducteur) Interrupteur de siège chauffant (côté passager) |
| 4 | 10 |
Relais de lampe de recul du combiné d’instruments Unité de commande du moniteur de vue panoramique Unité de commande du sonar |
| 5 | 20 | Relais d’accessoires |
| 6 | 10 | Clé / prise Horloge Connecteur de bus de données Capteur de pluie Buzzer d’avertissement de clé intelligente Rétroviseur intérieur anti-éblouissement automatique |
| 7 | 10 | Module de commande de carrosserie Interrupteur de feu stop Relais de frein ICC (BCM) |
| 8 | 20 | Bose (système audio) |
| 9 | 10 | Interrupteur d’allumage à bouton-poussoir dans la prise de clé |
| 10 | 10 | Module de commande de carrosserie (BCM) Régulateur automatique de position du moteur Unité de commande d’éclairage général Interrupteur de mémoire de siège Unité de commande du moteur de siège |
| 11 | 10 | Ordinateur combiné Système de mesure et d’amplification de la climatisation. Unité de commande AWD Passerelle CAN Unité de commande de prétensionneur de ceinture de sécurité (côté conducteur / passager) |
| 12 | – | Réserve |
| 13 | – | Réserve |
| 14 | – | – |
| 15 | 10 | Rétroviseurs extérieurs |
| 16 | 20 | Dégivreur de lunette arrière |
| 17 | 20 | Dégivreur de lunette arrière |
| 18 | 10 | Unité de commande E-SUS |
| 19 | – | – |
| 20 | 15 | Au connecteur d’alimentation avant |
| 21 | 10 | Interrupteur de commande à distance du rétroviseur Unité de mesure et d’amplification de la climatisation. Interrupteur multifonction Unité de commande d’éclairage général Unité de commande AV Unité de commande du moniteur Around View Unité adaptateur Tel. Tuner satellite |
| 22 | 20 | Connecteur d’alimentation de la console Connecteur d’alimentation arrière |
| 23 | 15 | Moteur de ventilateur |
| 24 | 15 | Moteur de ventilateur |
| 25 | – | Réserve |
| 26 | – | Réserve |
| Relais | ||
| R1 | Relais de démarrage | |
| R2 | Relais de dégivreur de lunette arrière | |
| R3 | Relais d’accessoires | |
| R4 | Relais de ventilateur | |

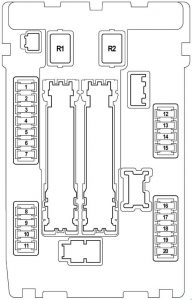

Schéma des fusibles dans le compartiment moteur (IPDM E / R)
| Numéro | Ampérage | Description |
| 1 | 15 | Relais de pompe à carburant Module de commande de pompe à carburant Groupe de capteurs de niveau de carburant Pompe à carburant Module de commande moteur (ECM) |
| 2 | 10 | Relais de ventilateur de refroidissement 2 |
| 3 | 10 |
Interrupteur de mode neige Module de commande de transmission (TCM) |
| 4 | 10 | Injecteur de carburant n° 1 Injecteur n° 2 Injecteur n° 3 Injecteur n° 4 Injecteur n° 5 Injecteur n° 6 Injecteur n° 7 (moteur VK) Injecteur n° 8 (moteur VK) Module de commande moteur (ECM) Module de commande de carrosserie (BCM) Unité de commande d’éclairage général |
| 5 | 10 | Capteur ICC Groupe intégré Actionneur de pédale d’accélérateur Unité ABS et électrique (unité de commande) Capteur d’angle de braquage 1 Capteur d’angle de braquage 1 Capteur G latéral Unité de commande AWD Unité de commande d’assistance à la direction Unité de commande RAS Avertissement ICC Amplificateur de gong Unité de commande de frein |
| 6 | 15 | Capteur d’oxygène chauffé 2 (Banque 2) Capteur d’oxygène chauffé 2 (Banque 1) Capteur de rapport air-carburant (A/F) 1 (Banque 1) Capteur de rapport air-carburant (A/F) 1 (Banque 2) |
| 7 | 10 | Interrupteur composite |
| 8 | – | – |
| 9 | 10 | Relais de compresseur de climatisation |
| 10 | 15 | Relais ECM Module de commande moteur (ECM) Condensateur Électrovanne de commande de distribution Électrovanne de commande de distribution des soupapes d’admission (ligne 1) Électrovanne de commande de distribution des soupapes d’admission (ligne 2) Électrovanne de commande de distribution des soupapes d’échappement (Banque 1) Électrovanne de commande de distribution des soupapes d’échappement (Banque 2) Soupape de commande de ventilation du réservoir EVAP Bobine d’allumage n° 1 (avec transistor de puissance) Bobine d’allumage n° 2 (avec transistor de puissance) Bobine d’allumage n° 3 (avec transistor de puissance) Bobine d’allumage n° 4 (avec transistor de puissance) Bobine d’allumage n° 5 (avec transistor de puissance) Bobine d’allumage n° 6 (avec transistor de puissance) Bobine d’allumage n° 7 (avec transistor de puissance ; moteur VK) Bobine d’allumage n° 8 (avec transistor de puissance ; moteur VK) Électrovanne de régulation du volume de ventilation du réservoir EVAP Capteur de débit massique d’air (ligne 2) Capteur de débit massique d’air (ligne 1) Module de commande VVEL |
| 11 | 15 | Relais de moteur d’accélérateur Module de commande moteur (ECM) |
| 12 | 10 | Phare avant assemblé LH (feu arrière) Phare avant assemblé RH (feu arrière) |
| 13 | 10 | Phare arrière assemblé LH Phare arrière assemblé RH Lampe de plaque LH Lampe de plaque RH Lampe de compartiment moteur Boîte à gants Unité de commande d’éclairage général Connecteur d’alimentation avant Interrupteur de changement ATT Unité de commande AV |
| 14 | 10 | Phare avant assemblé LH (phares de croisement) |
| 15 | 10 | Phare avant assemblé RH (phares de croisement) |
| 16 | 15 | Phare LH (phares de route) |
| 17 | 15 | Phare RH (phares de route) |
| 18 | 10 | Relais de phares antibrouillard avant (phare antibrouillard avant LH, phare antibrouillard avant RH) |
| 19 | – | – |
| 20 | 30 | Relais d’essuie-glace avant |
| Relais | ||
| R1 | – | |
| R2 | Relais de commande du démarreur | |
Schéma des fusibles dans le compartiment moteur (E12)
| Numéro | Ampérage | Description |
| 31 | 15 | Relais de klaxon 1 Alternateur |
| 32 | 30 | Connecteur optionnel |
| 33 | 10 | Unité de commande AWD Unité de commande d’assistance au freinage |
| 34 | 15 | Unité d’affichage avant Unité de commande AV Unité de commande du moniteur de vue panoramique Caisson de basses Tuner radio satellite Adaptateur tél. |
| 35 | – | – |
| 36 | 10 | Module de commande de transmission (TCM) |
| 37 | 20 | Relais de moteur RAS |
| 38 | 10 | Relais de klaxon 2 |
| sol | 50 | Relais de moteur VVEL actif |
| H. | 30 | Boîte à fusibles J / B IPDM E / R |
| je | – | – |
| jot | 30 | Unité de commande de prétensionneur de ceinture de sécurité avant (côté conducteur) |
| K. | 30 | Unité de commande de prétensionneur de ceinture de sécurité avant (côté passager) |
| L | 40 | Module de commande de carrosserie (BCM) Contrôleur de positionnement automatique de la direction Unité de commande de siège conducteur Interrupteur de support lombaire Support latéral Interrupteur de siège électrique |
| M | 30 | Actionneur ABS et unité électronique |
| N | 50 | Actionneur ABS et unité électronique |
| O | 50 | Relais de ventilateur de refroidissement 1 |
| P. | 50 | Boîte à fusibles E213 – numéro de fusible : Q (unité de commande de hayon automatique), 61 (actionneur de pédale d’accélérateur), 62 (relais de siège climatisé), 63 (relais de siège climatisé, relais de siège chauffant) |
| Relais | ||
| R1 | Relais de klaxon 1 | |

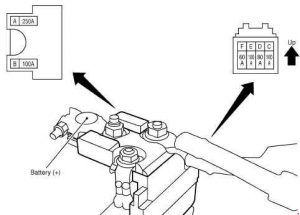

Bloc de fusibles sur la borne positive de la batterie
| Numéro | Ampérage | Description |
| A | 250 | Numéro de fusible alternateur démarreur : C. D, E |
| b | 100 | Numéro de fusible : O (relais de ventilateur de refroidissement 1), S (relais de ventilateur de refroidissement 2) |
| c | 100 | Boîte à fusibles et fusibles à fusion |
| d | 80 | Boîte à fusibles J / B (numéro de fusible : 5, 6, 7, 8, 9, 10, 11) Pour alimentation supplémentaire Pour alimentation d’allumage |
| e | 100 | IPDM E / R (numéro de fusible : 10, 11) Pour source d’alimentation d’allumage |
| f | 60 | IPDM E / R (numéro de fusible : 18 (relais de phare antibrouillard avant) ; relais de phare de route, relais de phare de croisement, relais de feu arrière) Pour source d’alimentation d’allumage |
Schéma des fusibles dans le compartiment moteur (E212 ; moteur VK)
| Numéro | Ampérage | Description |
| R | – | – |
| S | 50 | Relais de ventilateur de refroidissement 2 |
| Relais | ||
| R1 | Relais de ventilateur de refroidissement 2 | |
Schéma des fusibles dans le compartiment moteur (E213)
| Numéro | Ampérage | Description |
| 61 | 15 | Actionneur de pédale d’accélérateur |
| 62 | 15 | Relais de siège climatisé |
| 63 | 10 | Relais de siège climatisé Relais de siège chauffant |
| Q | 30 | Unité de commande de hayon automatique |
| Relais | ||
| R6 | Relais de klaxon 2 | |
| R8 | Relais de maintien de frein ICC | |
À propos de l’Infiniti QX70 (S51, 2008-2017)
L’Infiniti QX70, également connu sous le code S51, est un SUV de luxe qui a été produit de 2008 à 2017. Ce modèle se caractérise par son design dynamique et ses moteurs puissants, offrant une excellente expérience de conduite. Le QX70 était disponible avec différentes motorisations, y compris des moteurs six et huit cylindres, permettant aux conducteurs de choisir entre efficacité et performance. L’intérieur du véhicule est équipé de technologies modernes et de matériaux de haute qualité, assurant confort et commodité à tous les passagers. L’Infiniti QX70 est un choix idéal pour ceux qui recherchent une combinaison de luxe, de style et de performance.
Schéma de la boîte à fusibles Infiniti QX70 (S51, 2008-2017)
Cette page présente le schéma de la boîte à fusibles pour le modèle Infiniti QX70 (S51, 2008-2017). Dans ce véhicule, la boîte à fusibles est généralement située à deux endroits : dans le compartiment moteur et à l’intérieur, généralement sous le tableau de bord. Les diagrammes sur cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour la sécurité et la fiabilité du véhicule, il est donc important de connaître sa configuration et de l’entretenir correctement.
