Infiniti G35 (2002-2015) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de l’Infiniti G35 (2002–2015), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et l’affectation de chaque fusible (disposition des fusibles).
Schéma des boîtes à fusibles et des relais – Infiniti G35
S’applique aux véhicules fabriqués entre :

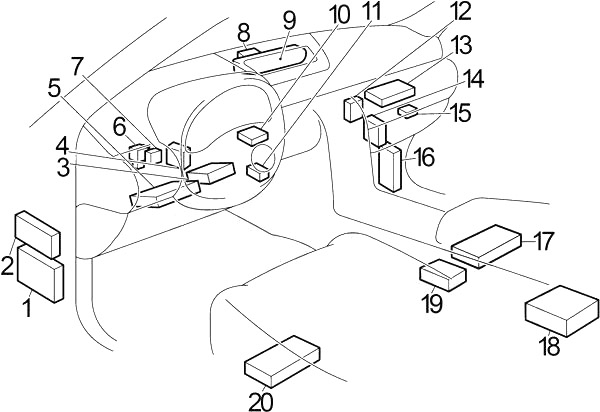

Habitacle
- Module de commande de carrosserie (BCM)
- Boîte à fusibles
- 2005-2007 : Unité de commande de positionnement automatique de la traction
- Unité de commande de transmission intégrale (AWD)
- 2002-2004 : Unité de commande VDC/TCS/ABS
- Relais de sièges chauffants
- Interrupteur de circuit
- Antenne GPS
- Affichage et amplificateur de climatisation automatique
- Amplificateur d’antenne antivol (NATS)
- 2006-2007 : Unité de verrouillage de direction
- 2006-2007 : Unité de clé intelligente
- Unité de commande Navi
- Module de commande moteur (ECM)
- 2005-2007 : Récepteur d’accès sans clé
- 2002-2004 : Module de commande de transmission (TCM)
2005-2007 : Unité de commande VDC/TCS/ABS - Coupé : Unité de commande de siège (côté passager)
- Unité de capteur de diagnostic d’airbag
- Capteur d’inclinaison/G latéral
- Unité de commande de siège (côté conducteur)

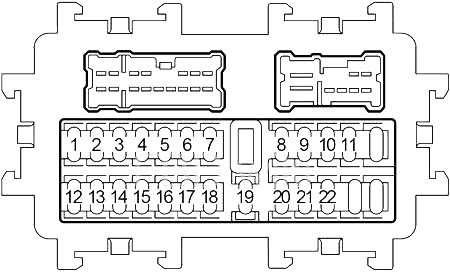

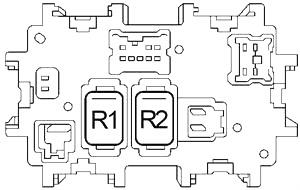

Schéma de la boîte à fusibles de l’habitacle
Le panneau de fusibles est situé en bas, côté conducteur, derrière le panneau de pied.
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 1 | 10 | Injecteurs de carburant, module de commande de carrosserie (BCM) : (vitre électrique, toit ouvrant, système d’ouverture de véhicule à distance sans clé, système de clé intelligente, amplificateur d’antenne Nissan Anti Theft System (NATS), téléphone, signal d’avertissement), module de commande moteur (ECM), interrupteur combiné, phare, système d’éclairage diurne, système d’éclairage automatique, clignotants et feux de détresse, éclairage intérieur de l’habitacle, éclairage de carte, éclairage de miroir de courtoisie, éclairage de coffre, éclairage de serrure de contact, feux d’entrée, interrupteur d’éclairage de coffre, interrupteur de porte côté conducteur/passager, interrupteur de verrouillage et de déverrouillage de porte, interrupteur de clé de porte, unité de commande de positionneur de traction automatique, système d’inclinaison et télescopique |
| 2 | – | – |
| 3 | – | – |
| 4 | – | – |
| 5 | 15 | Alimentation |
| 6 | 10 | Unité audio, affichage et amplificateur de climatisation automatique, tuner radio satellite, unité de commande Navi, combiné d’instruments, interrupteur Navi, unité d’affichage, unité haut et bas (affichage), unité adaptateur TEL, module de commande de carrosserie (BCM), unité de clé intelligente, système d’avertissement antivol, interrupteur de rétroviseur de porte à distance, interrupteur combiné, phare, système d’éclairage diurne, système d’éclairage automatique, clignotants et feux de détresse, unité de commande de positionneur de traction automatique, système d’inclinaison et télescopique |
| 7 | 15 | Allume-cigare |
| 8 | 10 | Dégivreur de rétroviseurs extérieurs |
| 9 | 10 | Unité de commande de siège conducteur, système d’éclairage diurne |
| 10 | 15 | Moteur de ventilateur |
| 11 | 15 | Moteur de ventilateur |
| 12 | 10 | Compresseur de climatisation (ECV), affichage et amplificateur de climatisation automatique, contrôleur de climatisation et audio, unité de commande Navi, unité haut et bas (affichage), unité adaptateur TEL, module de commande moteur (ECM), unité de clé intelligente, boussole, interrupteur de frein automatique du système de régulation de vitesse (ASCD), interrupteur d’embrayage automatique du système de régulation de vitesse (ASCD) (M/T), relais de dégivreur de lunette arrière, relais de siège chauffant, relais de verrouillage de transmission |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 13 | 10 | Capteur de diagnostic d’airbag, unité de commande du système de classification des passagers |
| 14 | 10 | Combiné d’instruments, rétroviseur intérieur anti-éblouissement automatique |
| 15 | 15 | 2002-2004 : Capteurs de rapport air-carburant, capteurs d’oxygène chauffés |
| 16 | – | – |
| 17 | 15 | Berline (2002-2003) : Woofer |
| 18 | 10 | 2005-2007 : Unité de commande de carrosserie (BCM) : (vitre électrique, serrure électrique, toit ouvrant, système d’avertissement antivol, siège électrique, téléphone, système d’ouverture de véhicule à distance sans clé, système de clé intelligente, ouverture de coffre, amplificateur d’antenne Nissan Anti Theft System (NATS), signal d’avertissement), interrupteur combiné, phare, système d’éclairage diurne, système d’éclairage automatique, clignotants et feux de détresse, éclairage intérieur, éclairage de carte, éclairage de miroir de courtoisie, éclairage de coffre, éclairage de serrure de contact, feux d’entrée, interrupteur d’éclairage de coffre, interrupteur de porte côté conducteur/passager, interrupteur de verrouillage et de déverrouillage de porte, interrupteur de clé de porte, unité de commande de positionneur de traction automatique, unité de commande de siège conducteur, interrupteur de mémoire de siège, relais d’alimentation, système d’inclinaison et télescopique, relais de verrouillage de transmission |
| 19 | 10 | Combiné d’instruments, affichage et amplificateur de climatisation automatique, signal sonore d’avertissement de clé intelligente, rétroviseur intérieur anti-éblouissement automatique |
| 20 | 10 | Interrupteur de feux de freinage, unité de commande VDC/TCS/ABS, unité de clé intelligente, unité de commande moteur (ECM), unité de commande de direction active des roues arrière (RAS) |
| 21 | 10 | Interrupteur à clé, unité de commande de carrosserie (BCM) |
| 22 | 10 | Berline (2004-2006) : Unité de commande de transmission intégrale (AWD) |
| R1 | Ventilateur | |
| R2 | Accessoires | |

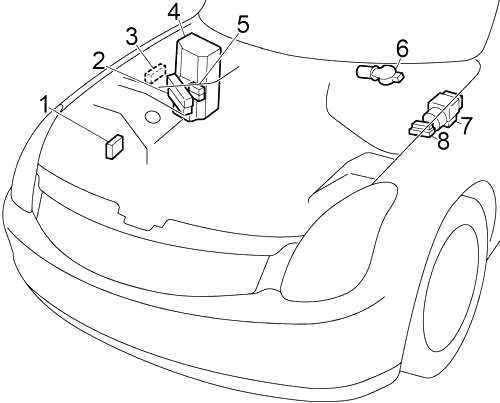

Compartiment moteur
- Unité de commande des feux de jour
- Boîte à fusibles №1
- Boîte à fusibles de relais
- Boîte à fusibles №2
- Bloc de fusibles
- Moteur d’essuie-glace avant
- Actionneur VDC
- Boîte à fusibles de relais VDC

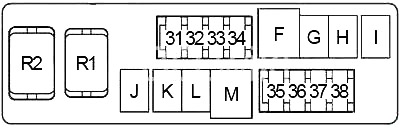

Boîte à fusibles du compartiment moteur 1
Près de la batterie.
| Numéro | Ampères [A] | Description |
|---|---|---|
| 31 | 20 | Coupé (2006-2007) : Relais de moteur de direction active arrière (RAS), unité de commande de direction active arrière (RAS) |
| 32 | 10 | 2005-2007 : Module de commande de transmission (TCM) |
| 33 | 15 | 2005-2007 : Module de clé intelligente, interrupteur à clé et interrupteur de commande d’allumage, module de commande de carrosserie (BCM), module de verrouillage de direction |
| 34 | 15 | Module de commande moteur (ECM), connecteur de liaison de données |
| 35 | 15 | Relais de klaxon |
| 36 | 10 | Alternateur |
| 37 | 15 | Unité audio, amplificateur BOSE, tuner radio satellite, unité de commande Navi, affichage, adaptateur TEL |
| 38 | 10 | Relais de sièges chauffants |
| F | 50 | Module de commande de carrosserie (BCM) : (vitre électrique, serrure électrique, toit ouvrant, siège électrique, système d’avertissement antivol, unité de commande de positionnement automatique de la traction, téléphone, signal d’avertissement, système d’ouverture de véhicule à distance sans clé, système de clé intelligente, ouverture de coffre, amplificateur d’antenne Nissan Anti Theft System (NATS)), interrupteur combiné, phare, système d’éclairage diurne, système d’éclairage automatique, clignotants et feux de détresse, éclairage intérieur, éclairage de carte, éclairage de miroir de courtoisie, éclairage de coffre, éclairage de serrure de contact, feux d’entrée, interrupteur d’éclairage de coffre, interrupteur de porte côté conducteur/passager, interrupteur de verrouillage et de déverrouillage de porte, interrupteur de clé de porte, système d’inclinaison et télescopique |
| G | – | – |
| H | 40 | Relais de ventilateur de refroidissement n° 1, relais de ventilateur de refroidissement n° 3 |
| I | 40 | Relais de ventilateur de refroidissement n° 1, relais de ventilateur de refroidissement n° 3 |
| J | 50 | Relais de moteur VDC/TCS/ABS |
| K | 30 | Relais de l’électrovanne VDC/TCS/ABS |
| L | – | – |
| M | 40 | Interrupteur d’allumage, relais de démarreur |
| R1 | Ampoule de rechange | |
| R2 | Klaxon | |
Boîte à fusibles du compartiment moteur 2
Près de la batterie.

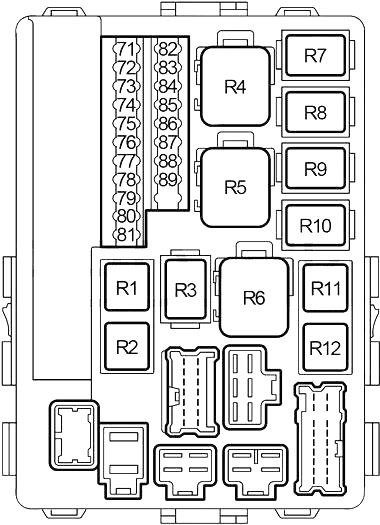

Schéma (Type 1, 2002-2004)
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 71 | 10 | Relais de feu de recul (A/T), module de commande de transmission (TCM (A/T)), interrupteur de feu de recul (M/T), unité de commande Navi, système de démarrage |
| 72 | 15 | Relais de feux de brouillard avant |
| 73 | 15 | Relais d’allumage, processeur IPDM |
| 74 | 20 | Relais d’essuie-glace avant |
| 75 | 10 | Relais de feux arrière (feux de position avant/arrière, feux de stationnement, feux arrière, éclairage de plaque d’immatriculation, combiné d’instruments, éclairage : (interrupteur de navigation, unité de commande de navigation, affichage et amplificateur de climatisation automatique, contrôleur de climatisation et audio, unité audio, interrupteur de microphone VDC, transmission automatique, interrupteur d’urgence, cendrier, prise allume-cigare, interrupteur de siège chauffant, interrupteur de commande audio au volant, interrupteur ASCD, interrupteur d’ouverture de coffre, interrupteur de commande d’éclairage, lampe supérieure de boîte à gants, lampe de boîte à gants), processeur IPDM |
| 76 | 15 | Relais de moteur de commande de volet |
| 77 | 20 | Relais de dégivreur de lunette arrière |
| 78 | 20 | Relais de dégivreur de lunette arrière |
| 79 | 10 | Relais de climatisation |
| 80 | 10 | Relais d’essuie-glace avant, relais d’essuie-glace avant haute vitesse, processeur IPDM |
| 81 | 15 | Relais de pompe à carburant |
| 82 | 15 | Relais du module de commande moteur (ECM) (bobines d’allumage, condensateur, électrovanne de commande de calage de soupape d’admission, frein magnétique de commande de calage de soupape d’échappement, capteur de débit massique d’air, capteur de position de vilebrequin, capteur de position d’arbre à cames, électrovanne de régulation de volume de ventilation du réservoir EVAP, valve de commande de ventilation du réservoir EVAP, capteur de position de commande de calage de soupape d’échappement) |
| 83 | 15 | Phare droit (éclairage) |
| 84 | 15 | Phare gauche (éclairage) |
| 85 | 10 | Phare gauche (feux de route) |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 86 | 10 | Phare droit (feux de route) |
| 87 | 10 | Pompe de lave-glace avant, interrupteur combiné |
| 88 | 10 | Unité de commande VDC/TCS/ABS, système d’éclairage diurne |
| 89 | 10 | Connecteur de liaison de données, interrupteur de verrouillage d’embrayage, relais de démarreur |
| R1 | Pompe à carburant | |
| R2 | Climatisation | |
| R3 | Allumage | |
| R4 | Ventilateur de refroidissement (n° 3) | |
| R5 | Ventilateur de refroidissement (n° 2) | |
| R6 | Ventilateur de refroidissement (n° 1) | |
| R7 | Phare (feux de position) | |
| R8 | Phare (feux de route) | |
| R9 | Phare antibrouillard avant | |
| R10 | Démarreur | |
| R11 | Moteur de commande de volet | |
| R12 | Module de commande moteur (ECM) | |

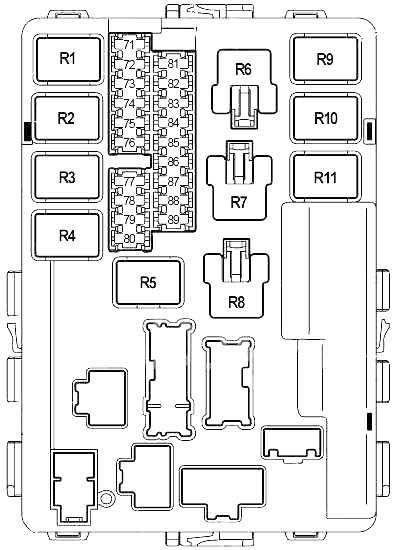

Schéma (Type 2, 2005-2007)
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 71 | 10 | Relais de feux arrière (feux de position avant/arrière, feux de stationnement, feux arrière, éclairage de plaque d’immatriculation, combiné d’instruments, éclairage : (interrupteur de navigation, unité de commande de navigation, affichage et amplificateur de climatisation automatique, contrôleur de climatisation et audio, unité audio, interrupteur de microphone VDC, transmission automatique, interrupteur d’urgence, cendrier, prise allume-cigare, interrupteur de siège chauffant, interrupteur de commande audio au volant, interrupteur de commande ASCD, interrupteur d’ouverture de coffre, interrupteur de commande d’éclairage, lampe supérieure de boîte à gants, lampe de boîte à gants), processeur IPDM |
| 72 | 10 | Phare droit (feux de route) |
| 73 | 20 | Relais d’essuie-glace avant |
| 30 | Coupé (2007) : Relais d’essuie-glace avant | |
| 74 | 10 | Phare gauche (feux de route) |
| 75 | 20 | Relais de dégivreur de lunette arrière |
| 76 | 15 | Phare droit (feux de position) |
| 77 | 15 | Relais du module de commande moteur (ECM) (bobines d’allumage, condensateur, électrovanne de commande de calage de soupape d’admission, frein magnétique de commande de calage de soupape d’échappement, capteur de débit massique d’air, capteur de position de vilebrequin, capteur de position d’arbre à cames, électrovanne de régulation de volume de ventilation du réservoir EVAP, valve de commande de ventilation du réservoir EVAP, capteur de position de commande de calage de soupape d’échappement, système antivol Nissan (NATS), amplificateur d’antenne |
| 78 | 15 | Relais d’allumage, processeur IPDM |
| 79 | 10 | Relais de climatisation |
| 80 | 20 | Relais de dégivreur de lunette arrière |
| 81 | 15 | Relais de pompe à carburant |
| 82 | 10 | Unité de commande VDC/TCS/ABS, unité de commande de direction active arrière (RAS) |
| 83 | 10 | Relais de feu de recul (A/T), module de commande de transmission (TCM (A/T)), interrupteur de feu de recul (M/T), unité de commande Navi |
| 84 | 10 | Pompe de lave-glace avant, interrupteur combiné |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 85 | 15 | Capteurs de rapport air-carburant, capteurs d’oxygène chauffés |
| 86 | 15 | Phare gauche (éclairage de position) |
| 87 | 15 | Relais de moteur de commande de papillon |
| 88 | 15 | Relais de feux de brouillard avant |
| 89 | 10 | Connecteur de liaison de données, interrupteur de verrouillage d’embrayage, relais de démarreur |
| R1 | Module de commande moteur (ECM) | |
| R2 | Phare (feux de route) | |
| R3 | Phare (éclairage de position) | |
| R4 | Démarreur | |
| R5 | Allumage | |
| R6 | Ventilateur de refroidissement (n° 3) | |
| R7 | Ventilateur de refroidissement (n° 1) | |
| R8 | Ventilateur de refroidissement (n° 2) | |
| R9 | Moteur de commande de papillon | |
| R10 | Pompe à carburant | |
| R11 | Phare antibrouillard avant | |
Boîte à fusibles de relais du compartiment moteur
| Numéro | Relais |
|---|---|
| R1 | Feu de jour (n° 1) |
| R2 | Déverrouillage côté passager |
| R3 | Feu de jour (n° 2) |

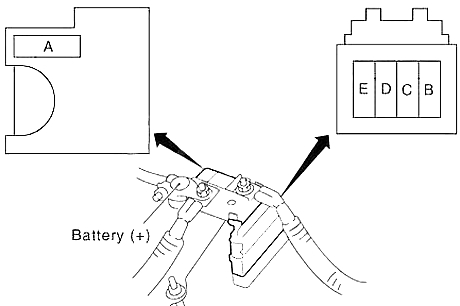

Bloc de fusibles
| Numéro | Ampères [A] | Description |
|---|---|---|
| A | 120 | Fusible : « B », « C » |
| B | 100 | Fusible : « 31 », « 32 », « 33 », « 34 », « 35 », « 36 », « 37 », « 38 », « F », « H », « I », « J », « K », « M » |
| C | 80 | 2002-2004 : Relais de feux de route (Fusibles : « 85 », « 86 »), Relais de feux de croisement (Fusibles : « 83 », « 84 »), Fusibles : « 72 », « 74 », « 75 », « 76 », « 77 », « 79 » |
| 2005-2007 : Relais de feux de route (Fusibles : « 72 », « 74 »), Relais de feux de croisement (Fusibles : « 76 », « 86 »), Fusibles : « 71 », « 73 », « 75 », « 87 », « 88 » | ||
| D | 60 | Relais d’accessoires (Fusibles : « 5 », « 6 », « 7 »), Relais de ventilateur (Fusibles : « 10 », « 11 »), Fusibles : « 18 », « 19 », « 20 », « 21 », « 22 » |
| E | 80 | Relais d’allumage (Fusibles : « 71 », « 80 », « 81 », « 87 », « 88 », « 89 »), Fusibles : « 73 », « 78 », « 82 » |
Schéma des fusibles et des relais – Infiniti G35
S’applique aux véhicules fabriqués entre :
2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.
Fusibles dans l’habitacle
Le panneau de fusibles est situé en bas, côté conducteur, derrière le panneau de pied.
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 1 | 10 | Unité de commande des ceintures de sécurité avant en cas de collision |
| 2 | 10 | Unité de capteur de diagnostic d’airbag, unité de commande du système de classification des passagers |
| 3 | 10 | Moteur de réglage des phares droit/gauche, unité de commande de caméra, relais de verrouillage de transmission, interrupteur de frein automatique du système de régulation de vitesse (ASCD), interrupteur de frein du régulateur de vitesse intelligent (ICC), unité de commande du système d’éclairage avant adaptatif (AFS), interrupteur AFS, connecteur d’interface de données, amplificateur de combiné d’instruments et de climatisation, relais de siège chauffant, unité de commande AV, unité de commande avant de direction active à 4 roues (4WAS), unité de commande de sonar, ioniseur, capteur de détection de fumée/odeurs extérieures, relais de siège climatisé |
| 4 | 10 | Compteur kilométrique combiné, relais de feux de détresse (transmission automatique), interrupteur de feux de détresse (transmission manuelle) |
| 5 | 15 | Amplificateur BOSE |
| 6 | 10 | Près du connecteur de clé, signal sonore de clé intelligente, connecteur d’interface de données, amplificateur de climatisation avec combiné d’instruments, horloge, rétroviseur intérieur anti-éblouissement automatique, capteur de lumière et de pluie, signal sonore sur le toit |
| 7 | 10 | Interrupteur de feux stop, module de commande de carrosserie (BCM), relais d’arrêt de frein du régulateur de vitesse intelligent |
| 8 | 15 | Amplificateur BOSE |
| 9 | 10 | Clé à fente, interrupteur de bouton de démarrage, interrupteur de verrouillage d’embrayage (transmission manuelle) |
| 10 | 10 | Module de commande de carrosserie (BCM), interrupteur de mémoire de siège, unité de commande de positionnement automatique du moteur, commande de siège conducteur |
| 11 | 10 | Combiné d’instruments, amplificateur de climatisation avec combiné d’instruments, unité de commande AWD |
| 12 | – | – |
| 13 | 10 | Rétroviseur chauffant |
| 14 | 20 | Dégivreur de lunette arrière |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 20 | Cabriolet : unité de commande de toit rigide escamotable | |
| 15 | 20 | Dégivreur de lunette arrière |
| 20 | Cabriolet : unité de commande de toit rigide escamotable | |
| 16 | – | – |
| 17 | – | – |
| 18 | 15 | 2006-2011 : Allume-cigare |
| 19 | 10 | Combiné d’instruments, combiné d’instruments unifié et amplificateur de climatisation, affichage, interrupteur multifonction, unité de commande AV, module de commande de carrosserie (BCM), adaptateur Tel, unité de commande de caméra, interrupteur de rétroviseur extérieur à distance, tuner radio satellite, changeur de CD, unité de commande de sonar, interrupteur d’annulation de sonar |
| 20 | 15 | 2006-2009 : Prise de courant de console |
| 20 | 2010-2013 : Allume-cigare, prise de courant de console | |
| 21 | 15 | Moteur de ventilateur |
| 22 | 15 | Moteur de ventilateur |
| R1 | Allumage | |
| R2 | Dégivreur de lunette arrière | |
| R3 | Accessoires | |
| R4 | Ventilateur avant | |
Fusibles dans le compartiment moteur 1
Près de la batterie.
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 41 | 15 | Relais de pompe à carburant |
| 42 | 10 | Relais de ventilateur de refroidissement |
| 43 | 10 | Module de commande de transmission (TCM), interrupteur de mode neige, interrupteur de position de stationnement/neutre |
| 44 | 10 | Injecteurs, module de commande moteur (ECM), module de commande de carrosserie (BCM) |
| 45 | 10 | ABS, module de capteur intégré du régulateur de vitesse intelligent (ICC), capteur d’angle de braquage, capteur d’inclinaison/g latéral, unité de commande d’assistance à la direction, unité de commande AWD, unité de commande principale du système de direction active à 4 roues (4WAS) |
| 46 | 15 | Capteurs de rapport air-carburant, capteurs d’oxygène chauffés |
| 47 | 10 | Pompe de lave-glace |
| 48 | 10 | 2006-2011 : Relais de verrouillage de direction |
| 10 | 2014-2015 (Q40) : Relais de climatisation | |
| 49 | 10 | 2006-2013 : Relais de climatisation |
| 15 | 2014-2015 (Q40) : Module de commande moteur (ECM), relais ECM (bobines d’allumage, condensateur, électrovanne de commande de calage de soupape d’admission, module de commande moteur, capteur de débit massique d’air, électrovanne de régulation de volume d’admission du réservoir EVAP, commande de valve de purge du réservoir EVAP), module de commande de calage et de levée de soupape variable (VVEL) | |
| 50 | 15 | 2006-2013 : Module de commande moteur (ECM), relais ECM (bobines d’allumage, condensateur, électrovanne de commande de calage de soupape d’admission, libération de l’aimant de commande de calage de soupape d’échappement, module de commande moteur, capteur de débit massique d’air, électrovanne de régulation de volume d’admission du réservoir EVAP, valve de commande de ventilation du réservoir EVAP), module de commande de calage et de levée de soupape variable (VVEL) |
| 15 | 2014-2015 (Q40) : Relais de moteur de commande de papillon | |
| 51 | 15 | 2006-2013 : Relais de moteur de commande de papillon |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 52 | 10 | 2006-2013 : Phare avant combiné |
| 10 | 2014-2015 (Q40) : Phare arrière combiné, lampe de plaque d’immatriculation, lampe de lecture, interrupteur VDC, interrupteur d’ouverture de coffre, interrupteur combiné (câble spiralé), horloge, interrupteur multifonction, unité de commande AV, lampe de boîte à gants, interrupteur de transmission A/T, interrupteur de siège chauffant (côté conducteur/passager), interrupteur de mode de conduite sur neige, interrupteur de rétroviseur latéral à distance | |
| 53 | 10 | 2006-2013 : Phare arrière combiné, lampe de plaque d’immatriculation, lampe de lecture, interrupteur VDC, interrupteur d’ouverture de coffre, interrupteur du système d’éclairage avant adaptatif (AFS), interrupteur combiné (câble spiralé), horloge, interrupteur multifonction, unité de commande AV, lampe de boîte à gants, prise allume-cigare, interrupteur de transmission A/T, interrupteur de siège chauffant (côté conducteur/passager), interrupteur de mode de conduite sur neige, interrupteur de rétroviseur latéral à distance, interrupteur d’annulation de sonar, interrupteur d’ouverture/fermeture de toit, interrupteur de siège climatisé |
| 10 | 2014-2015 (Q40) : Phare gauche (feux de croisement) | |
| 54 | 10 | 2006-2013 : Phare gauche (feux de croisement) |
| 10 | 2014-2015 (Q40) : Phare droit (feux de croisement) | |
| 55 | 10 | 2006-2013 : Phare droit (feux de croisement) |
| 15 | 2014-2015 (Q40) : Phare gauche (feux de jour) | |
| 56 | 15 | 2006-2013 : Phare gauche (feux de jour) |
| 15 | 2014-2015 (Q40) : Phare droit (feux de jour) | |
| 57 | 15 | 2006-2013 : Phare droit (feux de jour) |
| 15 | 2014-2015 (Q40) : Relais de phares antibrouillard avant | |
| 58 | 15 | 2006-2013 : Relais de phares antibrouillard avant |
| 59 | 10 | 2011-2013 : Relais de feux de jour |
| 30 | 2014-2015 (Q40) : Relais d’essuie-glace avant | |
| 60 | 30 | 2006-2013 : Relais d’essuie-glace avant |
Fusibles dans le compartiment moteur 2
Près de la batterie.
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 31 | 15 | Relais de klaxon 1 |
| 32 | 10 | Alternateur |
| 33 | 10 | Unité de commande AWD |
| 34 | 15 | Audio, unité de commande AV, subwoofer, unité de commande de caméra, adaptateur téléphonique, tuner radio satellite, changeur de CD |
| 35 | 15 | Relais de siège chauffant, relais de siège climatisé (cabriolet) |
| 36 | 10 | Module de commande de transmission (TCM) |
| 37 | 20 | 2006-2010 : Relais de moteur de direction active arrière à 4 roues (4WAS) |
| 15 | Cabriolet : relais de siège climatisé | |
| 38 | 10 | Relais de klaxon 2 |
| F | 50 | Relais de ventilateur de refroidissement |
| G | 30 | Unité de commande des ceintures de sécurité avant en cas de collision |
| Numéro | Ampères [A] | Description |
|---|---|---|
| H | 30 | Relais de démarrage (Fusibles : « 2 », « 3 », « 4 ») |
| I | 40 | 2006-2010 : Unité de commande avant de direction active à 4 roues (4WAS) |
| 50 | Cabriolet : Unité hydraulique | |
| J | – | – |
| K | 40 | Module de commande de carrosserie (BCM), interrupteur automatique (unité de commande de positionneur, prise de courant) |
| L | 30 | ABS |
| M | 50 | ABS |
| N | 50 | Relais de moteur d’actionneur de calage et de levée de soupape variable (VVEL) |
| O | 30 | Cabriolet : module de compartiment de rangement, unité de commande de toit rigide escamotable, unité de commande de verrouillage de coffre |
| R1 | Klaxon 1 | |
| R2 | Verrouillage de transmission | |
Bloc de connexion de fusibles
| Numéro | Ampères [A] | Description |
|---|---|---|
| A | 140 | Générateur, fusible : « B », « C » |
| B | 100 | Fusible : « F », « H », « I », « K », « L », « M », « 31 », « 32 », « 33 », « 34 », « 35 », « 36 », « 37 », « 38 » |
| C | 80 | Relais de démarrage (fusibles : « 41 », « 42 », « 43 », « 44 », « 45 », « 46 », « 47 »), Fusibles : « 48 », « 50 », « 51 » |
| D | 60 | Relais de feux de route (fusibles : « 54 », « 55 »), relais de feux de croisement (fusibles : « 56 », « 57 »), relais de feux arrière (fusibles : « 52 », « 53 »), fusible : « 58 » |
| E | 80 | Relais d’accessoires (fusibles : « 18 », « 19 », « 20 »), relais de dégivreur de lunette arrière (fusibles : « 13 », « 14 », « 15 »), relais de ventilateur (fusibles : « 21 », « 22 »), Fusibles : « 5 », « 6 », « 7 », « 9 », « 10 », « 11 » |
À propos de l’Infiniti G35 (2002-2015)
L’Infiniti G35, produite de 2002 à 2015, est un modèle populaire de classe moyenne qui offre une combinaison de luxe et de performance. Ce modèle est connu pour son design élégant et ses caractéristiques de conduite fiables. La G35 était disponible en versions berline et coupé, les deux versions partageant les mêmes caractéristiques de base. Sous le capot, on trouvait différents moteurs, le plus courant étant un moteur V6 de 3,5 litres, qui offrait une puissance suffisante pour une conduite dynamique. Grâce à son châssis sportif et à sa direction précise, l’Infiniti G35 est devenue populaire auprès des conducteurs à la recherche d’une combinaison de confort et d’expérience sportive.
Schéma de la boîte à fusibles de l’Infiniti G35
Cette page présente le schéma de la boîte à fusibles de l’Infiniti G35, essentiel pour l’identification et le remplacement des fusibles. La boîte à fusibles de cette voiture est généralement située sous le tableau de bord côté conducteur et dans le compartiment moteur. Les schémas de cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour le fonctionnement sûr du véhicule, il est donc important de connaître sa configuration et ses fonctions.
