Infiniti EX37 (2007-2017) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de l’Infiniti EX37 (2007–2017), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et l’affectation de chaque fusible (disposition des fusibles).
Infiniti EX37 (2007-2017) – schéma de la boîte à fusibles
Année de fabrication : 2007, 2008, 2009, 2010, 2011, 2011, 2012, 2013, 2014, 2015, 2016, 2017.
Le fusible de l’allume-cigare (prise de courant) de l’Infiniti EX37 est le fusible 18 (prise avant 12V) sur le tableau de bord.

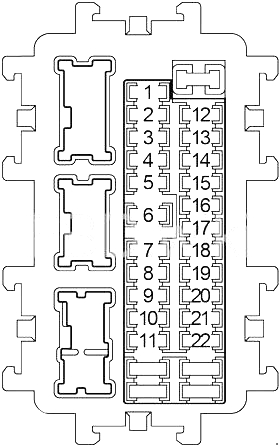

Boîte à fusibles dans l’habitacle
| Numéro | Ampères [A] | Description |
| 1 | – | – |
| 2 | 10 | Unité de capteur de diagnostic d’airbag ;
Unité de commande du système de classification des passagers. |
| 3 | 10 | Moteur de réglage des phares (droit et gauche) ;
Relais de verrouillage de la transmission ; Interrupteur de frein automatique du dispositif de contrôle de vitesse (ASCD) ; Interrupteur de frein du régulateur de vitesse intelligent (ICC) ; Unité de commande du système d’éclairage adaptatif (AFS) ; Interrupteur AFS ; Constructeur de liaison de données ; Interrupteur LDW ; Unité de commande du sonar ; Avertisseur de sortie de voie ; Compteur et amplificateur de climatisation unifiés ; Relais de siège chauffant ; Unité de commande AV ; Interrupteur d’annulation du sonar ; Unité de commande du moniteur environnemental ; Avertisseur sonore ; Adaptateur de module Tel ; Compresseur ; Rétroviseur automatique anti-éblouissement ; Caméra de voie ; Interrupteur de feu stop ; Interrupteur du système d’avertissement ; Ioniseur ; Capteur de détection des gaz d’échappement et des odeurs extérieures. |
| 4 | 10 | Compteur kilométrique combiné ;
Relais de feux de détresse. |
| 5 | – | – |
| 6 | 10 | Prise de clé ;
Avertisseur sonore intelligent de clé ; Constructeur de liaison de données ; Amplificateur de climatisation unifié ; Contrôle de retour de puissance du siège arrière ; Relais de déverrouillage du siège arrière (gauche) ; Relais de déverrouillage du siège arrière (droit) ; Horloge ; Rétroviseur automatique anti-éblouissement ; Caméra environnementale ; Unité d’affichage ; Adaptateur de module Tel ; Tuner radio satellite ; Relais de feux de jour ; Compteur kilométrique combiné. |
| 7 | 10 | Interrupteur de feux de freinage ;
BCM (module de commande de carrosserie) ; Régulateur de vitesse intelligent (ICC) ; Relais de coupure de frein. |
| 8 | 20 | Amplificateur BOSE |
| 9 | 10 | Prise de clé ;
Bouton de démarrage. |
| 10 | 10 | Interrupteur de mémoire de siège ;
Unité de commande de positionnement automatique du moteur ; Commande de siège conducteur ; Rétroviseur extérieur ; BCM (module de commande de carrosserie). |
| 11 | 10 | Compteur kilométrique combiné ;
Unité de commande de transmission intégrale (AWD) ; Amplificateur de climatisation unifié. |
| 12 | – | – |
| 13 | 10 | Dégivreur de rétroviseurs extérieurs |
| 14 | 20 | Dégivreur de lunette arrière |
| 15 | 20 | Dégivreur de lunette arrière |
| 16 | – | – |
| 17 | – | – |
| 18 | 15 | Prise de courant avant |
| 19 | 10 | Compteur kilométrique combiné ;
Instrument de mesure et amplificateur de climatisation ; Affichage ; Interrupteur multifonction ; Unité de commande AV ; Adaptateur iPod ; BCM (module de commande de carrosserie) ; Unité de commande du sonar ; Adaptateur Tel ; Unité de commande de caméra ; Interrupteur de télécommande de rétroviseurs extérieurs ; Radio satellite (Tuner) ; Unité de commande du moniteur de caméra périphérique. |
| 20 | 15 | ’07-’12 :
Prise de courant de la console. |
| 20 | ’13-’17 :
Prise de courant de la console. |
|
| 21 | 15 | Moteur de ventilateur |
| 22 | 15 | Moteur de ventilateur |

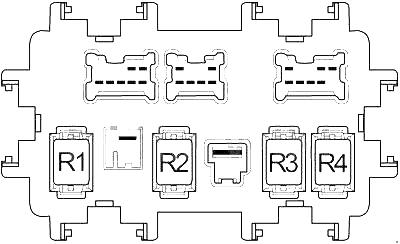

| N° | Relais |
| R1 | Démarrage |
| R2 | Dégivreur de lunette arrière |
| R3 | Accessoires |
| R4 | Ventilateur avant |

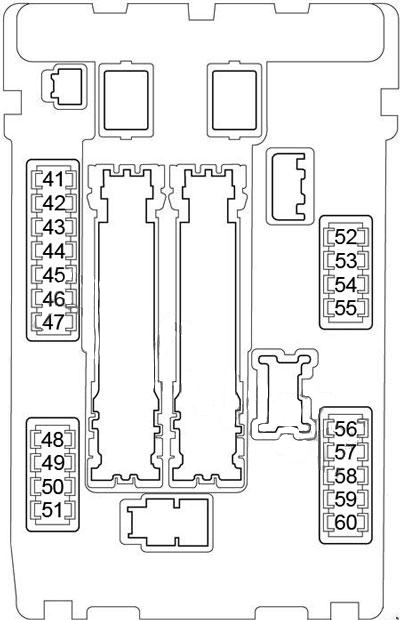

Boîte à fusibles du compartiment moteur n° 1
| Numéro | Ampères [A] | Description |
| 41 | 15 | Relais de pompe à carburant |
| 42 | 10 | Relais de ventilateur de refroidissement |
| 43 | 10 | Interrupteur de mode neige ;
Module de commande de transmission (TCM). |
| 44 | 10 | Injecteurs ;
Module de commande moteur (ECM) ; BCM (module de commande de carrosserie). |
| 45 | 10 | ABS ;
Unité intégrée de régulateur de vitesse intelligent (ICC) ; Capteur d’angle de braquage ; Capteur de vitesse de lacet/G latéral ; Unité de commande d’assistance à la direction ; Unité de commande de transmission intégrale (AWD) ; Unité de commande d’assistance au freinage ; Module de commande d’angle mort (BSW) ; Radar latéral – gauche et droit. |
| 46 | 15 | Capteurs de rapport air-carburant ;
Capteurs d’oxygène chauffés. |
| 47 | 10 | Interrupteur combiné |
| 48 | 10 | ’07-’12 :
Relais de verrouillage de direction. |
| 49 | 10 | Relais de climatisation |
| 50 | 15 | Relais du module de commande moteur (électrovanne de commande de distribution de soupape d’admission, condensateur, bobines d’allumage, module de commande moteur, capteur de débit massique d’air, électrovanne de commande de volume de ventilation du réservoir EVAP, frein magnétique de commande de distribution de soupape d’échappement, soupape de commande de ventilation du réservoir EVAP, événement de soupape variable et module de levée (VVEL) de commande) |
| 51 | 15 | Relais de moteur de commande de papillon |
| 52 | 10 | Phare avant combiné |
| 53 | 10 | Phare arrière combiné ;
Ampoule de plaque d’immatriculation ; Interrupteur VDC ; Interrupteur d’éclairage adaptatif (AFS) ; Interrupteur LDW ; Interrupteur combiné (câble spiralé) ; Horloge ; Unité de commande AV ; Ampoule de boîte à gants ; Instrument de commande ; Interrupteur d’annulation du sonar ; Unité de commande du moniteur d’environnement ; Interrupteur de retour de puissance (gauche et droit) ; Interrupteur de mode neige ; Interrupteur de siège chauffant (côté conducteur et passager) ; Interrupteur de télécommande de rétroviseur extérieur ; Module de toit (ampoule de console) ; Interrupteur du système d’avertissement ; Prise de courant avant, interrupteur IBA ; Interrupteur multifonction. |
| 54 | 10 | Phare de feux de route gauche |
| 55 | 10 | Phare de feux de route droit |
| 56 | 15 | Phare de feux de croisement gauche |
| 57 | 15 | Phare de feux de croisement droit |
| 58 | 15 | ’07-’12 :
Relais de feux de brouillard avant. |
| 10 | ’13-’15 :
Relais de feux de brouillard avant. |
|
| 15 | ’16-’17 :
Relais de feux de brouillard avant. |
|
| 59 | 10 | ’16-’17 :
Relais de feux de jour. |
| 60 | 30 | Relais d’essuie-glace avant |
Boîte à fusibles du compartiment moteur n° 2
2007 – 2016
2017
Connexion principale du fusible
| Numéro | Ampères [A] | Description |
| 31 | 15 | Relais de klaxon ;
Générateur. |
| 32 | 30 | Contrôle de retour de puissance du siège arrière ;
Relais de déverrouillage du siège arrière (gauche) ; Relais de déverrouillage du siège arrière (droit). |
| 33 | 10 | Unité de commande de transmission intégrale (AWD) |
| 34 | 15 | Audio ;
Unité de commande AV ; Adaptateur iPod ; Unité de commande de surveillance environnementale ; Caisson de basses ; Unité de commande de caméra ; Adaptateur Tel ; Tuner radio satellite ; Caisson de basses. |
| 35 | 15 | Relais de sièges chauffants |
| 36 | 10 | Module de commande de transmission (TCM) |
| 37 | 10 | 13-17 :
Relais de klaxon 2 |
| 38 | 15 | ’07-’12 :
Relais de klaxon 2 |
| F | 50 | Relais de ventilateur de refroidissement |
| G | 30 | Relais d’allumage (fusibles : « 2 », « 3 », « 4 ») ;
IPDM E/R. |
| H | 40 | Fusible : « 61 », « 63 » |
| I | – | – |
| J | – | – |
| K | 40 | BCM (module de commande de carrosserie) ;
Interrupteur automatique (unité de commande de positionneur automatique du moteur, commande de siège conducteur, interrupteur de support lombaire). |
| L | 30 | ABS |
| M | 50 | ABS |
| N | 50 | 13–17 :
Événement de soupape variable et relais de moteur de servomoteur de levée (VVEL) |
| O | – | 13–17 : – |
| Relais | ||
| R1 | Klaxon | |
| R2 | Verrouillage de transmission | |
Boîte à fusibles du compartiment moteur n° 3
2013 – 2015
2016 – 2017
| N° | Ampères [A] | Description |
| 61 | 10 | Actionneur de pédale d’accélérateur |
| 62 | – | – |
| 63 | 10 | Unité de commande d’assistance au freinage |
| Relais | ||
| R1 | ’13-’15 :
Ventilateur de refroidissement. |
|
| 16-17 :
Feux de jour urne. |
||
| R2 | Régulateur de vitesse intelligent (ICC) ;
Freinage automatique. |
|
| R3 | – | |
| R4 | Klaxon (n° 2) | |
Bloc de fusibles
| Numéro | Ampères [A] | Description |
| A | 140 | Générateur, fusible : « B », « C » |
| B | 100 | Fusible : « F », « G », « K », « L », « M », « N », « 31 », « 32 », « 33 », « 34 », « 35 », « 36 », « 37 », « 38 » |
| C | 80 | Relais de démarrage (fusibles : « 41 », « 42 », « 43 », « 44 », « 45 », « 46 », « 47 ») ;
Fusible : « 48 », « 49 », « 50 », « 51 ». |
| D | 60 | Relais de feux de route (fusibles : « 54 », « 55 ») ;
Relais de feux de croisement (fusibles : « 56 », « 57 ») ; Relais de feux arrière (fusibles : « 52 », « 53 ») ; Fusible : « 58 », « 59 », « 60 ». |
| E | 80 | Relais d’accessoires (fusibles : « 18 », « 19 », « 20 ») ;
Relais de dégivreur de lunette arrière (fusibles : « 13 », « 14 », « 15 ») ; Relais de ventilateur (fusibles : « 21 », « 22 ») ; Fusible : « 6 », « 7 », « 9 », « 10 », « 11 ». |
