Infiniti M30 (1990-1992) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de l’Infiniti M30 (1990–1992), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et l’affectation de chaque fusible (disposition des fusibles).
Schéma des fusibles et relais – Infiniti M30
Concerne les véhicules fabriqués entre :
1990, 1991, 1992.

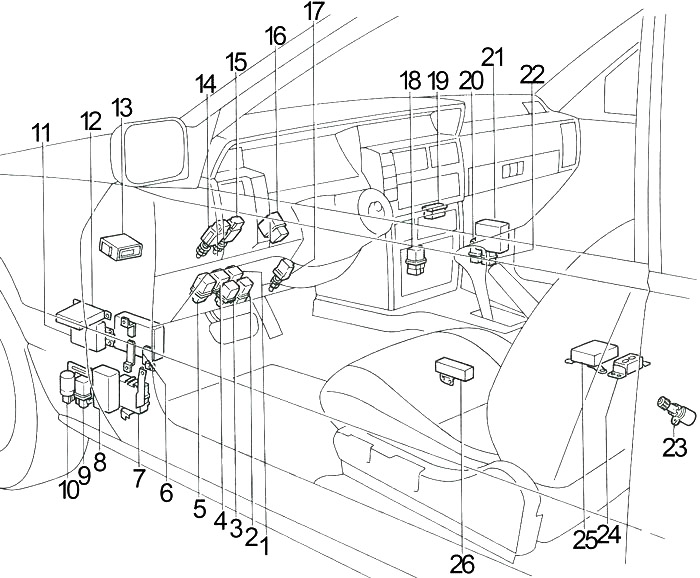

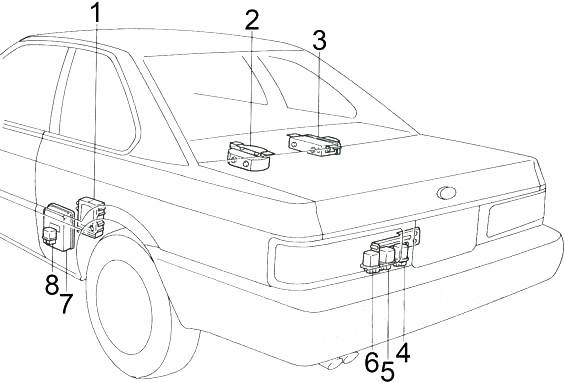

Habitacle
- Relais de démarrage №1
- Relais de verrouillage de porte
- Relais d’accessoires №2
- Relais de démarrage №2
- Relais d’accessoires №1
- Unité de commande de transmission automatique
- Unité de commande de temps
- Horloge de verrouillage de porte №1
- Relais de déshumidificateur de lunette arrière
- Interrupteur de circuit (verrouillage de porte, prise de courant)
- Unité de commande d’alarme antivol
- Horloge de verrouillage de porte №2
- Unité de commande de verrouillage de transmission
- Interrupteur de feu stop
- Interrupteur d’annulation du régulateur de vitesse automatique (ASCD)
- Unité de clignotant combinée
- Interrupteur d’éjection
- Relais de ventilateur (haute vitesse – climatisation automatique)
Relais de ventilateur (climatisation manuelle) - Sonnerie d’avertissement
- Relais de commande électronique du moteur (ECCS)
- Unité de commande électronique du moteur (ECCS)
- Relais de sécurité
- Capteur de vitesse (sur l’extension arrière)
- Capteur de tunnel et capteur de sécurité
- Unité de commande d’airbag
- Amplificateur de vitre électrique
- Unité de commande de suspension sonar
- Amplificateur audio
- Unité de commande ABS
- Relais de pompe à carburant
- Relais d’ouverture de coffre
- Relais d’ouverture de trappe à carburant
- Unité de commande de régulateur de vitesse automatique (ASCD)
- Relais de maintien du régulateur de vitesse automatique
Schéma des fusibles de l’habitacle
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 1 | 15 | Phare, système d’avertissement antivol |
| 2 | 15 | Phare, système d’avertissement antivol |
| 3 | 15 | Feux de position, feux arrière, feux de plaque d’immatriculation, feu latéral, éclairage, lumière de boîte à gants |
| 4 | 10 | Éclairage, lumière de courtoisie, lumière de coffre, lumière intérieure, lumière de marchepied, éclairage de clé, système de gestion du temps, unité de commande de transmission automatique, système d’avertissement antivol, climatisation automatique, système d’entrée éclairée, audio (sauf Bose), système d’airbag |
| 5 | 10 | Feux de détresse |
| 6 | 15 | Feu stop, système de contrôle de verrouillage de transmission, dispositif de régulateur de vitesse automatique |
| 7 | 10 | Klaxon, système d’avertissement antivol |
| 8 | 15 | Moteur de ventilateur, amplificateur de climatisation automatique |
| 9 | 15 | Moteur de ventilateur, amplificateur de climatisation automatique |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 10 | 10 | Audio, antenne électrique |
| 11 | 20 | Déshumidificateur de lunette arrière |
| 12 | 20 | Déshumidificateur de lunette arrière |
| 13 | 10 | Feu d’avertissement, compteur, clignotant, système de gestion du temps, climatisation, dispositif de régulateur de vitesse automatique, déshumidificateur de lunette arrière, antenne électrique, vitre électrique, système d’airbag |
| 14 | 10 | Feux de détresse |
| 15 | 10 | Système de contrôle de verrouillage de transmission, unité de commande de transmission automatique, système d’avertissement antivol, ABS, système de suspension sonar |
| 16 | 10 | Système d’airbag |
| 17 | 10 | Concentration de commande électronique du moteur (ECCS) |
| 18 | 20 | Essuie-glace et joint |
| 19 | 15 | Allume-cigare |
| 20 | 10 | Rétroviseur, climatisation manuelle, système d’avertissement antivol, système de gestion du temps, horloge |

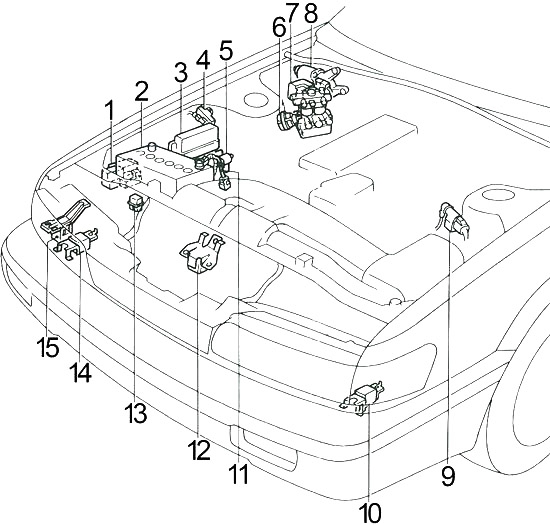

Moteur
- Boîte à fusibles
- Batterie
- Boîte à fusibles de relais
- Résistance de décharge
- Pompe du dispositif de régulateur de vitesse automatique (ASCD)
- Actionneur du dispositif de régulateur de vitesse automatique
- Actionneur ABS
- Moteur d’essuie-glace
- Bobine d’allumage
- Capteur de zone d’impact gauche
- Liaison fusible
- Unité de commande de capteur de zone d’impact
- Relais de démarreur
- Capteur de zone d’impact droit
- Capteur de surface de route sonar (pour système de suspension sonar)

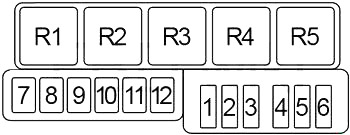

Schéma des fusibles du compartiment moteur
| Numéro | Ampères [A] | Description |
|---|---|---|
| 1 | 20 | ABS |
| 2 | 10 | Système de gestion du temps, système de contrôle de verrouillage de transmission |
| 3 | 10 | Commande électronique du moteur (ECCS), relais de ventilateur de radiateur |
| 4 | 20 | Ouverture de coffre, ouverture de trappe à carburant |
| 5 | 15 | Amplificateur BOSE |
| 6 | 15 | Amplificateur BOSE |
| 7 | – | ABS |
| 8 | – | Clé de contact |
| 9 | – | – |
| 10 | – | Interrupteur de circuit (verrouillage de porte, prise de courant) |
| 11 | – | Commande électronique du moteur (ECCS) |
| 12 | – | Ventilateur de radiateur |
| R1 | Klaxon | |
| R2 | Ventilateur de radiateur | |
| R3 | Inhibiteur | |
| R4 | Climatisation | |
| R5 | Essuie-glace | |
Boîte à fusibles de relais du compartiment moteur
| Numéro | Description |
|---|---|
| R1 | Avertissement antivol (n° 1) |
| R2 | Avertissement antivol (n° 2) |
| R3 | Avertissement antivol (n° 3) |
| R4 | Klaxon d’avertissement antivol |
| R5 | Commutation |
À propos de l’Infiniti M30 (1990-1992)
L’Infiniti M30, produite de 1990 à 1992, était une voiture de luxe caractérisée par un design élégant et un grand confort. Ce modèle était équipé d’un moteur V6 de 3,0 litres, offrant une puissance suffisante pour une conduite souple et agréable. La M30 était disponible en coupé ou en cabriolet, ce qui ajoutait à son attrait. L’intérieur du véhicule était conçu avec un accent sur le confort et la qualité, incluant des éléments tels que des sièges en cuir et un système audio moderne. L’Infiniti M30 était réputée pour sa fiabilité et ses performances, ce qui en faisait un choix populaire parmi les amateurs de véhicules de luxe.
Schéma de la boîte à fusibles Infiniti M30
Cette page présente le schéma de la boîte à fusibles de l’Infiniti M30, essentiel pour l’entretien et les réparations corrects du système électrique du véhicule. L’emplacement typique de la boîte à fusibles dans ce modèle est sous le tableau de bord et dans le compartiment moteur. Les diagrammes sur cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de la même valeur en ampères pour éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour la sécurité et la fonctionnalité du véhicule, il est donc crucial de connaître sa configuration et de l’entretenir correctement.
