Infiniti G20 (1990-2002) – boîte à fusibles

Dans cet article, vous trouverez les schémas de la boîte à fusibles de l’Infiniti G20 (1990–2002), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et l’affectation de chaque fusible (disposition des fusibles).

Schéma des fusibles et relais – Infiniti G20

Concerne les véhicules fabriqués entre :

1990, 1991, 1992, 1993, 1994, 1995, 1996.

Schéma de la boîte à fusibles dans l’habitacle

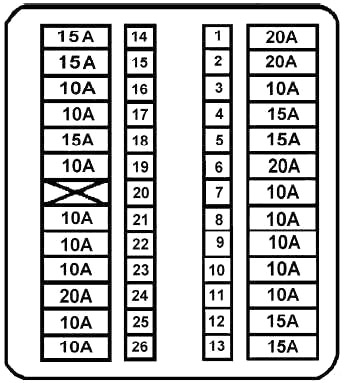

Schéma détaillé de la boîte à fusibles de l'habitacle pour modèles 1990-1996.

Numéro Ampères [A] Description
Numéro Ampères [A] Description
1 20 Dégivreur de lunette arrière
2 20 Dégivreur de lunette arrière
3 10 jusqu’à 1993 : Minuteur du système de verrouillage de la transmission, unité de commande (A/T uniquement)
à partir de 1993.5 : Ouverture du coffre et du réservoir, système de télécommande Multi
4 15 Moteur de ventilateur
5 15 Moteur de ventilateur
6 20 Lunette arrière
7 10 Système de contrôle électronique du moteur (ECCS), relais de contrôle des ampoules, système d’alarme, système de ventilateur de radiateur, système de démarrage (1993.5-1995), système de contrôle A/T (1993.5-1995), ASCD (1993-5-1995)
8 15 jusqu’à 1993 : Pompe à carburant
10 à partir de 1993.5 : Système d’airbag
9 10 Audio, éclairage de l’horloge
10 10 Climatisation, unité de commande de l’heure, système d’alarme
11 10 Rétroviseur de porte
12 15 Allume-cigare
Numéro Ampères [A] Description
13 15 Phare antibrouillard avant
14 15 à partir de 1993.5 : Audio
15 15 à partir de 1993.5 : Pompe à carburant
16 10 Système de démarrage, système de contrôle électronique du moteur (ECCS), relais de verrouillage d’embrayage (M/T uniquement), unité de feux de jour (Canada uniquement), système d’alarme antivol (1993.5-1995)
17 10 Feux de détresse, système de télécommande (1993.5-1995)
18 10 Klaxon, système d’alarme antivol, ASCD (1993.5-1995)
19 10 Feux arrière, feux de position, éclairage de plaque d’immatriculation, feux de position latéraux, feux de bienvenue, horloge, avertisseur sonore
20  – –
21 10 jusqu’à 1993 : Ordinateur de bord combiné, système de verrouillage de la transmission, connecteur de commande, relais de dégivreur de lunette arrière, horloge d’antenne de puissance, relais de ventilateur, feu de recul
à partir de 1993.5 : Ordinateur de bord combiné, système de verrouillage de la transmission (A/T), relais de ventilateur, connecteur d’interface de données (connecteur de commande), feu de recul, relais de dégivreur de lunette arrière, unité de feux de jour (Canada), système de contrôle A/T, horloge d’antenne de puissance, relais de ceinture de sécurité, relais de rétroviseur chauffant
22 10 Signal d’allumage
23 10 Système de contrôle électronique du moteur (ECCS)
24 20 jusqu’à 1993 : Feux de freinage
à partir de 1993.5 : Feux de freinage, ASCD, système de verrouillage de la transmission, système ABS
25 10 Éclairage intérieur, phares, éclairage du coffre, unité de commande de l’heure, système d’alarme antivol, minuterie d’antenne de puissance, système de ceinture de sécurité automatique à deux points (1990-1993)
26 10 Système anti-blocage, unité de commande de l’heure, système de ceinture de sécurité automatique à deux points, dispositif de contrôle automatique de la vitesse (ASCD), unité de feux de jour (Canada uniquement)


Schéma de la boîte à fusibles dans le compartiment moteur

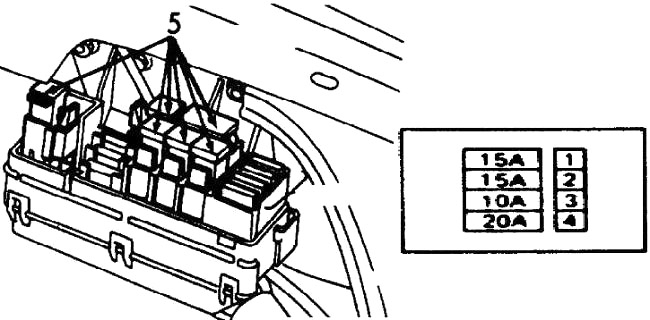

Disposition des fusibles dans le compartiment moteur des véhicules 1990-1996.

Numéro Ampères [A] Description
1 15 Phares
2 15 Unité de feux de jour (Canada uniquement)
3 10 Système de contrôle électronique du moteur (ECCS)
4 20 Système de prévention du blocage des roues
5 30 Interrupteur d’allumage (connexion de fusible)
6 30 Faisceau principal (connexion de fusible)
7 25 ECCS (connexion de fusible)
8 75 Alternateur (connexion de fusible)
9 30 Système de ventilateur de radiateur (connexion de fusible)
Système de ventilateur de radiateur (modèles de relais-3 A/T)
10 30 Boîte à fusibles du relais du système ABS, unité de commande ABS (connexion de fusible)
Leggere  Infiniti G35 (2002-2015) – boîte à fusibles

Relais du compartiment moteur (aile droite)

Modèles A/T (1990-1993)

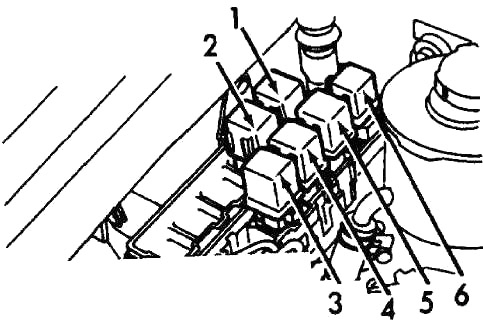

Emplacement des relais sur l'aile droite pour modèles automatiques 1990-1993.

Numéro Description
1 Relais d’avertissement antivol – 1
2 Dispositif de contrôle automatique de la vitesse (ASCD)
3 Relais de climatisation
4 Relais d’avertissement antivol – 2
5 Relais de phare antibrouillard avant
6 Relais de klaxon

Modèles M/T (1990-1993)

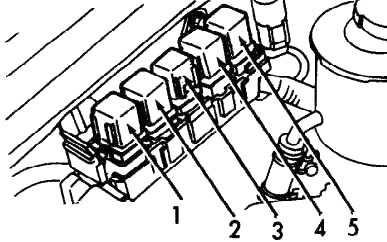

Configuration des relais du compartiment moteur pour modèles manuels 1990-1993.

Numéro Description
1 Relais de climatisation
2 Relais de maintien du dispositif de contrôle automatique de la vitesse (ASCD)
3 Relais de klaxon
4 Relais d’avertissement antivol – 1
5 Relais d’avertissement antivol – 2

1993,5-1995

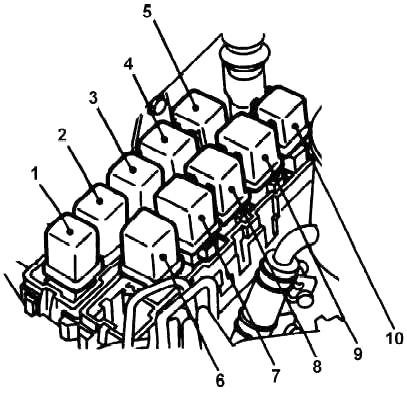

Diagramme des relais de l'aile droite pour véhicules fabriqués entre 1993,5 et 1995.

Numéro Description
1 Relais de démarrage du radiateur – 3
2 Relais de klaxon – 2
3 Relais de ventilateur de radiateur
4 Relais de maintien du dispositif de contrôle automatique de la vitesse (ASCD)
5 Relais de maintien du dispositif de contrôle automatique de la vitesse (ASCD)
6 Relais de climatisation
7 Relais de feux de jour (Canada)
8 Relais de rétroviseur chauffant
9 Relais d’alarme antivol – 1
10 Relais de klaxon
