Infiniti EX35 (2007-2017) – Boîte à fusibles

Dans cet article, vous trouverez les schémas de la boîte à fusibles de l’Infiniti EX35 (2007-2017), des informations sur l’emplacement des panneaux de fusibles dans la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).

Infiniti EX35 (2007-2017) – schéma des fusibles

Année de production : 2007, 2008, 2009, 2010, 2011, 2011, 2012, 2013, 2014, 2015, 2016, 2017.

Le fusible de l’allume-cigare (prise de courant) de l’Infiniti EX37 est le fusible 18 (prise avant 12V) sur le tableau de bord.

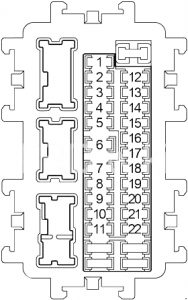

Schéma des fusibles de l’habitacle

Numéro	Ampères [A]	Description
1	–	–
2	10	Unité de capteur de diagnostic d’airbag, unité de commande du système de classification des passagers
3	10	Moteur de réglage des phares droit et gauche, relais de verrouillage de la transmission, interrupteur de frein du régulateur de vitesse automatique (ASCD), interrupteur de frein du régulateur de vitesse intelligent (ICC), unité de commande du système d’éclairage avant adaptatif (AFS), interrupteur AFS, connecteur de liaison de données, interrupteur LDW, unité de commande du sonar, avertisseur de sortie de voie, combiné d’instruments et amplificateur de climatisation, relais de siège chauffant, unité de commande AV, interrupteur d’annulation du sonar, unité de commande de surveillance environnementale, avertisseur sonore, adaptateur Tel, compresseur, rétroviseur intérieur anti-éblouissement, caméra de voie, interrupteur de feu stop, interrupteur du système d’avertissement, ioniseur, capteur de détection des gaz d’échappement / odeurs extérieures
4	10	Combiné d’instruments, relais de feu de recul
5	–	–
6	10	Prise de clé, avertisseur de clé intelligent, connecteur de liaison de données, amplificateur de climatisation combiné, contrôle de retour d’alimentation du siège arrière, relais de déverrouillage du siège arrière (LH), relais de déverrouillage du siège arrière (RH), horloge, rétroviseur intérieur anti-éblouissement, unité de commande de surveillance environnementale, unité d’affichage, adaptateur Tel, tuner radio satellite, relais de feux de jour, combiné d’instruments
7	10	Interrupteur de feux de freinage, BCM (module de commande de carrosserie), relais de coupure de frein du régulateur de vitesse intelligent (ICC)
8	20	Amplificateur BOSE
9	10	Prise de clé, bouton d’allumage
10	10	Interrupteur de mémoire de siège, unité de commande de positionnement automatique de la transmission, commande de siège conducteur, rétroviseur extérieur, BCM (module de commande de carrosserie)
11	10	Combiné d’instruments, unité de commande du système de transmission intégrale (AWD), amplificateur de climatisation du combiné d’instruments

12	–	–
13	10	Dégivreur de rétroviseurs
14	20	Dégivreur de lunette arrière
15	20	Dégivreur de lunette arrière
16	–	–
17	–	–
18	15	Prise de courant avant
19	10	Combiné d’instruments, combiné d’instruments unifié et amplificateur de climatisation, affichage, interrupteur multifonction, unité de commande AV, adaptateur iPod, BCM (module de commande de carrosserie), unité de commande du sonar, adaptateur Tel, unité de commande de caméra, interrupteur de télécommande des rétroviseurs extérieurs, tuner radio satellite, unité de commande de surveillance environnementale
20	15	’07-’12 : Prise de courant de la console
	20	’13-’17 : Prise de courant de la console
21	15	Moteur de ventilateur
22	15	Moteur de ventilateur

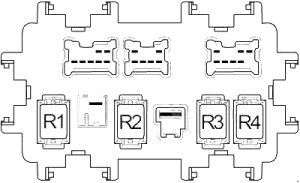

N°	Relais
R1	Démarrage
R2	Dégivreur de lunette arrière
R3	Accessoires
R4	Ventilateur avant

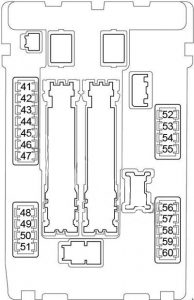

Schéma des fusibles du compartiment moteur n° 1

N°	Ampères [A]	Description
41	15	Relais de pompe à carburant
42	10	Relais de ventilateur de refroidissement
43	10	Interrupteur de mode neige, module de commande de transmission (TCM)
44	10	Injecteurs, module de commande moteur (ECM), BCM (module de commande de carrosserie)
45	10	ABS, unité intégrée de régulateur de vitesse intelligent (ICC), capteur d’angle de braquage, capteur de vitesse de lacet/G latéral, unité de commande d’assistance à la direction, unité de commande du système de transmission intégrale (AWD), unité de commande d’assistance au freinage, module de commande d’angle mort (BSW), radar latéral G/D
46	15	Capteurs de rapport air-carburant, capteurs d’oxygène chauffés
47	10	Interrupteur complexe
48	10	’07-’12 : Relais de verrouillage du système de direction
49	10	Relais de climatisation
50	15	Relais du module de commande moteur (électrovanne de commande de calage de soupape d’admission, condensateur, bobines d’allumage, module de commande moteur, capteur de débit massique d’air, électrovanne de commande de volume de ventilation de l’absorbeur EVAP, frein magnétique de commande de calage de soupape d’échappement, vanne de commande de ventilation de l’absorbeur EVAP, événement du module de commande de soupape variable et de levée (VVEL))

51	15	Relais du moteur de commande de papillon
52	10	Phare avant combiné
53	10	Phare arrière combiné, feu de plaque d’immatriculation, interrupteur VDC, interrupteur d’éclairage avant adaptatif (AFS), interrupteur LDW, interrupteur combiné (kit avec câble), horloge, unité de commande AV, lampe de boîte à gants, dispositif de contrôle, interrupteur d’annulation du sonar, unité de commande de surveillance environnementale, interrupteur de retour d’alimentation (gauche et droit), interrupteur de mode neige, interrupteur de siège chauffant (côté conducteur et passager), interrupteur de télécommande du rétroviseur extérieur, module de toit (lampe de console), interrupteur du système d’avertissement, prise de courant avant, interrupteur IBA, interrupteur multifonction
54	10	Phare longue portée G
55	10	Phare longue portée D
56	15	Phare courte portée G
57	15	Phare courte portée D
58	15	’07-’12 : Relais de phares antibrouillard avant
	10	’13-’15 : Relais de phares antibrouillard avant
	15	’16-’17 : Relais de phares antibrouillard avant
59	10	’16-’17 : Relais de feux de jour
60	30	Relais d’essuie-glace avant

Schéma des fusibles du compartiment moteur n° 2

2007 – 2016

2017

Connexion principale du fusible

Numéro	Ampères [A]	Description
31	15	Relais de klaxon, générateur
32	30	Contrôle de retour de puissance du siège arrière, relais de déverrouillage du siège arrière (LH), relais de déverrouillage du siège arrière (RH)
33	10	Unité de commande du système de transmission intégrale (AWD)
34	15	Audio, unité de commande AV, adaptateur iPod, unité de commande de surveillance environnementale, subwoofer, unité de commande de caméra, adaptateur Tel, tuner radio satellite, subwoofer
35	15	Relais de siège chauffant
36	10	Module de commande de transmission (TCM)
37	10	13-17 : Relais de klaxon 2
38	15	’07-’12 : Relais de klaxon 2
F	50	Relais de ventilateur de refroidissement
g	30	Relais d’allumage (fusibles : « 2 », « 3 », « 4 »), IPDM E/R

h	40	Fusible : « 61 », « 63 »
i	–	–
J	–	–
K	40	BCM (module de commande de carrosserie), interrupteur automatique (unité de commande de positionnement automatique de la transmission, commande de siège conducteur, interrupteur de support lombaire)
L	30	ABS
m	50	ABS
n	50	13–17 : Événement de soupape variable et relais de moteur de levée (VVEL)
O	–	13–17 : –
Relais
R1	Klaxon
R2	Verrouillage de la transmission

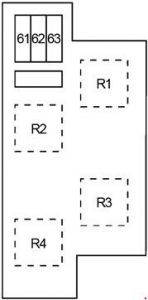

Schéma des fusibles du compartiment moteur n° 3

2013 – 2015

2016 – 2017

Numéro	Ampères [A]	Description
61	10	Actionneur de pédale d’accélérateur
62	–	–
63	10	Unité de commande d’assistance au freinage
Relais
R1	’13-’15 : Ventilateur de refroidissement
	16-17 : Feux de jour
R2	Maintien du frein du régulateur de vitesse intelligent (ICC)
R3	–
R4	Klaxon (n° 2)

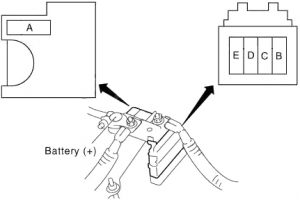

Bloc de fusibles

Numéro	Ampères [A]	Description
A	140	Générateur, fusible : « B », « C »
B	100	Fusible : « F », « G », « K », « L », « M », « N », « 31 », « 32 », « 33 », « 34 », « 35 », « 36 », « 37 », « 38 »
C	80	Relais d’allumage (fusibles : « 41 », « 42 », « 43 », « 44 », « 45 », « 46 », « 47 »), fusible : « 48 », « 49 », « 50 », « 51 »
D	60	Relais de phares (fusibles : « 54 », « 55 »), relais de feux de croisement (fusibles : « 56 », « 57 »), relais de feux arrière (fusibles : « 52 », « 53 »), fusible : « 58 », « 59 », « 60 »
E	80	Relais d’accessoires (fusibles : « 18 », « 19 », « 20 »), relais de dégivrage de lunette arrière (fusibles : « 13 », « 14 », « 15 »), relais de ventilateur (fusibles : « 21 », « 22 »), fusible : « 6 », « 7 », « 9 », « 10 », « 11 »

À propos de l’Infiniti EX35 (2007-2017)

L’Infiniti EX35, produite de 2007 à 2017, est un SUV compact de luxe qui combine un design élégant avec des performances de conduite puissantes. Ce modèle est connu pour son esthétique sophistiquée et son haut niveau de confort. Sous le capot se trouve un moteur V6 de 3,5 litres, qui offre une puissance suffisante pour une conduite dynamique. L’EX35 est équipé de technologies avancées qui améliorent la sécurité et le confort des passagers. L’intérieur du véhicule est conçu avec une attention particulière aux détails et offre de nombreux éléments de luxe, ce qui en fait un choix idéal pour ceux qui recherchent une combinaison de style et de performance.

Schéma de la boîte à fusibles de l’Infiniti EX35

Cette page présente le schéma de la boîte à fusibles de l’Infiniti EX35, essentiel pour l’entretien et les réparations correctes du véhicule. Sur ce modèle, la boîte à fusibles est généralement située sous le capot et à l’intérieur, généralement près de la porte du conducteur. Les schémas sur la page indiquent les numéros des fusibles, leur ampérage et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement du même ampérage pour éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour assurer le bon fonctionnement des équipements électriques du véhicule.
