Infiniti M56 (2011-2018) – Boîte à fusibles et relais
Dans cet article, vous trouverez les schémas de la boîte à fusibles de l’Infiniti M56 (2011–2018), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et l’affectation de chaque fusible (disposition des fusibles).
Schéma des fusibles et relais – Infiniti M56
S’applique aux véhicules fabriqués entre :
2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.

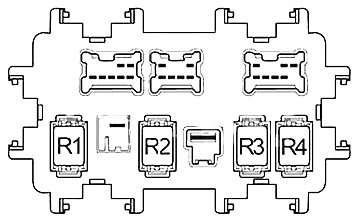

Schéma de la boîte à fusibles de l’habitacle
Le bloc de fusibles est situé en bas, côté conducteur, derrière le panneau de pied.
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 1 | 15 | 2013-2018 : Relais de volant chauffant |
| 10 | Hybride : capteur d’angle de braquage, avertisseur sonore, unité de commande des systèmes avancés d’aide à la conduite (ADAS), radar latéral gauche/droit, caméra de voie, relais d’arrêt de frein du régulateur de vitesse intelligent (ICC), ABS | |
| 2 | 10 | Unité de capteur de diagnostic d’airbag, unité de commande du système de classification des passagers |
| 3 | 10 | Moteur de réglage des phares G/D, relais d’essuie-glace, relais de verrouillage de transmission, unité de commande d’éclairage avant adaptatif (AFS), dispositif de régulation automatique de la vitesse (ASCD), interrupteur de frein, interrupteur de feux de stop, interrupteur de frein du régulateur de vitesse intelligent (ICC), pare-soleil arrière, unité de commande, unité de commande d’avertissement de basse pression des pneus, relais de siège climatisé, siège avant chauffant, interrupteur (côté conducteur/passager), compresseur (2012-2018), unité de commande sonar, unité de commande du moniteur Around View (2015-2018), passerelle CAN, adaptateur Tel, unité de commande télématique (TCU (2015-2018)), amplificateur automatique A/C, module de commande AV, rétroviseur intérieur anti-éblouissement, connecteur d’interface de données, actionneur rotatif de phare G/D, capteur de détection des gaz d’échappement/odeurs externes (2011-2014), unité de commande avant du système de direction active à quatre roues (4WAS) (2011-2013), ioniseur (2011-2014), capteur de détection d’odeurs intérieures (2011-2014) |
| 4 | 10 | Compteur combiné, relais de feu de recul, interrupteur de commande de compteur, unité de commande du son d’approche du véhicule pour piétons (VSP) (hybride) |
| 5 | 15 | 2013-2018 : Ensemble de verrouillage de coffre |
| 15 | 2011-2012 : Relais de volant chauffant | |
| 6 | 10 | Ensemble de verrouillage de coffre (2013-2018), tuner radio satellite (2015-2018), horloge, rétroviseur intérieur anti-éblouissement, capteur de pluie, compteur combiné, triple interrupteur, connecteur d’interface de données, amplificateur automatique de climatisation (2014-2018), adaptateur Tel (2014-2018), interrupteur de démarrage par bouton-poussoir (2014-2018), écran (2014-2018), unité de commande télématique (TCU (2015-2018)), unité de commande des ceintures de sécurité pré-collision conducteur/passager (2011-2014)) |
| 7 | 10 | Interrupteur de feux de stop, module de commande de carrosserie (BCM), relais d’arrêt de frein du régulateur de vitesse intelligent (ICC), relais de désactivation des feux de stop n° 1 (hybride) |
| 8 | 15 | Amplificateur BOSE |
| 9 | 10 | 2012-2018 : Unité de commande de transmission intégrale (AWD), passerelle CAN, interrupteur de démarrage par bouton-poussoir (2012-2013), compteur combiné (2012-2013), unité de commande du son d’approche du véhicule pour piétons (VSP) (hybride) |
| 15 | 2011-2012 : Interrupteur de démarrage par bouton-poussoir, compteur combiné, passerelle CAN, unité de commande de transmission intégrale (AWD) | |
| 10 | 15 | Amplificateur BOSE |
| 11 | 10 | Module de commande de carrosserie (BCM), interrupteur de mémoire de siège, avertisseur sonore intelligent de clé, relais de feux de jour (2015-2018) |
| 12 | 10 | 2015-2018 : Amplificateur d’antenne NATS |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 13 | 10 | Dégivreur de rétroviseur |
| 14 | 20 | Dégivreur de lunette arrière |
| 15 | 20 | Dégivreur de lunette arrière |
| 16 | 15 | 2015-2018 : Unité de commande de siège arrière chauffant, interrupteur de siège arrière chauffant (G/D) |
| 10 | Hybride : pompe de chauffage | |
| 17 | – | – |
| 18 | 20 | 2013-2018 : Prise allume-cigare, prise de courant avant (2015-2018), prise de courant de console (2013-2014) |
| 15 | 2011-2012 : Prise allume-cigare | |
| 19 | 10 | Amplificateur automatique de climatisation, tuner radio satellite, adaptateur téléphonique, interrupteur principal de fenêtre, interrupteur multifonction, unité de commande de bruit actif, amplificateur BOSE, unité de commande AV, microphone avant (contrôle actif du bruit), microphone arrière (contrôle actif du bruit), unité de commande du moniteur Around View (2015-2018), interrupteur télématique (2013-2018), écran (2011-2012) |
| 20 | 20 | Prise de courant de console (2011-2012, 2015-2018), prise de courant arrière (2015-2018) |
| 21 | 15 | Moteur de ventilateur |
| 22 | 15 | Moteur de ventilateur |
| R1 | Allumage | |
| R2 | Dégivreur de lunette arrière | |
| R3 | Accessoires | |
| R4 | Ventilateur avant | |
À propos de l’Infiniti M56 (2011-2018)
L’Infiniti M56, produite de 2011 à 2018, est une berline de luxe caractérisée par un moteur puissant et un design élégant. Ce modèle est équipé d’un moteur V8 de 5,6 litres, offrant des performances exceptionnelles et une conduite souple. L’Infiniti M56 est réputée pour sa technologie avancée et le confort qu’elle offre à ses passagers. L’intérieur du véhicule est fabriqué avec des matériaux de haute qualité et intègre de nombreuses fonctionnalités modernes qui améliorent le confort et la sécurité. De plus, ce modèle propose également des systèmes avancés d’aide à la conduite qui augmentent la sécurité sur les routes.
Schéma de la boîte à fusibles Infiniti M56
Cette page présente le schéma de la boîte à fusibles pour le modèle Infiniti M56, essentiel pour l’entretien et les réparations appropriés du véhicule. Les emplacements typiques de la boîte à fusibles pour ce modèle incluent le compartiment moteur et l’intérieur du véhicule, généralement près du conducteur. Les diagrammes sur cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants protégés, ce qui est crucial pour l’identification et le remplacement des fusibles. Utilisez toujours des fusibles de remplacement de même valeur en ampères pour éviter d’endommager les systèmes électriques. La boîte à fusibles est une partie importante du véhicule qui assure la protection des circuits électriques contre les surcharges et les courts-circuits.
