Infiniti FX35 (2003-2017) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de l’Infiniti FX35 (2003–2017), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et l’affectation de chaque fusible (disposition des fusibles).
Schéma des fusibles et relais – Infiniti FX35
Concerne les véhicules fabriqués entre :
2003, 2004, 2005, 2006, 2007, 2008.

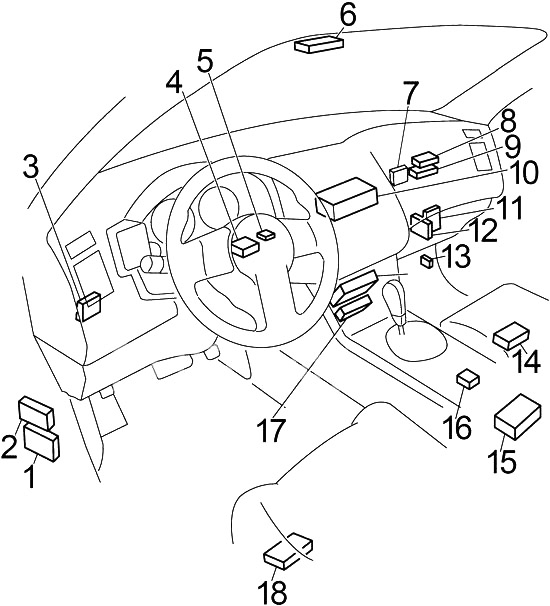

Habitacle
- Module de commande de carrosserie (BCM)
- Boîte à fusibles
- Unité de clé intelligente
- Unité de verrouillage du volant
- Amplificateur d’antenne NATS
- Caméra d’avertissement de sortie de voie (LDW)
- Unité de commande d’avertissement de basse pression des pneus
- Adaptateur TEL
- Affichage
- Compteur kilométrique unifié et amplificateur de climatisation
- Unité de commande de régulateur de vitesse intelligent (ICC)
- Module de commande moteur (ECM)
- Unité de commande AWD
- Unité de commande de positionneur de traction automatique
- Unité de commande NAVI
- Unité de capteur de diagnostic d’airbag
- Unité de commande de caméra de recul
- Unité de commande de siège conducteur
- Amplificateur audio BOSE
- Unité de commande de fermeture du hayon
- Unité de commande de feu arrière combiné
- 2003-2005 : Relais de lampe de secours
Boîte à fusibles de l’habitacle

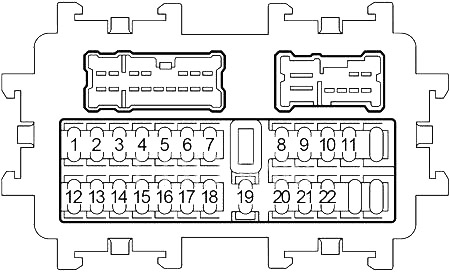

Le panneau de fusibles est situé en bas, côté conducteur, derrière le panneau de pied.
| Numéro | Ampérage [A] | Description |
|---|---|---|
| Numéro | Ampérage [A] | Description |
| 1 | 15 | Module de commande de carrosserie (BCM), module de commande moteur (ECM), injecteurs de carburant |
| 2 | 15 | Au point d’alimentation du coffre |
| 3 | 15 | Prise de courant arrière |
| 4 | 15 | Prise de courant avant №2 |
| 5 | – | – |
| 6 | 10 | Audio, affichage de l’unité de commande, tuner radio satellite, compteur kilométrique unifié et amplificateur de climatisation, interrupteur de climatisation et AV, amplificateur d’antenne, module de commande de carrosserie (BCM), unité de commande de caméra de recul, unité de commande NAVI, lecteur DVD, adaptateur TEL, unité de clé intelligente, antenne de clé extérieure, compteur kilométrique combiné |
| 7 | 15 | Prise de courant avant №1 |
| 8 | 15 | Rétroviseur chauffant |
| 9 | 10 | Compteur kilométrique combiné, unité de commande de positionneur de traction automatique |
| 10 | 15 | Moteur de ventilateur, compteur kilométrique unifié et amplificateur de climatisation |
| 11 | 15 | Moteur de ventilateur, compteur kilométrique unifié et amplificateur de climatisation |
| 12 | 10 | Régulateur de vitesse intelligent (ICC), capteur ICC, interrupteur de frein ICC, relais d’arrêt de frein ICC, module de commande moteur, compteur kilométrique unifié et amplificateur de climatisation, interrupteur de feux stop, verrouillage électromagnétique de la transmission, électrovanne ECV (compresseur de climatisation), affichage de l’unité de commande, unité de commande NAVI, adaptateur TEL, module de clé intelligente, capteur d’angle de braquage, interrupteur de mode neige, interrupteur d’avertissement de sortie de voie (LDW), unité de caméra LDW, gong LDW, rétroviseur anti-éblouissement automatique (boussole), interrupteur de frein ASCD, relais de dégivrage de lunette arrière, unité de commande AWD |
| Numéro | Ampérage [A] | Description |
|---|---|---|
| 13 | 10 | Unité de capteur de diagnostic d’airbag, unité de commande du système de classification des passagers |
| 14 | 10 | Compteur kilométrique combiné |
| 15 | 10 | Interrupteur de siège chauffant |
| 16 | 10 | 2003-2005 : Capteurs d’oxygène, capteurs de rapport air-carburant |
| 17 | 20 | Amplificateur audio BOSE |
| 18 | 15 | Unité de commande de verrouillage du hayon |
| 19 | 10 | Compteur kilométrique combiné, compteur kilométrique unifié et amplificateur de climatisation, interface de données, unité de commande de caméra de recul, témoin de sécurité, horloge |
| 20 | 10 | Interrupteur de feux stop, régulateur de vitesse intelligent (ICC), relais d’arrêt de frein ICC, ABS, compteur kilométrique unifié et amplificateur de climatisation, unité de commande de feux arrière combinés |
| 21 | 10 | Unité de commande AWD |
| 22 | 15 | Module de commande de carrosserie (BCM), interrupteur à clé, interrupteur à clé et interrupteur de commande d’allumage, amplificateur d’antenne NATS, unité de commande de positionneur de traction automatique |
| R1 | Ventilateur | |
| R2 | Accessoires | |
Compartiment moteur
- Boîte à fusibles №2
- Boîte à fusibles de relais №1
- Boîte à fusibles №1 (IPDM)
- Support de fusible
- 2006-2008 : Boîte à fusibles de relais №2
- Moteur d’essuie-glace avant
- Unité de commande ABS

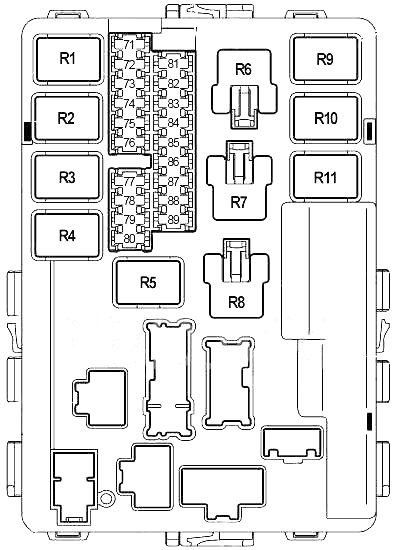

Boîte à fusibles du compartiment moteur 1
Près de la batterie.
| Numéro | Ampère [A] | Description |
|---|---|---|
| Numéro | Ampère [A] | Description |
| 71 | 10 | Relais de feu arrière, feu de stationnement, feu arrière, feu de position, processeur IPDM, contrôle d’angle des phares, unité de commande de feux arrière combinés, feu de plaque d’immatriculation, feu de boîte à gants, interrupteur combiné, microphone (éclairage : dispositif A/T, interrupteur de mode neige, interrupteur VDC OFF, horloge, interrupteur d’urgence, interrupteur de siège chauffant, interrupteur de télécommande de rétroviseur de porte, interrupteur LDW, interrupteur de climatisation et AV, lecteur DVD, prise de courant avant) |
| 72 | 10 | Phare droit (phare de croisement) |
| 73 | 30 | Relais d’essuie-glace avant |
| 74 | 10 | Phare gauche (phare de croisement) |
| 75 | 20 | Relais de dégivrage de lunette arrière |
| 76 | 15 | Phare droit (phare de position) |
| 77 | 20 | Module de commande moteur (ECM), relais ECM, électrovanne de commande de distribution de soupape d’admission, capteur de masse d’air, capteur de position de vilebrequin, capteurs de position d’arbre à cames, électrovanne de commande de volume d’absorption EVAP, bobines d’allumage, condensateur, capteurs de position de commande de distribution de soupape d’admission (VK45DE) |
| 78 | 15 | Processeur IPDM, dégivreur d’essuie-glace avant |
| 79 | 10 | Embrayage de compresseur de climatisation |
| 80 | 20 | Relais de dégivrage de lunette arrière, fusible : « 8 » |
| 81 | 15 | Relais de pompe à carburant, groupe de capteur de niveau de carburant et de pompe à carburant, module de commande moteur (ECM) |
| 82 | 10 | ABS |
| 83 | 10 | Module de commande de transmission (TCM), relais de feu de recul, unité de commande d’affichage, unité de commande NAVI, unité de commande de caméra de recul |
| 84 | 10 | Interrupteur combiné, système d’essuie-glace avant et arrière |
| 85 | 10 | Capteurs de rapport air-carburant, capteurs d’oxygène chauffés |
| Numéro | Ampérage [A] | Description |
|---|---|---|
| 86 | 15 | Phare gauche (clignotants) |
| 87 | 15 | Relais de moteur de commande de volet, module de commande moteur (ECM) |
| 88 | 15 | Relais de feux de brouillard avant |
| 89 | 10 | Interface de données, valve de commande de ventilation de l’absorbeur EVAP, électrovanne de commande VIAS (VK45DE) |
| R1 | Module de commande moteur | |
| R2 | Phare – feux de croisement | |
| R3 | Phare – clignotants | |
| R4 | Démarrage | |
| R5 | Allumage | |
| R6 | Ventilateur de refroidissement (n° 3) | |
| R7 | Ventilateur de refroidissement (n° 1) | |
| R8 | Ventilateur de refroidissement (n° 2) | |
| R9 | Moteur de commande de volet | |
| R10 | Pompe à carburant | |
| R11 | Feu de brouillard avant | |
