Ford Contour (1995-2000) – boîte à fusibles
1995, 1996, 1997, 1998, 1999, 2000.
Schéma de la boîte à fusibles du tableau de bord
Le panneau de fusibles du tableau de bord est situé sous le tableau de bord, sur le côté gauche. Pour l’ouvrir, passez la main sous le tableau de bord et appuyez sur le bouton de déverrouillage situé sur le côté droit du panneau de fusibles.


| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 19 | 7,5 | 1995-1997 : Rétroviseurs chauffants |
| 20 | 10 | Moteurs d’essuie-glace (interrupteur) |
| 21 | 40 | Vitres électriques |
| 22 | 7,5 | 1995-1997 : Module ABS |
| 23 | 15 | Feux de recul |
| 24 | 15 | Feux stop |
| 25 | 20 | Verrouillage |
| 26 | 7,5 | Phare principal |
| 27 | 15 | Allume-cigare |
| 28 | 30 | Sièges électriques |
| 29 | 30 | Dégivrage de la lunette arrière |
| 30 | 7,5 | Système de gestion moteur |
| 31 | 7,5 | Éclairage du tableau de bord |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 32 | 7,5 | Radio |
| 33 | 7,5 | Feux de stationnement – côté conducteur |
| 34 | 7,5 | Éclairage intérieur/réglage électrique des rétroviseurs/horloge |
| 35 | 7,5 | Feux de stationnement – côté passager |
| 36 | 10 | 1995-1998 : Airbag |
| 37 | 30 | Moteur de ventilateur de chauffage |
| 38 | — | – |
| R12 | Éclairage intérieur | |
| R13 | Dégivrage de la lunette arrière | |
| R14 | Moteur de ventilateur de chauffage | |
| R15 | Moteur d’essuie-glace | |
| R16 | Allumage | |
| D2 | Protection contre la tension inverse | |
Pour vérifier ou remplacer un fusible ou un relais, retirez le couvercle de la boîte à fusibles du compartiment moteur en déverrouillant le crochet et en le soulevant.
Schéma 1995-1998

| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 1 | 80 | Alimentation principale du système électrique du véhicule |
| 2 | 60 | Ventilateur de refroidissement du moteur |
| 3 | 60 | Système de freinage ABS, ventilateur de chauffage |
| 4 | 20 | Allumage, module EEC, feux de jour |
| 5 | 15 | Feu de brouillard |
| 6 | — | – |
| 7 | 20 | 1998 : Système ABS |
| 7 | 30 | 1995-1997 : Système ABS |
| 8 | 30 | 1995-1998 : Pompe à air |
| 9 | 20 | Contrôle électronique du moteur (EWG) |
| 10 | 20 | Clé de contact |
| 11 | 3 | Module d’allumage EWG (mémoire) |
| 12 | 15 | Système d’avertissement klaxon et feux de détresse |
| 13 | 20 | 1998 : Capteur HEGO |
| 13 | 15 | 1995-1998 : Capteur HEGO |
| 14 | 15 | Pompe à carburant à commande électrique |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 15 | 10 | Phare de croisement – (côté passager) |
| 16 | 10 | Phare de croisement – (côté conducteur) |
| 17 | 10 | Phare de route – (côté passager) |
| 18 | 10 | Phare de route – (côté conducteur) |
| R1 | Feux de jour | |
| R2 | Relais de ventilateur de radiateur (haute vitesse) | |
| R3 | Climatisation | |
| R4 | Embrayage de climatisation | |
| R5 | Relais de ventilateur de radiateur (basse vitesse) | |
| R6 | Solénoïde de démarreur | |
| R7 | Klaxon | |
| R8 | Pompe à carburant | |
| R9 | Phares de croisement | |
| R10 | Phares de route | |
| R11 | Module PCM | |
| D1 | Protection contre la tension inverse | |

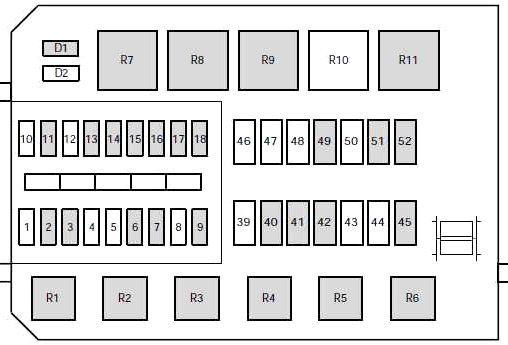

Schéma 1999-2000

| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 1 | — | – |
| 2 | 7,5 | Alternateur |
| 3 | 20 | Feux de brouillard |
| 4 | — | – |
| 5 | — | – |
| 6 | 3 | Module d’allumage EWG (mémoire) |
| 7 | 20 | Système d’avertissement klaxon et feux de détresse |
| 8 | — | – |
| 9 | 15 | Pompe à carburant |
| 10 | — | – |
| 11 | 20 | Allumage, contrôle électronique du moteur |
| 12 | — | – |
| 13 | 20 | Capteur HEGO |
| 14 | 7,5 | Module ABS |
| 15 | 7,5 | Phare de croisement (côté passager) |
| 16 | 7,5 | Phare de croisement (côté conducteur) |
| 17 | 7,5 | Phare de route (côté passager) |
| 18 | 7,5 | Phare de route (côté conducteur) |
| 39 | — | – |
| 40 | 20 | Allumage, interrupteur d’éclairage, boîte à fusibles |
| 41 | 20 | Relais EWG |
| 42 | 40 | Boîte à fusibles (fusible 37 pour le relais de ventilateur) |
| 43 | — | – |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 44 | — | – |
| 45 | 60 | Démarrage |
| 46 | — | – |
| 47 | — | – |
| 48 | — | – |
| 49 | 60 | Refroidissement du moteur |
| 50 | — | – |
| 51 | 60 | ABS |
| 52 | 60 | Boîte à fusibles de connexion (module de temporisation central, relais de dégivrage de la lunette arrière, fusibles 24, 25, 27, 28, 34) |
| R1 | Pompe à carburant | |
| R2 | Module EWG | |
| R3 | Climatisation | |
| R4 | Feux de jour | |
| R5 | Feux de brouillard | |
| R6 | Klaxon | |
| R7 | Solénoïde de démarreur | |
| R8 | Ventilateur de refroidissement du moteur (haute vitesse) | |
| R9 | Ventilateur de refroidissement du moteur | |
| R10 | – | |
| R11 | Feux de jour | |
| D1 | Protection contre la tension inverse | |
| D2 | – | |
Relais en dehors des boîtes à fusibles
| Numéro | Description | Emplacement |
|---|---|---|
| R18 | Interrupteur « One touch » (vitre conducteur) | Porte conducteur |
| R20 | – | — |
| R21 | – | — |
| R22 | Feux de brouillard | Cache de câble sur le tableau de bord |
| R23 | Clignotants | Colonne de direction |
| R24 | Alarme antivol – côté conducteur | Support du module de verrouillage de porte |
| R25 | Alarme antivol – côté droit | Support du module de verrouillage de porte |
| R26 | – | — |
| R32 | Contrôle du chauffage Hego | Près du module PCM |
À propos de la Ford Contour (1995-2000)
La Ford Contour, produite de 1995 à 2000, était une berline compacte caractérisée par un design élégant et une conduite fiable. Ce modèle était réputé pour son espace et son confort, ce qui en faisait un véhicule idéal pour un usage familial. La Ford Contour était disponible avec diverses motorisations, y compris des moteurs à quatre et six cylindres, offrant une puissance suffisante pour la conduite en ville et sur autoroute. Grâce à sa conception et à ses solutions techniques, elle est devenue populaire auprès des conducteurs recherchant un véhicule fiable et économique.
Schéma de la boîte à fusibles de la Ford Contour
Cette page présente le schéma de la boîte à fusibles de la Ford Contour, essentiel pour l’entretien et les réparations du véhicule. La boîte à fusibles de ce modèle est généralement située sous le tableau de bord côté conducteur, et une autre peut se trouver dans le compartiment moteur. Les schémas indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Lors du remplacement des fusibles, il est important d’utiliser toujours des fusibles de même ampérage pour éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour la sécurité et le bon fonctionnement du véhicule, il est donc important de connaître sa disposition et ses fonctions.
