Ford Mondeo Vignale (2015-2016) – boîte à fusibles
Ford Mondeo Vignale (2015-2016) – schéma de la boîte à fusibles
Année de fabrication : 2015, 2016.
Le fusible de l’allume-cigare (prise de courant) dans la Ford Tourneo Connect (2013-2016) est le fusible 16 de la boîte à fusibles du compartiment moteur.

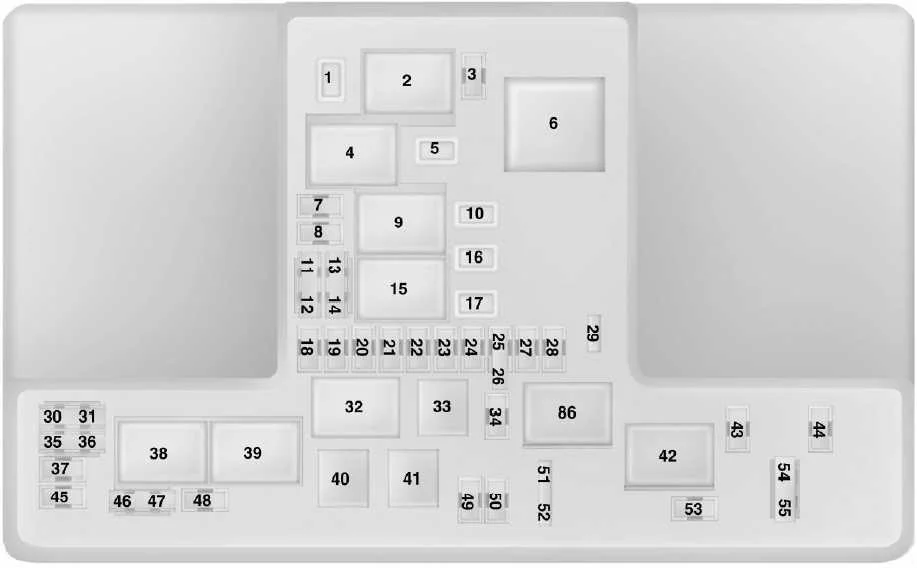

Boîte à fusibles d’alimentation
| N° | Amp [A] | Description |
| 1 | 25 *** | Essuie-glaces |
| 2 | – | Relais du moteur de démarrage |
| 3 | 15 * | Essuie-glaces automatiques ;
Essuie-glace arrière. |
| 4 | – | Relais du moteur de ventilateur |
| 5 | 20 *** | Prise de courant auxiliaire à l’arrière de la console |
| 6 | – | Relais de chauffage auxiliaire |
| 7 | 20 * | Unité de commande du système de transmission |
| 8 | 20 * | Unité de commande du système de transmission |
| 9 | – | Relais de l’unité de commande
du moteur. |
| 10 | 20 *** | Alimentation auxiliaire avant pour le conducteur |
| 11 | 15 ** | Unité de commande du système de transmission |
| 12 | 15 ** | Unité de commande du système de transmission |
| 13 | 10 ** | Unité de commande du système de transmission |
| 14 | 10 ** | Unité de commande du système de transmission |
| 15 | – | Relais de démarrage |
| 16 | 20 *** | Prise de courant auxiliaire de la console |
| 17 | 20 *** | Alimentation auxiliaire |
| 18 | 10 * | Unité de commande du système de transmission |
| 19 | 10 * | Direction assistée |
| 20 | 10 * | Éclairage de démarrage |
| 21 | 15 * | Unité de commande de la transmission ;
Pompe à huile de transmission. |
| 22 | 10 * | Climatisation |
| 23 | 15 * | Moniteur d’angle mort ;
Caméra arrière ; Régulateur de vitesse adaptatif ; Indicateur d’avertissement de collision ; Module de qualité de tension ; Capteur de qualité de l’air. |
| 24 | 10 * | Non utilisé (réserve) |
| 25 | 10 ** | Système de prévention du blocage des roues |
| 26 | 10 ** | Unité de commande du système de transmission |
| 27 | 10 * | Non utilisé (réserve) |
| 28 | 10 * | Pompe d’essuie-glace arrière |
| 29 | – | Non utilisé |
| 30 | – | Non utilisé. |
| 31 | – | Non utilisé. |
| 32 | – | Relais du ventilateur de refroidissement |
| 33 | – | Relais de climatisation |
| 34 | 15 * | Verrouillage électrique de la colonne de direction |
| 35 | – | Non utilisé |
| 36 | – | Non utilisé |
| 37 | – | Non utilisé |
| 38 | – | Relais du ventilateur de refroidissement |
| 39 | – | Relais du ventilateur de refroidissement |
| 40 | – | Non utilisé |
| 41 | – | Relais du klaxon |
| 42 | – | Relais de la pompe à carburant |
| 43 | – | Non utilisé |
| 44 | 5 * | Buse d’essuie-glace chauffante |
| 45 | – | Non utilisé |
| 46 | 10 ** | Alternateur. |
| 47 | 10 ** | Interrupteur de frein |
| 48 | 20 * | Klaxon |
| 49 | 5 * | Moniteur de débit d’air massique |
| 20 ** | Chauffage de carburant – Diesel | |
| 50 | 10 * | Ventilateur de refroidissement du groupe
de transmission. |
| 51 | – | Non utilisé |
| 52 | – | Non utilisé |
| 53 | 10 * | Sièges électriques |
| 54 | 5 ** | Télécommande du chauffage à carburant |
| 55 | 5 ** | Non utilisé (réserve) |
|
* Micro fusible.
** Micro double fusible.
*** Fusible de type M.
|
||

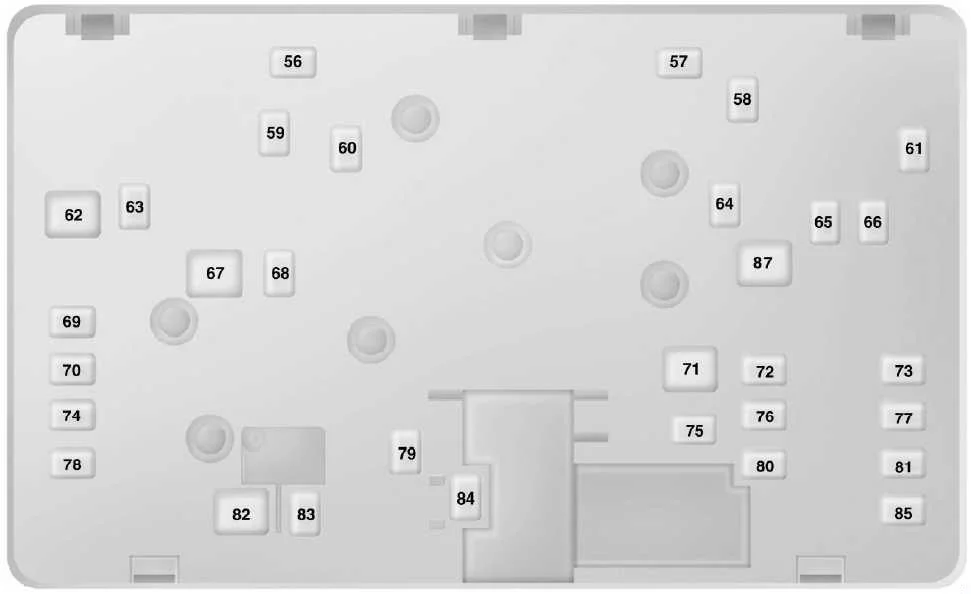

Boîte à fusibles – dessous
| N° | Amp [A] | Description |
| 56 | – | Non utilisé |
| 57 | 20 * | Évaporateur Diesel |
| 58 | 30 * | Pompe à carburant |
| 59 | 30 ** | Ventilateur de refroidissement |
| 40 ** | Ventilateur de refroidissement
(DW10F et 2,0L GTDI AU) |
|
| 60 | 30 * | Ventilateur de refroidissement |
| 40 ** | Ventilateur de refroidissement
(DW10F et 2,0L GTDI AU) |
|
| 61 | 40 * | Élément chauffant du pare-brise
côté gauche |
| 62 | 50 ** | Module de commande de la carrosserie |
| 63 | 25 * | Ventilateur de refroidissement |
| 30 * | Ventilateur de refroidissement
(DW10F et 2,0L GTDI AU) |
|
| 64 | 30 * | Chauffage auxiliaire |
| 65 | 20 * | Siège avant chauffant |
| 66 | 40 * | Élément chauffant du pare-brise
côté droit |
| 67 | 50 ** | Module de commande de la carrosserie |
| 68 | 40 * | Pare-brise arrière chauffant |
| 69 | 30 * | Système de prévention du blocage des roues |
| 70 | 30 * | Siège passager |
| 71 | 60 ** | Chauffage auxiliaire |
| 72 | 30 * | Toit panoramique |
| 73 | 20 * | Siège arrière chauffant |
| 74 | 30 * | Module de siège conducteur |
| 75 | 30 * | Chauffage auxiliaire |
| 76 | 20 * | Pompe à huile de transmission |
| 77 | 30 * | Module de siège climatisé |
| 78 | 40 * | Module d’attelage de remorque |
| 79 | 40 * | Moteur de ventilateur |
| 80 | 30 * | Module électrique du coffre |
| 81 | 40 * | Onduleur 220 V. |
| 82 | 60 ** | Pompe du système anti-blocage |
| 83 | 25 * | Moteur d’essuie-glace |
| 84 | 30 * | Bobinage du moteur de démarrage |
| 85 | 20 * | Chauffage de carburant |
|
* Fusible de type M.
* Fusible de type J.
|
||

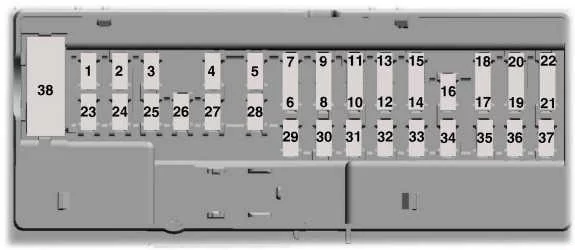

Panneau de fusibles dans l’habitacle
| Numéro | Amp [A] | Description |
| 1 | 10 * | Éclairage d’ambiance ;
Ampoule de boîte à gants ; Ampoule de pare-soleil ; Ampoule de plafonnier ; lumière du coffre. |
| 2 | 7,5 * | Siège à mémoire ;
Support lombaire pour le conducteur ; Rétroviseurs extérieurs à commande électrique. |
| 3 | 20 * | Déverrouillage de la porte conducteur |
| 4 | 5 * | Non utilisé (réserve) |
| 5 | 20 * | Non utilisé (réserve) |
| 6 | 10 ** | Non utilisé (réserve) |
| 7 | 10 ** | Non utilisé (réserve) |
| 8 | 10 ** | Signalisation d’alarme acoustique antivol |
| 9 | 10 ** | Non utilisé (réserve) |
| 10 | 5 ** | Module de portail électrique |
| 11 | 5 ** | Module de sécurité connecté |
| 12 | 7,5 ** | Commande de climatisation |
| 13 | 7,5 ** | Colonne de direction ;
Groupe d’instruments ; Connecteur de bus de données. |
| 14 | 10 ** | Non utilisé (réserve) |
| 15 | 10 ** | Passerelle de bus de données |
| 16 | 15 * | Protection enfant ;
Déverrouillage de la vitre du coffre. |
| 17 | 5 ** | Alarme de batterie |
| 18 | 5 ** | Démarrage ;
Interrupteur de démarrage. |
| 19 | 5 ** | Indicateur de désactivation de l’airbag
pour le passager. |
| 20 | 5 ** | Module de commande des phares |
| 21 | 5 ** | Thermomètre d’habitacle |
| 22 | 5 ** | Non utilisé (réserve) |
| 23 | 10 * | Alimentation des accessoires retardée |
| 24 | 20 * | Verrouillage déverrouillage |
| 25 | 30 * | Vitre de porte conducteur ;
Rétroviseur extérieur conducteur. |
| 26 | 30 * | Vitre de porte passager ;
Rétroviseur de porte passager. |
| 27 | 30 * | Toit panoramique |
| 28 | 20 * | Amplificateur audio |
| 29 | 30 * | Vitre de porte arrière côté conducteur |
| 30 | 30 * | Vitre de porte arrière côté passager |
| 31 | 15 * | Non utilisé (réserve) |
| 32 | 10 * | Module de positionnement global ;
Commande vocale ; Écran d’infodivertissement ; Récepteur de fréquences radio. |
| 33 | 20 * | Radio ;
Contrôle actif du bruit. |
| 34 | 30 * | Bus de démarrage
(fusible n° 19, 20, 21, 22, 35, 36, 37, interrupteur automatique). |
| 35 | 5 * | Module de commande des limites |
| 36 | 15 * | Rétroviseur avec fonction
d’assombrissement automatique ; Module de siège chauffant avant et arrière ; Module CCD ; Module du système de maintien de voie ; Feux de route automatiques ; Sièges climatisés. |
| 37 | 15 * | Module de transmission intégrale ;
Volant chauffant. |
| 38 | 30 | Non utilisé (réserve) |
|
* Fusible micro.
** Fusible micro double.
|
||
À propos de la Ford Mondeo Vignale (2015-2016)
La Ford Mondeo Vignale des années 2015-2016 est une version luxueuse du populaire modèle Mondeo, caractérisée par un haut niveau de confort et des matériaux haut de gamme. Ce modèle offre un design élégant avec des éléments Vignale distinctifs, tels que des détails chromés et des intérieurs en cuir exclusifs. Sous le capot, elle peut être équipée de divers moteurs, y compris des unités essence et diesel puissantes, qui offrent d’excellentes performances et une consommation de carburant efficace. La Mondeo Vignale est conçue pour offrir une conduite souple et des technologies avancées qui améliorent la sécurité et le confort des passagers.
Schéma de la boîte à fusibles Ford Mondeo Vignale
Cette page présente le schéma de la boîte à fusibles de la Ford Mondeo Vignale, qui est inestimable pour résoudre les problèmes du système électrique du véhicule. Dans ce modèle, les boîtes à fusibles sont généralement situées sous le capot et à l’intérieur du véhicule, souvent près du tableau de bord. Les diagrammes de cette page indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Lors du remplacement des fusibles, il est important de toujours utiliser des fusibles de rechange de même valeur en ampères afin d’éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour le fonctionnement sûr et fiable du véhicule, il est donc important de connaître sa disposition et ses fonctions.
