Ford Galaxy et S-MAX (2015-2022) – boîte à fusibles

Ford Galaxy et S-MAX (2015-2019) – schéma poistkovej skrinky

Rok výroby: 2015, 2016, 2017, 2018, 2019.

Emplacement de la boîte à fusibles

Le panneau de fusibles est situé sous le tableau de bord, à gauche du volant (l’accès peut être facilité en retirant la garniture).

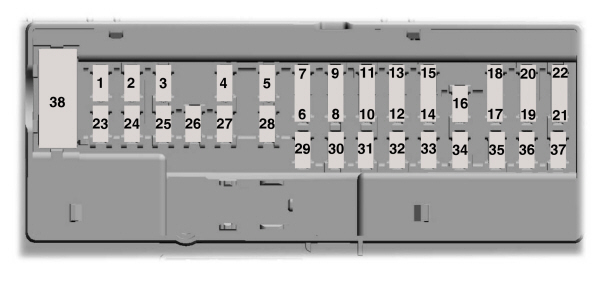

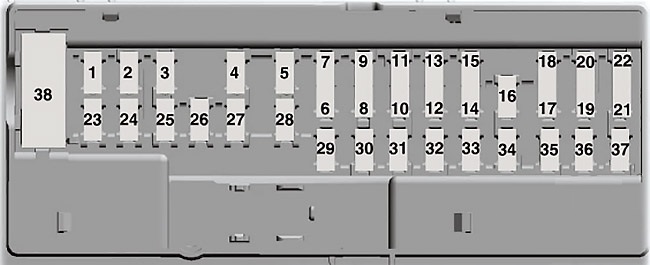

Schéma de la boîte à fusibles

Affectation des fusibles sous le tableau de bord

Nr	Ampère [A]	Description
Nr	Ampère [A]	Description
1	10 A	2015-2017: Éclairage (ambiance, habitacle, courtoisie, plafonnier) ; 2017-2019: Non utilisé.
2	7,5A	Sièges à mémoire ; Support lombaire ; Rétroviseur électrique.
3	20A	Déverrouillage de la porte conducteur.
4	5A	Interrupteur électronique non d’origine et interrupteur de frein de remorque.
5	20A	Allumage ; Interrupteur d’allumage à bouton-poussoir.
6	10 A	Bobine de relais de siège chauffant.
7	10 A	Non utilisé (réserve).
8	10 A	Non utilisé (réserve).
9	10 A	Non utilisé (réserve).
10	5A	Clavier ; Module de hayon électrique.
11	5A	Non utilisé.
12	7,5A	Climatisation ; Sélecteur de vitesse.
13	7,5A	Verrouillage de la colonne de direction ; Groupe ; Logique de liaison de données.
14	10 A	Non utilisé.
15	10 A	Module de passerelle de liaison de données.
16	15A	Protection enfant ; Déverrouillage du hayon.
17	5A	Non utilisé (réserve).
18	5A	Allumage ; Bouton d’arrêt de démarrage.

Nr	Ampère [A]	Description
19	7,5A	Témoin de désactivation de l’airbag passager ; Témoin de transmission.
20	7,5A	Non utilisé (réserve).
21	5A	Capteur d’humidité et de température de l’habitacle ; Système d’information sur les angles morts ; Caméra arrière ; Régulateur de vitesse adaptatif.
22	5A	Capteur de classification des passagers.
23	10 A	Accessoires temporisés (logique d’onduleur de puissance, logique de toit ouvrant).
24	20A	Verrouillage centralisé.
25	30A	Porte conducteur (vitre, rétroviseur).
26	30A	Porte passager avant (vitre, rétroviseur).
27	30A	Toit ouvrant
28	20A	Amplificateur.
29	30A	Porte arrière côté conducteur (vitre).
30	30A	Porte arrière côté passager (vitre).
31	15A	Non utilisé (réserve).
32	10 A	Système de positionnement global (GPS) ; Affichage ; Commande vocale ; Régulateur de vitesse adaptatif ; Radio.
33	20A	Radio.
34	30A	Bus de démarrage (fusibles 19, 20, 21, 22, 35, 36, 37, interrupteur automatique).
35	5A	Module de gestion des limites.
36	15A	Rétroviseur à atténuation automatique ; Siège chauffant ; Quatre roues motrices.
37	15A ou 20A	Alimentation logique du module de stabilisation de tension.
38	30A	Non utilisé (réserve).

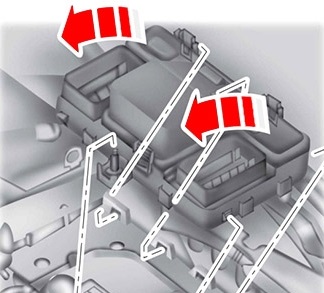

Emplacement de la boîte à fusibles

Fusibles sur la partie inférieure de la boîte à fusibles

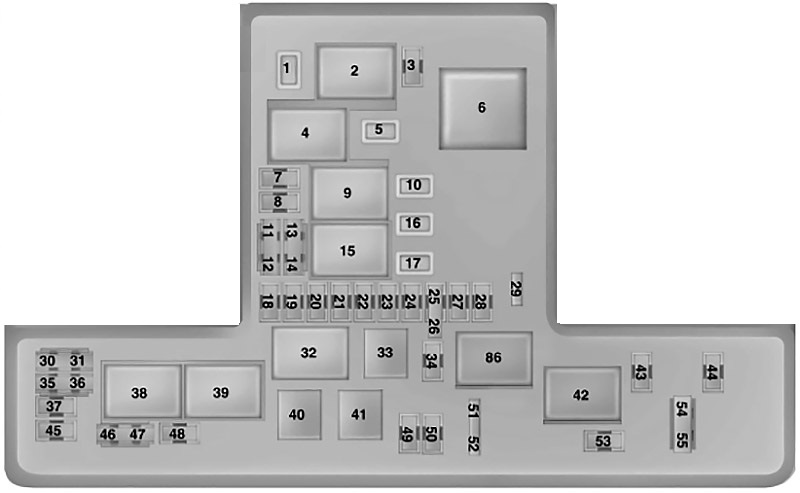

Schéma de la boîte à fusibles

Affectation des fusibles dans le compartiment moteur

Nr	Ampère [A]	Description
Nr	Ampère [A]	Description
1	25A	Moteur d’essuie-glace.
2	–	Relais du moteur de démarreur.
3	15A	Essuie-glace arrière ; Capteur de pluie
4	–	Relais du moteur de ventilateur.
5	20A	Point d’alimentation 3 – Arrière de la console.
6	–	Relais de chauffage auxiliaire n° 2.
7	20A	Module de commande du groupe motopropulseur – puissance du véhicule 1.
8	20A	Module de commande du groupe motopropulseur – puissance du véhicule 2.
9	–	Relais du module de commande du groupe motopropulseur.
10	20A	Point d’alimentation 1 – devant le conducteur.
11	15A	Module de commande du groupe motopropulseur – puissance du véhicule 4.
12	15A	Module de commande du groupe motopropulseur – puissance du véhicule 3.
13	10 A	Non utilisé (réserve).
14	10 A	Non utilisé (réserve).
15	–	Relais de démarrage.
16	20A	Point d’alimentation 2 – console.
17	20A	Point d’alimentation 4 – coffre.
18	10 A	Non utilisé (réserve).
19	10 A	Direction assistée électronique en mode Run-Start.
20	10 A	Éclairage de démarrage / allumage.
21	15A	Contrôle de la transmission au démarrage. Allumage et arrêt de la pompe à huile de transmission.
22	10 A	Électrovanne du compresseur de climatisation.
23	15A	Démarrage-arrêt ; Système d’information sur les angles morts ; Caméra arrière ; Régulateur de vitesse adaptatif ; Affichage tête haute ; Module de stabilisation de tension.
24	10 A	Démarrage 7.
25	10 A	Système de prévention du blocage des roues au démarrage.
26	10 A	Module de commande du groupe motopropulseur de type Run-Start.
27	–	Non utilisé.

Nr	Ampère [A]	Description
28	10 A	Pompe d’essuie-glace arrière.
29	–	Non utilisé.
30	–	Non utilisé.
31	–	Non utilisé.
32	–	Relais électronique du ventilateur 1.
33	–	Relais du compresseur de climatisation.
34	15A	Verrouillage électrique de la colonne de direction.
35	–	Non utilisé.
36	–	Non utilisé.
37	–	Non utilisé.
38	–	Relais électronique du ventilateur 2
39	–	Relais du ventilateur électrique 2 et 3.
40	–	Relais des essuie-phares.
41	–	Relais du klaxon.
42	–	Relais de la pompe à carburant.
43	10 A	Non utilisé (réserve).
44	5A	Buse d’essuie-glace chauffante.
45	–	Non utilisé.
46	10 A	Capteur d’alternateur.
47	10 A	Interrupteur et désactivateur de frein.
48	20A	Klaxon
49	25A	Chauffage diesel.
50	10 A	Ventilateur de transmission.
51	–	Non utilisé.
52	–	Non utilisé.
53	10 A	Sièges électriques.
54	5A	Chauffage de carburant.
55	5A	Chauffage de carburant.

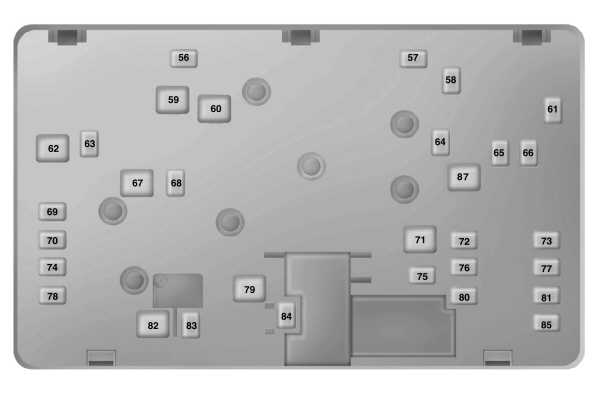

Schéma de la boîte à fusibles (partie inférieure)

Affectation des fusibles dans le compartiment moteur (partie inférieure)

Nr	Ampère [A]	Description
Nr	Ampère [A]	Description
56	20A	Lave-phares.
57	20A	Évaporateur diesel.
58	30A	Alimentation de la pompe à carburant.
59	40A	Ventilateur électronique 600W 3.
60	40A	Ventilateur électronique 600W 1 ; Système de réduction catalytique sélective.
61	40A	Dégivrage du pare-brise côté gauche.
62	50A	Module de commande de carrosserie 1.
63	25A	Ventilateur électronique 600W 2.
64	30A	Chauffage auxiliaire n° 3.
65	20A	Siège avant chauffant.
66	40A	Dégivrage du pare-brise côté droit.
67	50A	Module de commande de carrosserie 2.
68	40A	Lunette arrière chauffante.
69	30A	Vannes du système anti-blocage.
70	30A	Siège passager.

Nr	Ampère [A]	Description
71	60A	Chauffage auxiliaire n° 2.
72	30A	Sièges arrière à commande électrique.
73	20A	Sièges arrière chauffants.
74	30A	Module de siège conducteur.
75	30A	Chauffage auxiliaire n° 1.
76	20A	Pompe à huile de transmission.
77	30A	Module de siège climatisé.
78	40A	Module de remorquage.
79	40A	Moteur de ventilateur.
80	40A	Module de hayon électrique.
81	40A	Onduleur 220 V.
82	60A	Pompe du système anti-blocage.
83	25A	Moteur d’essuie-glace n° 1.
84	30A	Électroaimant du moteur de démarreur.
85	20A	Chauffage de carburant.
86	–	Non utilisé.
87	50A	Moteur de ventilateur auxiliaire.

Ford Galaxy et S-MAX – schéma de la boîte à fusibles

Année de fabrication : 2020, 2021.

Les fusibles de l’allume-cigare (prises de courant) des Ford Galaxy et S-MAX sont les fusibles 10 et 16 (avant), 5 (arrière), 17 (coffre) dans la boîte à fusibles du compartiment moteur.

Véhicules fabriqués à partir du 04.09.2019

Boîte à fusibles d’alimentation

Numéro	Ampère [A]	Description
Numéro	Ampère [A]	Description
1	25 A3	Moteur d’essuie-glace.
2	—	Relais du moteur de démarreur.
3	15 A1	Essuie-glace arrière ; Capteur de pluie.
4	—	Relais du moteur de ventilateur.
5	20 A3	Alimentation 3 – arrière de la console.
6	—	Relais de chauffage auxiliaire #2.
7	20 A1	Module de commande du groupe motopropulseur – alimentation du véhicule 1.
8	20 A1	Module de commande du groupe motopropulseur – alimentation du véhicule 2.
9	—	Relais du module de commande du groupe motopropulseur.
10	20 A3	Alimentation 1 – côté conducteur avant.
11	15 A2	Module de commande du groupe motopropulseur – alimentation du véhicule 4.
12	15 A2	Module de commande du groupe motopropulseur – alimentation du véhicule 3.
13	10 A2	Non utilisé (réserve).
14	10 A2	Non utilisé (réserve).
15	—	Relais d’allumage/démarrage.
16	20 A3	Alimentation 2 – console.
17	20 A3	Alimentation 4 – coffre.
18	10 A1	Non utilisé (réserve).
19	10 A1	Allumage/démarrage – système d’assistance électronique à la direction.
20	10 A1	Allumage/démarrage – éclairage.
21	15 A1	Allumage/démarrage – contrôle de la transmission ; Activation/désactivation de la pompe à huile de transmission.
22	10 A1	Électroaimant d’embrayage du système de climatisation.
23	15 A1	Allumage/démarrage ; Système de surveillance des angles morts ; Caméra arrière ; Système de régulateur de vitesse adaptatif ; Affichage tête haute ; Module de stabilisation de tension.
24	10 A1	Allumage/démarrage 7.
25	10 A2	Allumage/démarrage – système de prévention du blocage des roues pendant le freinage.
26	10 A2	Allumage/démarrage – module de commande du groupe motopropulseur.
27	—	Non utilisé.

Numéro	Ampère [A]	Description
28	10 A1	Pompe d’essuie-glace arrière.
29	—	Non utilisé.
30	—	Non utilisé.
31	—	Non utilisé.
32	—	Relais du ventilateur électronique 1.
33	—	Relais d’embrayage du système de climatisation.
34	15 A1	Verrouillage électrique de la colonne de direction.
35	—	Non utilisé.
36	—	Non utilisé.
37	—	Non utilisé.
38	—	Relais du ventilateur électronique 2.
39	—	Relais du ventilateur électronique 2 et 3.
40	—	Relais des essuie-phares.
41	—	Relais du klaxon.
42	—	Relais de la pompe à carburant.
43	10 A1	Non utilisé (réserve).
44	5 A1	Chauffage de la buse d’essuie-glace.
45	—	Non utilisé.
46	10 A2	Capteur d’alternateur.
47	10 A2	Interrupteur marche/arrêt des freins.
48	20 A1	Klaxon.
49	25 A1	Chauffage diesel.
50	10 A1	Ventilateur de la boîte à fusibles.
51	—	Non utilisé.
52	—	Non utilisé.
53	10 A1	Sièges à réglage électrique.
54	5 A2	Chauffage de carburant.
55	5 A2	Chauffage de carburant.

¹Fusible de type M.

²Double fusible.

³Fusible de type M.

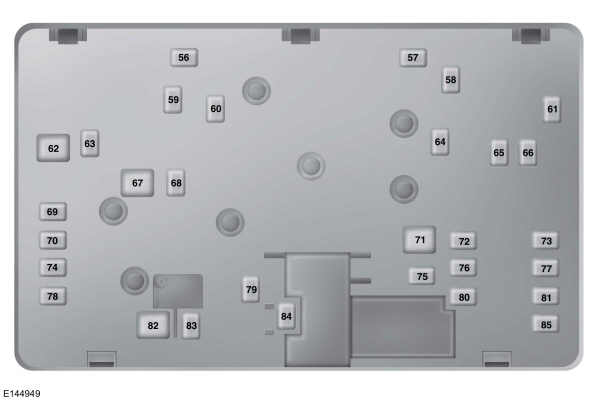

Boîte à fusibles — fond

Des fusibles se trouvent dans la partie inférieure de la boîte à fusibles. Pour accéder à la partie inférieure de la boîte à fusibles :

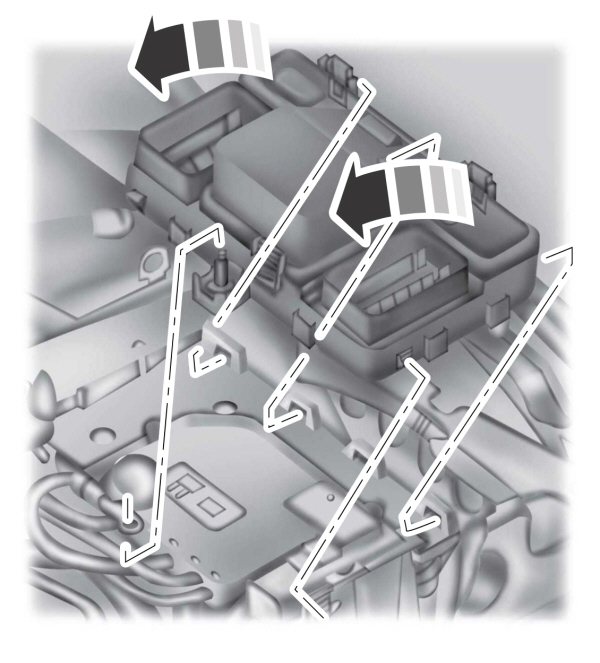

1. Desserrez les deux crochets des deux côtés de la boîte à fusibles.
2. Soulevez le côté intérieur de la boîte à fusibles de son support.
3. Déplacez la boîte à fusibles vers le centre du compartiment moteur.
4. Faites pivoter le côté extérieur de la boîte à fusibles pour accéder à la partie inférieure.

Numéro	Ampère [A]	Description
Numéro	Ampère [A]	Description
56	20 A1	Lave-phares.
57	20 A1	Évaporateur moteur diesel.
58	30 A1	Alimentation de la pompe à carburant.
59	40 A2	Ventilateur électronique 3, 600 W.
60	40 A2	Ventilateur électronique 1, 600 W ; Système de réduction catalytique sélective.
61	40 A1	Dégivrage du pare-brise (côté gauche).
62	50 A2	Module de commande des systèmes de carrosserie 1.
63	25 A1	Ventilateur électronique 2, 600 W.
64	30 A1	Chauffage auxiliaire 3.
65	20 A1	Siège avant chauffant.
66	40 A1	Dégivrage du pare-brise (côté droit).
67	50 A2	Module de commande des systèmes de carrosserie 2.
68	40 A1	Chauffage de la lunette arrière.
69	30 A1	Vannes du système de prévention du blocage des roues pendant le freinage.
70	30 A1	Siège passager.

Numéro	Ampère [A]	Description
71	60 A2	Chauffage auxiliaire #2.
72	30 A1	Sièges arrière à réglage électrique.
73	20 A1	Sièges arrière chauffants.
74	30 A1	Module de siège conducteur.
75	30 A1	Chauffage auxiliaire 1.
76	20 A1	Pompe à huile de transmission.
77	30 A1	Module de siège avec système de chauffage et de climatisation.
78	40 A1	Module de remorquage.
79	40 A1	Moteur de ventilateur.
80	40 A1	Module de hayon électrique.
81	40 A1	Onduleur 220 V.
82	60 A2	Pompe du système de prévention du blocage des roues pendant le freinage.
83	25 A1	Moteur d’essuie-glace 1.
84	30 A1	Électroaimant du moteur de démarreur.
85	20 A1	Chauffage de carburant.
86	—	Non utilisé.
87	50 A2	Moteur de ventilateur auxiliaire.

¹ Fusible de type M.

² Fusible de type J.

VÉHICULE HYBRIDE (HEV)

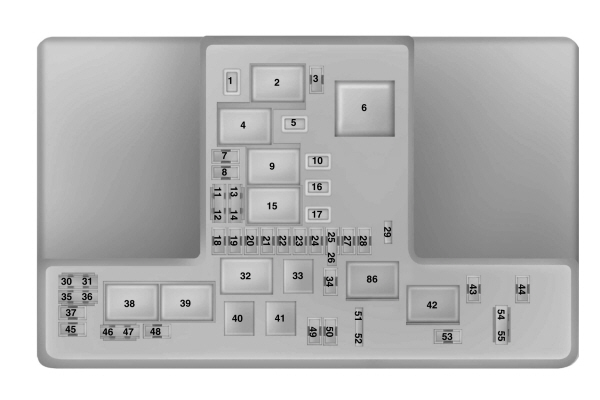

Schéma de distribution d’énergie

Boîte à fusibles d’alimentation

Numéro	Ampère [A]	Description
Numéro	Ampère [A]	Description
1	25 A	Moteur d’essuie-glace droit.
2	—	Non utilisé.
3	15 A	Essuie-glaces automatiques (capteur de pluie) ; Essuie-glace arrière.
4	—	Relais du moteur de ventilateur.
5	20 A	Arrière de la prise d’alimentation auxiliaire de la console.
6	—	Relais de la pompe à eau électronique (EWP).
7	15 A	Alimentation du véhicule 1.
8	20 A	Alimentation du véhicule 4.
9	—	Relais du module de commande du groupe motopropulseur.
10	20 A	Prise d’alimentation auxiliaire côté conducteur avant 1.
11	15 A	Alimentation du véhicule 2.
12	15 A	Alimentation du véhicule 3.
13	10 A	Alimentation du véhicule 5.
14	10 A	Alimentation du véhicule 6.
15	—	Relais d’allumage/démarrage.
16	20 A	Non utilisé (réserve).
17	20 A	Prise d’alimentation 4.
18	10 A	Module de commande du groupe motopropulseur.
19	10 A	Système d’assistance à la direction.
20	10 A	Phares ; Interrupteur de phares.
21	15 A	Module de commande de transmission ; Interface de transmission.
22	—	Non utilisé.
23	15 A	Surveillance des angles morts ; Caméra arrière ; Système de régulateur de vitesse adaptatif ; Témoin d’avertissement de collision ; Module de qualité de tension ; Capteur de qualité de l’air ; Affichage tête haute.
24	—	Non utilisé.
25	10 A	Allumage/démarrage – système de prévention du blocage des roues pendant le freinage.
26	10 A	Allumage/démarrage – module de commande du groupe motopropulseur ; Module de commande du système de propulsion hybride ; Boîte à fusibles de distribution d’énergie du système hybride.
27	—	Non utilisé.

Numéro	Ampère [A]	Description
28	10 A	Pulvérisateur latéral.
29	—	Non utilisé.
30	—	Non utilisé.
31	—	Non utilisé.
32	—	Non utilisé.
33	—	Non utilisé.
34	15 A	Verrouillage électrique de la colonne de direction.
35	15 A	Non utilisé (réserve).
36	15 A	Non utilisé (réserve).
37	5 A	Non utilisé (réserve).
38	—	Non utilisé.
39	—	Non utilisé.
40	—	Relais des essuie-phares.
41	—	Relais du klaxon.
42	—	Relais de la pompe à carburant.
43	—	Non utilisé.
44	5 A	Chauffage de la buse d’essuie-glace.
45	—	Non utilisé.
46	10 A	Non utilisé (réserve).
47	10 A	Interrupteur marche/arrêt des freins.
48	20 A	Klaxon.
49	15 A	Alimentation du véhicule F.
50	—	Non utilisé.
51	—	Non utilisé.
52	—	Non utilisé.
53	10 A	Sièges à réglage électrique.
54	5 A	Module de commande du système de propulsion hybride.
55	5 A	Module de gestion de la batterie ; Convertisseur DC/DC.

Boîte à fusibles — partie inférieure

Des fusibles se trouvent dans la partie inférieure de la boîte à fusibles. Pour accéder à la partie inférieure de la boîte à fusibles :

1. Desserrez les deux crochets des deux côtés de la boîte à fusibles.
2. Soulevez le côté intérieur de la boîte à fusibles de son support.
3. Déplacez la boîte à fusibles vers le centre du compartiment moteur.
4. Faites pivoter le côté extérieur de la boîte à fusibles pour accéder à la partie inférieure.

Numéro	Ampère [A]	Description
Numéro	Ampère [A]	Description
56	20 A	Dispositif de pulvérisation des phares.
58	20 A	Pompe à carburant.
61	40 A	Élément chauffant du pare-brise avant côté gauche.
62	50 A	Module de commande des systèmes de carrosserie.
63	—	Non utilisé.
65	20 A	Siège avant chauffant.
66	40 A	Élément chauffant du pare-brise avant côté droit.
67	50 A	Module de commande des systèmes de carrosserie.
68	40 A	Chauffage de la lunette arrière.
69	40 A	Vannes ABS.
70	30 A	Siège passager.
71	60 A	Pompe à eau électrique.

Numéro	Ampère [A]	Description
72	30 A	Sièges arrière à réglage électrique.
73	20 A	Siège arrière chauffant.
74	30 A	Module de siège conducteur.
75	—	Non utilisé.
76	40 A	Boîte à fusibles de distribution d’énergie du système hybride
77	30 A	Module de siège avec système de chauffage et de climatisation.
78	40 A	Module de remorquage.
79	40 A	Moteur de ventilateur.
80	30 A	Moteur de hayon électrique.
81	40 A	Onduleur.
82	60 A	Pompe ABS.
83	25 A	Moteur d’essuie-glace avant droit.
84	—	Non utilisé.
85	20 A	Non utilisé (réserve).

Ford Galaxy et S-Max – schéma de la boîte à fusibles

Année de fabrication : 2022.

Boîte à fusibles d’alimentation

Numéro	Ampère [A]	Description
Numéro	Ampère [A]	Description
1	25 A3	Compartiment moteur de l’essuie-glace.
2	—	Relais du moteur de démarreur.
3	15 A1	Essuie-glace arrière ; Capteur de pluie.
4	—	Relais du moteur de ventilateur.
5	20 A3	Au connecteur d’alimentation 3 – arrière de la console.
6	—	Relais de chauffage auxiliaire #2.
7	20 A1	Module de commande du groupe motopropulseur – alimentation du véhicule 1.
8	20 A1	Module de commande du groupe motopropulseur – alimentation du véhicule 2.
9	—	Relais du module de commande du groupe motopropulseur.
10	20 A3	Au connecteur d’alimentation 1 – avant côté conducteur.
11	15 A2	Module de commande du groupe motopropulseur – alimentation du véhicule 4.
12	15 A2	Module de commande du groupe motopropulseur – alimentation du véhicule 3.
13	10 A2	Non utilisé (réserve).
14	10 A2	Non utilisé (réserve).
15	—	Relais d’allumage/démarrage.
16	20 A3	Au connecteur d’alimentation 2 – console.
17	20 A3	Au connecteur d’alimentation 4 – coffre.
18	10 A1	Non utilisé (réserve).
19	10 A1	Allumage/démarrage – système d’assistance électronique à la direction.
20	10 A1	Allumage/démarrage – éclairage.
21	15 A1	Allumage/démarrage – contrôle de la transmission ; Activation/désactivation de la pompe à huile de transmission.
22	10 A1	Électroaimant d’embrayage du système de climatisation.
23	15 A1	Allumage/démarrage ; Système de surveillance des angles morts ; Caméra arrière ; Système de régulateur de vitesse adaptatif ; Affichage tête haute ; Module de stabilisation de tension.
24	10 A1	Allumage/démarrage 7.
25	10 A2	Allumage/démarrage – système anti-blocage pendant le freinage.
26	10 A2	Allumage/démarrage – module de commande du groupe motopropulseur.
27	—	Non utilisé.

Numéro	Ampère [A]	Description
28	10 A1	Pompe d’essuie-glace arrière.
29	—	Non utilisé.
30	—	Non utilisé.
31	—	Non utilisé.
32	—	Relais du ventilateur électronique 1.
33	—	Relais d’embrayage du système de climatisation.
34	15 A1	Verrouillage électrique de la colonne de direction.
35	—	Non utilisé.
36	—	Non utilisé.
37	—	Non utilisé.
38	—	Relais du ventilateur électronique 2.
39	—	Relais du ventilateur électronique 2 et 3.
40	—	Relais des gicleurs de phares.
41	—	Relais du klaxon.
42	—	Relais de la pompe à carburant.
43	10 A1	Non utilisé (réserve).
44	5 A1	Chauffage de la buse de pulvérisation.
45	—	Non utilisé.
46	10 A2	Capteur d’alternateur.
47	10 A2	Interrupteur d’allumage/frein.
48	20 A1	Klaxon.
49	25 A1	Chauffage de carburant.
50	10 A1	Ventilateur de la boîte à fusibles.
51	—	Non utilisé.
52	—	Non utilisé.
53	10 A1	Sièges à réglage électrique.
54	5 A2	Chauffage de carburant.
55	5 A2	Chauffage de carburant.

¹Microfusible.

²Microfusible double.

³Fusible de type M.

Boîte à fusibles — partie inférieure

Des fusibles se trouvent dans la partie inférieure de la boîte à fusibles. Pour accéder à la partie inférieure de la boîte à fusibles :

1. Desserrez les deux crochets des deux côtés de la boîte à fusibles.
2. Soulevez le côté intérieur de la boîte à fusibles de son support.
3. Déplacez la boîte à fusibles vers le centre du compartiment moteur.
4. Faites pivoter le côté extérieur de la boîte à fusibles pour accéder à la partie inférieure.

Numéro	Ampère [A]	Description
Numéro	Ampère [A]	Description
56	20 A1	Dispositif de pulvérisation des phares.
57	20 A1	Échangeur de chaleur du moteur diesel.
58	30 A1	Alimentation de la pompe à carburant.
59	40 A2	Ventilateur électronique 3, 600 W.
60	40 A2	Ventilateur électronique 1, 600 W ; Système de réduction catalytique sélective.
61	40 A1	Dégivrage du pare-brise (côté gauche).
62	50 A2	Module de commande des systèmes de carrosserie 1.
63	25 A1	Ventilateur électronique 2, 600 W.
64	30 A1	Chauffage auxiliaire 3.
65	20 A1	Siège avant chauffant.
66	40 A1	Dégivrage du pare-brise (côté droit).
67	50 A2	Module de commande des systèmes de carrosserie 2.
68	40 A1	Chauffage de la lunette arrière.
69	30 A1	Vannes du système anti-blocage pendant le freinage.
70	30 A1	Siège passager.

Numéro	Ampère [A]	Description
71	60 A2	Chauffage auxiliaire #2.
72	30 A1	Sièges arrière à réglage électrique.
73	20 A1	Sièges arrière chauffants.
74	30 A1	Module de siège conducteur.
75	30 A1	Chauffage auxiliaire 1.
76	20 A1	Pompe à huile de transmission.
77	30 A1	Module de siège avec système de chauffage et de climatisation.
78	40 A1	Module de remorquage.
79	40 A1	Moteur de ventilateur.
80	40 A1	Module de hayon électrique.
81	40 A1	Onduleur 220 V.
82	60 A2	Pompe du système anti-blocage pendant le freinage.
83	25 A1	Moteur d’essuie-glace 1.
84	30 A1	Électroaimant du moteur de démarreur.
85	20 A1	Chauffage de carburant.
86	—	Non utilisé.
87	50 A2	Moteur de ventilateur auxiliaire.

¹ Fusible de type M.

² Fusible de type J.

Boîte à fusibles dans l’habitacle

La boîte à fusibles est située sous le tableau de bord, à gauche de la colonne de direction.

Conseil : Pour faciliter l’accès à la boîte à fusibles, il est possible de retirer le panneau de garniture.

Numéro	Ampère [A]	Description
Numéro	Ampère [A]	Description
1	10 A1	Non utilisé.
2	7,5 A1	Sièges à mémoire, support lombaire, rétroviseur électrique.
3	20 A1	Déverrouillage de la porte conducteur.
4	5 A1	Interrupteur électronique de frein de remorque non d’origine.
5	20 A1	Interrupteur d’allumage. Bouton d’interrupteur d’allumage.
6	10 A2	Bobine de relais de chauffage de siège.
7	10 A2	Non utilisé (réserve).
8	10 A2	Non utilisé (réserve).
9	10 A2	Non utilisé (réserve).
10	5 A2	Clavier ; Module de hayon électrique.
11	5 A2	Non utilisé.
12	7,5 A2	Système de chauffage, ventilation et climatisation ; Interrupteur de transmission.
13	7,5 A2	Verrouillage de la colonne de direction ; Ensemble de clignotants ; Logique Datalink.
14	10 A2	Module de commande électronique de la batterie (HEV) ; Convertisseur DC/DC.
15	10 A2	Porte du connecteur de diagnostic.
16	15 A1	Verrouillage des portes pour enfants ; Déverrouillage du coffre.
17	5 A2	Non utilisé (réserve).
18	5 A2	Allumage. Bouton Start/Stop.

Numéro	Ampère [A]	Description
19	7,5 A2	Témoin de désactivation de l’airbag passager ; Clignotant de transmission.
20	7,5 A2	Non utilisé (réserve).
21	5 A2	Capteur d’humidité et de température dans le véhicule ; Système de surveillance des angles morts ; Caméra arrière ; Système de régulateur de vitesse adaptatif.
22	5 A2	Capteur de présence de passager sur le siège.
23	10 A1	temporisation de l’alimentation des accessoires (logique de convertisseur, logique de toit ouvrant).
24	20 A1	Verrouillage centralisé.
25	30 A1	Porte conducteur (vitre, rétroviseur).
26	30 A1	Porte passager avant (vitre, rétroviseur).
27	30 A1	Toit ouvrant.
28	20 A1	Amplificateur.
29	30 A1	Porte arrière côté conducteur (vitre).
30	30 A1	Porte arrière côté passager (vitre).
31	15 A1	Non utilisé (réserve).
32	10 A1	Système de localisation par satellite ; Affichage ; Commande vocale ; Système de régulateur de vitesse adaptatif ; Radio.
33	20 A1	Radio.
34	30 A1	Bus de démarrage/start (fusibles n° 19, 20, 21, 22, 35, 36, 37, interrupteur d’installation).
35	5 A1	Module de commande du système de sécurité supplémentaire.
36	15 A1	Rétroviseur à fonction d’atténuation automatique ; Siège chauffant ; Interrupteur de pause contrôlé par ordinateur ; Système d’assistance au maintien de voie ; Contrôle automatique des feux de route.
37	15 A1	Volant chauffant.
38	30 A	Non utilisé (réserve).

À propos des Ford Galaxy et S-MAX (2015-2022)

Les Ford Galaxy et S-MAX sont des modèles de voitures populaires fabriqués entre 2015 et 2022. Ces véhicules sont réputés pour leur espace et leur confort, ce qui les rend idéaux pour les voyages en famille et les longs trajets. Les deux modèles offrent diverses options de motorisation, y compris des moteurs essence et diesel, qui offrent un équilibre entre performance et efficacité. Les Ford Galaxy et S-MAX sont équipés de technologies modernes et de dispositifs de sécurité qui améliorent le confort et la protection des passagers.

Schéma de la boîte à fusibles Ford Galaxy et S-MAX

Cette page présente le schéma de la boîte à fusibles pour les modèles Ford Galaxy et S-MAX. La boîte à fusibles de ces véhicules est généralement située dans le compartiment moteur et à l’intérieur, généralement près du tableau de bord. Les schémas de cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Lors du remplacement des fusibles, il est toujours important d’utiliser des fusibles de rechange de même valeur en ampères afin d’éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour le fonctionnement sûr du véhicule, il est donc important de connaître sa disposition et ses fonctions.
