Ford Scorpio 2 (1994-1998) – boîte à fusibles
Schéma des fusibles et relais – Ford Scorpio
Concerne les nouveaux véhicules des années :
1994, 1995, 1996, 1997, 1998.

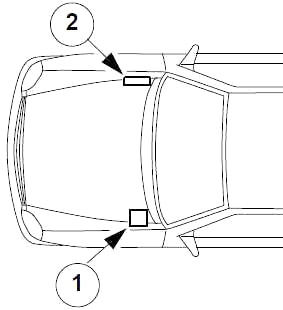

Emplacement
- La boîte à fusibles est située dans le compartiment moteur, côté conducteur.
- La boîte à fusibles de la batterie est située côté passager.
Les boîtes à fusibles contiennent les fusibles principaux et les relais. Les circuits protégés sont identifiés par des numéros sur la boîte à fusibles et par des symboles à l’intérieur du couvercle.

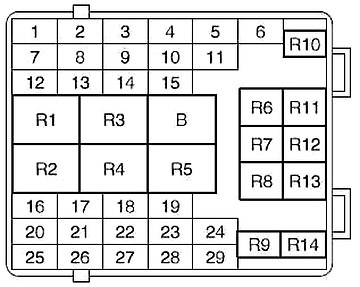

Boîte à fusibles
Pour vérifier ou remplacer un fusible ou un relais, déverrouillez les loquets (1) du couvercle et retirez-le.
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 1 | 15 | Phares antibrouillard avant, rétroviseurs chauffants |
| 2 | 5 | Feu de position LHD, éclairage de plaque d’immatriculation |
| 3 | 10 | Interrupteur d’éclairage extérieur |
| 4 | 10 | Feux de route côté droit, réglage des phares |
| 5 | 10 | Feux de route côté gauche |
| 6 | 30 | Sièges à réglage électrique |
| 7 | 25 | Moteurs d’essuie-glace, pompes de lave-glace |
| 8 | 5 | Radio |
| 9 | 15 | Klaxon |
| 10 | 10 | Feux de route côté gauche |
| 11 | 10 | Feux de route côté droit |
| 12 | 5 | Feu de position RHD |
| 13 | 20 | Verrouillage de l’allumage |
| 14 | 15 | Feux arrière, clignotants, feux stop |
| 15 | 7,5 | Feux antibrouillard arrière |
| 16 | 7,5 | Électronique |
| 17 | 7,5 | Électronique |
| 18 | 10 | Obscurci/éclairé RHD |
| 19 | 20 | Lave-phares |
| 20 | 20 | Lunette arrière chauffante |
| 21 | 10 | Rétroviseurs extérieurs chauffants |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 22 | 20 | Modules de verrouillage de porte |
| 23 | 5 | Éclairage du tableau de bord |
| 24 | 15 | Éclairage intérieur, systèmes audio |
| 25 | 30 | Alimentation des vitres |
| 26 | 30 | Vitres électriques avant |
| 27 | 10 | Airbag, ABS |
| 28 | 30 | Toit ouvrant électrique, vitres électriques arrière |
| 29 | 25 | Moteur de ventilateur de chauffage |
| R1 | Essuie-glace arrière | |
| R2 | Essuie-glace intermittent (pare-brise) | |
| R3 | Phare antibrouillard | |
| R4 | Lunette arrière chauffante | |
| R5 | Lunette arrière chauffante | |
| R6 | Fichier principal | |
| R7 | Obscurcissement/éclairage (GB) | |
| R8 | Non utilisé | |
| R9 | Feux antibrouillard | |
| R10 | Klaxon | |
| R11 | Verrouillage de démarrage (transmission automatique) | |
| R12 | Verrouillage de la porte arrière | |
| R13 | Différentiel | |
| R14 | Feux de jour (S, N, DK, SF) | |

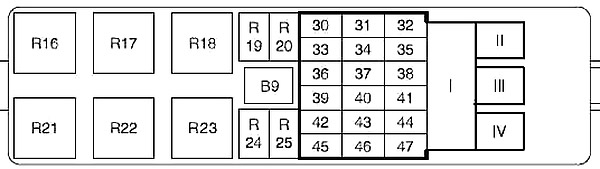

Boîte à fusibles
Pour vérifier ou remplacer un fusible ou un relais, déverrouillez les loquets (1) du couvercle et retirez-le.
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 30 | 20 | Système de suspension auto-nivelante |
| 31 | 10 | EWG V PCM |
| 32 | – | Non utilisé |
| 33 | 20 | Temps d’allumage |
| 34 | 15 | Système de gestion moteur |
| 35 | 30 | Compresseur de climatisation |
| 36 | 10 | Économie d’énergie (batterie) |
| 37 | 20 | Système de gestion moteur |
| 38 | 30 | Lunette arrière chauffante côté droit |
| 39 | 30 | Ventilateur de refroidissement (1/1+2) |
| 40 | 20 | HO2S |
| 41 | 30 | Lunette arrière chauffante côté gauche |
| 42 | 15 | Pompe à carburant |
| 43 | 20 | Allume-cigare, sièges chauffants électriques |
| 44 | 30 | Ventilateur de refroidissement (2) |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 45 | 10 | Signal d’avertissement |
| 46 | 30 | Module ABS |
| 47 | 30 | Module ABS |
| I | 80 | Boîte à fusibles d’alimentation centrale |
| II | 60 | Boîte à fusibles d’alimentation centrale |
| III | 60 | Boîte à fusibles d’alimentation centrale |
| IV | 50 | Bougie de préchauffage Diesel |
| R16 | Économie d’énergie (batterie) | |
| R17 | Pompe d’injection de carburant | |
| R18 | Lunette arrière chauffante | |
| R19 | Système de gestion moteur | |
| R20 | Auto-nivellement | |
| R21 | Verrouillage de l’allumage | |
| R22 | Différentiel | |
| R23 | Différentiel | |
| R24 | Climatisation | |
| R25 | Non utilisé | |
Relais auxiliaires
| Numéro | Description | Emplacement |
|---|---|---|
| R26 | Sièges chauffants | Panneau central |
| R27 | Toit ouvrant électrique | Toit ouvrant |
| R28 | Moteur de ventilateur de chauffage | Support derrière la boîte à gants |
| R29 | Clignotants | À côté de la colonne de direction |
| R30 | Interrupteur « Trip » (vitres) | Porte conducteur |
| R31 | Lave-phares | Support derrière la boîte à gants |
| R32 | Bougie de préchauffage Diesel | Compartiment moteur |
| R33 | Fréquence de l’essuie-glace arrière | À côté de la colonne de direction |
| R34 | Ventilateur de refroidissement moteur | Compartiment moteur |
| R35 | Phares antibrouillard avant (NL,S) | Sous le tableau de bord |
| R36 | Non utilisé | – |
| R37 | Système de régulateur de vitesse | Support derrière la boîte à gants |
| R38 | Compresseur d’air | Support derrière la boîte à gants |
À propos de la Ford Scorpio 2 (1994-1998)
La Ford Scorpio 2, produite de 1994 à 1998, est réputée pour son design élégant et le confort qu’elle offre. Ce modèle était disponible en différentes versions de carrosserie, y compris des berlines et des breaks, et était équipé d’une large gamme de moteurs. Parmi les moteurs les plus courants figuraient des unités essence de 2.0, 2.3 et 2.9 litres, ainsi que des moteurs diesel de 2.5 litres. La Ford Scorpio 2 était appréciée pour son espace, ses caractéristiques de conduite confortables et les technologies avancées qu’elle offrait à l’époque.
Schéma de la boîte à fusibles Ford Scorpio 2
Cette page présente le schéma de la boîte à fusibles de la Ford Scorpio 2, essentiel pour l’entretien et la réparation corrects du système électrique du véhicule. La boîte à fusibles est généralement située sous le tableau de bord côté conducteur et dans le compartiment moteur. Les diagrammes sur cette page indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même valeur en ampères pour éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour la sécurité et la fonctionnalité du véhicule, il est donc important de connaître sa disposition et ses fonctions.
