Ford Mondeo (1992-2022) – boîte à fusibles
Schéma des fusibles et relais – Ford Mondeo
S’applique aux véhicules fabriqués entre :
1992, 1993, 1994, 1995, 1996.

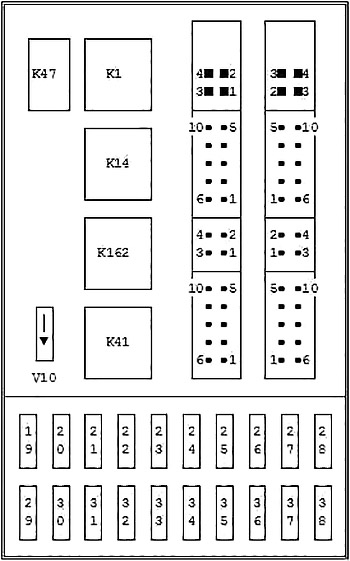

Schéma de la boîte à fusibles dans l’habitacle
Le bloc de fusibles est situé sous le tableau de bord, côté conducteur.
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 19 | 7,5 | Rétroviseurs chauffants |
| 20 | 10 | Moteurs d’essuie-glace |
| 21 | 40 | Vitres électriques |
| 22 | 7,5 | ABS |
| 23 | 15 | Borne 15, feux de recul, antidémarrage, système de climatisation, interrupteur de clignotants, buses de lave-glace chauffantes, P/N |
| 24 | 15 | Feux de freinage |
| 25 | 20 | Ampoules de rechange |
| 26 | 20 | Feux de brouillard |
| 27 | 15 | Allume-cigare |
| 28 | 30 | Réglage du siège, système de nettoyage des phares |
| 29 | 30 | Dégivrage de la lunette arrière |
| 30 | 7,5 | Borne 15, éclairage intérieur, signal sonore |
| 31 | 7,5 | Éclairage du tableau de bord |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 32 | 7,5 | Radio (borne 75) |
| 33 | 7,5 | Feux de position – côté gauche |
| 34 | 7,5 | Borne 30, éclairage intérieur, réglage électrique des rétroviseurs, horloge |
| 35 | 7,5 | Feux de position – côté droit |
| 36 | 15 | Radio |
| 37 | 30 | Moteur du ventilateur de chauffage |
| 38 | 7,5 | Airbag |
| K1 | Dégivrage de la lunette arrière | |
| K14 | Moteur du ventilateur de chauffage | |
| K41 | Allumage | |
| K47 | Éclairage intérieur | |
| K162 | Moteur d’essuie-glace | |
| V10 | Protection contre l’inversion de polarité | |
Schéma de la boîte à fusibles dans le compartiment moteur
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 1 | 80 | Alimentation principale du système électrique du véhicule |
| 2 | 60 | Ventilateur de refroidissement du moteur |
| 3 | 60 | ABS, chauffage (diesel) |
| 4 | 20 | Allumage, module CEE, feux de jour |
| 5 | 30 | Pare-brise chauffant |
| 6 | 30 | Pare-brise chauffant |
| 7 | 20 | ABS |
| 8 | 30 | Sièges chauffants, chauffage auxiliaire |
| 9 | 20 | Contrôle électronique du moteur (EWG) |
| 10 | 20 | Interrupteur d’allumage, feu de position |
| 11 | 3 | Mémoire PCM |
| 12 | 15 | Système d’avertissement klaxon et feux de détresse |
| 13 | 20 | Capteur HEGO |
| 14 | 15 | Pompe à carburant |
| 15 | 10 | Feu de croisement droit |
| 16 | 10 | Feu de croisement gauche |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 17 | 10 | Phares longue portée droit |
| 18 | 10 | Phares longue portée gauche |
| K4 | Pompe à carburant | |
| K5 | Feux de jour | |
| K22 | Moteur de démarrage | |
| K32 | Climatisation | |
| K33 | Klaxon | |
| K36 | Feux de croisement | |
| K37 | Feux de route | |
| K40 | Pare-brise chauffant | |
| K45 | Ventilateur de radiateur | |
| K46 | Ventilateur de radiateur (haute vitesse) | |
| K81 | PCM (diesel) | |
| K107 | Climatisation (diesel) | |
| K163 | PCM (essence) | |
| V8 | Protection contre l’inversion de polarité | |
Schéma des fusibles et relais – Ford Mondeo
S’applique aux véhicules fabriqués entre :
1996, 1997, 1998, 1999, 2000.

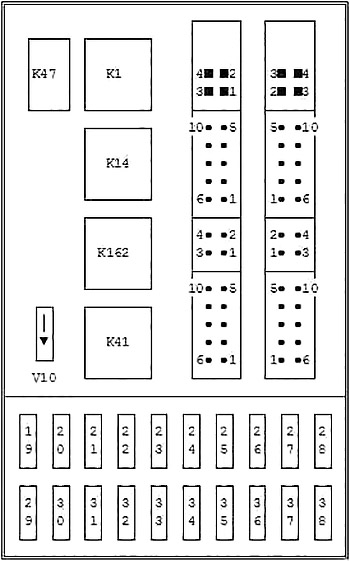

Schéma de la boîte à fusibles dans l’habitacle
Le bloc de fusibles est situé sous le tableau de bord, côté conducteur.
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 19 | 7,5 | Rétroviseurs chauffants |
| 20 | 10 | Moteurs d’essuie-glace |
| 21 | 40 | Vitres électriques |
| 22 | 7,5 | ABS |
| 23 | 15 | Borne 15, feux de recul, antidémarrage, système de climatisation, interrupteur de clignotants, buses d’essuie-glace chauffantes, P/N |
| 24 | 15 | Feux de freinage |
| 25 | 20 | Connecteur de diagnostic, verrouillage centralisé |
| 26 | 20 | Feux de brouillard |
| 27 | 15 | Allume-cigare |
| 28 | 30 | Réglage du siège, système de nettoyage des phares |
| 29 | 30 | Dégivrage de la lunette arrière |
| 30 | 7,5 | Borne 15, éclairage intérieur, signal sonore |
| 31 | 7,5 | Éclairage du tableau de bord |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 32 | 7,5 | Radio (borne 75) |
| 33 | 7,5 | Feux de position – côté gauche |
| 34 | 7,5 | Borne 30, éclairage intérieur, réglage électrique des rétroviseurs, horloge |
| 35 | 7,5 | Feux de position – côté droit |
| 36 | 15 | Radio |
| 37 | 30 | Moteur du ventilateur de chauffage |
| 38 | 7,5 | Airbag |
| Relais | ||
| K1 | Dégivrage de la lunette arrière | |
| K14 | Moteur du ventilateur de chauffage | |
| K41 | Allumage | |
| K47 | Éclairage intérieur | |
| K162 | Moteur d’essuie-glace | |
| Diode | ||
| V10 | Protection contre l’inversion de tension | |
Boîte à fusibles dans le compartiment moteur
Schéma (jusqu’à 09/1999)
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 1 | 80 | Alimentation principale du système électrique du véhicule |
| 2 | 60 | Ventilateur de refroidissement du moteur |
| 3 | 60 | ABS, chauffage (diesel) |
| 4 | 20 | Démarrage, module CEE, feux de jour |
| 5 | 30 | Pare-brise chauffant |
| 6 | 30 | Pare-brise chauffant |
| 7 | 20 | ABS |
| 8 | 30 | Sièges chauffants, chauffage auxiliaire |
| 9 | 20 | Contrôle électronique du moteur (EWG) |
| 10 | 20 | Interrupteur d’allumage, feu de position |
| 11 | 3 | Mémoire PCM |
| 12 | 15 | Système d’avertissement klaxon et feux de détresse |
| 13 | 20 | Capteur HEGO |
| 14 | 15 | Pompe à carburant |
| 15 | 10 | Feu de croisement droit |
| 16 | 10 | Feu de croisement gauche |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 17 | 10 | Phares avec feux de route droit |
| 18 | 10 | Phares avec feux de route gauche |
| Relais | ||
| K4 | Pompe à carburant | |
| K5 | Feux de jour | |
| K22 | Moteur de démarrage | |
| K32 | Climatisation | |
| K33 | Klaxon | |
| K36 | Phares avec feux de position | |
| K37 | Phares avec feux de route | |
| K40 | Pare-brise chauffant | |
| K45 | Ventilateur de radiateur | |
| K46 | Ventilateur de radiateur (haute vitesse) | |
| K81 | PCM (diesel) | |
| K163 | PCM (essence) | |
| Diode | ||
| V8 | Protection contre l’inversion de tension | |
Schéma (à partir de 09.1999)
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 1 | — | Non utilisé |
| 2 | 7,5 | Générateur |
| 15 | à partir de 01/00 : Générateur | |
| 3 | 20 | Chauffage auxiliaire |
| 4 | 15 | Alimentation GPL |
| 5 | 15 | Injection GPL |
| 6 | 3 | Mémoire PCM, WFS |
| 7 | 20 | Klaxon |
| 8 | 5 | Commande moteur GPL |
| 9 | 15 | Pompe à carburant |
| 10 | 7,5 | Commande électronique du moteur |
| 11 | 20 | Allumage, feux de jour |
| 12 | — | Non utilisé |
| 13 | 20 | Capteur HEGO |
| 14 | — | Non utilisé |
| 15 | 7,5 | Feu de croisement droit |
| 16 | 7,5 | Feu de croisement gauche |
| 17 | 7,5 | Feu de route droit |
| 18 | 7,5 | Feu de route gauche |
| 39 | — | Non utilisé |
| 40 | 20 | Interrupteur d’allumage, feu de position |
| 41 | 20 | Commande électronique du moteur |
| 42 | 40 | Moteur du ventilateur de chauffage |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 43 | — | Non utilisé |
| 44 | — | Non utilisé |
| 45 | 40 | Relais de démarrage |
| 46 | 30 | Pare-brise chauffant |
| 47 | 30 | Pare-brise chauffant |
| 48 | — | Non utilisé |
| 49 | 60 | Ventilateur de refroidissement du moteur |
| 50 | — | Non utilisé |
| 51 | 60 | ABS |
| 52 | 60 | Boîte à fusibles dans l’habitacle |
| Relais | ||
| K4 | Pompe à carburant | |
| K5 | Feux de jour | |
| K22 | Moteur de démarrage | |
| K32 | Climatisation | |
| K33 | Klaxon | |
| K36 | Feux de croisement | |
| K37 | Phares avec feux de route | |
| K40 | Pare-brise chauffant | |
| K45 | Ventilateur de radiateur | |
| K46 | Ventilateur de radiateur (haute vitesse) | |
| K163 | Commande électronique du moteur | |
| Diode | ||
| V7 | Diode du compresseur | |
| V8 | Diode du relais du moteur de démarrage | |
Ford Mondeo (01.02.2007-19.08.2007) – schéma de la boîte à fusibles
Année de fabrication : 2007
Le fusible de l’allume-cigare (prise de courant) de la Ford Mondeo (01.02.2007-19.08.2007) est le fusible F7 dans la boîte à fusibles de l’habitacle.

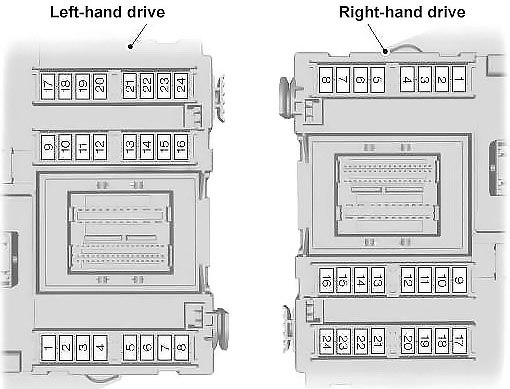

Boîte à fusibles dans l’habitacle (boîte à fusibles centrale).
Volant à gauche
B Volant à droite
| N° | Amp [A] | Description |
| F1 | 7,5 | Module de volant |
| F2 | 5 | Groupe |
| F3 | 10 | Lumières intérieures |
| F4 | 5 | Antidémarrage moteur |
| F5 | 7,5 | Régulateur de vitesse adaptatif (ACC) |
| F6 | 5 | Capteur de pluie |
| F7 | 20 | Allume-cigare |
| F8 | 10 | Alimentation pour le déverrouillage du clapet de carburant |
| F9 | 15 | Lave-glace avant – arrière |
| F10 | 15 | Lave-glace avant – avant |
| F11 | 10 | Alimentation pour l’ouverture du coffre |
| F12 | 10 | Alimentation pour le verrouillage du clapet de carburant |
| F13 | 20 | Pompe à carburant |
| F13 | 7,5 | Pompe à carburant (2,2 l Duratorq-TDCi Norme V). |
| F14 | 5 | Récepteur de fréquence pour télécommande ; Capteur de mouvement intérieur. |
| F15 | 5 | Clé de contact |
| F 16 | 5 | Signal sonore de réserve (système d’alarme) ; OBD II (diagnostic informatique du véhicule). |
| F17 | 5 | Dispositif d’activation des vibrations du volant |
| F18 | 10 | Alimentation SRS (airbag) |
| F19 | 7,5 | ABS ; Capteur d’écart de direction (ESP) ; Frein de stationnement électrique (EPB) ; Alimentation de la pédale d’accélérateur. |
| F20 | 7,5 | Alimentation électronique ; Fusible électronique ; Rétroviseur à atténuation automatique ; Avertissement de sortie de voie. |
| F21 | 5 | Alimentation radio |
| F22 | 5 | Interrupteur de feux de freinage |
| F23 | 20 | Toit ouvrant |
| F24 | 30 | Alimentation du module de climatisation et de la colonne de direction. |
Boîte à fusibles dans le compartiment moteur.
| Numéro | Amp [A] | Description |
| F1 | 10 | Module de commande de transmission (AWF21) |
| F1 | 15 | Module de commande de transmission (MPS6) |
| F2 | 5 | Surveillance des bougies de préchauffage (moteurs diesel) |
| F2 | 5 | Surveillance des bougies de préchauffage de l’évaporateur (2,0 l Duratorq-TDCi Norme V et 2,2 l Duratorq-TDCi Norme V). |
| F3 | 70 | Ventilateur de refroidissement du moteur – double ventilateur (2,3 l Duratec-HE et 2,2 l Duratorq-TDCi automatique). |
| 80 | Direction assistée électrohydraulique (EHPAS) (1,6 l Duratec-16V Ti-VCT Norme V, 1,6 l EcoBoost SCTi, 2,0 l EcoBoost SCTi, 1,6 l Duratorq-TDCi Norme V et 2,0 l Duratorq-TDCi Norme V) | |
| F4 | 60 | Bougie de préchauffage |
| F5 | 60 | Ventilateur de refroidissement du moteur (1,6 l Duratorq-TDCi, 2,0 l Duratorq-TDCi, 2,0 l Duratorq-TDCi Norme V, 2,2 l Duratorq -TDCi, manuel, 1,6 l Duratec-16V Ti-VCT Norme V, 2,0 l Duratec-HE, 2,3 l Duratec-HE, 2,0 l EcoBoost SCTi) |
| F5 | 70 | Ventilateur de refroidissement du moteur – double ventilateur (1,6 l EcoBoost SCTi) |
| F6 | 7,5 | Capteur HEGO (1,6 l Duratorq-TDCi) |
| F6 | 10 | Capteurs HEGO 1 ; capteur CMS ; capteur d’oxygène (gestion moteur). |
| F6 | 20 | Bougie de préchauffage de l’évaporateur (2,0 l Duratorq-TDCi Norme V, 2,2 l Duratorq-TDCi Norme V). |
| F7 | 5 | Bobines de relais |
| F8 | 10 | Module de commande du système de transmission, distributeur de carburant, capteur MAF ; Valve de contrôle de pression de la conduite de carburant (gestion moteur). |
| F8 | 20 | Module de commande du groupe moteur (2,0 l EcoBoost SCTi et 2,0 l Duratorq-TDCi Norme V). |
| F8 | 15 | Module de commande du groupe moteur (1,6 l EcoBoost SCTi, 1,6 l Duratorq-TDCi et 2,2 l Duratorq-TDCi Norme V) |
| F9 | 10 | Capteur MAF ; Injecteurs de carburant ; Valve d’admission variable ; Valve d’échappement variable ; Bobines d’allumage (gestion moteur) |
| F9 | 5 | Évaporateur de pompe à carburant (2,0 l Duratorq-TDCi Norme V) |
| F9 | 7,5 | Capteur MAF ; Valve de dérivation EGR ; Pompe à carburant de l’évaporateur (2,2 l Duratorq-TDCi Norme V) (gestion moteur). |
| F9 | 7,5 | Valve d’échappement ; Capteur TMAF ; Ouverture active de la calandre ; Valve de dérivation ; Bobine de relais ; Travail auxiliaire ; Pompe à eau (1,6 l EcoBoost SCTi). |
| F10 | 10 | Module de commande moteur (2,0 l Duratorq-TDCi, 1,6 l Duratec-16V Ti-VCT Norme V) |
| F10 | 7,5 | Travail auxiliaire, pompe à eau (1,6 l EcoBoost SCTi). |
| F11 | 10 | Valve PCV ; Valve VCV ; Capteur d’eau dans le carburant ; Valve d’échappement acoustique ; Valve de contrôle de turbulence ; Valve d’admission variable ; Valve EGR ; Valve de contrôle d’huile IVVT (gestion moteur) ; Capteur T.MAF ; Valve de distribution variable d’échappement ; Ouverture active de la calandre ; Valve de purge du réservoir ; Valve de contrôle du turbo ; Valve d’échappement (gestion moteur). |
| F11 | 10 | Valve de contrôle du turbo ; Capteur MAF ; Ouverture active de la calandre ; Valve EGR ; Valve VCV (1,6 l Duratorq-TDCi). |
| F11 | 5 | Capteur MAF ; Capteur d’eau dans le carburant ; Ouverture active de la calandre ; Valve de dosage d’admission (2,0 l Duratorq-TDCi Norme V). |
| F11 | 7,5 | Pression de la conduite de carburant ; Distributeur de carburant ; Évaporateur de pompe à carburant ; Ouverture active de la calandre (2,2 l Duratorq-TDCi Norme V). |
| F11 | 10 | Valve de contrôle du turbocompresseur ; Valve de distribution variable d’admission ; Valve de distribution variable d’échappement ; Valve de purge du réservoir ; Valve de dérivation électrique (1,6 l EcoBoost SCTi). |
| F12 | 15 | Bobines d’allumage (1,6 l EcoBoost SCTi et 2,0 l EcoBoost SCTi). |
| F12 | 10 | Bobine sur connecteur ; Valve de purge du réservoir ; Interrupteur de pression de direction assistée (gestion moteur) |
| F12 | 10 | Valve EGR ; Contrôle variable du turbo (2,0 l Duratorq-TDCi) |
| F12 | 5 | Bobines de relais (2,0 l Duratorq-TDCi Norme V, 2,2 l Duratorq-TDCi Norme V et 1,6 l Duratorq-TDCi). |
| F13 | 15 | Climatisation |
| F14 | 15 | Réchauffeur de filtre à carburant (2,0 l Duratorq-TDCi, 2,0 l Duratorq-TDCi Norme V et 1,6 l Duratorq-TDCi). |
| F14 | 10 | Capteur HEGO (2,2 l Duratorq-TDCi Norme V). |
| F15 | 40 | Relais de démarrage |
| F 16 | 80 | Réchauffeur auxiliaire de carburant (PTC) |
| F17 | 60 | Alimentation boîte à fusibles centrale A |
| F18 | 60 | Alimentation boîte à fusibles centrale B |
| F19 | 60 | Alimentation boîte à fusibles arrière C |
| F20 | 60 | Alimentation boîte à fusibles arrière D |
| F21 | 30 | VQM / autres de VQM : tableau de bord/audio/AC/FLR |
| F22 | 30 | Module d’essuie-glace avant |
| F23 | 30 | Lunette arrière chauffante |
| F24 | 30 | Lave-phares |
| F25 | 30 | Valves ABS |
| F26 | 40 | Pompe ABS |
| F27 | 25 | Réchauffeur de carburant |
| F28 | 40 | Ventilateur de chauffage |
| F29 | – | Non utilisé |
| F30 | 5 | Alimentation ABS 30 |
| F31 | 15 | Klaxon |
| F32 | 5 | Réchauffeur de carburant – télécommande |
| F33 | 5 | Module d’interrupteur de lumière ; Bobines boîte à fusibles dans le compartiment moteur, |
| F34 | 40 | Pare-brise chauffant (côté gauche) |
| F35 | 40 | Pare-brise chauffant (côté droit) |
| F36 | 15 | Alimentation essuie-glace arrière 15 |
| F37 | 7,5 | Buses de lave-glace avant chauffantes/FLR + FSM KL15 |
| F38 | 10 | Alimentation PCM/TCM/EHPAS 15 |
| F39 | 15 | Système d’éclairage avant adaptatif (AFS) |
| F40 | 5 | Module de nivellement des phares/AFS |
| F41 | 20 | Tableau de bord |
| F42 | 5 | Tableau de bord IP |
| F43 | 15 | Module audio / BVC / module DAB |
| F44 | 5 | AC automatique / AC manuel |
| F45 | 5 | FLR (Start/Stop) |
| Relais | Description |
| R1 | Relais de démarrage |
| R2 | Relais PCM |
| R3 | Relais de compresseur de climatisation |
| R4 | Relais de bougies de préchauffage (moteurs Diesel) ; Valve de purge (1,6 Duratec-16V Ti-VCT) |
| R5 | Relais de ventilateur de refroidissement |
| R6 | Pare-brise chauffant |
| R7 | 15 relais |
| R8 | Relais d’essuie-glace avant à fonctionnement intermittent |
| R9 | Relais de klaxon |
| R10 | Relais de pompe de lave-phares |
| R11 | Relais d’activation/désactivation des essuie-glaces avant |
| R12 | Relais Auto Trans Startlock |
Boîte à fusibles arrière.
| N° | Amp [A] | Description |
| FA1 | 25 | Module de porte (avant gauche) (lève-vitre, verrouillage centralisé, rétroviseur rabattable électriquement, rétroviseur chauffant) |
| FA2 | 25 | Module de porte (avant droit) (lève-vitre, verrouillage centralisé, rétroviseur rabattable électriquement, rétroviseur chauffant) |
| FA3 | 25 | Module de porte (arrière gauche) (lève-vitre) |
| FA4 | 25 | Module de porte (arrière droit) (lève-vitre) |
| FA5 | 10 | Verrouillage arrière (sans modules de porte arrière) |
| FA6 | 15 | Prise de courant supplémentaire |
| FA7 | 5 | Bobines de relais |
| FA8 | 20 | Module de véhicule sans clé |
| FA9 | 5 | Bobines de relais VQM (Start/Stop) |
| FA10 | – | Non utilisé |
| FA11 | 20 | Accessoires, module de remorque |
| FA12 | 30 | Siège conducteur électrique |
| FB1 | – | Non utilisé |
| FB2 | 15 | Module de suspension |
| FB3 | 15 | Siège conducteur chauffant |
| FB4 | 15 | Siège passager avant chauffant |
| FB5 | 15 | Siège arrière gauche chauffant |
| FB6 | – | Non utilisé |
| FB7 | 15 | Siège arrière droit chauffant |
| FB8 | 5 | Aide au stationnement, BLIS |
| FB9 | 30 | Siège passager avant électrique |
| FB10 | 10 | Signal sonore antivol |
| FB11 | – | Non utilisé |
| FB12 | – | Non utilisé |
| FC1 | – | Non utilisé |
| FC2 | – | Non utilisé |
| FC3 | – | Non utilisé |
| FC4 | – | Non utilisé |
| FC5 | 20 | Véhicules sans clé |
| FC6 | – | Non utilisé |
| FC7 | 5 | Module de fonction mémoire de siège |
| FC8 | 7,5 | Système de divertissement pour les sièges arrière/changeur de CD |
| FC9 | 20 | Amplificateur audio |
| FC10 | 10 | Système audio Sony |
| FC11 | – | Non utilisé |
| FC12 | – | Non utilisé |
Ford Mondeo (20.08.2007 – 03.02.2008) – schéma des fusibles
Année de fabrication : 2007, 2008.
Le fusible de l’allume-cigare (prise de courant) de la Ford Fiesta (2008-07-21-2009-01-04) est le fusible F7 dans la boîte à fusibles de l’habitacle.

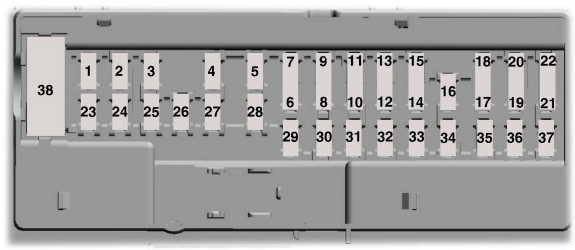

Boîte à fusibles dans l’habitacle (boîte à fusibles centrale).
Volant à gauche
B Volant à droite
| N° | Amp [A] | Description |
| F1 | 7,5 | Module de volant |
| F2 | 5 | Groupe |
| F3 | 10 | Lumières intérieures |
| F4 | 5 | Antidémarrage moteur |
| F5 | 7,5 | Régulateur de vitesse adaptatif (ACC) |
| F6 | 5 | Capteur de pluie |
| F7 | 20 | Allume-cigare |
| F8 | 10 | Alimentation pour le déverrouillage du clapet de carburant |
| F9 | 15 | Lave-glace avant et arrière |
| F10 | 15 | Lave-glace avant – avant |
| F11 | 10 | Alimentation pour le déverrouillage du coffre |
| F12 | 10 | Alimentation pour le verrouillage du clapet de carburant |
| F13 | 20 | Pompe à carburant |
| F13 | 7,5 | Pompe à carburant (2,2 l Duratorq-TDCi Norme V) |
| F14 | 5 | Récepteur de fréquence pour télécommande ; Capteur de mouvement intérieur |
| F15 | 5 | Clé de contact |
| F16 | 5 | Signal sonore de réserve (système d’alarme) ; OBD II (diagnostic informatique). |
| F17 | 5 | Dispositif de démarrage des vibrations du volant |
| F18 | 10 | Alimentation SRS (airbag) |
| F19 | 7,5 | ABS ; Capteur d’angle de braquage (ESP) ; Frein de stationnement électrique (EPB) ; Alimentation de la pédale d’accélérateur. |
| F20 | 7,5 | Alimentation électronique ; Fusible électronique ; Rétroviseur auto-obscurcissant ; Avertissement de sortie de voie. |
| F21 | 5 | Alimentation radio |
| F22 | 5 | Interrupteur de feux de freinage |
| F23 | 20 | Toit ouvrant |
| F24 | 30 | Alimentation du module de climatisation et de la colonne de direction. |
Schéma des fusibles dans le compartiment moteur.
| Numéro | Amp [A] | Description |
| F1 | 10 | Module de commande de transmission (AWF21) |
| F1 | 15 | Module de commande de transmission (MPS6) |
| F2 | 5 | Surveillance des bougies de préchauffage (moteurs diesel) |
| F2 | 5 | Surveillance des bougies de préchauffage de l’évaporateur (2,0 l Duratorq-TDCi Norme V et 2,2 l Duratorq-TDCi Norme V). |
| F3 | 70 | Ventilateur de refroidissement du moteur – double ventilateur (2,3 l Duratec-HE et 2,2 l Duratorq-TDCi automatique) |
| 80 | Direction assistée électrohydraulique (EHPAS) (1,6 l Duratec-16V Ti-VCT Norme V, 1,6 l EcoBoost SCTi, 2,0 l EcoBoost SCTi, 1,6 l Duratorq-TDCi Norme V et 2,0 l Duratorq-TDCi Norme V). | |
| F4 | 60 | Bougies de préchauffage |
| F5 | 60 | Ventilateur de refroidissement du moteur (1,6 l Duratorq-TDCi, 2,0 l Duratorq-TDCi, 2,0 l Duratorq-TDCi Norme V, 2,2 l Duratorq-TDCi, manuel, 1,6 l Duratec-16V Ti-VCT Norme V, 2,0 l Duratec-HE, 2,3 l Duratec-HE, 2,0 l EcoBoost SCTi) |
| F5 | 70 | Ventilateur de refroidissement du moteur – double ventilateur (1,6 l EcoBoost SCTi) |
| F6 | 7,5 | Capteur HEGO (1,6 l Duratorq-TDCi) |
| F6 | 10 | Capteurs HEGO 1 ; Capteur CMS ; Capteur d’oxygène (gestion moteur). |
| F6 | 20 | Bougie de préchauffage de l’évaporateur (2,0 l Duratorq-TDCi Norme V, 2,2 l Duratorq-TDCi Norme V) |
| F7 | 5 | Bobines de relais |
| F8 | 10 | Module de commande du système de transmission ; Distributeur de carburant ; Capteur MAF ; Valve de contrôle de pression de la conduite de carburant (gestion moteur). |
| F8 | 20 | Module de commande du groupe motopropulseur (2,0 l EcoBoost SCTi et 2,0 l Duratorq-TDCi Norme V) |
| F8 | 15 | Module de commande du groupe motopropulseur (1,6 l EcoBoost SCTi, 1,6 l Duratorq-TDCi et 2,2 l Duratorq-TDCi Norme V). |
| F9 | 10 | Capteur MAF ; Injecteurs de carburant ; Valve d’admission variable ; Valve d’échappement variable ; Bobines d’allumage (gestion moteur) |
| F9 | 5 | Évaporateur de pompe à carburant (2,0 l Duratorq-TDCi Norme V) |
| F9 | 7,5 | Capteur MAF ; Valve de dérivation EGR ; Pompe à carburant de l’évaporateur (2,2 l Duratorq-TDCi Norme V) (gestion moteur). |
| F9 | 7,5 | Valve d’échappement ; Capteur TMAF ; Ouverture active de la calandre ; Valve de dérivation ; Bobine de relais ; Fonction auxiliaire ; Pompe à eau (1,6 l EcoBoost SCTi). |
| F10 | 10 | Module de commande moteur (2,0 l Duratorq-TDCi, 1,6 l Duratec-16V Ti-VCT Norme V) |
| F10 | 7,5 | Fonction auxiliaire, pompe à eau (1,6 l EcoBoost SCTi). |
| F11 | 10 | Valve PCV ; Valve VCV ; Capteur d’eau dans le carburant ; Valve d’échappement acoustique ; Valve de contrôle de turbulence ; Valve d’admission variable ; Valve EGR ; Valve de contrôle d’huile IVVT (gestion moteur) ; Capteur T.MAF ; Valve de distribution variable d’échappement ; Ouverture active de la calandre ; Valve de purge du réservoir ; Valve de contrôle du turbo ; Valve d’échappement (gestion moteur). |
| F11 | 10 | Valve de contrôle du turbo ; Capteur MAF ; Ouverture active de la calandre ; Valve EGR ; Valve VCV (1,6 l Duratorq-TDCi). |
| F11 | 5 | Capteur MAF ; Capteur d’eau dans le carburant ; Ouverture active de la calandre ; Valve de dosage d’admission (2,0 l Duratorq-TDCi Norme V). |
| F11 | 7,5 | Pression de la conduite de carburant ; Distributeur de carburant ; Évaporateur de pompe à carburant ; Ouverture active de la calandre (2,2 l Duratorq-TDCi Norme V). |
| F11 | 10 | Valve de contrôle du turbocompresseur ; Valve de distribution variable d’admission ; Valve de distribution variable d’échappement ; Valve de purge du réservoir ; Valve de dérivation électrique (1,6 l EcoBoost SCTi). |
| F12 | 15 | Bobines d’allumage (1,6 l EcoBoost SCTi et 2,0 l EcoBoost SCTi) |
| F12 | 10 | Bobine sur connecteur ; Valve de purge du réservoir ; Interrupteur de pression de direction assistée (gestion moteur). |
| F12 | 10 | Valve EGR ; Contrôle variable du turbo (2,0 l Duratorq-TDCi). |
| F12 | 5 | Bobines de relais (2,0 l Duratorq-TDCi Norme V, 2,2 l Duratorq-TDCi Norme V et 1,6 l Duratorq-TDCi). |
| F13 | 15 | Climatisation |
| F14 | 15 | Réchauffeur de filtre à carburant diesel (2,0 l Duratorq-TDCi, 2,0 l Duratorq-TDCi Norme V et 1,6 l Duratorq-TDCi) |
| F14 | 10 | Capteur HEGO (2,2 l Duratorq-TDCi Norme V) |
| F15 | 40 | Relais de démarrage |
| F 16 | 80 | Réchauffeur auxiliaire de carburant diesel (PTC) |
| F17 | 60 | Alimentation boîte à fusibles centrale A |
| F18 | 60 | Alimentation boîte à fusibles centrale B |
| F19 | 60 | Alimentation boîte à fusibles arrière C |
| F20 | 60 | Alimentation boîte à fusibles arrière D |
| F21 | 30 | VQM / autres que VQM : tableau de bord / audio / climatisation / FLR |
| F22 | 30 | Module d’essuie-glace avant |
| F23 | 30 | Lunette arrière chauffante |
| F24 | 30 | Lave-phares |
| F25 | 30 | Valves ABS |
| F26 | 40 | Pompe ABS |
| F27 | 25 | Réchauffeur de carburant |
| F28 | 40 | Ventilateur de chauffage |
| F29 | – | Non utilisé |
| F30 | 5 | Alimentation ABS 30 |
| F31 | 15 | Klaxon |
| F32 | 5 | Réchauffeur de carburant ; Télécommande. |
| F33 | 5 | Module d’interrupteur de lumière ; Bobines boîte à fusibles dans le compartiment moteur. |
| F34 | 40 | Pare-brise chauffant (côté gauche) |
| F35 | 40 | Pare-brise chauffant (côté droit) |
| F36 | 15 | Alimentation essuie-glace arrière 15 |
| F37 | 7,5 | Buses de lave-glace avant chauffantes / FLR + FSM KL15. |
| F38 | 10 | Alimentation PCM / TCM / EHPAS 15 |
| F39 | 15 | Système d’éclairage avant adaptatif (AFS) |
| F40 | 5 | Module de nivellement des phares / AFS |
| F41 | 20 | Tableau de bord |
| F42 | 5 | Tableau de bord IP |
| F43 | 15 | Module audio / BVC / module DAB |
| F44 | 5 | AC automatique / AC manuel |
| F45 | 5 | FLR (Start Stop) |
| N° | Description |
| R1 | Relais de démarrage |
| R2 | Relais PCM |
| R3 | Relais d’embrayage de climatisation |
| R4 | Relais de bougie de préchauffage (moteurs diesel) ; Valve de purge (1,6 Duratec-16V Ti-VCT). |
| R5 | Relais de ventilateur de refroidissement |
| R6 | Pare-brise chauffant |
| R7 | 15 relais |
| R8 | Relais de fonctionnement intermittent de l’essuie-glace avant. |
| R9 | Relais de klaxon |
| R10 | Relais de pompe de lave-phares |
| R11 | Relais d’activation/désactivation de l’essuie-glace avant. |
| R12 | Relais Auto Trans Startlock |
Boîte à fusibles arrière.
| Numéro | Amp [A] | Description |
| FA1 | 25 | Module de porte (avant gauche) (lève-vitre, verrouillage centralisé, rétroviseur rabattable électriquement, rétroviseur chauffant) |
| FA2 | 25 | Module de porte (avant droit) (lève-vitre, verrouillage centralisé, rétroviseur rabattable électriquement, rétroviseur chauffant). |
| FA3 | 25 | Module de porte (arrière gauche) (lève-vitre) |
| FA4 | 25 | Module de porte (arrière droit) (lève-vitre) |
| FA5 | 10 | Verrouillage arrière (sans modules de porte arrière) |
| FA6 | 15 | Alimentation supplémentaire présente |
| FA7 | 5 | Bobine de relais |
| FA8 | 20 | Module de véhicule sans clé |
| FA9 | 5 | Bobine de relais VQM (Start Stop) |
| FA10 | – | Non utilisé |
| FA11 | 20 | Accessoires, module de remorque |
| FA12 | 30 | Siège conducteur électrique |
| FB1 | – | Non utilisé |
| FB2 | 15 | Module de suspension |
| FB3 | 15 | Siège conducteur chauffant |
| FB4 | 15 | Siège passager avant chauffant |
| FB5 | 15 | Siège arrière gauche chauffant |
| FB6 | – | Non utilisé |
| FB7 | 15 | Siège arrière droit chauffant |
| FB8 | 5 | Aide au stationnement, BLIS |
| FB9 | 30 | Siège passager avant électrique |
| FB10 | 10 | Signal sonore antivol |
| FB11 | – | Non utilisé |
| FB12 | – | Non utilisé |
| FC1 | – | Non utilisé |
| FC2 | – | Non utilisé |
| FC3 | – | Non utilisé |
| FC4 | – | Non utilisé |
| FC5 | 20 | Véhicules sans clé |
| FC6 | – | Non utilisé |
| FC7 | 5 | Module de fonction mémoire de siège |
| FC8 | 7,5 | Système de divertissement pour les sièges arrière/changeur de CD. |
| FC9 | 20 | Amplificateur audio |
| FC10 | 10 | Système audio Sony |
| FC11 | – | Non utilisé |
| FC12 | – | Non utilisé |
Schéma des fusibles et relais – Ford Mondeo
S’applique aux véhicules fabriqués entre :
2010, 2011, 2012, 2013, 2014.
Le fusible de l’allume-cigare (prises de courant) de la Ford Mondeo est le fusible F7 (allume-cigare) dans le panneau de fusibles du tableau de bord et le fusible FA6 (prise d’alimentation auxiliaire) dans le panneau de fusibles arrière.
Panneau de fusibles dans l’habitacle
Situé sous la boîte à gants.
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| F1 | 7,5 | Module de volant |
| F2 | 5 | Tableau de bord |
| F3 | 10 | Lumières intérieures |
| F4 | 5 | Antidémarrage moteur |
| F5 | 7,5 | Régulateur de vitesse adaptatif (ACC) |
| F6 | 5 | Capteur de pluie |
| F7 | 15 | Allume-cigare |
| F8 | 10 | Alimentation de déverrouillage du clapet de réservoir |
| F9 | 15 | Essuie-glace avant – arrière |
| F10 | 15 | Essuie-glace avant – avant |
| F11 | 10 | Alimentation de déverrouillage du coffre |
| Numéro | Ampères [A] | Description |
|---|---|---|
| F12 | 10 | Alimentation du bloc de bouchon de réservoir |
| F13 | 20 | Pompe à carburant |
| F14 | 5 | Récepteur de télécommande, capteur de mouvement intérieur |
| F15 | 5 | Allumage |
| F 16 | 5 | Système de signalisation d’urgence (système d’alarme), OBD II (diagnostic de l’ordinateur de bord) |
| F17 | 5 | Activateur de vibration du volant |
| F18 | 10 | Alimentation SRS (airbag) |
| F19 | 7,5 | ABS, capteur d’inclinaison (ESP), frein de stationnement électrique (EPB), alimentation de la pédale d’accélérateur |
| F20 | 7,5 | Alimentation électronique, fusible électronique, rétroviseur à atténuation automatique, avertissement de sortie de voie |
| F21 | 15 | Système audio (y compris commande vocale) |
| F22 | 5 | Interrupteur de feux de freinage |
| F23 | 20 | Toit ouvrant |
| F24 | 5 | Colonne de direction, module de climatisation |
Panneau de fusibles dans le compartiment moteur
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| F1 | 10 | Module de commande de transmission (AWF21) |
| F1 | 15 | Module de commande de transmission (MPS6) |
| F2 | 5 | Surveillance des bougies de préchauffage (moteurs diesel) |
| F2 | 5 | Surveillance des bougies de préchauffage de l’évaporateur (2,0 l Duratorq-TDCi Stage V) |
| F3 | 70 | Ventilateur de refroidissement du moteur – double ventilateur (2,3 l Duratec-FIE) |
| F3 | 80 | Direction assistée hydraulique électrique (EHPAS) (2,0 l Duratorq-TDCi) |
| F4 | 60 | Bougies de préchauffage |
| F5 | 60 | Ventilateur de refroidissement du moteur |
| F6 | 10 | Capteurs HEGO 1 (gestion moteur), phases de distribution variables (gestion moteur), capteur CMS, capteur d’oxygène |
| F6 | 20 | Bougie de préchauffage de l’évaporateur |
| F7 | 5 | Enroulements de relais |
| F8 | 10 | Module de commande du système de transmission |
| F8 | 20 | Module de commande du système de transmission (2,0 l Duratorq-TDCi Stage V) |
| F9 | 10 | Capteur MAF, valve de contrôle de turbulence, injecteurs de carburant, réchauffeur CCV PTC, valve d’admission variable, valve d’échappement variable (gestion moteur) |
| F9 | 5 | Évaporateur de pompe à carburant (2,0 l Duratorq-TDCi Stage V) |
| F10 | 10 | Module de commande moteur |
| F11 | 10 | Valve PCV, valve VCV, capteur d’eau dans le carburant, valve Sonic Purge, valve de contrôle de turbulence, valve d’admission variable, valve EGR, valve de contrôle d’huile IWT (gestion moteur) |
| F11 | 5 | Capteur MAF, capteur d’eau dans le carburant (2,0 l Duratorq-TDCi Stage V), obturateur de calandre actif |
| F12 | 10 | Valve EGR, valve de contrôle variable du turbocompresseur, bobine sur le bouchon ; Valve de purge du canister, interrupteur de pression de direction assistée (gestion moteur) |
| F12 | 5 | Enroulements de relais (2,0 l Duratorq-TDCi Stage V) |
| F13 | 15 | Relais de climatisation |
| F14 | 15 | Réchauffeur de filtre à carburant (2,0 l Duratorq-TDCi Stage V) |
| F14 | 20 | Pompe à vide de frein |
| F14 | 10 | Capteurs HEGO (2,2L Duratorq-TDCi Stage V) |
| F15 | 40 | Relais de démarrage |
| F 16 | 80 | Réchauffeur auxiliaire diesel (PTC) |
| F17 | 60 | Alimentation centrale du panneau de fusibles A |
| Numéro | Ampères [A] | Description |
|---|---|---|
| F18 | 60 | Alimentation du panneau de fusibles central B |
| F19 | 60 | Alimentation du panneau de fusibles arrière C |
| F20 | 60 | Alimentation du panneau de fusibles arrière D |
| F21 | – | Non utilisé |
| F22 | 30 | Module d’essuie-glace |
| F23 | 30 | Lunette arrière chauffante |
| F24 | 30 | Éclairage des phares |
| F25 | 30 | Valves ABS |
| F26 | 40 | Pompe ABS |
| F27 | 30 | Réchauffeur de carburant |
| F28 | 40 | Ventilateur de chauffage |
| F29 | – | Non utilisé |
| F30 | – | Non utilisé |
| F31 | 15 | Klaxon |
| F32 | 5 | Réchauffeur de carburant – télécommande |
| F33 | 5 | Module d’interrupteur de lumière, bobines du panneau de fusibles dans le compartiment moteur |
| F34 | 40 | Pare-brise chauffant (côté gauche) |
| F35 | 40 | Pare-brise chauffant (côté droit) |
| F36 | 5 | ABS |
| F37 | 10 | Buses de lave-glace avant chauffantes |
| F38 | 5 | Régulateur de vitesse adaptatif (ACC) |
| F39 | 15 | Système d’éclairage avant adaptatif (AFS) |
| F40 | – | Non utilisé |
| F41 | 20 | Panneau d’instruments |
| F42 | 10 | Module de commande moteur, module de commande de transmission, direction assistée hydraulique électrique (EHPAS) 15 alimentation. |
| F43 | 5 | Réglage de la position des phares, système d’éclairage avant adaptatif (AFS) |
| F44 | – | Non utilisé |
| F45 | 15 | Essuie-glace arrière |
Boîte à fusibles dans le coffre
Emplacement de la boîte à fusibles
5 portes : Retirez le couvercle à gauche du coffre.
Break : Desserrez les clips et retirez le couvercle à gauche du coffre.
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| FA1 | 25 | Module de porte (avant gauche) (fenêtre haut/bas, verrouillage centralisé, rétroviseur rabattable électriquement, rétroviseur chauffant) |
| FA2 | 25 | Module de porte (avant droit) (fenêtre haut/bas, verrouillage centralisé, rétroviseur rabattable électriquement, rétroviseur chauffant) |
| FA3 | 25 | Module de porte (arrière gauche) (fenêtre haut/bas) |
| FA4 | 25 | Module de porte (arrière droit) (fenêtre haut/bas) |
| FA5 | 10 | Verrouillage de porte arrière (sans modules de porte arrière) |
| FA6 | 15 | Prise d’alimentation auxiliaire |
| FA7 | 5 | Bobines de relais |
| FA8 | 20 | Module de véhicule sans clé |
| FA9 | – | Non utilisé |
| FA10 | 30 | Siège conducteur à commande électrique |
| FA11 | 20 | Accessoires, module de remorque |
| FA12 | – | Non utilisé |
| FB1 | 5 | Module d’aide au stationnement, système d’information sur l’angle mort (BUS) |
| FB2 | 15 | Module de suspension |
| FB3 | 15 | Siège conducteur chauffant |
| FB4 | 15 | Siège passager avant chauffant |
| FB5 | 15 | Siège arrière chauffant côté gauche |
| Numéro | Ampère [A] | Description |
|---|---|---|
| FB6 | – | Non utilisé |
| FB7 | 15 | Siège arrière chauffant droit |
| FB8 | – | Non utilisé |
| FB9 | 30 | Siège passager avant électrique |
| FB10 | 10 | Avertisseur d’alarme |
| FB11 | – | Non utilisé |
| FB12 | – | Non utilisé |
| FC1 | – | Non utilisé |
| FC2 | – | Non utilisé |
| FC3 | – | Non utilisé |
| FC4 | – | Non utilisé |
| FC5 | 7,5 | Changeur CD, système de divertissement pour les sièges arrière |
| FC6 | – | Non utilisé |
| FC7 | 5 | Module de fonction de mémoire de siège |
| FC8 | 20 | Entrée sans clé |
| FC9 | 20 | Amplificateur audio |
| FC10 | 10 | Système audio Sony |
| FC11 | – | Non utilisé |
| FC12 | – | Non utilisé |
Schéma des fusibles et relais – Ford Mondeo
Concerne les véhicules fabriqués entre les années :
2015, 2016, 2017, 2018, 2019.
Pour l’allume-cigare (prises de courant) de la Ford Mondeo, les fusibles n° 10 (point d’alimentation auxiliaire avant conducteur), n° 16 (point d’alimentation auxiliaire console) et n° 17 (point d’alimentation auxiliaire coffre (break uniquement)) sont situés dans la boîte à fusibles du compartiment moteur.
Panneau de fusibles dans l’habitacle
Situé derrière le panneau décoratif à gauche de la colonne de direction.
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 1 | 10 A | Lumière d’ambiance. Ampoule de boîte à gants. Ampoule de seuil de porte. Plafonnier. Éclairage du coffre. |
| 2 | 7,5 A | Mémoire de siège. Support lombaire du siège conducteur. Pare-soleil panoramique électrique (5 portes uniquement). |
| 3 | 20A | Déverrouillage de la porte conducteur. Déverrouillage du clapet de carburant. |
| 4 | 5A | Non utilisé (réserve). |
| 5 | 20A | Non utilisé (réserve). |
| 6 | 10 A | Non utilisé (réserve). |
| 7 | 10 A | Non utilisé (réserve). |
| 8 | 10 A | Alarme antivol. |
| 9 | 10 A | Non utilisé (réserve). |
| 10 | 5A | Module de vitre de chargement. |
| 11 | 5A | Module de sécurité connecté. |
| 12 | 7,5 A | Module d’intégration de commande avant (climatisation et radio). |
| 13 | 7,5 A | Colonne de direction. Tableau de bord. Connecteur de bus de données. |
| 14 | 10 A | Non utilisé (réserve). |
| 15 | 10 A | Passerelle de bus de données. |
| 16 | 15A | Protection enfant. Déverrouillage de la vitre du coffre. |
| 17 | 5A | Avertisseur sonore avec batterie de secours. |
| 18 | 5A | Allumage. Interrupteur d’allumage à bouton-poussoir. |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 19 | 7,5 A | Témoin de désactivation de l’airbag passager. |
| 20 | 7,5 A | Module de commande des phares. |
| 21 | 5A | Thermomètre d’habitacle. Capteur d’humidité. |
| 22 | 5A | Non utilisé (réserve). |
| 23 | 10 A | Alimentation des accessoires temporisée. |
| 24 | 20A | Verrouillage/déverrouillage. |
| 25 | 30A | Vitre de porte conducteur. Rétroviseur extérieur conducteur. |
| 26 | 30A | Vitre de porte passager avant. Rétroviseur extérieur passager avant. |
| 27 | 30A | Toit ouvrant. |
| 28 | 20A | Amplificateur audio. |
| 29 | 30A | Vitre de porte arrière conducteur. |
| 30 | 30A | Vitre de porte arrière passager. |
| 31 | 15 A | Non utilisé (réserve). |
| 32 | 10 A | Module de positionnement global. Commande vocale (SYNC). Écran d’infodivertissement. Récepteur de fréquences radio. |
| 33 | 20A | Radio. |
| 34 | 30A | Bus Run / Start (fusibles n° 19.20.21.22,35,36.37, interrupteur automatique). |
| 35 | 5A | Module de commande des restrictions. |
| 36 | 15 A | Rétroviseur intérieur à atténuation automatique. Module de siège arrière chauffant. Module CCD. Système de maintien de voie. Phares automatiques. |
| 37 | 15 A | Module de transmission intégrale. Volant chauffant. |
| 38 | 30A | Non utilisé (réserve). |

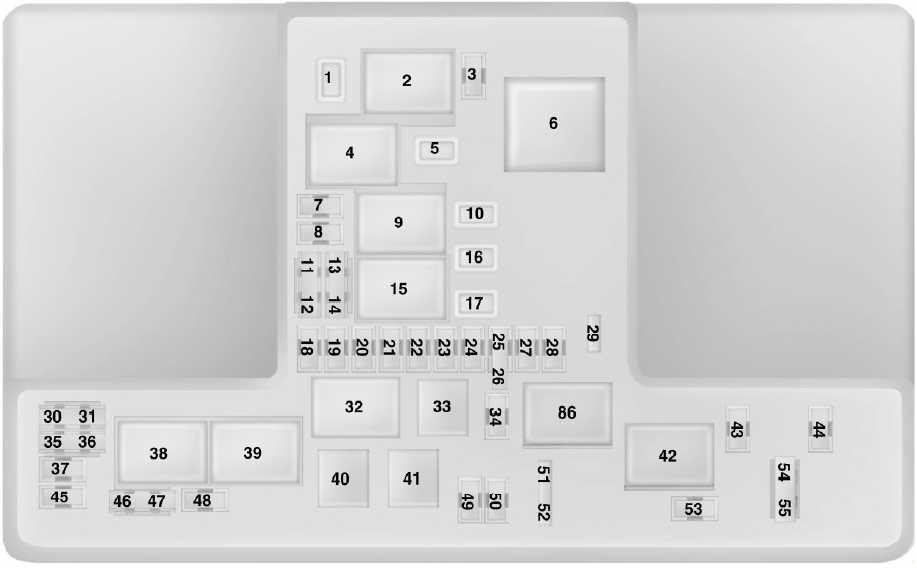

Boîte à fusibles dans le compartiment moteur
La boîte à fusibles est située dans le compartiment moteur.
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 1 | 25A | Moteur d’essuie-glace avant droit. |
| 2 | — | Relais du moteur de démarrage. |
| 3 | 15 A | Essuie-glaces automatiques (capteur de pluie). Essuie-glace arrière. |
| 4 | — | Relais de ventilateur. |
| 5 | 20A | Position arrière de l’alimentation auxiliaire de la console. |
| 6 | — | Relais de chauffage auxiliaire. |
| 7 | 20 A | Module de commande du système de traction. |
| 8 | 20A | Module de commande du système de traction. |
| 9 | — | Relais du module de commande du système de traction. |
| 10 | 20A | Position avant de l’alimentation auxiliaire pour le conducteur. |
| 11 | 15 A | Module de commande du système de traction. |
| 12 | 15 A | Module de commande du système de traction. |
| 13 | 10 A | Module de commande du système de traction. |
| 14 | 10 A | Module de commande du système de traction. |
| 15 | — | Relais de démarrage. |
| 16 | 20A | Position d’alimentation auxiliaire de la console. |
| 17 | 20A | Position d’alimentation auxiliaire dans le coffre (break uniquement). |
| 18 | 10 A | Module de commande du système de traction. |
| 19 | 10 A | Direction assistée. |
| 20 | 10 A | Phares. Interrupteur de phares. |
| 21 | 15 A | Module de commande de transmission. Pompe à huile de transmission. |
| 22 | 10 A | Climatisation. |
| 23 | 15 A | Moniteur d’angle mort. Caméra arrière. Régulateur de vitesse adaptatif. Indicateur d’avertissement de collision. Module de qualité de tension. Capteur de qualité de l’air. |
| 24 | 10 A | Non utilisé (réserve). |
| 25 | 10 A | Système de prévention du blocage des roues. |
| 26 | 10 A | Module de commande du système de traction. |
| 27 | — | Non utilisé. |
| Numéro | Ampère [A] | Description |
|---|---|---|
| 28 | 10 A | Pompe d’essuie-glace arrière. |
| 29 | — | Non utilisé. |
| 30 | — | Non utilisé. |
| 31 | — | Non utilisé. |
| 32 | — | Relais de ventilateur de refroidissement. |
| 33 | — | Relais de climatisation. |
| 34 | 15 A | Verrouillage électrique de la colonne de direction. |
| 35 | — | Non utilisé. |
| 36 | — | Non utilisé. |
| 37 | — | Non utilisé. |
| 38 | — | Relais de ventilateur de refroidissement. |
| 39 | — | Relais de ventilateur de refroidissement. |
| 40 | — | Non utilisé. |
| 41 | — | Relais de klaxon. |
| 42 | — | Relais de pompe à carburant. |
| 43 | — | Non utilisé. |
| 44 | 5A | Buse d’essuie-glace chauffante. |
| 45 | — | Non utilisé. |
| 46 | 10 A | Alternateur. |
| 47 | 10 A | Interrupteur de frein. |
| 48 | 20A | Klaxon. |
| 49 | 5A | Moniteur de débit d’air massique. |
| 49 | 20A | Élément chauffant de carburant – Diesel. |
| 50 | 10 A | Ventilateur de refroidissement de transmission. |
| 51 | — | Non utilisé. |
| 52 | — | Non utilisé. |
| 53 | 10 A | Sièges électriques. |
| 54 | 5A | Télécommande de chauffage à carburant. |
| 55 | 5A | Non utilisé (réserve). |

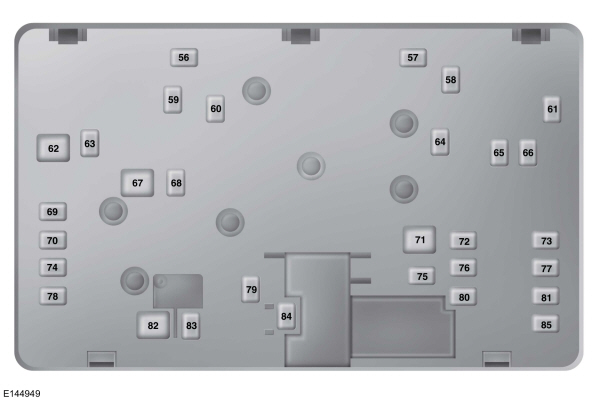

Boîte à fusibles – fond
Les fusibles sont situés au fond de la boîte à fusibles.
Pour y accéder, suivez les étapes suivantes :
1) Déverrouillez les deux clips situés de chaque côté de la boîte à fusibles.
2) Soulevez le côté intérieur de la boîte à fusibles de son logement.
3) Faites glisser la boîte à fusibles vers le centre du compartiment moteur.
4) Faites pivoter le côté extérieur de la boîte à fusibles pour accéder au fond.
| Numéro | Ampère [A] | Description |
|---|---|---|
| Numéro | Ampère [A] | Description |
| 56 | — | Non utilisé. |
| 57 | 20A | Vaporisateur Diesel. |
| 58 | 30A | Pompe à carburant. |
| 59 | 30A / 40A | Ventilateur de refroidissement (30A). Ventilateur de refroidissement (40A – DW10F et 2.0L GTDI AU). |
| 60 | 30A / 40A | Ventilateur de refroidissement (30A). Ventilateur de refroidissement (40A – DW10F et 2.0L GTDI AU). |
| 61 | 40A | Élément chauffant du pare-brise côté gauche. |
| 62 | 50A | Module de commande de carrosserie. |
| 63 | 25A / 30A | Ventilateur de refroidissement (25A). Ventilateur de refroidissement (30A – DW10F et 2.0L GTDI AU). |
| 64 | 30A | Chauffage auxiliaire. |
| 65 | 20A | Siège avant chauffant. |
| 66 | 40A | Élément chauffant du pare-brise côté droit. |
| 67 | 50A | Module de commande de carrosserie. |
| 68 | 40A | Lunette arrière chauffante. |
| 69 | 30A | Système de prévention du blocage des roues. |
| Numéro | Ampère [A] | Description |
|---|---|---|
| 70 | 30A | Siège passager. |
| 71 | 60A | Chauffage auxiliaire. |
| 72 | 30A | Toit ouvrant |
| 73 | 20A | Siège arrière chauffant. |
| 74 | 30A | Module de siège conducteur. |
| 75 | 30A | Chauffage auxiliaire. |
| 76 | 20A | Pompe à huile de transmission. |
| 77 | 30A | Module de siège climatisé. |
| 78 | 40A | Module de remorquage. |
| 79 | 40A | Moteur de ventilateur. |
| 80 | 30A | Module de coffre motorisé. |
| 81 | 40A | Onduleur 220 V. |
| 82 | 60A | Pompe du système de prévention du blocage. |
| 83 | 25A | Moteur d’essuie-glace avant droit. |
| 84 | 30A | Électroaimant du moteur de démarrage. |
| 85 | 20A | Chauffage de carburant. |
Ford Mondeo (2015-2021…) – schéma de la boîte à fusibles
Année de fabrication : 2015, 2016, 2017, 2018, 2019, 2020, 2021
Les fusibles de l’allume-cigare (prise de courant) de la Ford Mondeo sont les fusibles n° 10 (point d’alimentation auxiliaire avant conducteur), n° 16 (point d’alimentation auxiliaire console) et n° 17 (point d’alimentation auxiliaire coffre (break uniquement)) dans la boîte à fusibles du compartiment moteur.
2015-2019
Panneau de fusibles dans l’habitacle
Emplacement de la boîte à fusibles
Situé derrière le panneau décoratif à gauche de la colonne de direction.
Schéma de la boîte à fusibles
Affectation des fusibles dans l’habitacle
| N° | Ampérage | Composants protégés |
|---|---|---|
| N° | Ampérage | Composants protégés |
| 1 | 10 A | Éclairage d’ambiance. Ampoule de boîte à gants. Ampoule de seuil de porte. Plafonnier. Éclairage du coffre. |
| 2 | 7,5 A | Siège à mémoire. Support lombaire du conducteur. Pare-soleil panoramique (version 5 portes uniquement). |
| 3 | 20A | Déverrouillage de la porte conducteur. Déverrouillage du clapet de carburant. |
| 4 | 5A | Non utilisé (réserve). |
| 5 | 20A | Non utilisé (réserve). |
| 6 | 10 A | Non utilisé (réserve). |
| 7 | 10 A | Non utilisé (réserve). |
| 8 | 10 A | Avertisseur sonore d’alarme. |
| 9 | 10 A | Non utilisé (réserve). |
| 10 | 5A | Module d’ouverture électrique du hayon. |
| 11 | 5A | Module de sécurité connecté. |
| 12 | 7,5 A | Module d’intégration de commande avant (commande de climatisation et de radio). |
| 13 | 7,5 A | Colonne de direction. Tableau de bord. Connecteur de bus de données. |
| 14 | 10 A | Non utilisé (réserve). |
| 15 | 10 A | Passerelle de bus de données. |
| 16 | 15A | Protection enfant. Déverrouillage de la vitre du coffre. |
| 17 | 5A | Avertisseur sonore avec alimentation par batterie. |
| 18 | 5A | Allumage. Interrupteur d’allumage à bouton-poussoir. |
| N° | Ampérage | Composants protégés |
|---|---|---|
| 19 | 7,5 A | Témoin de désactivation de l’airbag passager. |
| 20 | 7,5 A | Module de commande des phares. |
| 21 | 5A | Thermomètre d’habitacle. Capteur d’humidité. |
| 22 | 5A | Non utilisé (réserve). |
| 23 | 10 A | Alimentation des accessoires temporisée. |
| 24 | 20A | Verrouillage/déverrouillage. |
| 25 | 30A | Vitre de porte conducteur. Rétroviseur extérieur conducteur. |
| 26 | 30A | Vitre de porte passager. Rétroviseur de porte passager. |
| 27 | 30A | Toit ouvrant. |
| 28 | 20A | Amplificateur audio. |
| 29 | 30A | Vitre de porte arrière côté conducteur. |
| 30 | 30A | Vitre de porte arrière côté passager. |
| 31 | 15 A | Non utilisé (réserve). |
| 32 | 10 A | Module de positionnement global. Commande vocale (SYNC). Écran d’infodivertissement. Récepteur de fréquences radio. |
| 33 | 20A | Radio. |
| 34 | 30A | Bus Run / Start (fusibles n° 19.20.21.22,35,36,37, interrupteur automatique). |
| 35 | 5A | Module de commande des restrictions. |
| 36 | 15 A | Rétroviseur intérieur à atténuation automatique. Module de siège arrière chauffant. Module CCD. Système de maintien de voie. Phares automatiques. |
| 37 | 15 A | Module de transmission intégrale. Volant chauffant. |
| 38 | 30A | Non utilisé (réserve). |
Boîte à fusibles dans le compartiment moteur
Emplacement de la boîte à fusibles
La boîte à fusibles est située dans le compartiment moteur.
Schéma de la boîte à fusibles
ad vertisements
https://googleads.g.doubleclick.net/pagead/ads?client=ca-pub-1901614450140333&output=html&h=200&slotname=4990925628&adk=1228614436&adf=1638084707&pi=t.ma~as.4990925628&w=829&fwrn=16&lmt=1618611842&rafmt=11&psa=0&format=829×200&url=https%3A%2F%2F7zpounclrk6pmhj26uun322c2u-ac4c6men2g7xr2a-fuse-box-info.translate.goog%2Fford%2Fford-mondeo-mk5-2015-2019-fuses-and-relays&flash=0&wgl=1&dt=1618611841120&bpp=4&bdt=764&idt=1278&shv=r20210414&cbv=r20190131&ptt=9&saldr=aa&prev_fmts=0x0%2C829x200%2C829x280&nras=1&correlator=2100669278464&frm=6&ife=1&pv=1&ga_vid=1887458682.1618611842&ga_sid=1618611842&ga_hid=1669983880&ga_fc=0&nhd=1&rplot=4&u_tz=120&u_his=5&u_java=0&u_h=768&u_w=1366&u_ah=728&u_aw=1366&u_cd=24&u_nplug=3&u_nmime=4&adx=83&ady=7580&biw=-12245933&bih=-12245933&isw=1351&ish=509&ifk=3807077385&scr_x=-12245933&scr_y=-12245933&eid=44739547%2C21066430%2C44740079&oid=3&pvsid=1312092309777504&pem=88&top=http%3A%2F%2Ftranslate.google.com&eae=0&brdim=0%2C0%2C0%2C0%2C1366%2C0%2C0%2C0%2C1366%2C509&vis=2&rsz=%7C%7CeE%7C&abl=CS&pfx=0&fu=128&bc=23&ifi=4&uci=4.5858poh8zqk8&fsb=1&xpc=TZpwhD4owd&p=https%3A//7zpounclrk6pmhj26uun322c2u-ac4c6men2g7xr2a-fuse-box-info.translate.goog&dtd=1286
Affectation des fusibles et relais dans la boîte à fusibles
| N° | Ampérage | Composants protégés |
|---|---|---|
| N° | Ampérage | Composants protégés |
| 1 | 25A | Moteur d’essuie-glace avant droit. |
| 2 | – | Relais du moteur de démarrage. |
| 3 | 15 A | Essuie-glaces automatiques (capteur de pluie). Essuie-glace arrière. |
| 4 | – | Relais du moteur de ventilateur. |
| 5 | 20A | Point d’alimentation auxiliaire à l’arrière de la console. |
| 6 | – | Relais de chauffage auxiliaire. |
| 7 | 20 A | Module de commande du système de traction. |
| 8 | 20A | Module de commande du système de traction. |
| 9 | – | Relais du module de commande du groupe motopropulseur. |
| 10 | 20A | Point d’alimentation auxiliaire avant pour le conducteur. |
| 11 | 15 A | Module de commande du système de traction. |
| 12 | 15 A | Module de commande du système de traction. |
| 13 | 10 A | Module de commande du système de traction. |
| 14 | 10 A | Module de commande du système de traction. |
| 15 | – | Relais de démarrage. |
| 16 | 20A | Prise d’alimentation auxiliaire de la console. |
| 17 | 20A | Point d’alimentation auxiliaire du coffre (break uniquement). |
| 18 | 10 A | Module de commande du système de traction. |
| 19 | 10 A | Direction assistée. |
| 20 | 10 A | Phares. Interrupteur de phares. |
| 21 | 15 A | Module de commande de transmission. Pompe à huile de transmission. |
| 22 | 10 A | Climatisation. |
| 23 | 15 A | Moniteur d’angle mort. Caméra arrière. Régulateur de vitesse adaptatif. Indicateur d’avertissement de collision. Module de qualité de tension. Capteur de qualité de l’air. |
| 24 | 10 A | Non utilisé (réserve). |
| 25 | 10 A | Système de prévention du blocage des roues. |
| 26 | 10 A | Module de commande du système de traction. |
| 27 | – | Non utilisé. |
| N° | Ampérage | Composants protégés |
|---|---|---|
| 28 | 10 A | Pompe d’essuie-glace arrière. |
| 29 | – | Non utilisé. |
| 30 | – | Non utilisé. |
| 31 | – | Non utilisé. |
| 32 | – | Relais de ventilateur de refroidissement. |
| 33 | – | Relais de climatisation. |
| 34 | 15 A | Verrouillage électrique de la colonne de direction. |
| 35 | – | Non utilisé. |
| 36 | – | Non utilisé. |
| 37 | – | Non utilisé. |
| 38 | – | Relais de ventilateur de refroidissement. |
| 39 | – | Relais de ventilateur de refroidissement. |
| 40 | – | Non utilisé. |
| 41 | – | Relais de klaxon. |
| 42 | – | Relais de pompe à carburant. |
| 43 | – | Non utilisé. |
| 44 | 5A | Buse d’essuie-glace chauffante. |
| 45 | – | Non utilisé. |
| 46 | 10 A | Alternateur. |
| 47 | 10 A | Interrupteur de frein. |
| 48 | 20A | Klaxon. |
| 49 | 5A | Moniteur de débit d’air massique. |
| 49 | 20A | Chauffage de carburant – Diesel. |
| 50 | 10 A | Ventilateur de refroidissement de transmission. |
| 51 | – | Non utilisé. |
| 52 | – | Non utilisé. |
| 53 | 10 A | Sièges électriques. |
| 54 | 5A | Télécommande de chauffage à carburant. |
| 55 | 5A | Non utilisé (réserve). |
Boîte à fusibles – fond
Emplacement de la boîte à fusibles
Les fusibles sont situés au fond de la boîte à fusibles.

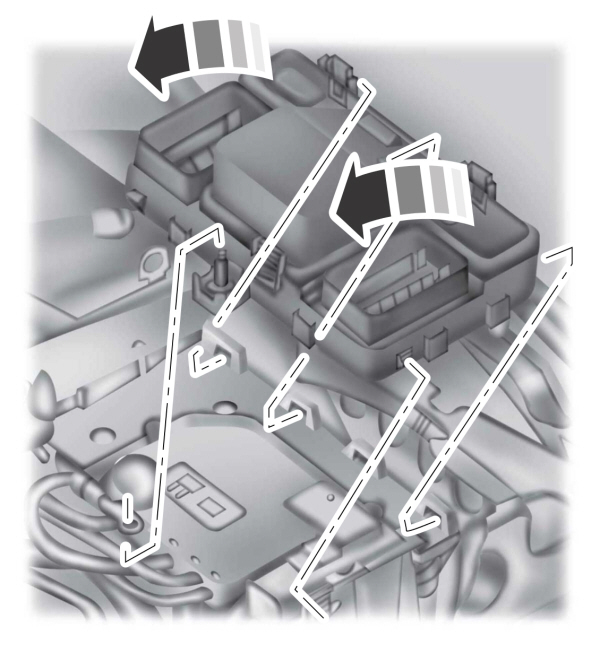

Pour y accéder, suivez les étapes suivantes :
1) Déverrouillez les deux clips situés de chaque côté de la boîte à fusibles.
2) Soulevez le côté intérieur de la boîte à fusibles de son logement.
3) Faites glisser la boîte à fusibles vers le centre du compartiment moteur.
4) Faites pivoter le côté extérieur de la boîte à fusibles pour accéder au fond.
ad vertisements

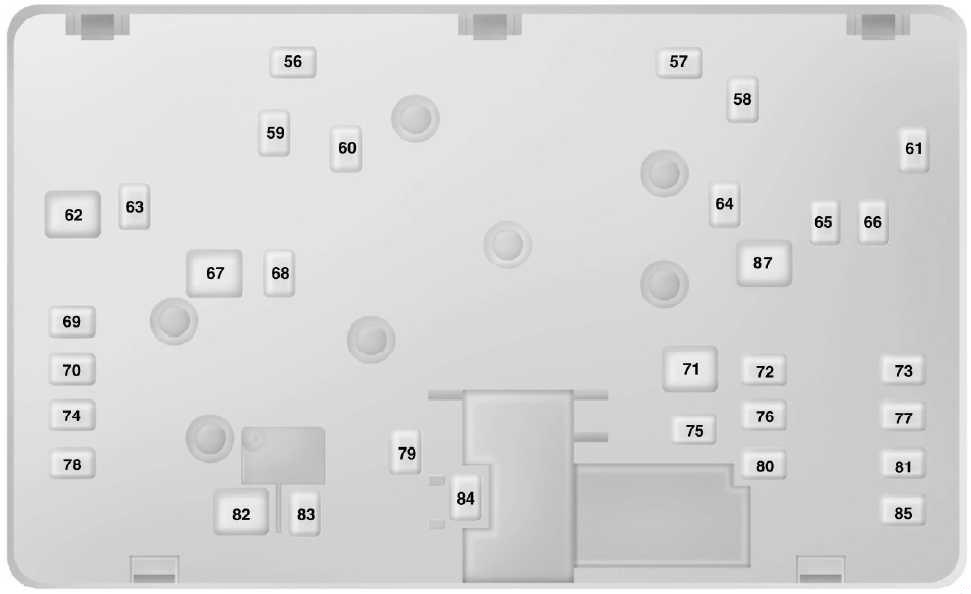

Schéma de la boîte à fusibles
Affectation des fusibles dans la boîte de distribution (fond)
| N° | Ampérage | Composants protégés |
|---|---|---|
| N° | Ampérage | Composants protégés |
| 56 | – | Non utilisé. |
| 57 | 20A | Vaporisateur diesel. |
| 58 | 30A | Pompe à carburant. |
| 59 | 30A / 40A | Ventilateur de refroidissement (30A). Ventilateur de refroidissement (40A – DW10F et 2,0L GTDI AU). |
| 60 | 30A / 40A | Ventilateur de refroidissement (30A). Ventilateur de refroidissement (40A – DW10F et 2,0L GTDI AU). |
| 61 | 40A | Élément chauffant du pare-brise côté gauche. |
| 62 | 50A | Module de commande de carrosserie. |
| 63 | 25A / 30A | Ventilateur de refroidissement (25A). Ventilateur de refroidissement (30A – DW10F et 2,0L GTDI AU). |
| 64 | 30A | Chauffage auxiliaire. |
| 65 | 20A | Siège avant chauffant. |
| 66 | 40A | Élément chauffant du pare-brise côté droit. |
| 67 | 50A | Module de commande de carrosserie. |
| 68 | 40A | Lunette arrière chauffante. |
| 69 | 30A | Système de prévention du blocage des roues. |
| N° | Ampérage | Composants protégés |
|---|---|---|
| 70 | 30A | Siège passager. |
| 71 | 60A | Chauffage auxiliaire. |
| 72 | Toit ouvrant. | |
| 73 | Siège arrière chauffant. | |
| 74 | Module de siège conducteur. | |
| 75 | Chauffage auxiliaire. | |
| 76 | Pompe à huile de transmission. | |
| 77 | Module de siège climatisé. | |
| 78 | Module de remorquage. | |
| 79 | Moteur de ventilateur. | |
| 80 | Module de coffre à commande électrique. | |
| 81 | Onduleur 220 V. | |
| 82 | Pompe du système anti-blocage. | |
| 83 | Moteur d’essuie-glace avant droit. | |
| 84 | Électrovanne du moteur de démarrage. | |
| 85 | Chauffage de carburant. |
Ford Mondeo – schéma des fusibles
Année de fabrication : 2020.
Véhicules fabriqués à partir du 04.09.2019
Unité de commande d’alimentation
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 1 | 25 A1 | Moteur d’essuie-glace avant droit. |
| 2 | — | Relais du moteur de démarrage. |
| 3 | 15 A2 | Essuie-glaces automatiques (capteur de pluie) ; Essuie-glace arrière. |
| 4 | — | Relais du moteur de ventilateur. |
| 5 | 20 A1 | Arrière de la prise d’alimentation auxiliaire de la console. |
| 6 | — | Relais de chauffage auxiliaire. |
| 7 | 20 A2 | Module de commande du groupe motopropulseur. |
| 8 | 20 A2 | Module de commande du groupe motopropulseur. |
| 9 | — | Relais du module de commande du groupe motopropulseur. |
| 10 | 20 A1 | Prise d’alimentation auxiliaire avant côté conducteur. |
| 11 | 15 A3 | Module de commande du groupe motopropulseur. |
| 12 | 15 A3 | Module de commande du groupe motopropulseur. |
| 13 | 10 A3 | Module de commande du groupe motopropulseur. |
| 14 | 10 A3 | Module de commande du groupe motopropulseur. |
| 15 | — | Relais d’allumage/démarrage. |
| 16 | 20 A1 | Prise d’alimentation auxiliaire de la console. |
| 17 | — | Non utilisé. |
| 18 | 10 A2 | Module de commande du groupe motopropulseur. |
| 19 | 10 A2 | Système d’assistance à la direction. |
| 20 | 10 A2 | Phares ; Interrupteur de phares. |
| 21 | 15 A2 | Module de commande de transmission ; Pompe à huile de transmission. |
| 22 | — | Non utilisé. |
| 23 | 15 A2 | Surveillance d’angle mort ; Caméra arrière ; Système de régulateur de vitesse adaptatif ; Témoin d’avertissement de collision ; Module de qualité de tension ; Capteur de qualité de l’air. |
| 24 | — | Non utilisé. |
| 25 | 10 A3 | Système de prévention du blocage des roues au freinage. |
| 26 | 10 A3 | Module de commande du groupe motopropulseur. |
| 27 | — | Non utilisé. |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 28 | 10 A2 | Pompe de lave-glace arrière. |
| 29 | — | Non utilisé. |
| 30 | — | Non utilisé. |
| 31 | — | Non utilisé. |
| 32 | — | Relais de ventilateur de refroidissement. |
| 33 | — | Relais du système de climatisation. |
| 34 | 15 A2 | Verrouillage électrique de la colonne de direction. |
| 35 | — | Non utilisé. |
| 36 | — | Non utilisé. |
| 37 | — | Non utilisé. |
| 38 | — | Relais de pompe à vide. |
| 39 | — | Relais de pompe à vide. |
| 40 | — | Relais de pompe à carburant. |
| 41 | — | Relais d’avertisseur sonore. |
| 42 | — | Non utilisé. |
| 43 | — | Non utilisé. |
| 44 | 5 A2 | Chauffage de la buse de lave-glace. |
| 45 | 5 A2 | Surveillance de la pompe à vide. |
| 46 | 10 A3 | Non utilisé (réserve). |
| 47 | 10 A3 | Interrupteur marche/arrêt des freins. |
| 48 | 20 A2 | Avertisseur sonore. |
| 49 | 5 A2 | Surveillance du débitmètre d’air. |
| 50 | — | Non utilisé. |
| 51 | 15 A3 | Contrôle du système d’onduleur. |
| 52 | 15 A3 | Module de commande électronique de la batterie. |
| 53 | 10 A2 | Sièges à réglage électrique. |
| 54 | 10 A3 | Pompe de refroidissement électrique. |
| 55 | 10 A3 | Système de climatisation électrique. |
1Fusible de type M.
2Microfusible.
3Microfusible double.
Unité de commande d’alimentation — fond
Les fusibles sont situés au fond de la boîte à fusibles. Pour accéder au fond de la boîte à fusibles :
- Dégagez les deux crochets situés de chaque côté de la boîte à fusibles.
- Soulevez le côté intérieur de la boîte à fusibles de son support.
- Faites glisser la boîte à fusibles vers le centre du compartiment moteur.
- Faites pivoter le côté extérieur de la boîte à fusibles pour atteindre le fond.
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 56 | — | Non utilisé. |
| 57 | 20 A4 | Vaporisateur moteur Diesel. |
| 58 | 30 A4 | Pompe à carburant. |
| 59 | 30 A5 | Ventilateur |
| 40 A5 | Ventilateur (DW10F et 2,0L GTDI AU). | |
| 60 | 30 A5 | Ventilateur |
| 40 A5 | Ventilateur (DW10F et 2,0L GTDI AU). | |
| 61 | 40 A4 | Élément chauffant du pare-brise côté gauche. |
| 62 | 50 A5 | Module de commande des systèmes de carrosserie. |
| 63 | 25 A4 | Ventilateur |
| 30 A4 | Ventilateur (DW10F et 2,0L GTDI AU). | |
| 64 | 30 A4 | Chauffage auxiliaire. |
| 65 | 20 A4 | Siège avant chauffant. |
| 66 | 40 A4 | Élément chauffant du pare-brise côté droit. |
| 67 | 50 A5 | Module de commande des systèmes de carrosserie. |
| 68 | 40 A4 | Lunette arrière chauffante. |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 69 | 30 A4 | Système de prévention du blocage des roues au freinage. |
| 70 | 30 A4 | Siège passager. |
| 71 | 60 A5 | Chauffage auxiliaire. |
| 72 | 30 A4 | Toit ouvrant. |
| 73 | 20 A4 | Siège arrière chauffant. |
| 74 | 30 A4 | Module de siège conducteur. |
| 75 | 30 A4 | Chauffage auxiliaire. |
| 76 | 20 A4 | Pompe à huile de transmission. |
| 77 | 30 A4 | Module de siège avec système de chauffage et de climatisation. |
| 78 | 40 A4 | Module de remorquage. |
| 79 | 40 A4 | Moteur de ventilateur. |
| 80 | 30 A4 | Module de coffre électrique. |
| 81 | 40 A4 | Onduleur 220 V. |
| 82 | 60 A5 | Pompe du système de prévention du blocage des roues au freinage. |
| 83 | 25 A4 | Moteur d’essuie-glace avant droit. |
| 84 | 30 A4 | Électroaimant du moteur de démarrage. |
| 85 | 20 A4 | Chauffage alimenté par carburant. |
4Fusible de type M.
5Fusible de type J.
Boîte à fusibles dans l’habitacle
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 1 | — | Non utilisé. |
| 2 | 7,5 A6 | Siège avec fonction mémoire ; Support lombaire pour le conducteur ; Pare-soleil électrique de toit panoramique (uniquement les modèles à cinq portes). |
| 3 | 20 A6 | Déverrouillage de la porte conducteur ; Déverrouillage du clapet de réservoir de carburant. |
| 4 | 5 A6 | Non utilisé (réserve). |
| 5 | 20 A6 | Non utilisé (réserve). |
| 6 | 10 A7 | Non utilisé (réserve). |
| 7 | 10 A7 | Non utilisé (réserve). |
| 8 | 10 A7 | Sirène du système d’avertissement. |
| 9 | 10 A7 | Non utilisé (réserve). |
| 10 | 5 A7 | Module de commande du hayon électrique. |
| Module de commande du système télématique. | ||
| 11 | 5 A7 | Module de sécurité intégré. |
| 12 | 7,5 A7 | Module d’intégration de commande avant (commande de climatisation et de radio). |
| 13 | 7,5 A7 | Colonne de direction ; Tableau de bord ; Connecteur de diagnostic. |
| 14 | 10 A7 | Non utilisé (réserve). |
| 15 | 10 A7 | Passerelle du connecteur de diagnostic. |
| 16 | 15 A6 | Verrouillage des portes enfants ; Déverrouillage de la vitre du hayon. |
| 17 | 5 A7 | Sirène d’alarme alimentée par batterie. |
| 18 | 5 A7 | Interrupteur d’allumage ; Bouton d’interrupteur d’allumage. |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 19 | 7,5 A7 | Témoin de désactivation de l’airbag passager. |
| 20 | 7,5 A7 | Module de commande des phares. |
| 21 | 5 A7 | Thermomètre d’habitacle ; Capteur d’humidité. |
| 22 | 5 A7 | Non utilisé (réserve). |
| 23 | 10 A6 | Alimentation des accessoires temporisée. |
| 24 | 20 A6 | Verrouillage/déverrouillage. |
| 25 | 30 A6 | Vitre de porte conducteur ; Rétroviseur de porte conducteur. |
| 26 | 30 A6 | Vitre de porte passager avant ; Rétroviseur de porte passager avant. |
| 27 | 30 A6 | Toit ouvrant. |
| 28 | 20 A6 | Amplificateur audio. |
| 29 | 30 A6 | Vitre de porte arrière côté conducteur. |
| 30 | 30 A6 | Vitre de porte arrière côté passager. |
| 31 | 15 A6 | Non utilisé (réserve). |
| 32 | 10 A6 | Module du système de localisation par satellite ; Commande vocale (SYNC) ; Écran d’information et système d’électronique grand public ; Récepteur de fréquences radio. |
| 33 | 20 A6 | RADIO. |
| 34 | 30 A6 | Fusible de démarrage/allumage (fusibles n° 19, 20, 21, 22, 35, 36, 37, interrupteur d’installation). |
| 35 | 5 A6 | Module de commande du système de sécurité supplémentaire. |
| 36 | 15 A6 | Rétroviseur intérieur à atténuation automatique ; Module de siège arrière chauffant ; Module CCD ; Système d’assistance au maintien de voie ; Contrôle automatique des feux de route. |
| 37 | 15 A6 | Volant chauffant. |
| 38 | 30 A6 | Non utilisé (réserve). |
Ford Mondeo – schéma de la boîte à fusibles
Année de fabrication : 2021, 2022.
Véhicules fabriqués à partir du 01.04.2021
Boîte à fusibles d’alimentation
| Numéro | Ampérages [A] | Description |
|---|---|---|
| Numéro | Ampérages [A] | Description |
| 1 | 25 A1 | Moteur d’essuie-glace avant droit. |
| 2 | — | Relais du moteur de démarrage. |
| 3 | 15 A2 | Essuie-glaces automatiques (capteur de pluie) ; Essuie-glace arrière. |
| 4 | — | Relais du ventilateur. |
| 5 | 20 A1 | Arrière de la prise d’alimentation auxiliaire de la console. |
| 6 | — | Relais de chauffage auxiliaire. |
| 7 | 20 A2 | Module de commande du groupe motopropulseur. |
| 8 | 20 A2 | Module de commande du groupe motopropulseur. |
| 9 | — | Relais du module de commande du groupe motopropulseur. |
| 10 | 20 A1 | Prise d’alimentation auxiliaire avant côté conducteur. |
| 11 | 15 A3 | Module de commande du groupe motopropulseur. |
| 12 | 15 A3 | Module de commande du groupe motopropulseur. |
| 13 | 10 A3 | Module de commande du groupe motopropulseur. |
| 14 | 10 A3 | Module de commande du groupe motopropulseur. |
| 15 | — | Relais d’allumage/démarrage. |
| 16 | 20 A1 | Prise d’alimentation auxiliaire de la console. |
| 17 | — | Non utilisé. |
| 18 | 10 A2 | Module de commande du groupe motopropulseur. |
| 19 | 10 A2 | Système d’assistance à la direction. |
| 20 | 10 A2 | Phares. Interrupteur de phares. |
| 21 | 15 A2 | Module de commande de transmission ; Pompe à huile de transmission ; Convertisseur de véhicule hybride. |
| 22 | — | Non utilisé. |
| 23 | 15 A2 | Surveillance d’angle mort ; Caméra arrière ; Système de régulateur de vitesse adaptatif ; Témoin d’avertissement de collision ; Module de qualité de tension ; Capteur de qualité de l’air ; Affichage tête haute. |
| 24 | — | Non utilisé. |
| 25 | 10 A3 | Système de prévention du blocage des roues au freinage. |
| 26 | 10 A3 | Module de commande du groupe motopropulseur. |
| 27 | — | Non utilisé. |
| Numéro | Ampérage [A] | Description |
|---|---|---|
| 28 | — | Non utilisé. |
| 29 | 15 A2 | Module de commande électronique de la batterie. |
| 30 | — | Non utilisé. |
| 31 | — | Non utilisé. |
| 32 | — | Non utilisé. |
| 33 | — | Non utilisé. |
| 34 | 15 A2 | Blocage électrique de la colonne de direction. |
| 35 | 15 A3 | Non utilisé (réserve). |
| 36 | 15 A3 | Non utilisé (réserve). |
| 37 | — | Non utilisé. |
| 38 | — | Relais de pompe à vide. |
| 39 | — | Relais de pompe à vide. |
| 40 | — | Relais de pompe à carburant. |
| 41 | — | Relais d’avertisseur sonore. |
| 42 | — | Non utilisé. |
| 43 | — | Non utilisé. |
| 44 | 5 A2 | Chauffage de la buse de lave-glace. |
| 45 | 5 A2 | Surveillance de la pompe à vide. |
| 46 | 10 A3 | Non utilisé (réserve). |
| 47 | 10 A3 | Interrupteur marche/arrêt des freins. |
| 48 | 20 A2 | Avertisseur sonore. |
| 49 | 5 A2 | Surveillance du débitmètre d’air. |
| 50 | — | Non utilisé. |
| 51 | 15 A3 | Contrôle du système d’onduleur. |
| 52 | 15 A3 | Module de commande électronique de la batterie. |
| 53 | 10 A2 | Sièges à réglage électrique. |
| 54 | 10 A3 | Pompe de refroidissement électrique. |
| 55 | 10 A3 | Système de climatisation électrique. |
1Fusible de type M.
2Microfusible.
3Microfusible double.
Boîte à fusibles — fond
Les fusibles sont situés au fond de la boîte à fusibles. Pour accéder au fond de la boîte à fusibles :
- Dégagez les deux crochets situés de chaque côté de la boîte à fusibles.
- Soulevez le côté intérieur de la boîte à fusibles de son support.
- Faites glisser la boîte à fusibles vers le centre du compartiment moteur.
- Faites pivoter le côté extérieur de la boîte à fusibles pour atteindre le fond.
| Numéro | Ampérages [A] | Description |
|---|---|---|
| Numéro | Ampérages [A] | Description |
| 56 | 30 A4 | Pompe à carburant. |
| 57 | 20 A4 | Non utilisé (réserve). |
| 58 | — | Non utilisé. |
| 59 | 40 A4 | Système de prévention du blocage des roues au freinage. |
| 60 | 40 A4 | Ventilateur électronique. |
| 61 | 40 A4 | Élément chauffant du pare-brise côté gauche. |
| 62 | 50 A5 | Module de commande des systèmes de carrosserie. |
| 63 | — | Non utilisé. |
| 64 | 30 A4 | Non utilisé (réserve). |
| 65 | 20 A4 | Siège avant chauffant. |
| 66 | 40 A4 | Élément chauffant du pare-brise côté droit. |
| 67 | 50 A5 | Module de commande des systèmes de carrosserie. |
| 68 | 40 A4 | Pare-brise chauffant. |
| 69 | — | Non utilisé. |
| Numéro | Ampérages [A] | Description |
|---|---|---|
| 70 | 30 A4 | Siège passager. |
| 71 | 60 A5 | Non utilisé (réserve). |
| 72 | — | Non utilisé. |
| 73 | 20 A4 | Siège arrière chauffant. |
| 74 | 30 A4 | Module de siège conducteur. |
| 75 | — | Non utilisé. |
| 76 | 20 A4 | Pompe à huile de transmission. |
| 77 | 30 A4 | Module de siège avec système de chauffage et de climatisation. |
| 78 | 40 A4 | Non utilisé (réserve). |
| 79 | 40 A4 | Moteur de ventilateur. |
| 80 | — | Non utilisé. |
| 81 | 40 A4 | Onduleur. |
| 82 | — | Non utilisé. |
| 83 | 25 A4 | Moteur d’essuie-glace avant droit. |
| 84 | — | Non utilisé. |
| 85 | 20 A4 | Non utilisé (réserve). |
4Fusible de type M.
5Fusible de type J.
Boîte à fusibles dans l’habitacle
| Numéro | Ampérages [A] | Description |
|---|---|---|
| Numéro | Ampérages [A] | Description |
| 1 | — | Non utilisé. |
| 2 | 7,5 A6 | Siège avec fonction mémoire ; Support lombaire conducteur ; Pare-soleil électrique de toit panoramique (uniquement les modèles à cinq portes). |
| 3 | 20 A6 | Déverrouillage de la porte conducteur ; Déverrouillage du clapet de réservoir de carburant. |
| 4 | 5 A6 | Non utilisé (réserve). |
| 5 | 20 A6 | Non utilisé (réserve). |
| 6 | 10 A7 | Non utilisé (réserve). |
| 7 | 10 A7 | Non utilisé (réserve). |
| 8 | 10 A7 | Sirène du système d’avertissement. |
| 9 | 10 A7 | Non utilisé (réserve). |
| 10 | 5 A7 | Module de commande de porte de coffre. |
| Module de commande du système télématique. | ||
| 11 | 5 A7 | Module de sécurité intégré. |
| 12 | 7,5 A7 | Module d’intégration de commande avant (commande du système de climatisation et de radio). |
| 13 | 7,5 A7 | Colonne de direction ; Tableau de bord ; Connecteur de diagnostic. |
| 14 | 10 A7 | Non utilisé (réserve). |
| 15 | 10 A7 | Passerelle du connecteur de diagnostic. |
| 16 | 15 A6 | Verrouillage des portes enfants ; Déverrouillage de la vitre du hayon. |
| 17 | 5 A7 | Sirène d’avertissement alimentée par batterie. |
| 18 | 5 A7 | Interrupteur d’allumage ; Bouton d’interrupteur d’allumage. |
| Numéro | Ampérage [A] | Description |
|---|---|---|
| 19 | 7,5 A7 | Témoin de désactivation de l’airbag passager. |
| 20 | 7,5 A7 | Module de commande des phares. |
| 21 | 5 A7 | Thermomètre d’habitacle ; Capteur d’humidité. |
| 22 | 5 A7 | Non utilisé (réserve). |
| 23 | 10 A6 | Alimentation des accessoires temporisée. |
| 24 | 20 A6 | Verrouillage/déverrouillage. |
| 25 | 30 A6 | Vitre de porte conducteur ; Rétroviseur de porte conducteur. |
| 26 | 30 A6 | Vitre de porte passager avant ; Rétroviseur de porte passager. |
| 27 | 30 A6 | Toit ouvrant. |
| 28 | 20 A6 | Amplificateur audio. |
| 29 | 30 A6 | Vitre de porte arrière côté conducteur. |
| 30 | 30 A6 | Vitre de porte arrière côté passager. |
| 31 | 15 A6 | Non utilisé (réserve). |
| 32 | 10 A6 | Module du système de localisation par satellite ; Commande vocale (SYNC) ; Écran d’information et système d’électronique grand public ; Récepteur de fréquences radio. |
| 33 | 20 A6 | RADIO ; Suppression active du bruit. |
| 34 | 30 A6 | Fusible de démarrage (fusibles n° 19, 20, 21, 22, 35, 36, 37, interrupteur d’installation). |
| 35 | 5 A6 | Module de commande du système de sécurité supplémentaire. |
| 36 | 15 A6 | Rétroviseur intérieur à atténuation automatique ; Module de siège arrière chauffant ; Module de freinage contrôlé par ordinateur ; Système d’assistance au maintien de voie ; Contrôle automatique des feux de route. |
| 37 | 15 A6 | Volant chauffant. |
| 38 | 30 A6 | Non utilisé (réserve). |
À propos de la Ford Mondeo (1992-2022)
La Ford Mondeo est un modèle populaire de la classe moyenne, introduit pour la première fois en 1992. Au cours de son existence, elle a connu plusieurs générations et est devenue appréciée pour sa fiabilité, son confort et sa large gamme d’options de motorisation. La Mondeo propose différents types de moteurs, y compris des variantes essence et diesel, qui diffèrent en termes de puissance et de consommation de carburant. Au fil des ans, la Mondeo s’est distinguée par son design moderne, ses technologies avancées et ses caractéristiques de sécurité, ce qui en fait un choix attrayant pour les familles et les particuliers à la recherche d’un véhicule confortable et efficace.
Schéma de la boîte à fusibles Ford Mondeo
Cette page présente le schéma de la boîte à fusibles de la Ford Mondeo, essentiel pour l’identification et l’entretien des systèmes électriques du véhicule. La boîte à fusibles de ce modèle est généralement située dans le compartiment moteur et sous le tableau de bord. Les schémas de cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager les systèmes électriques. La boîte à fusibles est indispensable au bon fonctionnement du véhicule, il est donc important de connaître sa disposition et les fonctions de chaque fusible.
