Ford Aspire (1994-1997) – Boîte à fusibles
Schéma des fusibles et relais – Ford Aspire
Concerne les nouveaux véhicules des années :
1994, 1995, 1996, 1997.
Bloc de fusibles principal
Pour retirer le bloc de fusibles principal et remplacer un fusible :
- Débranchez le câble négatif de la batterie.
- Dévissez les écrous aux deux extrémités.
- Soulevez le bloc de fusibles et ouvrez les couvercles latéraux du bloc de fusibles.
- Dévissez les vis des deux côtés du bloc.
- Remplacez le fusible par un nouveau de même valeur.
Pour installer le bloc de fusibles :
- Replacez le couvercle du bloc de fusibles et serrez les vis des deux côtés.
- Fixez les écrous aux deux extrémités du bloc de fusibles.
- Reconnectez le câble négatif de la batterie.
| Numéro | Ampérage [A] | Description |
| 1 | 30 | Ventilateur de refroidissement |
| 2 | 60 | ABS |
| 3 | 80 | Moniteur de diagnostic des airbags, |
| Unité de commande du système de freinage antiblocage, | ||
| Relais du système de freinage antiblocage, | ||
| Système audio, | ||
| Ampoule de recul, | ||
| Unité du système de freinage, | ||
| Relais du moteur du ventilateur, | ||
| Ampoule de charge, | ||
| Unité centrale, | ||
| Allume-cigare, | ||
| Relais du ventilateur de refroidissement, | ||
| Relais des feux de jour, | ||
| Clignotants, | ||
| Ampoule de position avant, | ||
| Essuie-glace et lave-glace avant, |
| Témoin lumineux, | ||
| Klaxon, | ||
| Bobine d’allumage, | ||
| Éclairage (interrupteur de climatisation, tableau de bord, interrupteur de dégivrage arrière, indicateur de changement de vitesse), | ||
| Témoins du tableau de bord (préparation des airbags, système de freinage antiblocage, système de freinage, charge, contrôle moteur, carburant, pression d’huile, dégivrage arrière, ceinture de sécurité, tachymètre), | ||
| Ampoule intérieure, | ||
| Ampoule de plaque d’immatriculation, | ||
| Module de commande du système de traction, | ||
| Dégivrage arrière, | ||
| Relais de dégivrage arrière, | ||
| Essuie-glace et lave-glace arrière, | ||
| Ampoule arrière, | ||
| Relais des feux arrière, | ||
| Clignotants, | ||
| Feu stop | ||
| 4 | 30 | Moniteur de diagnostic des airbags, |
| Module de commande du système de traction | ||
| 5 | 30 | Phares |

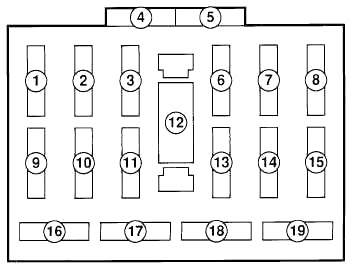

Panneau de fusibles du tableau de bord
| Numéro | Ampérage [A] | Description |
| 1 | 10 | Système d’airbags, |
| Système de prévention du blocage des roues, | ||
| Relais du système de freinage antiblocage, | ||
| Relais du moteur du ventilateur, | ||
| Relais du ventilateur de refroidissement, | ||
| Relais principal d’allumage | ||
| 2 | 15 | Lampes de recul, |
| Unité centrale, | ||
| Clignotants, | ||
| Témoins du tableau de bord (préparation des airbags, système de freinage antiblocage, système de freinage, charge, contrôle moteur, pression d’huile, ceinture de sécurité, dégivrage arrière, changement de vitesse), | ||
| Indicateurs du tableau de bord (carburant, actionneur de transmission, tachymètre, clignotants), | ||
| Clignotants, | ||
| Relais de dégivrage arrière | ||
| 3 | 20 | Dégivrage de la lunette arrière |
| 4 | 20 | Fusible de rechange |
| 5 | 15 | Fusible de rechange |
| 6 | – | – |
| 7 | 15 | Feux de brouillard avant |
| 8 | – | – |
| 9 | – | – |
| 10 | 20 | Interrupteur de climatisation |
| Relais de climatisation | ||
| Moteur du ventilateur du condenseur, |
| Essuie-glaces et lave-glaces de pare-brise | ||
| 11 | 15 | Groupe moteur du ventilateur, |
| Système de feux de jour, | ||
| Essuie-glace et lave-glace arrière | ||
| 12 | 30 | Moteur du ventilateur de climatisation |
| 13 | 15 | Feux de détresse |
| 14 | 15 | Unité du système de freinage antiblocage, |
| Feux de freinage, | ||
| Ampoule d’éclairage, | ||
| Klaxon | ||
| 15 | 15 | Feux de position avant, |
| Éclairage du tableau de bord, | ||
| Ampoules de plaque d’immatriculation, | ||
| Feux de stationnement, | ||
| Feux arrière, | ||
| Témoin lumineux | ||
| 16 | 15 | Système audio, |
| Allume-cigare | ||
| 17 | – | – |
| 18 | – | – |
| 19 | 10 | Système audio, |
| Ampoules de recul, | ||
| Module central, | ||
| Ampoule de chauffage intérieur Module de commande du système de traction |
Disjoncteur
Les systèmes de climatisation nécessitent un courant élevé. Si le courant nominal est dépassé, le disjoncteur s’ouvre.

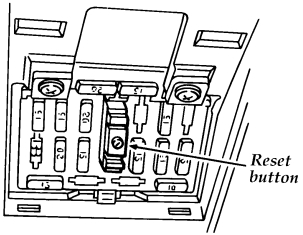

Si le circuit est interrompu par le disjoncteur automatique, désactivez tous les interrupteurs de chauffage et de climatisation et réinitialisez le circuit en appuyant sur le bouton de réinitialisation situé sur le panneau de fusibles intérieur.
