Ford Expedition U222 (2003-2006) – boîte à fusibles

Schéma des fusibles et relais – Ford Expedition U222

Concerne les véhicules fabriqués entre :

2003, 2004, 2005, 2006.



Schéma de la boîte à fusibles de l’habitacle

La boîte à fusibles est située sous le côté droit du tableau de bord. Retirez le couvercle du panneau pour accéder aux fusibles.

À propos du Ford Expedition U222 (2003-2006)

Le Ford Expedition U222, produit de 2003 à 2006, est un SUV robuste qui offre un intérieur spacieux et des performances puissantes. Ce modèle est réputé pour sa capacité à affronter divers terrains et offre une conduite confortable pour les grandes familles ou les groupes. Le Ford Expedition U222 était équipé de diverses motorisations, y compris le populaire moteur V8 de 5,4 litres, qui fournit une puissance suffisante pour le remorquage lourd et la conduite quotidienne. Le véhicule est conçu en mettant l’accent sur la sécurité et le confort, ce qui le rend idéal pour les longs trajets et l’utilisation quotidienne.

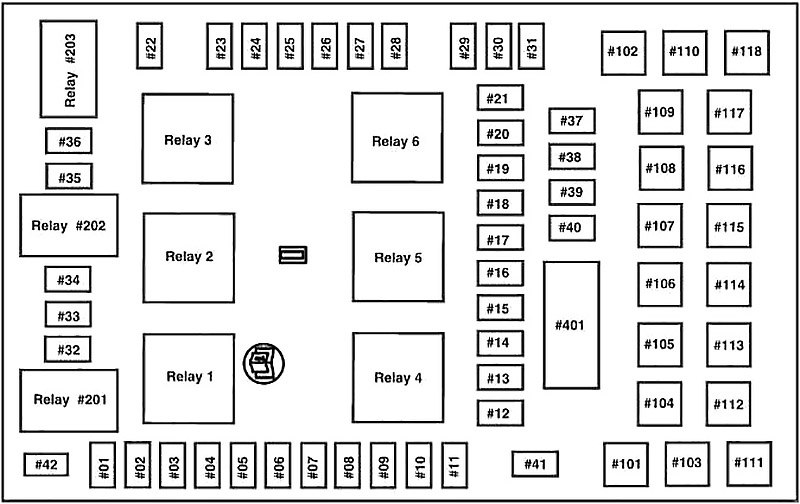

Schéma de la boîte à fusibles du Ford Expedition U222

Cette page présente le schéma de la boîte à fusibles du Ford Expedition U222, qui est essentiel pour l’identification et l’entretien des systèmes électriques du véhicule. Les emplacements typiques de la boîte à fusibles pour ce modèle incluent l’espace sous le tableau de bord et le compartiment moteur. Les diagrammes de cette page indiquent les numéros de fusibles, leur ampérage et les composants protégés, ce qui est indispensable pour un entretien correct. Utilisez toujours des fusibles de remplacement du même ampérage pour éviter d’endommager les systèmes électriques. La boîte à fusibles est une partie importante du véhicule, il est donc crucial d’avoir une vue d’ensemble de son contenu et de sa fonction.

Numéro	Ampères [A]	Description
Numéro	Ampères [A]	Description
1	7,5	Démarrage/Accessoires – Moteur d’essuie-glace avant,
		Tableau de bord,
		Moteur d’essuie-glace arrière
2	20	Clignotants/Sirène d’urgence,
		Interrupteur de feux de freinage,
		Feux de freinage,
		Feu de freinage central supérieur (CHMSL),
		Allumer les feux de signalisation
3	7,5	Interrupteur de rétroviseur électrique,
		Rétroviseurs électriques (sans mémoire),
		Interrupteur de siège conducteur (mémoire),
		Module de mémoire (énergie logique)
4	15	Lecteur DVD,
		Commande audio des sièges arrière,
		CDDJ (radio de navigation)
5	7,5	Module de commande du groupe motopropulseur (PCM) (alimentation KA),
		Interrupteur de régulateur de vitesse,
		Interrupteur manuel de mode de climatisation,
		Interrupteur de feux de freinage,
		Électroaimant de verrouillage de transmission (BSI),
		Tête de commande EATC,
		Module de sécurité de la carrosserie (BSM) (alimentation KA),
		Bobines de relais des sièges de troisième rangée,
		Diode de sécurité SecuriLock
6	15	Interrupteur de phares (phares et interrupteur d’éclairage),
		Feux de position,
		Feux de plaque d’immatriculation,
		Bobine de relais de feux de brouillard,
		Contrôleur de frein électrique de remorque (éclairage),
		BSM (ampoule de voiture, feux de position) Indicateur de feux de brouillard
7	5	Radio (signal de démarrage)
8	10	Interrupteur de dégivrage de la lunette arrière,
		Indicateur de dégivrage de la lunette arrière (tête de climatisation),
		Rétroviseurs chauffants
9	–	Non utilisé
10	20	Relais de feux de remorque,
		Connecteur à 7 fils pour remorque (feux de position),
		Relais de feux de position de remorque,
		Connecteurs à 7 et 4 pôles pour remorque (feux de position)
11	10	Relais d’embrayage de compresseur de climatisation,
		Électroaimant d’embrayage de compresseur de climatisation,
		Électroaimant 4×4 des moyeux de roue intégrés (IWE)
12	15	Relais de pompe à carburant,
		Interrupteur de pompe à carburant,
		Module de commande de pompe à carburant,
		Moteur de pompe à carburant
13	10	Interrupteur manuel de mode de climatisation,
		Bobine de relais de dégivrage de la lunette arrière,
		Interrupteur de réservoir de liquide de refroidissement de climatisation,
		Interrupteur de dégivrage de climatisation,
		Interrupteur de pression basse de climatisation,
		Tête de commande DATC,
		Électrovannes DATC,
		Commande de ventilateur DATC,
		Bobine de relais de charge de batterie de remorque
14	10	Bobine de relais d’activation des feux de jour (DRL),
		Feux de recul avec capteur de transmission numérique (DTRS),
		Bobine de relais de feux d’urgence de remorque,
		Rétroviseur électrochrome,
		Actionneur manuel de porte de climatisation
15	5	AdvanceTrac® avec interrupteur RSC, ensemble d’indicateurs (canal Run/Start)
16	10	BS/AdvanceTrac® avec module RSC (alimentation Run/Start)
17	15	Feux de brouillard
18	10	Actionneur auxiliaire de porte de mélange de température de climatisation,
		Commande auxiliaire avant de climatisation,
		Clignotant,
		Rétroviseur électrochrome,
		Moteur de mode auxiliaire
19	10	Module de commande des restrictions (RCM)
20	30	BSM (verrous de porte, relais de déverrouillage de fenêtre),
		Moteur de déverrouillage de fenêtre,
		Moteurs de verrouillage de porte/volet de fenêtre
21	15	Tableau de bord (B+),
		Éclairage intérieur (éclairage),
		Éclairage de l’habitacle (rétroviseurs extérieurs)
22	10	Éclairage de l’interrupteur de toit ouvrant,
		Radio (alimentation des accessoires retardée),
		Interrupteur de fenêtre,
		Moteurs de lève-vitres,
		Amplificateur d’antenne EHAM (radio de navigation)
23	10	Feu de position droit
24	15	Éclairage intérieur à la demande (plafonnier/liseuse avant, plafonnier/liseuse de deuxième rangée, éclairage de boîte à gants, éclairage de coffre, éclairage de porte-bagages, éclairage de miroirs de courtoisie),
		Bobine de relais d’économie de batterie,
		Alimentation du relais d’économie de batterie,
		Volet de ventilation chauffé par la base (PCV)
25	10	Feu de position gauche
26	20	Relais de klaxon,
		Klaxon
27	5	Module de boussole
		Module de système de capteurs de recul,
		Électroaimant de verrouillage de transmission,
		Numéro	Ampères [A]	Description
33	–	Non utilisé
34	15	PCM,
		Injecteurs de carburant,
		Capteur de débit massique d’air (MAF)
35	20	Indicateur de feux de croisement au tableau de bord,
		Phares de croisement
36	10	Feux de virage/stop de remorque droit
37	20	Point d’alimentation dans la zone de chargement
38	25	Moteur d’essuie-glace arrière,
		Pompe de lave-glace (pour la lunette arrière)
39	20	Points d’alimentation de la console (avant et arrière de la console),
		Prises d’alimentation du tableau de bord (banquette)
40	20	Relais DRL, feux de brouillard DRL,
		Bobine de relais de phare DRL,
		Interrupteur de phares (phares),
		Interrupteur multifonction (flash-to-pass),
		BSM (relais de phares automatiques),
		Bobine de relais de feux de croisement,
		Fusible 25 (feux de croisement gauche),
		Fusible 23 (feu de croisement droit)
41	20	Allume-cigare,
		Connecteur de diagnostic OBD II
42	10	Feux de virage/stop de remorque gauche
101	30	Relais de démarreur,
		Électroaimant de démarreur
102	30	Alimentation de l’interrupteur d’allumage
103	30	ABS/AdvanceTrac® avec module RSC (moteur de pompe)
104	30	Relais de siège de troisième rangée gauche,
		Interrupteur de siège de troisième rangée gauche,
		Moteur de siège de troisième rangée gauche
105	30	Réserve
106	30	Relais de charge de batterie de remorque,
		Connecteur à 7 pôles pour remorque (charge de batterie)
107	30	Relais de ventilateur auxiliaire de climatisation,
		Moteur de ventilateur auxiliaire de climatisation
108	30	Interrupteur de moteur de siège passager
109	30	Interrupteur de moteur de siège conducteur (sans mémoire),
		Module de mémoire,
		Rétroviseurs à mémoire,
		Interrupteur et moteur de pédales réglables
110	30	Réserve
111	50	Compresseur de suspension pneumatique,
		Relais de compresseur de suspension pneumatique
112	30	ABS/AdvanceTrac® avec module RSC (valves)
113	30	Moteur d’essuie-glace avant,
		Pompe de lave-glace (pour les essuie-glaces)
114	40	Relais de dégivrage de la lunette arrière,
		Grille de dégivrage de la lunette arrière,
		Grilles chauffantes (fusible 8)
115	30	Moteur de transmission de la boîte à fusibles,
		Relais 4×4
116	40	Relais de ventilateur avant,
		Moteur de ventilateur avant
117	30	Relais de siège de troisième rangée droit,
		Interrupteur de siège droit de troisième rangée,
		Moteur de siège de troisième rangée droit
118	30	Module de climatisation pour conducteur et passager
401	30	Vitres électriques (interrupteur),
		Interrupteur de vitre principale,
		Moteurs de vitres,
		Interrupteurs de vitres,
		Module de toit ouvrant
R01		Relais de démarreur :
		Électroaimant de démarreur
R02		Relais auxiliaire retardé :
		fusible 22,
		CB 401,
		Vitres électriques,
		Allumer l’éclairage,
		Radio,
		Toit ouvrant,
		Changer les fenêtres,
		Amplificateur d’antenne de navigation
R03		Relais de feux de croisement :
		Fusible # 35,
		Phares de croisement,
		Indicateur de feux de croisement
R04		Relais de dégivrage de la lunette arrière :
		Fusible 8 (rétroviseurs chauffants),
		Dégivreur de lunette arrière,
		Rétroviseurs extérieurs chauffants,
		Indicateur de dégivrage de la lunette arrière (régulateur de climatisation)
R05		Relais de charge de batterie de remorque :
		Connecteur à 7 fils pour remorque (charge de batterie)
R06		Relais de ventilateur avant :
		Moteur de ventilateur avant
R201		Relais de feux de stationnement de remorque :
		Connecteurs à 7 fils et 4 fils pour remorque (feux de position)
R202		Relais de feux de brouillard :
		Feux de brouillard avant
R203		Relais PCM :
		fusible 32,
