Ford Ranger T6 (2011-2018) – Boîte à fusibles

Ford Ranger T6 (2011-2018) – schéma de la boîte à fusibles

Année de fabrication : 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.

Le fusible de l’allume-cigare (prise de courant) dans le Ford Ranger T6 (2011-2018) est le fusible 20 dans la boîte à fusibles du compartiment moteur.

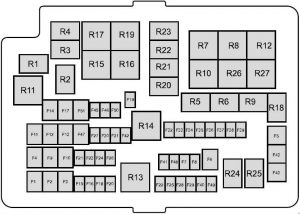

Boîte à fusibles du compartiment moteur (type 1)

Boîte à fusibles du compartiment moteur Ford Ranger T6, type 1.
Ford Ranger – schéma de la boîte à fusibles – boîte à fusibles du compartiment moteur (type 1)
Fusible Ampérage [A] Description
1 60 Alimentation de la boîte à fusibles

dans l’habitacle (batterie)

2 60 Alimentation de la boîte à fusibles

dans l’habitacle (batterie)

3 50 Essence :

ventilateur de refroidissement du moteur

60 Diesel :

module de commande des bougies de préchauffage

4 40 Module du système anti-blocage
5 30 Vitres électriques (avant et arrière)
6 25 2011-2014 :

Masse du moteur à quatre roues motrices (4WD)

7 – –
8 – –
9 20 Sièges électriques
10 20 2015-2018 :

Prise de courant du tableau de bord,

partie supérieure de la console

25 2011-2014 :

Vitres électriques (avant)

11 30 Moteur du ventilateur
12 25 Puissance du moteur à quatre roues motrices (4WD)
13 20 Bobine du démarreur
14 20 Lunette arrière chauffante
15 10 Essence :

pompe Flex-fuel

20 Diesel (2013-2016) :

Bougie de préchauffage de l’évaporateur

15 Diesel (2011-2012 et 2017-2018) :

Bougie de préchauffage de l’évaporateur

16 10 Embrayage de climatisation
17 25 Vitres électriques (avant)
18 25 Moteur d’essuie-glace avant
19 25 2011-2014 :

Masse du moteur d’essuie-glace avant

20 20 Allume-cigare
21 15 Klaxon
22 15 2011-2016 :

Injecteurs de carburant,

valve flex-fuel

10 2017-2018 :

Injecteurs de carburant,

valve flex-fuel.

23 10 Électrovanne de blocage de différentiel
24 20 2011-2014 :

Prise de courant auxiliaire (console avant)

25 15 Bobines d’allumage,

capteur de température et

débitmètre massique,

module de bougies de préchauffage,

valve de régulation de vide (VCV),

régulateur électronique de vide (EVRV)

26 7,5 Module de commande électronique (ECM)
27 10 Module de commande de transmission (TCM)
28 10 Sonde à oxygène chauffée dans les gaz d’échappement,

sonde à oxygène universelle chauffée,

bobines de relais

29 15 Module de commande électronique (ECM)
30 5 2015-2018 :

Capteur de surveillance de batterie

15 2011-2014 :

Capteur de surveillance de batterie

31 20 Prise de courant auxiliaire (console arrière)
32 5 Commutateur de transmission de climatisation
33 10 Module de commande de transmission (TCM)
34 5 2014-2018 :

Module d’équipage principal

2011-2013 :

Chauffage PTC (si installé)

35 20 Alimentation de la boîte à fusibles

dans l’habitacle (allumage)

36 5 Module du système anti-blocage
37 10 Réglage des phares
38 20 2011-2014 :

Siège chauffant

39 10 Rétroviseurs électriques
40 10 Pompe de l’évaporateur
41 10 Rétroviseurs chauffants
42 10 Signal d’avertissement
43 30 2011-2014 :

Pare-brise chauffant (droit)

44 30 2011-2014 :

Pare-brise chauffant (gauche)

45 25 Module du système anti-blocage
46 20 2011-2014 :

Prise de courant auxiliaire

(insert (console centrale))

20 2015-2018 :

Isolateur de batterie

47 40 Module d’attelage de remorque
48 – –
49 – –
50 5 Relais d’allumage,

bobines de relais

51 20 2011-2018 :

Remorquage

(alimentation batterie 12/13 broches / Toujours actif)

30 2011-2014 :

Vitres électriques (arrière)

Relais
R1 Verrouillage de la clé
R2 Essuie-glace activé ou désactivé
R3 Klaxon
R4 Embrayage de climatisation
R5 Blocage de différentiel
R6 Essuie-glaces
R7 Ventilateur de refroidissement du moteur bas
R8 Ventilateur de refroidissement du moteur haut
R9 Pompe à carburant flex,

bougie de préchauffage de l’évaporateur

R10 Lunette arrière chauffante
R11 2011-2014 :

Pare-brise chauffant

R12 –
R13 Maintien de l’alimentation électronique

du module de commande (ECM)

R14 Allumage
R15 Moteur 4WD 2

(sens horaire)

R16 Moteur 4WD 1

(sens anti-horaire)

R17 Moteur 4WD
R18 Alarme de sécurité
R19 Moteur de démarrage
R20 –
R21 –
R22 –
R23 –
R24 –
R25 –
R26 Moteur du ventilateur
R27 Siège électrique
Leggere  Ford Cougar (1999-2002) – boîte à fusibles

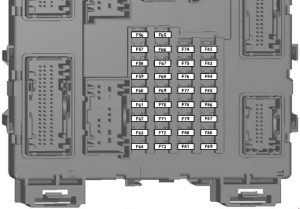

Schéma des fusibles de l’habitacle – type 1

Schéma des fusibles de l'habitacle Ford Ranger T6, type 1.
Ford Ranger – schéma des fusibles – schéma des fusibles de l’habitacle (type 1)
Numéro Ampérage [A] Description
56 20 Pompe à carburant
57 – –
58 – –
59 5 Système passif antivol (PATS)
60 10 Éclairage intérieur,

kit de commutateurs de porte conducteur,

éclairage d’ambiance,

éclairage de porte ouverte,

levier de vitesse automatique,

éclairage de l’espace pour les pieds

61 – –
62 5 Module de capteur de pluie
63 5 Tachygraphe
64 – –
65 – –
66 20 Désactivation de la porte conducteur,

double verrouillage centralisé

67 5 Interrupteur de feux de freinage
68 – –
69 5 Kit de clignotants,

module de contrôle intégré (ICP),

module de suivi et de blocage

70 20 Verrouillage centralisé
71 5 Climatisation
72 7,5 Signal d’avertissement
73 5 Diagnostic embarqué II
74 20 Ensemble principal
75 15 Phares antibrouillard avant
76 10 Feu de recul, rétroviseur
77 20 Pompe de lave-glace
78 5 Allumage
79 15 Radio,

signal audio DIN,

audio FSAO,

affichage multifonction

80 20 Affichage multifonction,

audio Hi,

audio Bluetooth (2015-2018),

module de verrouillage de la valve de frein

(BVC) (2011-2014)

81 5 Capteur de mouvement interne
82 20 Masse de la pompe de lave-glace
83 20 Base du bloc central
84 20 Désactivation de la porte conducteur,

verrouillage centralisé double massif

85 7,5 Kit d’indicateurs, module d’aide au stationnement,

caméra de recul, climatisation manuelle,

rétroviseur,

module de suivi et de blocage

86 10 Système de sécurité,

indicateur de désactivation de l’airbag passager

87 7,5 Tachygraphe
88 – –
89 – –

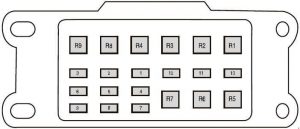

Tableau de fusibles auxiliaire

Tableau de fusibles auxiliaire pour l'indicateur d'airbag passager.
Ford Ranger – schéma des fusibles – tableau de fusibles auxiliaire
Position Ampérage [A] Description
1 25 Phare avec feux de croisement
2 15 Phare en position
3 10 Lampe d’avertissement LED
4 15 Feux de travail
5 20 Réserve
6 20 Point d’alimentation
7 15 Feu de recul
8 15 Clignotants, feu de freinage
9 15 Chef d’équipage
10 5 Désactivation du fusible

(mise à la terre de l’isolateur)

11 – –
12 – –
Relais
R1 Feux de travail
R2 Lampe d’avertissement LED
R3 Réserve
R4 Phare en position
R5 Clignotant (gauche)
R6 Clignotant (droit)
R7 Feu de freinage
R8 –
R9 –

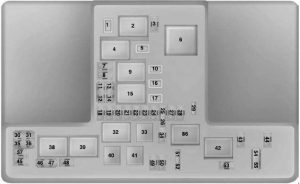

Schéma de la boîte à fusibles du compartiment moteur (type 2)

Schéma de la boîte à fusibles du compartiment moteur, type 2.
Ford Ranger – schéma de la boîte à fusibles – schéma de la boîte à fusibles du compartiment moteur (type 2)
Fusible Ampérage [A] Description
1 25 Module d’essuie-glace intelligent
3 15 Capteur de pluie
5 20 Point d’alimentation auxiliaire

(arrière de la console centrale)

7 20 Module de commande du système de traction
8 20 Système d’admission variable,

module de commande moteur,

valve de purge des vapeurs de carburant,

sonde à oxygène chauffée,

capteur de surveillance de catalyseur (CMS)

10 20 Point d’alimentation supplémentaire

(allume-cigare)

11 15 Module de commande moteur,

bobine d’allumage

12 15 2,2 l 3,2 l Duratorq :

alimentation du ventilateur,

module de commande moteur,

bougies de préchauffage

13 15 2,5 l Duratec :

chauffage, injecteurs de carburant

14 15 2,2 l Duratorq :

module de commande moteur, chauffage PCV

16 20 Point d’alimentation supplémentaire

(allume-cigare 2)

17 20 Point d’alimentation auxiliaire

(compartiment de chargement arrière)

18 10 2,5 l Duratec :

module de commande moteur,

maintien de la puissance active

19 10 Direction assistée électronique
20 10 Commande d’éclairage,

réglage des phares

21 – –
22 10 Embrayage de climatisation
23 15 Affichage tête haute,

caméra d’aide au stationnement arrière,

régulateur de vitesse adaptatif

24 5 Interrupteur de pression de climatisation

(uniquement véhicules à transmission manuelle)

25 10 Module de prévention du blocage des roues
26 10 Interrupteur de réglage du rétroviseur,

tachygraphe

27 5 Chauffage auxiliaire
28 10 Module de commande du système de traction
29 – –
30 – –
31 – –
34 15 Feu stop

(montage central haut)

35 15 2,2 l Duratorq et 3,2 l Duratorq :

module de commande de transmission

Leggere  Ford Ranger II (2006-2011) – batterie
36 – –
37 10 Rétroviseur extérieur chauffant
43 – –
44 – –
45 10 2,5 l Duratec :

injecteurs de carburant

46 10 –
47 10 Interrupteur de pédale de frein
48 20 Klaxon
49 – –
50 – –
51 – –
52 – –
53 10 Blocage de différentiel arrière
54 – –
55 – –
Relais
2 Relais électromagnétique du démarreur
4 Relais du moteur du ventilateur
6 2,5 l Duratec :

Relais du ventilateur de refroidissement

(ventilateur de refroidissement à haute vitesse)

9 Relais de l’unité de commande du groupe moteur
15 Relais du démarreur
32 2,5 l Duratec et 2,2 l Duratorq :

pompe à carburant

33 Relais de l’embrayage de climatisation
38 2,5 l Duratec :

Relais du ventilateur de refroidissement (basse vitesse)

39 Relais de puissance à quatre roues motrices
40 Relais du feu stop

(montage central haut)

41 Relais du klaxon
42 Relais moteur 4WD n° 2
86 Relais moteur 4WD n° 1

Tableau de distribution d’alimentation – bas

Ford Ranger – schéma de la boîte à fusibles – tableau de distribution – bas
N° Ampérage [A] Description
56 – –
57 – –
58 – –
59 25 Tracteur à quatre roues
60 30 Module de commande de la pompe à carburant
61 30 Dégivrage du pare-brise

(gauche)

62 50 Module de commande de carrosserie 1

(éclairage)

63 30 2,5 l Duratec :

ventilateur de refroidissement à basse vitesse

64 20 Connecteur de remorquage
65 20 Sièges avant chauffants
66 30 Dégivrage du pare-brise

(droit)

67 50 Module de commande de carrosserie 2
68 20 Dégivreur de lunette arrière
69 30 Système anti-blocage

(valves)

70 – –
71 50 2,5 l Duratec :

Ventilateur de refroidissement rapide

72 – –
73 – –
74 20 Siège conducteur assisté
75 – –
76 – –
77 – –
78 – –
79 40 Moteur du ventilateur
80 – –
81 40 Onduleur
82 60 Système antiblocage

(pompe)

83 25 Moteur d’essuie-glace avant
84 30 Électrovanne du moteur de démarreur
85 – –
87 40 Module de remorque

Schéma des fusibles à courant élevé

Numéro Ampérage [A] Description
1 70 2,5 l Duratec :

Unité de commande de chauffage

(démarrage à froid)

60 2,2 l Duratorq et 3,2 l Duratorq :

module de bougies de préchauffage.

2 125 Module de commande de carrosserie 1
3 50 2,5 l Duratec :

module de commande de carrosserie 2

2,2 l Duratorq et 3,2 l Duratorq :

module de commande de carrosserie,

caméra de recul pour le stationnement,

module de qualité de tension,

régulateur de vitesse adaptatif,

affichage tête haute

4 – Barres communes pour le boîtier de distribution
Leggere  Ford B-Max (depuis 2012) – batterie

Insert de fusible monté sur la batterie

N° Ampérage [A] Description
1 225 Module de commande de carrosserie 1
2 125 Direction assistée électronique.

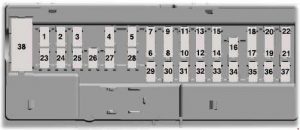

Schéma des fusibles de l’habitacle (type 2)

Schéma des fusibles de l'habitacle pour l'affichage tête haute, type 2.
Ford Ranger – schéma des fusibles – schéma des fusibles de l’habitacle (type 2)
Numéro Ampérage [A] Description
1 10 Ampoule de boîte à gants,

ampoule de carte,

économie de batterie,

console supérieure,

pare-soleil,

poignée,

levier de vitesse automatique

(diesel)

2 7,5 –
3 20 Verrouillage de la porte conducteur,

relais de déverrouillage du capot de carburant,

double relais de verrouillage de porte,

Aux

4 5 –
5 20 –
6 10 –
7 10 –
8 10 Alarme de sécurité
9 10 –
10 5 –
11 5 Capteur de mouvement intérieur
12 7,5 Panneau de commande électronique,

climatisation

13 7,5 Ensemble d’indicateurs,

connecteur de données,

module de commande de colonne de direction

14 10 –
15 10 Module de portail,

liaison de données intelligente,

OBDII (RHD)

16 15 Protection des enfants
17 5 Signal acoustique de batterie,

module de suivi et de blocage

18 5 Allumage
19 7,5 –
20 7,5 Module de commande des phares
21 5 Capteur d’humidité et de température dans la voiture
22 5 –
23 10 Onduleur, vitre de porte conducteur, verrouillage centralisé
24 20 Verrouillage centralisé
25 30 Module de commande de porte conducteur

(monter/descendre toutes les portes en un seul toucher)
Mémoire de l’interrupteur d’ouverture de vitre de porte conducteur

(un seul bouton pour ouvrir/descendre le conducteur)

26 30 Module de commande de porte passager

(vitre électrique)

(un seul toucher haut/bas)

27 30 –
28 10 –
29 30 Module de commande de porte arrière gauche

(vitre électrique)

(un seul toucher haut/bas)

30 30 Module de commande de porte arrière droite

(vitre électrique)

(un seul toucher haut/bas)

31 15 Tachygraphe
32 10 Module émetteur-récepteur radio,

module SYNC,

GPS,

affichage multifonction,

télécommande

33 20 Unité audio
34 30 Relais du démarreur
35 5 Module de commande des restrictions
36 15 Rétroviseur intérieur avec fonction d’assombrissement automatique
37 15 –
38 30 Vitres électriques

(sans module de commande de porte)

(un seul toucher haut/bas – uniquement conducteur)

À propos du Ford Ranger T6 (2011-2018)

Le Ford Ranger T6, produit de 2011 à 2018, est un pick-up robuste et fiable qui a gagné en popularité auprès des conducteurs du monde entier. Ce modèle est réputé pour sa durabilité et sa capacité à affronter les terrains difficiles, ce qui le rend idéal pour le travail et les loisirs. Le Ford Ranger T6 offre diverses options de motorisation, y compris des variantes diesel et essence, qui offrent une puissance et une efficacité suffisantes. À l’intérieur, on trouve des technologies modernes et un confort qui améliorent l’expérience de conduite. Ce modèle est également équipé de fonctions de sécurité avancées qui garantissent la protection du conducteur et des passagers.

Schéma de la boîte à fusibles du Ford Ranger T6

Cette page présente le schéma de la boîte à fusibles du Ford Ranger T6, essentiel pour l’entretien et les réparations correctes du véhicule. Dans ce modèle, la boîte à fusibles est généralement située dans le compartiment moteur et dans l’habitacle du véhicule. Les schémas de cette page indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage afin d’éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour assurer le bon fonctionnement des composants électriques et son entretien correct est essentiel pour la longévité du véhicule.

Lucas Moreau

Lucas Moreau

Je m'appelle Lucas Moreau et je suis passionné par l'automobile et les systèmes électriques des véhicules. Sur ce site, je partage des schémas de boîtes à fusibles et l'emplacement des relais pour aider les conducteurs à identifier rapidement les fusibles responsables d'un problème électrique. Mon objectif est de rendre ces informations simples, claires et accessibles à tous. 🚗
