Ford Focus B4 (C307 post-MCA) (2007-2015) – boîte à fusibles

Ford Focus B4 (C307 post-MCA) (2007-2015) – schéma de la boîte à fusibles

Année de fabrication : 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.

Le fusible de l’allume-cigare (prise de courant) dans la Ford Focus B4 (C307 post-MCA) (2007-2015) est le fusible 109 dans la boîte à fusibles de l’habitacle.

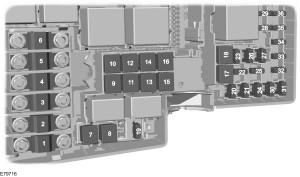

Boîte à fusibles dans le compartiment moteur

N°	Amp [A]	Description
1	40	Ventilateur de refroidissement
2	80	Direction assistée
3	60	Alimentation de la boîte à fusibles passager 1
4	60	Alimentation de la boîte à fusibles passager 2
5	80	Chauffage auxiliaire
6	60	Bougie de préchauffage (diesel uniquement)
7	30	ABS, pompe de contrôle de stabilité
8	20	ABS, valves de contrôle de stabilité
9	20	Module de commande du groupe motopropulseur (PCM)
10	30	Ventilateur de climatisation
11	20	Allumage
12	40	Relais d’allumage 15l
13	20	Bobine du moteur de démarreur
14	40	Pare-brise chauffant, côté droit
15	30	Relais de ventilateur de refroidissement (Sigma – sans climatisation uniquement)
16	40	Pare-brise chauffant, côté gauche
17	30	Toit ouvrant en verre
18	30	Onduleur de puissance
19	10	Module ABS

20	15	Klaxon
21	20	Chauffage auxiliaire
22	10	Module de direction assistée
23	30	Lave-phares
24	15	Chauffage auxiliaire (diesel uniquement).
25	10	Allumage, relais
26	15	Transmission automatique
	10	Alimentation continue du PCM (Focus ST et Focus RS uniquement).
27	10	Embrayage de climatisation
28	10	Surveillance des bougies de préchauffage (diesel uniquement).
29	10	Climatisation bi-zone
30	3	PCM, transmission automatique
31	10	Charge intelligente du capteur de batterie
32	10	Transmission automatique
	10	Alimentation de l’injecteur de carburant (Focus ST et Focus RS uniquement).
33	10	Capteurs d’oxygène chauffés (essence uniquement)
	10	Valve de dérivation de l’intercooler (diesel uniquement).
	20	Capteur d’oxygène chauffé (Focus ST et Focus RS uniquement).
34	10	Injecteurs, transformateurs d’allumage
35	10	PCM, valves, solénoïdes
36	10	PCM

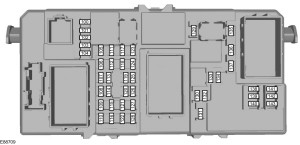

Boîte à fusibles dans l’habitacle

N°	Amp [A]	Description
100	10	Alimentation d’allumage des modules électroniques
101	20	Module électrique pour toit ouvrant ; Siège conducteur électrique ; Module de commande de toit (cabriolet uniquement).
102	10	Commande de chauffage ; Colonne de direction ; Filtration des particules ; Récepteur de télécommande.
103	10	Alimentation batterie commande d’éclairage
104	10	Économie de batterie, éclairage intérieur
105	25	Pare-brise chauffant
106	20	Système sans clé
107	10	Alimentation batterie tableau de bord ; Diagnostic embarqué.
108	7,5	Accessoires du système (unité audio et de navigation).
109	20	Allume-cigare ; Prise de courant supplémentaire à l’arrière.
110	10	Alimentation d’allumage des feux de jour sur l’interrupteur d’éclairage.
111	15	Pompe à carburant (moteur essence uniquement)
112	15	Alimentation batterie modules audio
113	10	Feux de jour (feux de position)
114	10	Alimentation d’allumage tableau de bord ; Antidémarrage moteur.
115	7,5	Alimentation d’allumage commande d’éclairage
116	20	Feux de brouillard
117	7,5	Éclairage de plaque d’immatriculation
118	20	Module de porte, arrière gauche
1119	15	Prise de courant supplémentaire dans le coffre
	25	Prise de courant supplémentaire dans le coffre (véhicules avec module d’attelage).
120	20	Module de porte, arrière droit

121	20	Sièges avant chauffants
122	10	Module airbag
123	7,5	Rétroviseurs extérieurs chauffants
124	7,5	Éclairage de position, feux de position, feux arrière (côté gauche).
125	7,5	Éclairage de position, feux de position, feux arrière (côté droit).
126	20	Système sans clé
127	25	Vitres électriques
128	–	Non utilisé
129	20	Essuie-glaces
130	–	Non utilisé
131	15	Essuie-glace arrière
132	15	Feux de freinage
133	25	Relais de verrouillage centralisé ; Module de porte passager.
134	20	Verrouillage centralisé, module de porte conducteur
135	20	Feux de jour
136	15	Pompe de lave-glace ; Buses de lave-glace chauffantes.
137	10	Système de signalisation de batterie
138	10	Module de commande du groupe motopropulseur ; Pédale d’accélérateur ; Transmission automatique.
139	10	Feux de route côté droit
140	10	Feux de route, côté gauche
141	10	Feu de recul, rétroviseurs électriques
142	15	Feux de croisement, côté droit
143	15	Feux de croisement, côté gauche

À propos de la Ford Focus B4 (C307 post-MCA) (2007-2015)

La Ford Focus B4 (C307 post-MCA) est un modèle populaire de voiture compacte, produite de 2007 à 2015. Ce modèle est réputé pour sa fiabilité, son design moderne et ses excellentes caractéristiques de conduite. La Ford Focus B4 offre diverses options de motorisation, y compris des moteurs essence et diesel, qui offrent des performances équilibrées et une consommation de carburant efficace. L’intérieur du véhicule est conçu en mettant l’accent sur le confort et la praticité, et comprend de nombreuses technologies modernes et des éléments de sécurité qui améliorent le confort de conduite.

Schéma de la boîte à fusibles Ford Focus B4 (C307 post-MCA)

Cette page présente le schéma de la boîte à fusibles pour la Ford Focus B4 (C307 post-MCA). Dans ce modèle, les boîtes à fusibles sont généralement situées sous le capot et dans l’habitacle, généralement près du tableau de bord. Les schémas sur cette page indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de la même valeur en ampères pour éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour la sécurité et la fonctionnalité du véhicule, il est donc important de connaître sa configuration et son utilisation correcte.
