Ford Transit Courier (2014-2020) – boîte à fusibles
Schéma des fusibles et relais – Ford Transit Courier
Concerne les véhicules fabriqués entre :
2014, 2015, 2016, 2017, 2018, 2019, 2020.
Les fusibles de l’allume-cigare (prises de courant) sont F29 et F30 dans la boîte à fusibles du tableau de bord.

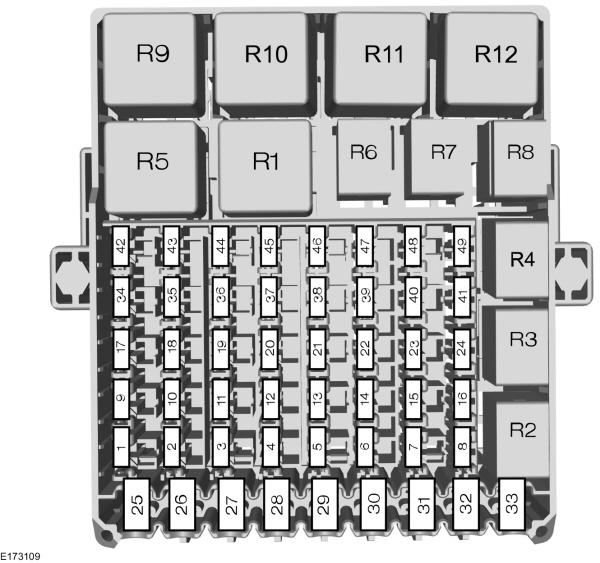

Boîte à fusibles dans l’habitacle
La boîte à fusibles est située derrière la boîte à gants (ouvrez le compartiment, appuyez sur les côtés vers l’intérieur et faites pivoter le compartiment vers le bas).
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| F1 | 7,5A | Pare-brise chauffant. Moteur de ventilateur. Module de capteur de pluie. Rétroviseur à atténuation automatique. |
| F2 | 10 A | Interrupteur de feu stop. |
| F3 | 5A | Feux arrière. Caméra de recul. |
| F4 | 10 A | Gicleur de lave-glace chauffant. Réglage des phares. |
| F5 | 7,5A | Rétroviseurs extérieurs à réglage électrique. |
| F6 | 15A | Essuie-glace arrière. |
| F7 | 15A | Pompe de lave-glace avant. |
| F8 | 3A | Chargeur USB. |
| F9 | 15A | Siège passager chauffant. |
| F10 | 15A | Siège conducteur chauffant. |
| F11 | – | Non utilisé. |
| F12 | 10 A | Module d’airbag. |
| F13 | 10 A | Relais du moteur de ventilateur. Antidémarrage moteur. Direction assistée électrique. Tableau de bord. |
| F14 | 7,5A | Module de commande du groupe motopropulseur. Pompe à carburant. |
| F15 | 7,5A | Unité audio. Tableau de bord. |
| F 16 | – | Non utilisé. |
| F17 | – | Non utilisé. |
| F18 | 10 A | Indicateur de désactivation de l’airbag passager. |
| F19 | 10 A | Connecteur de données. |
| F20 | 20A | Module de remorquage. |
| F21 | 15A | Unité audio. Unité de navigation (jusqu’en 2018). |
| F22 | 7,5A | Tableau de bord. |
| F23 | 7,5A | Module de commande/affichage avant. Module de commande de climatisation. Interrupteur de feux de détresse (jusqu’en 2018). |
| F24 | 10 A | Module SYNC. Module de positionnement global (jusqu’en 2018). |
| F25 | 30A | Vitres électriques. |
| F26 | 30A | Essuie-glaces. |
| F27 | – | Non utilisé. |
| F28 | 30A | Alimentation avec démarrage et arrêt automatiques. |
| F29 | 20A | Points d’alimentation auxiliaires arrière. |
| F30 | 20A | Allume-cigare. Points d’alimentation auxiliaires avant. |
| F31 | – | Non utilisé. |
| Numéro | Ampères [A] | Description |
|---|---|---|
| F32 | 30A | Élément chauffant du pare-brise côté gauche. |
| F33 | 30A | Élément chauffant du pare-brise côté droit. |
| F34 | 20A | Verrouillage centralisé. |
| F35 | – | Non utilisé. |
| F36 | 20A | Lunette arrière chauffante. |
| F37 | 15A | Allumage. |
| F38 | 7,5A | Alarme antivol. |
| F39 | 25A | Module de porte conducteur (à partir de 2019). |
| F40 | 25A | Module de porte passager (à partir de 2019). |
| F41 | – | Non utilisé. |
| F42 | 7,5A | Caméra de recul. |
| F43 | – | Non utilisé. |
| F44 | – | Non utilisé. |
| F45 | 10 A | Rétroviseurs extérieurs chauffants. |
| F46 | – | Non utilisé. |
| F47 | – | Non utilisé. |
| F48 | – | Non utilisé. |
| F49 | – | Non utilisé. |
| Relais | ||
| R1 | Allumage. | |
| R2 | Allume-cigare. Points d’alimentation auxiliaires avant. |
|
| R3 | Verrouillage centralisé. | |
| R4 | Lunette arrière chauffante. | |
| R5 | Non utilisé. | |
| R6 | Non utilisé. | |
| R7 | Non utilisé. | |
| R8 | Points d’alimentation auxiliaires arrière. | |
| R9 | Pare-brise chauffant. | |
| R10 | Non utilisé. | |
| R11 | Pompe de lave-glace avant. | |
| R12 | Pompe de lave-glace avant. |

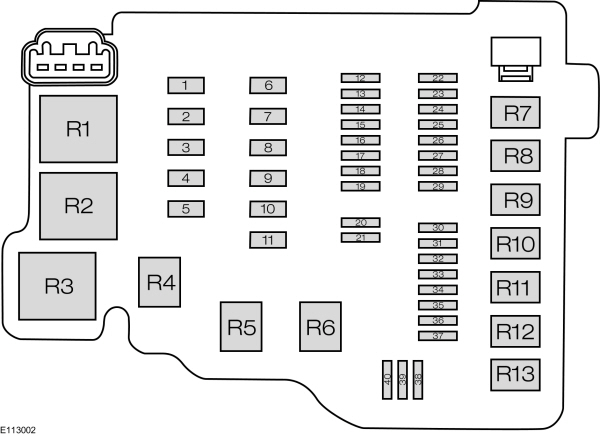

Schéma des fusibles dans le compartiment moteur
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| F1 | 30A | Système de freinage antiblocage. |
| F2 | 60A | Ventilateur de refroidissement. |
| F3 | 30A/40A | Ventilateur de refroidissement. |
| F4 | 30A | Moteur de ventilateur. |
| F5 | 60A | Alimentation de la boîte à fusibles de l’habitacle. |
| F6 | 30A | Verrouillage centralisé. |
| F7 | 60A | Relais d’allumage. |
| F8 | 60A | Bougies de préchauffage. |
| F9 | 60A | Pare-brise chauffant. |
| F10 | 30A | Diesel : réchauffeur de carburant. |
| F11 | 30A | Démarrage. |
| F12 | 10 A | Phare gauche (feux de croisement). |
| F13 | 10 A | Phare droit (feux de croisement). |
| F14 | 15A | EcoBoost : Pompe à eau. |
| F15 | 15A/20A | EcoBoost : Bobine d’allumage (20A). Diesel : Grille active, pompe à huile, compresseur de climatisation (15A) |
| F 16 | 15A | EcoBoost : Module de commande du groupe motopropulseur. Diesel : Sonde à oxygène chauffée, vanne de recirculation des gaz d’échappement. |
| F17 | 15A/20A | EcoBoost : Sonde à oxygène chauffée (15A). Diesel : Module de commande du groupe motopropulseur (20 A ou 15 A à partir de 2019). |
| F18 | 15A | Diesel : Capteur de particules. |
| F19 | 7,5A | Compresseur de climatisation. |
| F20 | – | Non utilisé. |
| F21 | – | Non utilisé. |
| F22 | 20A | Diesel : Module d’alimentation en carburant. |
| F23 | 15A | Feux de brouillard avant. |
| F24 | 15A | Clignotants. |
| F25 | 15A | Feux extérieurs côté gauche. |
| F26 | 15A | Feux extérieurs côté droit. |
| F27 | 7,5A | Module de commande du groupe motopropulseur. |
| Numéro | Ampères [A] | Description |
|---|---|---|
| F28 | 20A | Système de freinage antiblocage. |
| F29 | 10 A | Embrayage de climatisation. |
| F30 | – | Non utilisé. |
| F31 | – | Non utilisé. |
| F32 | 20A | Klaxon. |
| F33 | 20A | Lunette arrière chauffante. |
| F34 | 20A | Pompe à carburant. Réchauffeur de carburant. |
| F35 | 15A | Alarme antivol. |
| F36 | – | Non utilisé. |
| F37 | – | Non utilisé. |
| F38 | – | Non utilisé. |
| F39 | – | Non utilisé. |
| F40 | – | Non utilisé. |
| Relais | ||
| R1 | Ventilateur de refroidissement. | |
| R2 | Bougies de préchauffage. | |
| R3 | Module de commande du groupe motopropulseur. | |
| R4 | Feux de brouillard. | |
| R5 | Non utilisé. | |
| R6 | Réchauffeur de conduite de carburant. | |
| R7 | Ventilateur de refroidissement. | |
| R8 | Démarrage. | |
| R9 | Embrayage de climatisation. | |
| R10 | Feux de brouillard avant. | |
| R11 | Pompe à carburant, réchauffeur de carburant. | |
| R12 | Diesel : feu de recul | |
| R13 | Moteur de ventilateur. |
