Ford Aerostar (1992-1997) – boîte à fusibles
Schéma des fusibles et relais – Ford Aerostar
Concerne les véhicules fabriqués entre :
1992, 1993, 1994, 1995, 1996, 1997.

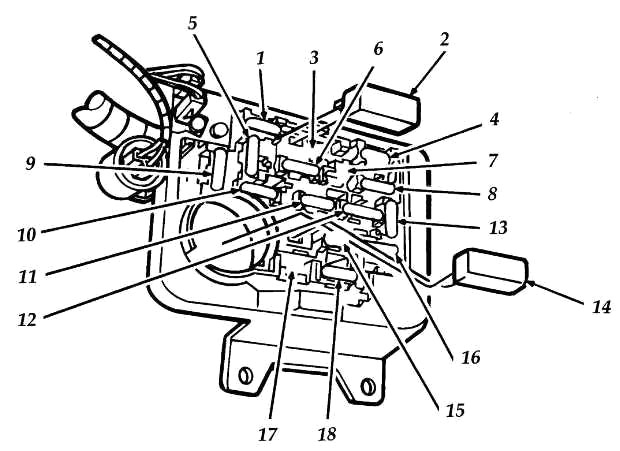

Schéma de la boîte à fusibles dans l’habitacle
Située sous le tableau de bord, côté conducteur.
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 1 | 15 | • Verrouillage de la pédale de frein |
| • Feux de détresse | ||
| • Feux de contrôle (clignotants) | ||
| • Régulateur de vitesse | ||
| • Feux de freinage | ||
| 2 | 20 | • Essuie-glace/lave-glace avant |
| 3 | – | Non utilisé |
| 4 | 15 | • Feux de jour (DRL) |
| • Signal sonore d’avertissement des phares allumés | ||
| • Éclairage du tableau de bord | ||
| • Éclairage de la plaque d’immatriculation | ||
| • Feux de position | ||
| • Freins arrière antiblocage | ||
| • Feux de position latéraux | ||
| • Lumière sous le capot | ||
| 5 | 15 | • Module d’airbag |
| • Feux de recul | ||
| • Verrouillage des freins | ||
| • Module de feux de jour (DRL) | ||
| • Interrupteur de dégivrage arrière | ||
| • Clignotants | ||
| • Témoin de clignotants | ||
| 6 | 20 | • Embrayage de climatisation |
| • Relais d’ouverture de porte | ||
| • Horloge éclairée | ||
| • Amplificateur de régulateur de vitesse | ||
| 7 | 20 | • Module du système de freinage antiblocage arrière (RABS) |
| 8 | 15 | • Lumière de chargement |
| • Plafonnier |
| Numéro | Ampères [A] | Description |
|---|---|---|
| • Lumière de dôme | ||
| • Lumière de boîte à gants | ||
| • Entrée éclairée | ||
| • Lumières supplémentaires du tableau de bord | ||
| • Rétroviseurs électriques | ||
| • Module de tachymètre/odomètre programmable (PSOM) | ||
| • Radios | ||
| • Lampes de lecture | ||
| • Lumière de marchepied | ||
| • Lumières de bienvenue avec affichage | ||
| 9 | 30 | • Relais auxiliaire de climatisation |
| • Moteur de ventilateur | ||
| • Climatisation avant | ||
| 10 | 15 | • Module d’airbag |
| 11 | 15 | • Amplificateur audio de haute qualité |
| • Radios | ||
| 12 | 30 | • Appel de phares |
| • Clignotant des feux de route | ||
| • Klaxon | ||
| • Support lombaire | ||
| 13 | 5 | • Éclairage du tableau de bord et des commandes |
| 14 | 20 | • Moteurs de vitres électriques |
| 15 | 15 | • Transmission intégrale (AWD) et indicateur |
| 16 | 20 | • Allume-cigare avant |
| • Allume-cigare arrière | ||
| 17 | 10 | • Module de tachymètre/odomètre programmable (PSOM) |
| 18 | 15 | • Témoins lumineux |
| • Indicateurs du tableau de bord | ||
| • Relais de niveau d’huile bas | ||
| • Interrupteur de commande de transmission | ||
| • Signal d’avertissement |
Autres fusibles
| Description | Ampérage [A] | Emplacement | Couleur |
|---|---|---|---|
| Chauffage auxiliaire ou climatisation | 18 GA | Relais du moteur de démarrage | marron |
| Alternateur | 12 GA | Relais du moteur de démarrage | gris |
| Remorque, attelage | 20 GA | Relais du moteur de démarrage | bleu |
| Éclairage chauffant/blocs d’alimentation | 18 GA | Relais du moteur de démarrage | marron |
| Alimentation de l’interrupteur des phares | 16 GA | Relais du moteur de démarrage | noir |
| Phares et clignotants | 22 Ampères Disjoncteur | Intégré à l’interrupteur des phares | |
| Alimentation de l’interrupteur d’allumage | 16 GA | Relais du moteur de démarrage | noir |
| Module de commande du système de transmission | 20 GA | Relais du moteur de démarrage | bleu |
| PCM KAM | 20 GA | Relais du moteur de démarrage | bleu |
À propos du Ford Aerostar (1992-1997)
Le Ford Aerostar, produit de 1992 à 1997, est un monospace compact qui était populaire pour sa polyvalence et sa fiabilité. Ce modèle était disponible avec différentes options de moteur, y compris un moteur six cylindres de 3,0 litres et un moteur V6 plus puissant de 4,0 litres. L’Aerostar était connu pour son espace et son intérieur confortable, ce qui le rendait idéal pour les voyages en famille. Le véhicule avait une propulsion arrière, mais certaines versions étaient également équipées d’une transmission intégrale, ce qui augmentait ses capacités dans diverses conditions de conduite.
Schéma de la boîte à fusibles Ford Aerostar
Cette page présente le schéma de la boîte à fusibles du Ford Aerostar, essentiel pour l’identification et le remplacement des fusibles. Sur ce modèle, la boîte à fusibles est généralement située sous le tableau de bord côté conducteur, et une autre peut être placée dans le compartiment moteur. Les schémas indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour le fonctionnement sûr du véhicule, il est donc important de connaître sa configuration.
