Ford Excursion (1999-2005) – boîte à fusibles
Schéma des fusibles et relais – Ford Excursion
S’applique aux nouveaux véhicules des années :
1999, 2000, 2001, 2002, 2003, 2004, 2005.
Fusible dans l’habitacle
Le panneau de fusibles est situé sous et à gauche du volant, près de la pédale de frein. Pour retirer le couvercle du panneau de fusibles, tournez les fixations du panneau dans le sens inverse des aiguilles d’une montre.

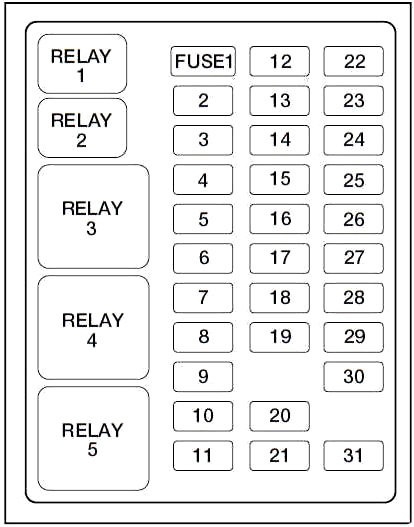

Schéma 1999-2001
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 1 | 20 | Radio, fusible secondaire pour option audio |
| 2 | 5 | Tableau de bord, module de commande du moteur (PCM) maintien de la mémoire active, LED PATS |
| 3 | 20 | Allume-cigare, connecteur de données |
| 4 | — | Non utilisé |
| 5 | 10 | 1999-2000 : Alimentation du circuit d’allumage (accès client) |
| 2001 : Non utilisé | ||
| 6 | 15 | 1999-2000 : Feux de jour (DRL), verrouillage de la transmission de frein (BSI), ECM, ordinateur de bord (OTC), composants de climatisation AUX, clignotant d’urgence, régulateur de vitesse, pompe à vide, feux de recul, transmission électronique en vol Électroaimant Hublock, siège chauffant |
| 2001 : Non utilisé | ||
| 7 | 5 | Éclairage de l’interrupteur de fenêtre/verrouillage de l’alimentation |
| 8 | 5 | Interrupteur de phares, LED/radio |
| 9 | — | Non utilisé |
| 10 | — | Non utilisé |
| 11 | 30 | Relais de moteur d’essuie-glace en marche/arrêt, relais d’essuie-glace Hi/LO, relais de pompe de lave-glace, moteur d’essuie-glace avant, relais de moteur d’essuie-glace arrière |
| 12 | — | Non utilisé |
| 13 | 20 | Feux stop, feu stop central supérieur/d’urgence, feu stop de remorque, régulateur de vitesse |
| 14 | 15 | Lumière d’accueil, lumière de chargement, plafonniers, marchepieds, rétroviseurs électriques, miroirs de courtoisie, lumières de carte, lumières suspendues, lumière de boîte à gants, vitres électriques (accessoires retardés) |
| 15 | 5 | Interrupteur de feu stop (logique), PATS, GEM |
| 16 | 15 | Phares, kit de clignotants (clignotant de phares) |
| 17 | 15 | 1999-2000 : Rétroviseurs chauffants, indicateur d’activation du dégivrage arrière |
| 2001 : Non utilisé | ||
| 18 | 10 | Panneau de commande intégré arrière (RICP), changeurs de CD |
| 19 | 10 | Tableau de bord, module GEM, interrupteur d’annulation de surcharge, relais PATS/PATS, interrupteur de contrôle du mode minimum (diesel uniquement) |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 20 | 15 | Relais de moteur de démarrage, GEM, radio (avec accessoires) |
| 21 | 5 | Démarrer la radio. Alimentation |
| 22 | 10 | 1999-2000 : Module d’airbag, relais de moteur de ventilateur |
| 2001 : Relais de moteur de ventilateur | ||
| 23 | 10 | 1999-2000 : Non utilisé |
| 2001 : Module d’airbag | ||
| 24 | 10 | Embrayage de climatisation, actionneur de porte de mélangeur, relais de charge de batterie de remorque, dégivreur arrière (2001) |
| 25 | 5 | Système anti-blocage 4 roues (4WABS) |
| 26 | — | Non utilisé |
| 27 | 10 | 1999-2000 : Non utilisé |
| 2001 : Alimentation d’allumage (accès client) | ||
| 28 | 15 | 1999-2000 : Non utilisé |
| 2001 : Feux de jour (DRL), verrouillage de la transmission de frein (BSD, ECM, ordinateur de bord (OTC), composants de climatisation AUX, clignotant d’urgence, régulateur de vitesse, pompe à vide, feux de recul, électroaimant électronique pour changement en vol, siège chauffant | ||
| 29 | 5 | Kit d’indicateurs (témoins de charge et d’airbag) |
| 30 | 30 | Relais PCM, bobine d’allumage (essence uniquement), réchauffeur de carburant (diesel uniquement), électroaimant de valve de papillon d’échappement (diesel uniquement), relais de module de commande d’injecteur (diesel uniquement) |
| 31 | 15 | 1999-2000 : Non utilisé |
| 2001 : Rétroviseurs chauffants, indicateur « ON » du dégivrage arrière | ||
| R1 | Relais d’éclairage intérieur | |
| R2 | Relais d’économie de batterie | |
| R3 | Relais de klaxon | |
| R4 | Relais de fenêtre électrique One Touch Down | |
| R5 | Relais de temporisation des accessoires | |
Schéma 2002-2005
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 1 | 15 | Pédales réglables |
| 2 | 20 | Position d’alimentation – console centrale |
| 3 | 20 | Position d’alimentation – 3ème rangée |
| 4 | 20 | Position d’alimentation – tableau de bord |
| 5 | 20 | Position d’alimentation – coin arrière droit |
| 6 | 20 | Relais de clignotant/stop de remorque |
| 7 | 30 | Feux de brouillard / Appel de phares |
| 8 | 15 | 2002-2003 : Non utilisé |
| 2004-2005 : Feux de recul (moteur diesel uniquement) | ||
| 9 | 20 | Rétroviseurs chauffants |
| 10 | 10 | Embrayage de climatisation |
| 11 | 20 | Radio (principale) |
| 12 | 20 | Allume-cigare / OBD II |
| 13 | 5 | Rétroviseurs/interrupteurs d’alimentation |
| 14 | 15 | Feux de jour |
| 15 | 10 | Mémoire du module de siège conducteur |
| 16 | 15 | Commande de siège arrière |
| 17 | 15 | Feux extérieurs |
| 18 | 20 | Interrupteur de feux/interrupteur de frein (haut) |
| 19 | 10 | Module de sécurité de carrosserie/module 4 × 4 |
| 20 | 10 | 2002-2003 : Non utilisé |
| 2004-2005 : Relais du module de commande d’injection de carburant (FICM) (moteur diesel uniquement) | ||
| 21 | 25 | Moteur d’essuie-glace arrière |
| 22 | 20 | Commande moteur |
| 23 | 20 | Commande moteur, climatisation (2004-2005 ; moteur diesel uniquement) |
| 24 | 15 | 2002-2003 : Suspension pneumatique |
| 24 | 20 | 2004-2005 : Interrupteur de pression de frein/régulateur de vitesse |
| 25 | 10 | Module du système anti-blocage des roues (4WABS) |
| 26 | 10 | Airbag |
| 27 | 15 | Interrupteur d’allumage Position du disque |
| 28 | 10 | Module EATC/relais de ventilateur avant |
| 29 | 10 | Accès client |
| 30 | 15 | Feux de brouillard |
| 31 | 15 | 2002-2003 : Interrupteur de verrouillage d’embrayage |
| 2004-2005 : Capteur de débit de transmission (puis sur relais d’allumage), 4×4 | ||
| 32 | 5 | Radio (démarrage) |
| 33 | 15 | Essuie-glace avant |
| 34 | 10 | Interrupteur de frein |
| 35 | 10 | Tableau de bord |
| 36 | 10 | PCM Keep-Alive |
| 37 | 15 | Klaxon |
| 38 | 20 | Feux de remorque et feux de recul |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 39 | 15 | 2002-2003 : Non utilisé |
| 2004-2005 : Feux de recul pour remorque | ||
| 40 | 20 | Pompe à carburant |
| 41 | 10 | Tableau de bord |
| 42 | 15 | Accessoires temporisés |
| 43 | 10 | Feux de brouillard |
| 44 | 10 | Module PATS, émetteur-récepteur |
| 45 | 10 | Interrupteur d’allumage Alimentation Run/Start |
| 46 | 10 | Feu de croisement gauche |
| 47 | 10 | Feu de croisement droit |
| 48 | 10 | Moteur d’essuie-glace arrière |
| 101 | 30 | Frein électrique pour remorque |
| 102 | 30 | Verrouillage des portes/module de sécurité de carrosserie |
| 103 | 50 | Interrupteur d’allumage (moteur essence uniquement), puissance FICM (2004-2005 ; moteur diesel uniquement) |
| 104 | 40 | Éclairage avec chauffage |
| 105 | 30 | 2002-2003 : Module de commande d’injecteurs |
| 2004-2005 : Chauffage de carburant (moteur diesel uniquement) | ||
| 106 | 30 | Essuie-glace avant principal |
| 107 | 40 | Moteur de ventilateur avant |
| 108 | 40 | Moteur de ventilateur auxiliaire |
| 109 | 30 | Sièges chauffants |
| 110 | 50 | Allumage |
| 111 | 30 | 4WD/transmission en marche |
| 112 | 30 | Sièges électriques côté gauche |
| 113 | 30 | Moteur de démarrage |
| 114 | 30 | Sièges électriques côté droit |
| 115 | 20 | Charge de batterie pour remorque |
| 116 | 30 | Allumage |
| 601 | 30A CB | Moteurs de commande de vitres de porte |
| 602 | 60 | Module du système anti-blocage des roues (4WABS) |
| 210 | Non utilisé | |
| 211 | 2002-2003 : Non utilisé | |
| 2004-2005 : Relais des feux de recul (moteur diesel uniquement) | ||
| 212 | Non utilisé | |
| 301 | Relais de moteur de ventilateur avant | |
| 302 | Relais du système de transmission (EWG) | |
| 303 | 2002-2003 : Relais du module de commande d’injection (diesel uniquement) | |
| 2004-2005 : Relais de chauffage de carburant (moteur diesel uniquement) | ||
| 304 | Relais avec chauffage et éclairage | |
| 305 | Relais de charge de batterie de remorque | |
| 306 | Relais auxiliaire temporisé | |
| 307 | Relais de démarrage | |
Fusible dans le compartiment moteur
Le schéma électrique est situé dans le compartiment moteur.
Schéma 1999-2001
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 1 | 20 | Essuie-glace arrière |
| 2 | 10 | 1999-2000 : Airbag |
| 2001 : Non utilisé | ||
| 3 | 15 | Moteur de vitre de custode |
| 4 | 20 | Feux de recul de remorque, feux de stationnement de remorque |
| 5 | 20 | Point d’alimentation pour les accessoires du tableau de bord |
| 6 | 10 | Essence uniquement : climatisation (CASS) |
| 10 | Diesel uniquement : Champ « A » de l’alternateur | |
| 7 | 20 | Point d’alimentation pour les accessoires de la console centrale |
| 8 | 15 | Feux de stationnement |
| 9 | 20 | Point d’alimentation pour les accessoires du coin arrière gauche |
| 10 | 30 | Phares |
| 11 | 20 | Point d’alimentation pour les accessoires de chargement |
| 12 | 15 | DRL, relais de feux de brouillard (2001) |
| 13 | 10 | Lave-phares |
| 14 | 15 | Klaxon |
| 15 | 5 | 1999-2000 : Non utilisé |
| 2001 : Feux de brouillard | ||
| 16 | — | Non utilisé |
| 17 | — | Non utilisé |
| 18 | — | Non utilisé |
| 19 | 20 | Essence uniquement : E40D/HEGO |
| — | Diesel uniquement : non utilisé | |
| 20 | 7,5 | Freinage de remorque/direction gauche |
| 21 | 10 | Phare gauche |
| 22 | 7,5 | Freinage de remorque/direction droite |
| 23 | 10 | Phare droit |
| 24 | 20 | Essence uniquement : commande moteur |
| — | Diesel uniquement : non utilisé | |
| 101 | 50 | Interrupteur d’allumage (B1 et B3) |
| 102 | 30 | Verrouillage électrique des portes |
| 103 | 40 | Ventilateur auxiliaire |
| 104 | 30 | Transmission électronique en vol (moteur de transmission) |
| 105 | 50 | Alimentation de la batterie du tableau de connexion |
| 106 | — | Essence uniquement : non utilisé |
| 30 | Diesel uniquement : Module de commande d’injection |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 107 | 30 | Sièges chauffants |
| 108 | 30 | Sièges électriques, pédales réglables (2001) |
| 109 | 40 | Moteur de ventilateur avant |
| 110 | 30 | Frein électrique pour remorque |
| 111 | — | Non utilisé |
| 112 | 20 | Pompe à carburant |
| 113 | 30 | Essence uniquement : Puissance PCM |
| 20 | Diesel uniquement : puissance PCM | |
| 114 | — | Non utilisé |
| 115 | 30 | Charge de batterie de remorque |
| 116 | 50 | Interrupteur d’allumage (B4 et B5) |
| 117 | — | Non utilisé |
| 118 | 40 | Dégivrage arrière |
| 601 | 30 | Interrupteur automatique : Vitres électriques |
| 602 | 60 | Module du système anti-blocage à 4 roues |
| 201 | Feu de stationnement | |
| 202 | Pompe à carburant | |
| 203 | 1999-2000 : Non utilisé | |
| 2001 : Feux de brouillard | ||
| 204 | Moteur de vitre de custode | |
| 205 | Essuie-glace arrière | |
| 206 | Essuie-glace arrière | |
| 207 | Fonction essuie-glace/stationnement | |
| 208 | Essuie-glace HAUT/BAS | |
| 209 | Essuie-glace avant | |
| 301 | 1999-2000 : Relais de klaxon | |
| 2001 : Dégivrage arrière | ||
| 302 | Essence : climatisation (CASS) | |
| Diesel : Relais de puissance du module de commande d’injection | ||
| 303 | Moteur de ventilateur | |
| 304 | Puissance EWG | |
| 401 | Non utilisé | |
| 501 | Diode du module de commande du système de transmission | |
| 502 | Diode d’embrayage de climatisation | |
| 503 | Non utilisé | |
