Chevrolet Spark (2005-2020) – Boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Chevrolet Spark (2005–2020), des informations sur l’emplacement des panneaux de fusibles dans la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
Chevrolet Spark (2005-2009)
Le fusible de l’allume-cigare (prise de courant) de la Chevrolet Spark est le fusible F17 (CIGAR) dans le panneau de fusibles du tableau de bord.
Situé sous le tableau de bord, à gauche du volant.

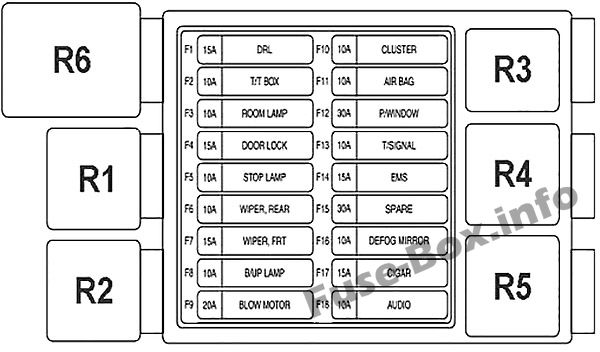

Schéma du panneau de fusibles
Affectation des fusibles et relais dans le tableau de bord
| Nr | Description | Ampères |
|---|---|---|
| Nr | Description | Ampères |
| F1 | Relais DRL, module DRL | 15 |
| F2 | DLC, Cluster, Boîte de témoins, Antidémarrage | 10 |
| F3 | Audio, économie de batterie, lampe intérieure, lampe de coffre | 10 |
| F4 | Relais CDL, interrupteur de verrouillage centralisé des portes, unité de commande antivol | 15 |
| F5 | Interrupteur de feux stop | 10 |
| F10 | Clignotants, boîte à gants, lampe de stop, économie de batterie, unité de commande antivol, interrupteur O / D | 10 |
| F11 | SDM | 10 |
| F12 | Interrupteur de lève-vitre électrique, interrupteur de lève-vitre électrique du deuxième conducteur | 30 |
| F13 | Interrupteur d’arrêt d’urgence, relais de signal sonore de survitesse, module DRL | 10 |
| F14 | Boîte à fusibles moteur | 15 |
| F6 | Interrupteur d’essuie-glace, moteur d’essuie-glace arrière, relais d’essuie-glace, interrupteur d’essuie-glace | 10 |
| F7 | Interrupteur d’essuie-glace, relais d’essuie-glace | 15 |
| Nr | Description | Ampères |
|---|---|---|
| F8 | Interrupteur TR (A / T), interrupteur de feux de recul (M / T) | 10 |
| F9 | Interrupteur de ventilateur | 20 |
| F 16 | Rétroviseur extérieur électrique | 10 |
| F17 | Allume-cigare | 15 |
| F18 | Audio | 10 |
| Relais | ||
| R1 | Relais de feux de brouillard arrière / signal sonore de survitesse | |
| R2 | Relais DRL | |
| R3 | Relais de feux de brouillard | |
| R4 | Relais d’essuie-glace | |
| R5 | Unité de clignotant | |
| R6 | Programme d’économie de batterie |

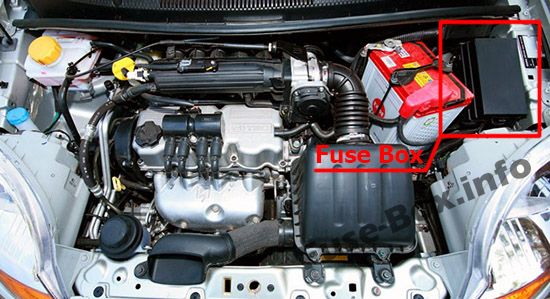

Emplacement de la boîte à fusibles
Situé dans le compartiment moteur, sous le couvercle.
ad reklamy

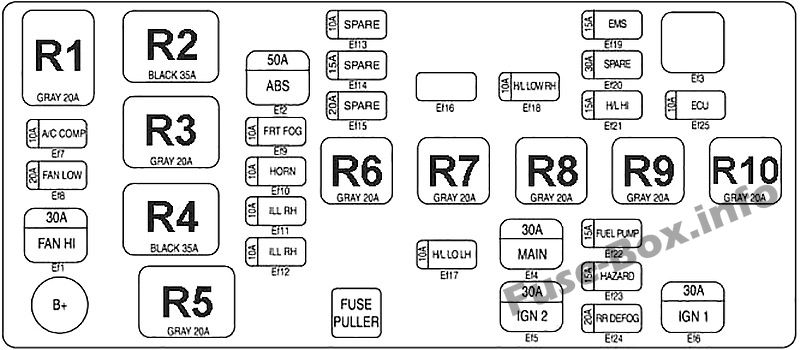

Schéma de la boîte à fusibles
Affectation des fusibles et relais dans le compartiment moteur
| Nr | Description | Ampères |
|---|---|---|
| Nr | Description | Ampères |
| Ef1 | Relais de ventilateur de refroidissement haute vitesse | 30 |
| Ef2 | EBCM | 50 |
| Ef4 | Boîte à fusibles du tableau de bord (F1 ~ F5) | 30 |
| Ef5 | Clé de contact | 30 |
| Ef6 | Clé de contact | 30 |
| Ef7 | Relais de compresseur de climatisation | 10 |
| Ef8 | Relais de ventilateur de refroidissement BASSE | 20 |
| Ef9 | Relais de feux de brouillard avant | 10 |
| Ef10 | Klaxon, relais de klaxon | 10 |
| Ef21 | Relais de feux de route | 15 |
| Ef22 | Relais de pompe à carburant | 15 |
| Ef23 | Bouton d’arrêt d’urgence | 15 |
| Ef24 | Relais antibrouillard | 20 |
| Ef25 | TCM, ECM | 10 |
| Ef11 | Feu arrière, son, interrupteur de feux de détresse, interrupteur antibrouillard, interrupteur de climatisation, kit d’éclairage de levier de vitesse (A / T), interrupteur de nivellement des phares, module DRL, relais DRL, feu de position et HLLD | 10 |
| Nr | Description | Ampères |
|---|---|---|
| Ef12 | Module DRL, feu arrière, feu de position et HLLD | 10 |
| Ef17 | Feu de route BASSE, ECM, relais de feux de brouillard arrière, module DRL, interrupteur de nivellement des phares | 10 |
| Ef18 | Phare BASSE | 10 |
| Ef19 | Système EI (Sirius D32), ECM, injecteur, capteur de route inégale, EEGR, HO2S, capteur CMP, électroaimant de purge de réservoir | 15 |
| Relais | ||
| R1 | Relais de compresseur de climatisation | |
| R2 | Relais principal | |
| R3 | Relais de ventilateur de refroidissement basse vitesse | |
| R4 | Relais de ventilateur de refroidissement haute vitesse | |
| R5 | Relais d’éclairage | |
| R6 | Relais de feux de brouillard FRT | |
| R7 | Relais de klaxon | |
| R8 | Relais H / L BASSE | |
| R9 | Relais H / L Haute | |
| R10 | Relais de pompe à carburant |
Chevrolet Spark (2016-2020…) – schéma des fusibles
Année de fabrication : 2016, 2017, 2018, 2019, 2020.
Le fusible de l’allume-cigare (prise de courant) de la Chevrolet Spark se trouve dans la boîte à fusibles du tableau de bord (voir le fusible « APO » (Prise de courant auxiliaire)).
Emplacement de la boîte à fusibles
Situé dans le tableau de bord (côté conducteur), derrière le couvercle.

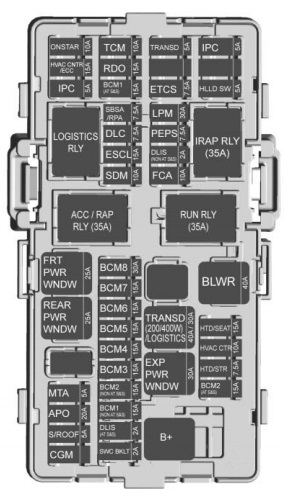

Schéma de la boîte à fusibles
Affectation des fusibles et relais dans la boîte à fusibles interne
| Nom | Description |
|---|---|
| Nom | Description |
| ONSTAR | OnStar |
| HVAC CNTR / ECC | Module de commande CVC / ECC |
| IPC | Tableau de bord |
| TCM | Module de commande de transmission |
| RDO | Radio |
| BCM1 (AT S&S) | Module de commande de carrosserie 1
(arrêt et démarrage sans transmission CVT) |
| SBSA / RPA | SBSA;
Aide au stationnement arrière. |
| DLC | Connecteur de liaison de données |
| ESCL | Verrouillage électrique de la colonne de direction |
| SDM | Module de capteur-diagnostic |
| TRANSD | Convertisseur TRANSD / DC-DC |
| AQI | 2019-2020 :
Ioniseur de qualité de l’air. |
| ETCS | Système de péage électronique |
| LPM | Module de puissance linéaire |
| PEPS | Entrée passive ;
Démarrage passif. |
| DLIS (Non AT S&S) | Interrupteur d’allumage à logique discrète
(arrêt et démarrage sans CVT) |
| FCA | Alerte de collision avant |
| IPC | Tableau de bord |
| RLAD | Affichage LED d’alerte réfléchie |
| HLLD SW | Interrupteur de nivellement des phares |
| FRT PWR WNDW | Fenêtre avant |
| REAR PWR WNDW | Fenêtre arrière électrique |
| Blank | Non utilisé |
| MTA | Module de transmission manuelle automatisée |
| Nom | Description |
|---|---|
| APO | Prise de courant auxiliaire |
| S / SUNROOF | Toit ouvrant |
| CGM | Module de couvercle central (2018) |
| Blank | Non utilisé |
| BCM8 | Module de commande de carrosserie 8 |
| BCM7 | Module de commande de carrosserie 7 |
| BCM6 | Module de commande de carrosserie 6 |
| BCM5 | Module de commande de carrosserie 5 |
| BCM4 | Module de commande de carrosserie 4 |
| BCM3 | Module de commande de carrosserie 3 |
| BCM2 (Non AT S&S) | Module de commande de carrosserie 2
(arrêt et démarrage sans CVT). |
| BCM1 (Non AT S&S) | Module de commande de carrosserie 1
(arrêt et démarrage sans CVT). |
| DLIS (AT S&S) | Interrupteur d’allumage à logique discrète
(arrêt et démarrage sans transmission CVT). |
| SWC BKLT | Éclairage des commandes au volant |
| Blank | Non utilisé |
| TRANS (200/ 400W) / LOGISTICS | Convertisseur DC-DC ;
Logistique. |
| EXP PWR WNDW | Fenêtre électrique côté conducteur |
| BLWR | Moteur de ventilateur |
| HTD/SEAT | Sièges avant chauffants |
| HVAC CNTR | Module CVC |
| HTD / STR | Volant chauffant |
| BCM2 (AT S&S) | Module de commande de carrosserie 2
(arrêt et démarrage sans transmission CVT) |
| RLY1 | Relais logistique |
| RLY2 | Relais d’alimentation accessoire/arrêt |
| RLY3 | Relais de maintien de l’alimentation accessoire |
| RLY4 | Relais de démarrage |
Emplacement de la boîte à fusibles du compartiment moteur

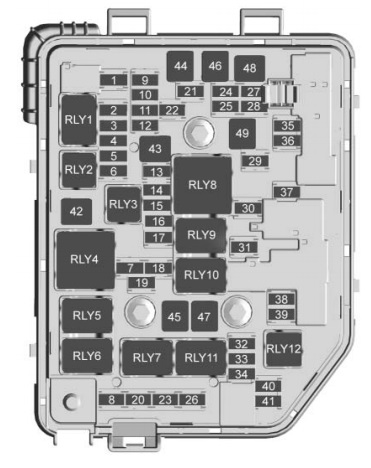

Schéma de la boîte à fusibles du compartiment moteur
Affectation des fusibles et relais dans le compartiment moteur
| Nr | Description |
|---|---|
| Nr | Description |
| 1 | Verrouillage du hayon |
| 2 | 2016-2018 :
Non utilisé ; 2019-2020 : Capteur de vitesse de sortie de transmission. |
| 3 | Dégivrage arrière |
| 4 | Chauffage du rétroviseur extérieur |
| 5 | Toit ouvrant |
| 6 | Module de commande de transmission CVT |
| 7 | Capteur de débit d’air |
| 8 | 2016-2018 :
Pompe de chauffage auxiliaire ; 2019-2020 : Non utilisé. |
| 9 | Valve ABS |
| 10 | Contrôle de tension réglable |
| 11 | Caméra de recul |
| 12 | Non utilisé |
| 13 | Non utilisé |
| 14 | Module de commande moteur ;
Module de commande de transmission. |
| 15 | Module de commande d’injection de carburant ;
Moteur de démarrage. |
| 16 | Moteur de pompe à carburant |
| 17 | Module de commande moteur 1 |
| 18 | Module de commande moteur 2 |
| 19 | Injecteur ;
Allumage. |
| 20 | Système de climatisation |
| 21 | Capteur de batterie intelligent |
| 22 | Verrouillage électrique de la colonne de direction |
| 23 | Ventilateur de refroidissement – faible |
| 24 | 2016-2018 :
Non utilisé ; 2019-2020 : Capteur virtuel du système de clé. |
| 25 | Contrôle du moteur du rétroviseur extérieur |
| 26 | Batterie du module de commande moteur,
module de commande de transmission |
| 27 | Électrovanne de purge du réservoir |
| 28 | 2016-2018 :
Interrupteur de pédale de frein ; 2019-2020 : Non utilisé. |
| 29 | Détection automatique de présence |
| 30 | Moteur de nivellement des phares |
| 31 | Klaxon |
| Nr | Description |
|---|---|
| 32 | Feux de brouillard avant |
| 33 | Phare gauche (feux de croisement) |
| 34 | Phare droit (feux de croisement) |
| 35 | 2016-2018 :
Non utilisé ; 2019-2020 : Module du système de clé virtuelle pour l’accès. |
| 36 | Essuie-glace arrière |
| 37 | Clignotant gauche |
| 38 | Moteur de lave-glace |
| 39 | Clignotant droit |
| 40 | Non utilisé |
| 41 | 2016-2018 :
Non utilisé ; 2019-2020 : Capteur virtuel du système de clé. |
| 42 | Moteur de démarrage 2 |
| 43 | Unité de commande électronique avec bus dans le panneau |
| 44 | Transmission manuelle automatisée |
| 45 | Moteur de démarrage 1 |
| 46 | Pompe ABS |
| 47 | Ventilateur de refroidissement – élevé |
| 48 | Moteur d’essuie-glace avant |
| 49 | Accessoires ;
Alimentation permanente pour accessoires. |
| Relais | |
| RLY1 | Dégivrage arrière |
| RLY2 | Module de commande de transmission |
| RLY3 | Moteur de pompe à carburant |
| RLY4 | Moteur de démarrage 2 |
| RLY5 | Système de climatisation |
| RLY6 | 2016-2018 :
Pompe de chauffage auxiliaire ; 2019-2020 : Non utilisé. |
| RLY7 | Ventilateur de refroidissement – faible |
| RLY8 | Exécuter ;
Mécanisme à manivelle. |
| RLY9 | 2016-2018 :
WR / TRN ; 2019-2020 : Système de transmission. |
| RLY10 | Moteur de démarrage 1 |
| RLY11 | Ventilateur de refroidissement – élevé |
| RLY12 | Feux de brouillard avant |
